ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Распределительные валы

11-31

11

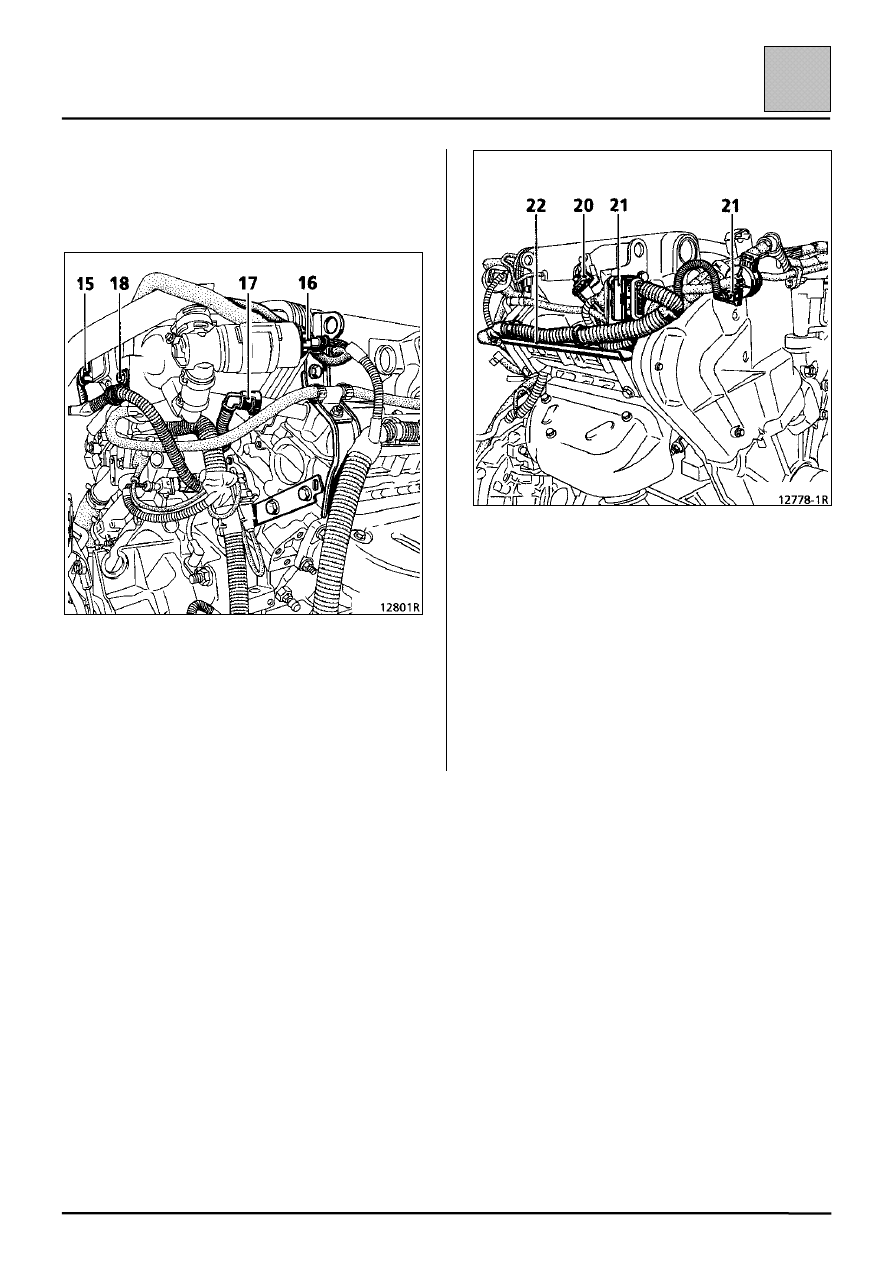

Снимите:
– разъемы (15) и (16), а также трубку (17);
– фланец (18);
– кронштейн (19);

– разъем (20);
– верхние крепления задних подъемных скоб;
– впускной коллектор;
– разъемы (21) и отсоедините гибкую

изолирующую трубку для проводов;

– кронштейн крепления гибкой изолирующей

трубки для проводов (22);

– кронштейн гибкой изолирующей трубки

высоковольтных проводов на задней головке
блока цилиндров и отведите провода в
сторону;

– передние подъемные скобы, а также болты

крепления направляющей трубки
маслоизмерительного щупа и трубопровода
гидроусилителя рулевого управления на
кожухе.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Распределительные валы

11-32

11

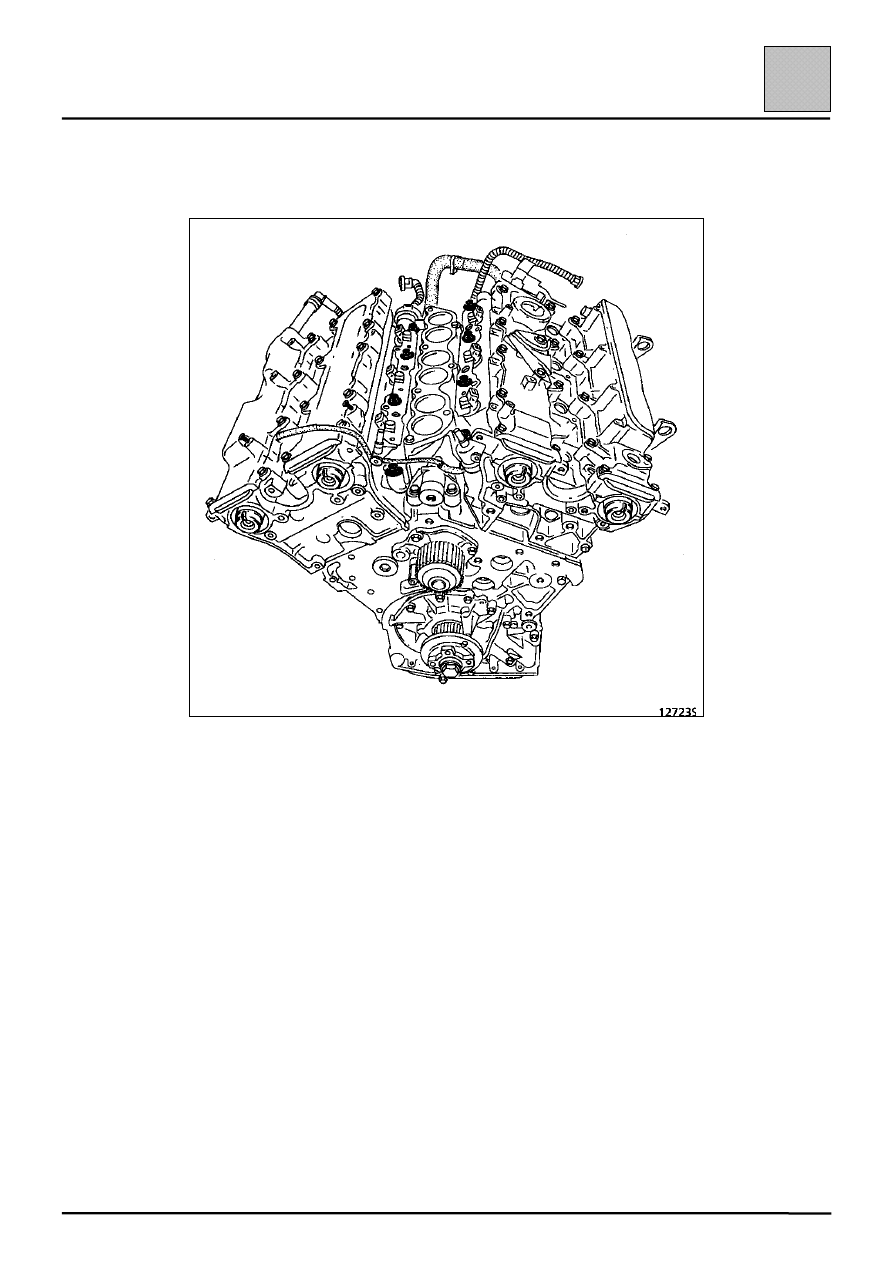

Последовательно отверните болты крепления крышек
распределительных валов.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Распределительные валы

11-33

11

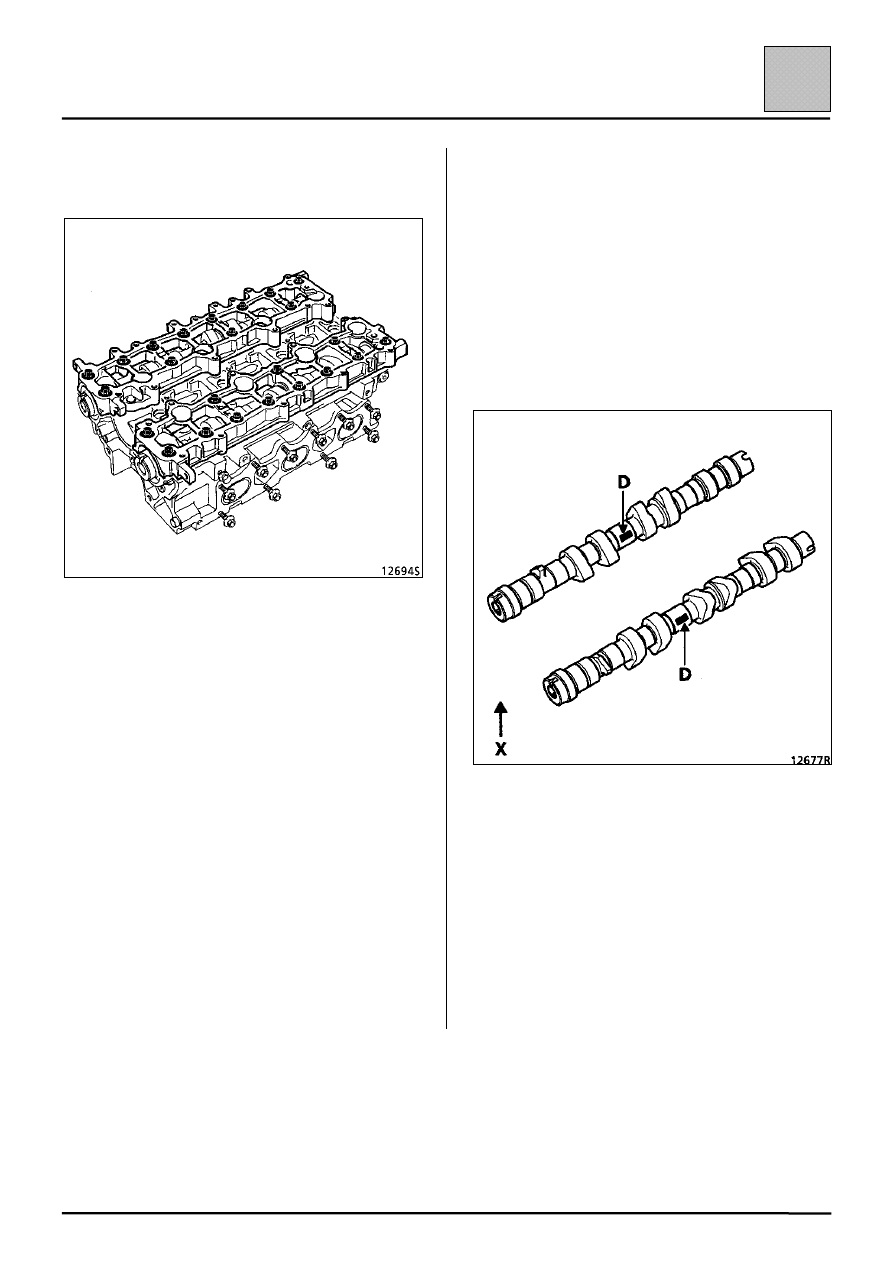

Повторите операцию для болтов крепления
корпуса подшипников распределительных валов.

Выньте распределительные валы из опор головки
цилиндров.

ОЧИСТКА

Ни в коем случае не используйте для очистки
сопрягаемых поверхностей алюминиевых
деталей предметы с острой кромкой.

Для удаления остатков старой прокладки
воспользуйтесь средством Decapjoint.

Нанесите состав на часть детали, которую
необходимо очистить, подождите около десяти
минут и удалите его деревянным шпателем.

При выполнении этой работы рекомендуется
надеть перчатки.

УСТАНОВКА

Смажьте кулачки и подшипники.

Установите распределительные валы.

ИДЕНТИФИКАЦИЯ РАСПРЕДЕЛИТЕЛЬНЫХ
ВАЛОВ

Более длинные распределительные валы
устанавливаются в переднюю головку блока
цилиндров, их можно отличить по метке в
точке (D).

Распределительный вал впускных клапанов:
D = А718
Распределительный вал выпускных клапанов:
D = Е720
X: сторона, обращенная к ремню привода

газораспределительного механизма.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Распределительные валы

11-34

11

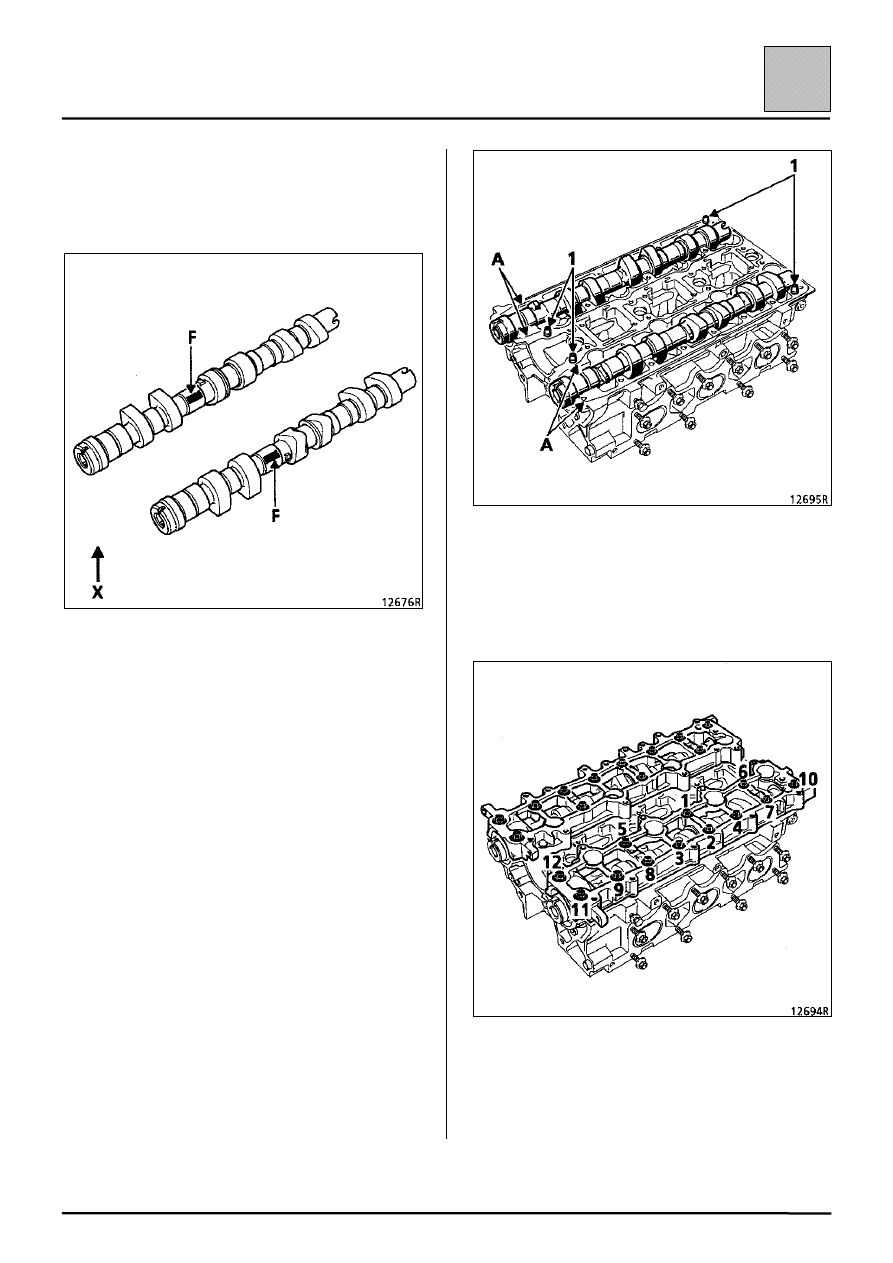

Более короткие распределительные валы
устанавливаются в заднюю головку блока
цилиндров, их можно отличить по метке в
точке (F).

Распределительный вал впускных клапанов:
F = A717
Распределительный вал выпускных клапанов:
F = E719
X: сторона, обращенная к ремню привода

газораспределительного механизма.

Проверьте наличие и правильное расположение
установочных втулок (1).

Проверьте осевое перемещение
распределительных валов (см. Руководство
Mot. L).

Нанесите жгутик состава AUTOJOINT OR на
уплотняемую поверхность (А).

Установите корпуса подшипников
распределительных валов.

Заверните от руки и последовательно затяните
крепежные болты в следующем порядке:

Затяните болты моментом 0,8 даН

""""м.

Установите крышки распределительных валов,
предварительно очистив прокладки и
сопрягающиеся поверхности.
