Renault Laguna I. Руководство - часть 485

Адаптивная коррекция состава
топливной смеси

17-16

Диагностика – Введение

17-18

Диагностика – Карточка
прибора XR25

17-22

Диагностика – Интерпретация
барграфов прибора XR25

17-25

Диагностика – Проверка состояний и
параметров

17-52

Диагностика – Интерпретация
состояний и параметров

17-57

Диагностика – Жалобы клиентов

17-63

Диагностика – Алгоритмы поиска
неисправностей

17-64

Диагностика – Справочная
информация

17-68

СИСТЕМА ОХЛАЖДЕНИЯ

Система охлаждения
Технические характеристики

19-1

Схема

19-2

Заправка системы охлаждения и
удаление воздуха

19-3

Термостат

19-4

Водяной насос

19-5

Маятниковая подвеска двигателя
Опоры маятниковой подвески
двигателя

19-8

2

Трансмиссия

СЦЕПЛЕНИЕ

Кожух сцепления с нажимным диском в
сборе и ведомый диск

20-1

Подшипник первичного вала коробки
передач

20-3

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Общие сведения

21-1

Снятие и установка коробки передач

21-2

3

Шасси

РУЛЕВОЕ УПРАВЛЕНИЕ В СБОРЕ

Рулевой механизм с усилителем

36-1

6

Кондиционер

КОНДИЦИОНЕР

Конденсор

62-1

Ресивер-осушитель

62-2

Редуктор

62-3

Соединительные трубопроводы

62-4

Компрессор

62-8

19

20

21

36

62

КОНТРОЛЬНЫЕ ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Заправочные емкости –

Применяемые горюче-смазочные материалы

07-1

07

Место заправки

Емкость, литров

(приблизительно*)

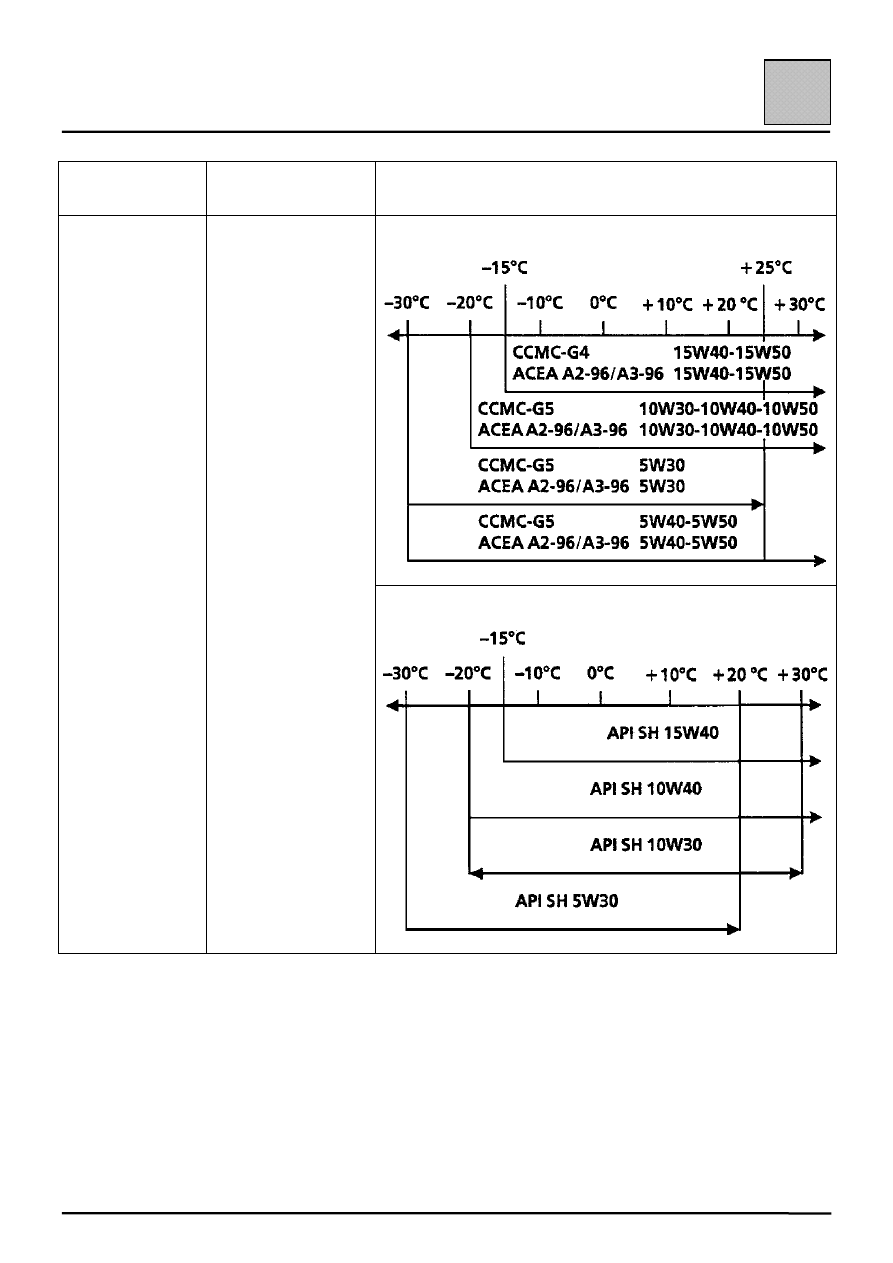

Классы вязкости и качества моторного масла

Система смазки

бензинового

двигателя

L7X

При замене масла

4,4

4,9(1)

Страны ЕС

Другие страны

* Доведите до нормы по щупу (1).
(1) После замены масляного фильтра.

КОНТРОЛЬНЫЕ ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Заправочные емкости –

Применяемые горюче-смазочные материалы

07-2

07

Место заправки

Емкость, литров

Наименование

Примечания

Механическая

коробка передач

РК1

2,8

Все страны: трансмиссионное масло TRANSELF TRX 75 W 80 W
(по нормам API GL5 или MIL-L 2105 С или D)

Система
гидропривода
тормозов

Обычная: 0,7
С АБС: 1

Тормозная жидкость

по SAE J 1703

и DOT 3

Марки тормозных жидкостей должны

быть одобрены Техническим Отделом

Топливный бак

Приблизительно

66

Неэтилированный

бензин

Система
гидроусилителя
рулевого
управления

Отдельный бачок

1,1

Масло для

гидроусилителя

рулевого управления

ELF RENAULT МАТIС

D2 или MOBIL

ATF 220

Система
охлаждения

L7X

7

Охлаждающая

жидкость GLACEOL

RX (тип D)

Добавлять только

охлаждающую

жидкость

При температуре до -20

! ± 2!С для стран

с теплым, умеренным и холодным

климатом.

При температуре до -37

! ± 2!С для стран

с очень холодным климатом.

КОНТРОЛЬНЫЕ ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Натяжение ремня привода вспомогательного оборудования

07-3

07

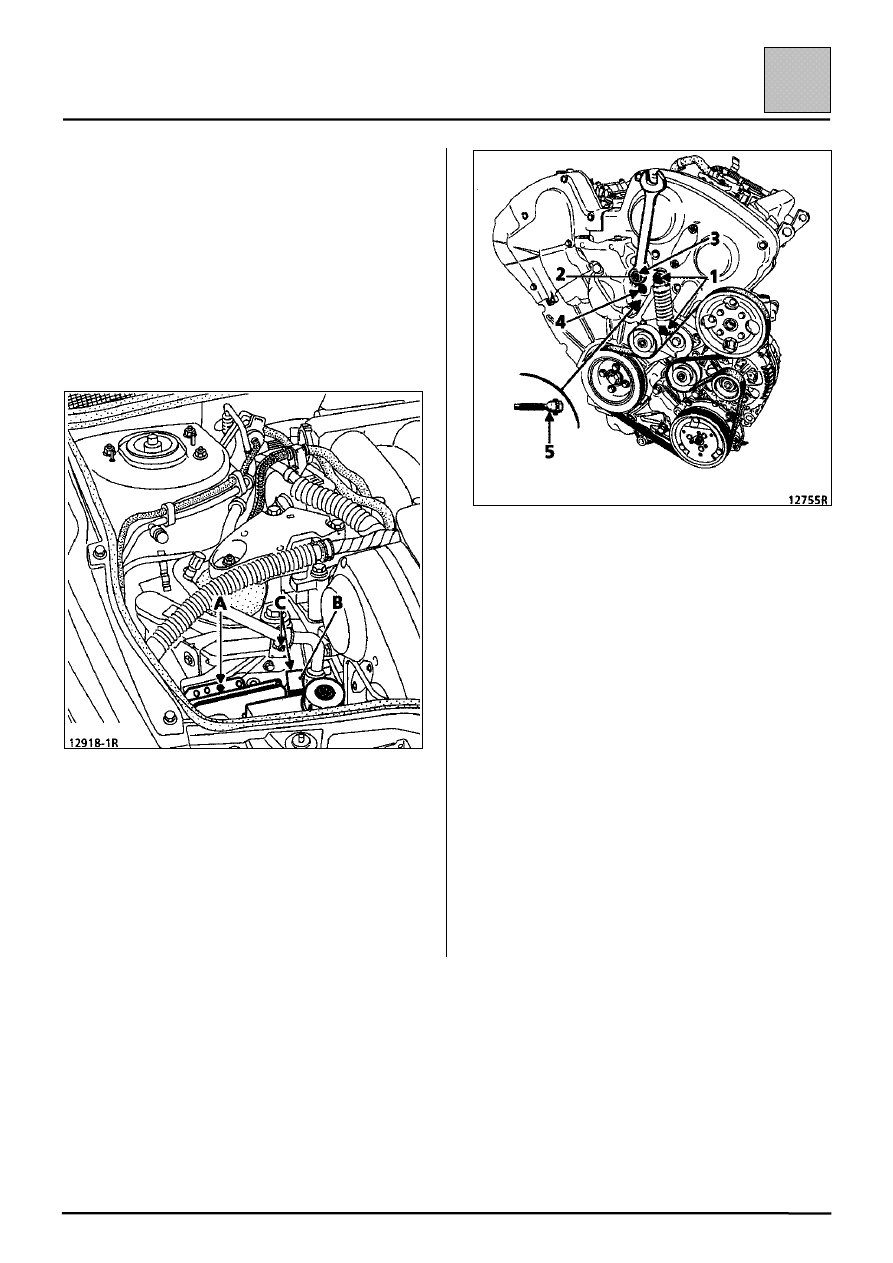

ОСОБЕННОСТИ СНЯТИЯ ПРИВОДНОГО
РЕМНЯ ВСПОМОГАТЕЛЬНОГО
ОБОРУДОВАНИЯ

Снимите:
– болт крепления (А) компьютера и отведите его

в сторону;

– защитный кожух (В) компьютера, отодвинув в

сторону бачок гидроусилителя рулевого
управления;

– болты крепления (С) трубопровода

кондиционера к лонжерону.

Ослабьте болты (1) и (2).

Удерживайте динамический натяжитель в
натяжении с помощью шестигранного ключа (3).

Отверните болт (4) до тех пор, пока его
коническая часть (5) не выйдет из овального
отверстия динамического натяжителя.

Снимите приводной ремень.

При установке приводного ремня на место
установите динамический натяжитель в рабочее
положение вправо и затяните болты (4) и затем
(2) моментом 2,5 даН

""""м.

ПРИМЕЧАНИЕ: повторное использование
снятого ремня не допускается, он подлежит
обязательной замене.
