ОХРАННАЯ СИГНАЛИЗАЦИЯ

Охранная сигнализация

82

82-8

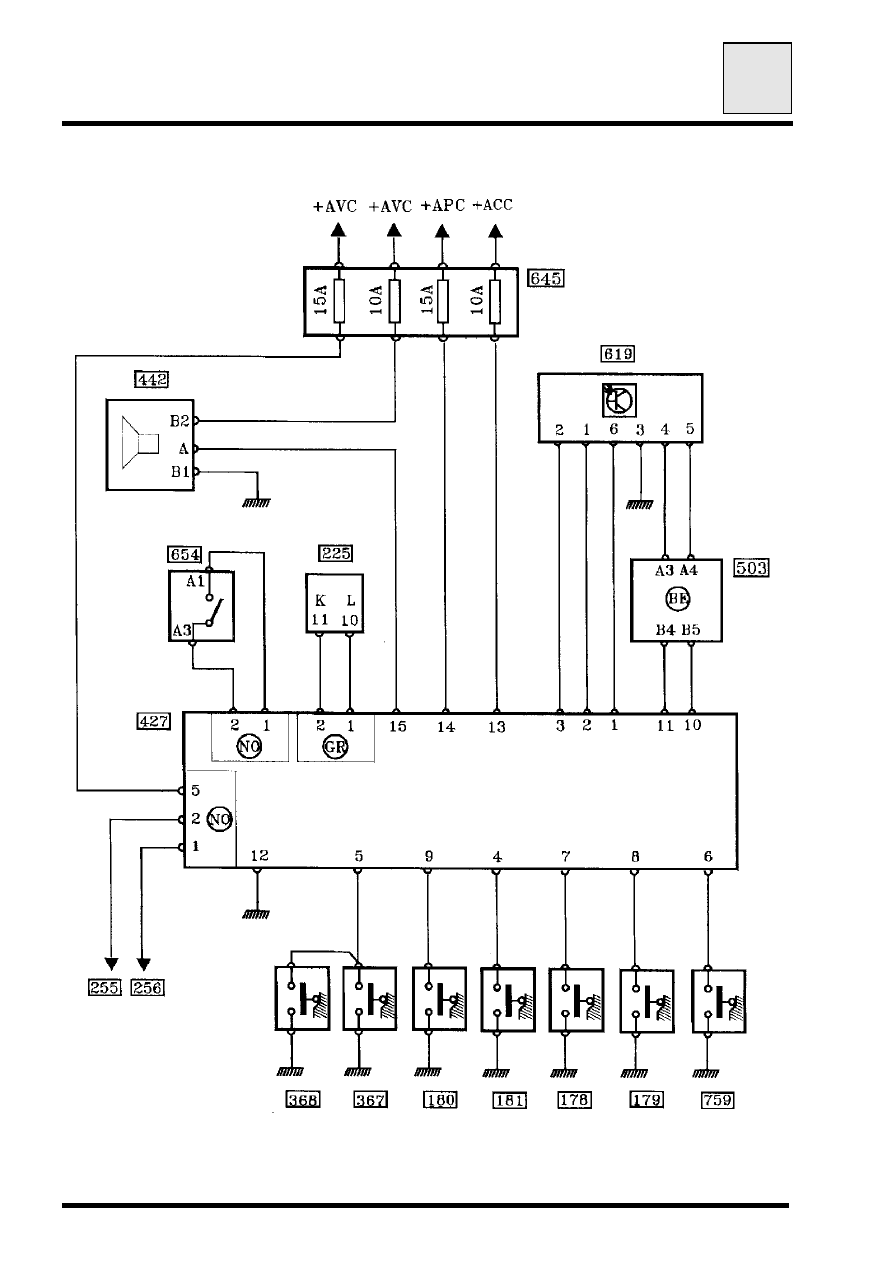

СХЕМА

12494

PRN8203

ОХРАННАЯ СИГНАЛИЗАЦИЯ

Охранная сигнализация

82

82-9

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

178

Выключатель правой задней двери

179

Выключатель левой задней двери

180

Выключатель двери водителя

181

Выключатель двери пассажира

225

Диагностический соединитель

255

Правые указатели поворота

256

Левые указатели поворота

367

Правый выключатель капота

368

Левый выключатель капота

427

Блок охранной сигнализации

442

Сирена с автономным питанием

503

Декодер

619

Блок объемной (ультразвуковой)
защиты и индикаторная лампа

645

Соединительный блок салона
автомобиля

654

Замок с ключом (в зависимости от
комплектации)

759

Выключатель багажника

ДИАГНОСТИКА

В случае неисправности охранной
сигнализации найти эту неисправность
можно с помощью диагностического
прибора XR25.

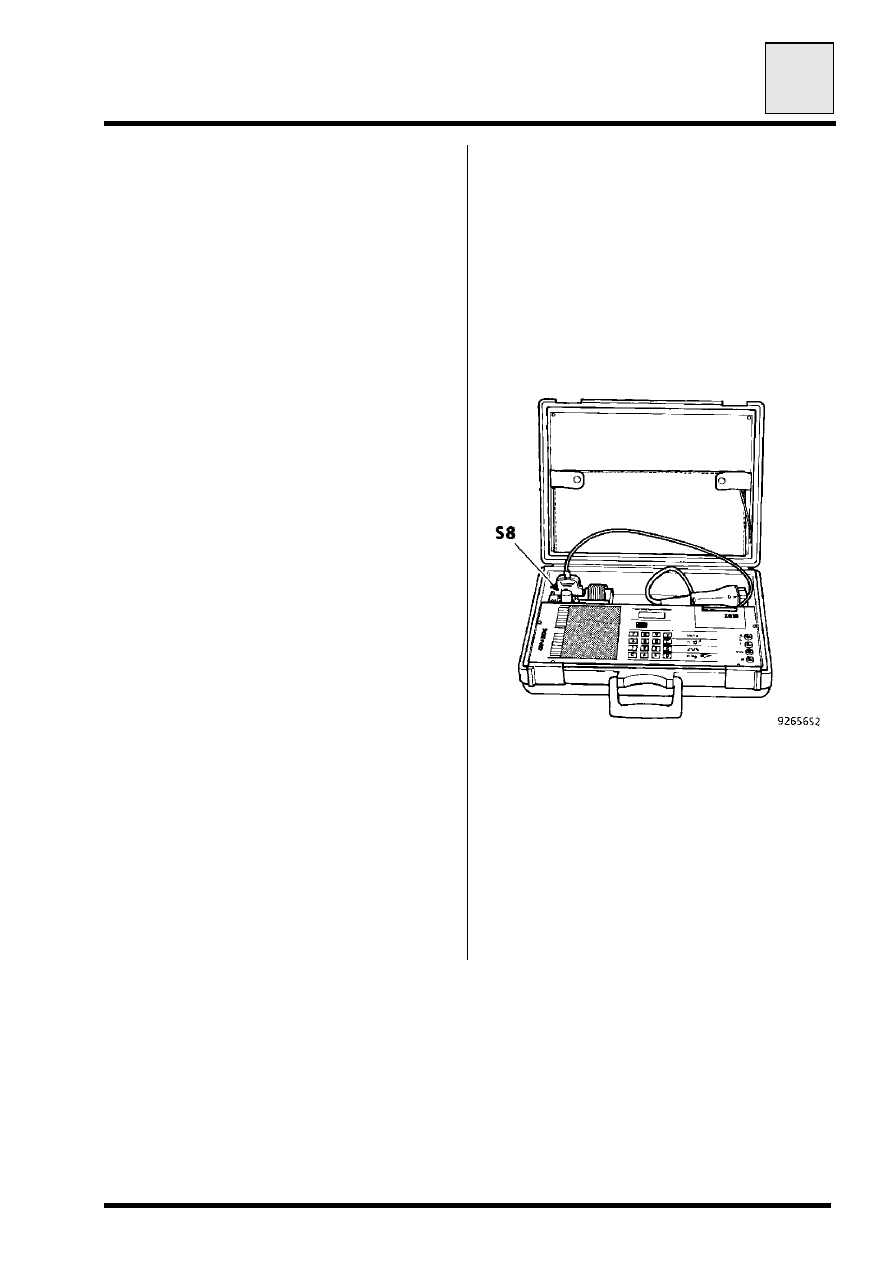

ПОДКЛЮЧЕНИЕ

Используйте кассету № 16 (или
вышеуказанную) и соответствующую
диагностическую карточку № 52.

Подсоедините прибор XR25 к
диагностическому соединителю.

Переведите переключатель ISO в
положение S8.

Введите индивидуальный код охранной
сигнализации или код поиска
неисправностей в системе охранной
сигнализации D52.

ОХРАННАЯ СИГНАЛИЗАЦИЯ

Охранная сигнализация

82

82-10

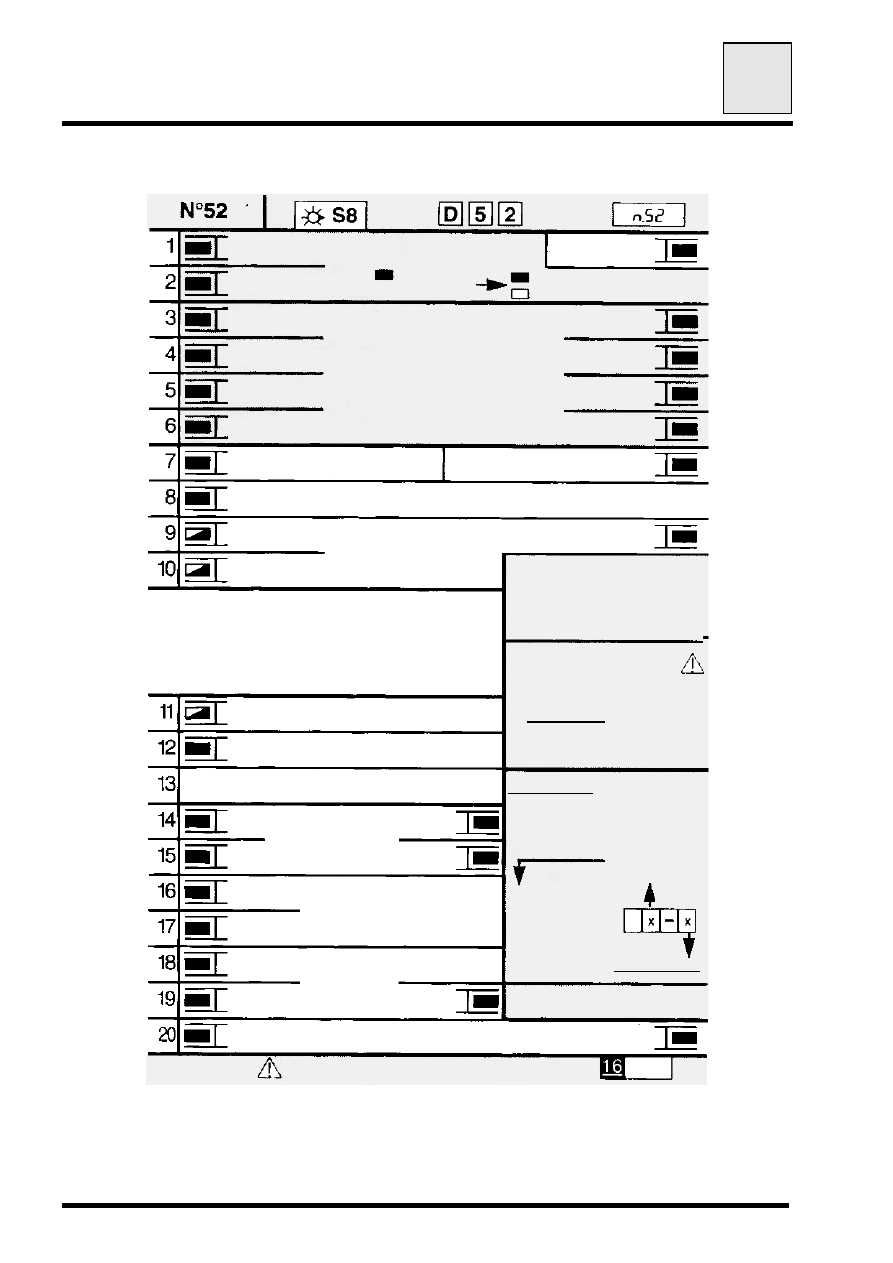

ДИАГНОСТИКА - ДИАГНОСТИЧЕСКАЯ КАРТОЧКА ПРИБОРА XR25

FI21652

Код:

Индикация:

ПОДСОЕДИНЕНИЕ ЗАМКА

ПОДСОЕДИНЕНИЕ
СИРЕНЫ

G03*

ПОДСОЕДИНЕ-

НИЕ СИРЕНЫ

G04*

КАПОТ

G05*

ПОДСОЕДИНЕ-

НИЕ УЗ

G06*

+ДО ЗАМКА
ЗАЖИГАНИЯ

НАЛИЧИЕ НАПРЯЖЕНИЯ +
ДО ЗАМКА ЗАЖИГАНИЯ

ЗАМОК ОХРАННОЙ
СИГНАЛИЗАЦИИ ВКЛЮЧЕН

БАГАЖНИК ИЛИ ЗАДНЯЯ
ДВЕРЬ ОТКРЫТЫ

КАПОТ ОТКРЫТ

ДЕФЕКТЫ

Если ,

выключите и

снова включите зажигание

ПРИЧИНА СРАБАТЫВАНИЯ

ОХРАННОЙ СИГНАЛИЗАЦИИ

(G ..* : СМ. ПРИМЕЧАНИЕ)

ОЧИСТКА ПРИЧИНЫ

СРАБАТЫВАНИЯ

ОХРАННОЙ СИГНАЛИЗАЦИИ

G 0 **

ДВЕРИ

НАЛИЧИЕ КОДА

Наличие дефекта
Периодический отказ

БОКОВАЯ ДВЕРЬ

G23*

УЗ ДАТЧИК

G24*

ЗАДНЯЯ ДВЕРЬ

ИЛИ БАГАЖНИК

G25*

СОЕДИНИТЕЛЬ

ЗАМКА

G26*

НАЛИЧИЕ

ВСПОМОГАТЕЛЬНОГО

НАПРЯЖЕНИЯ

БОКОВЫЕ ДВЕРИ

ОТКРЫТЫ

ДОПОЛНИТЕЛЬНЫЕ ПРОВЕРКИ : G ..*

20 повторители
21 сирена
22 звуковой сигнал

Настройка сирены
G35*1* ДЛЯ ТИПА 1

2

"

"

2

3

"

"

3

4

"

"

4

G80** - очистка
настройки

ПРИМЕЧАНИЕ (если № 3/4/5/6
высвечены)

Индикация в порядке появления
и числа срабатываний

Последователь-

ность появления

1

Последнее появление

2|

Предыдущие

3|

появления

4|

(максимум 4)

Число

срабатываний

(максимум 4)

Реферанс : G70

∗∗∗∗

УЛЬТРАЗВУКОВАЯ ОХРАННАЯ

СИГНАЛИЗАЦИЯ

Конец проверки : G13

∗∗∗∗

УЛЬТРАЗВУКОВАЯ ЗАЩИТА ВКЛЮЧЕНА
(АКТИВИРОВАНА)

СОСТОЯНИЕ

ТИП 1

НАСТРОЙКА

ЗВУЧАНИЯ

ТИП 3

ТИП 2

СИРЕНЫ

ТИП 4

ПЕРЕКЛЮЧАТЕЛЬ
РЕЗИСТОРА

НАСТРОЙКА

ЗАМКА

ОДИНОЧНЫЙ ПЕРЕКЛЮ-

ЧАТЕЛЬ (ПРИСУТСТВУЕТ

ИЛИ ОТСУТСТВУЕТ)

САЛОНА

КОДОВАЯ СИРЕНА

НАСТРОЙКА СИРЕНЫ

СИРЕНА

ДИСТАНЦИОННОГО

ЗАМКА

СИРЕНА
ОТСУТСТВУЕТ

ВТОРОЕ
ПОКОЛЕНИЕ

УЛЬТРАЗВУКОВАЯ ЗАЩИТА ВКЛЮЧЕНА

(АКТИВИРОВАНА)

ПЕРВОЕ

ПОКОЛЕНИЕ

СМ. КАРТОЧКУ НАПОМИНАНИЙ С

РУС

.

ОХРАННАЯ СИГНАЛИЗАЦИЯ

Охранная сигнализация

82

C

56021.0

82-11

ДИАГНОСТИКА - ВВЕДЕНИЕ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

При выполнении любых проверок на 15-контактном соединителе блока охранной
сигнализации необходимо обязательно использовать контактную плату Elé 1302.

Контактная плата Elé 1302 позволяет проверить наличие обрыва. Для этого следует просто
присоединить контактную плату вместо кабеля к 15-контактному соединителю блока охранной
сигнализации.

ИНДИКАЦИЯ ПРОНИКНОВЕНИЯ

Если в период, когда охранная сигнализация была активирована, произошло ее
срабатывание, то при деактивации охранной сигнализации водитель информируется об
этом 3-мя звуковыми сигналами.

Кроме того, индикаторная лампа охранной сигнализации указывает источник последнего
срабатывания охранной сигнализации. Для этого после срабатывания деактивируйте
сигнализацию, а затем проверьте частоту мигания индикаторной лампы:

− одно мигание за каждые 1,5 секунды = срабатывание охранной сигнализации вызвано

функцией ультразвуковой объемной защиты;

− два мигания за каждые 1,5 секунды = срабатывание охранной сигнализации вызвано

функцией защиты периметра;

− три мигания за каждые 1,5 секунды = прочее (при активированной охранной

сигнализации: включение зажигания, неисправность сирены или неисправность замка).
