Renault Laguna I. Руководство - часть 340

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБОРУДОВАНИЯ СИДЕНИЙ

Спинка заднего сиденья с лючком для перевозки

длинномерных предметов

79-3

79

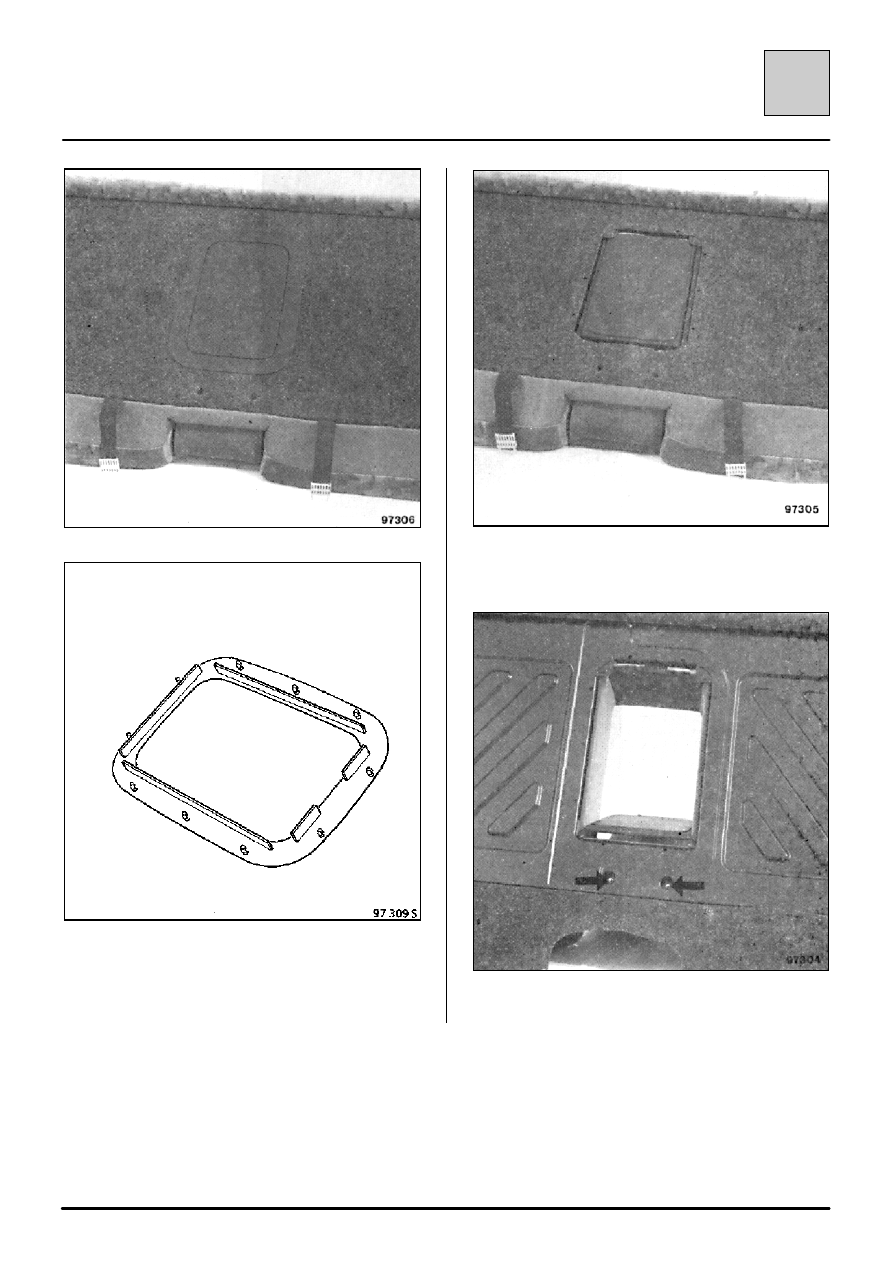

Осторожно отсоедините от фиксаторов
декоративную рамку лючка спинки.

Снимите подлокотник за два его крепления.

Снимите крышку, освободив фиксаторы.

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБОРУДОВАНИЯ СИДЕНИЙ

Спинка заднего сиденья с лючком для перевозки

длинномерных предметов

79-4

79

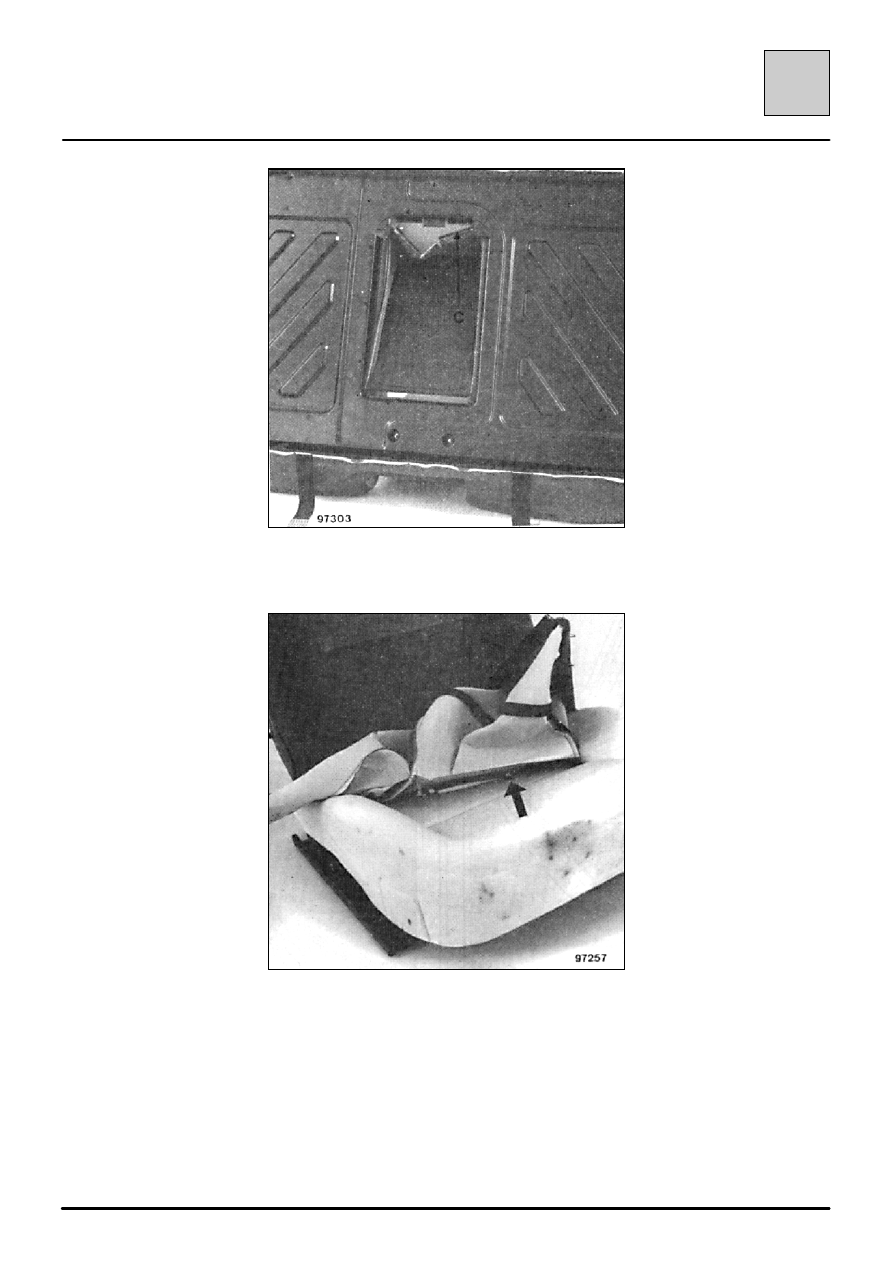

Снимите обивку декоративной рамки лючка (С).

Срежьте фиксаторы с тупыми концами и снимите
обивку, действуя как при снятии обивки переднего
сиденья.

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБОРУДОВАНИЯ СИДЕНИЙ

Подушка со встроенным детским сиденьем

79-5

79

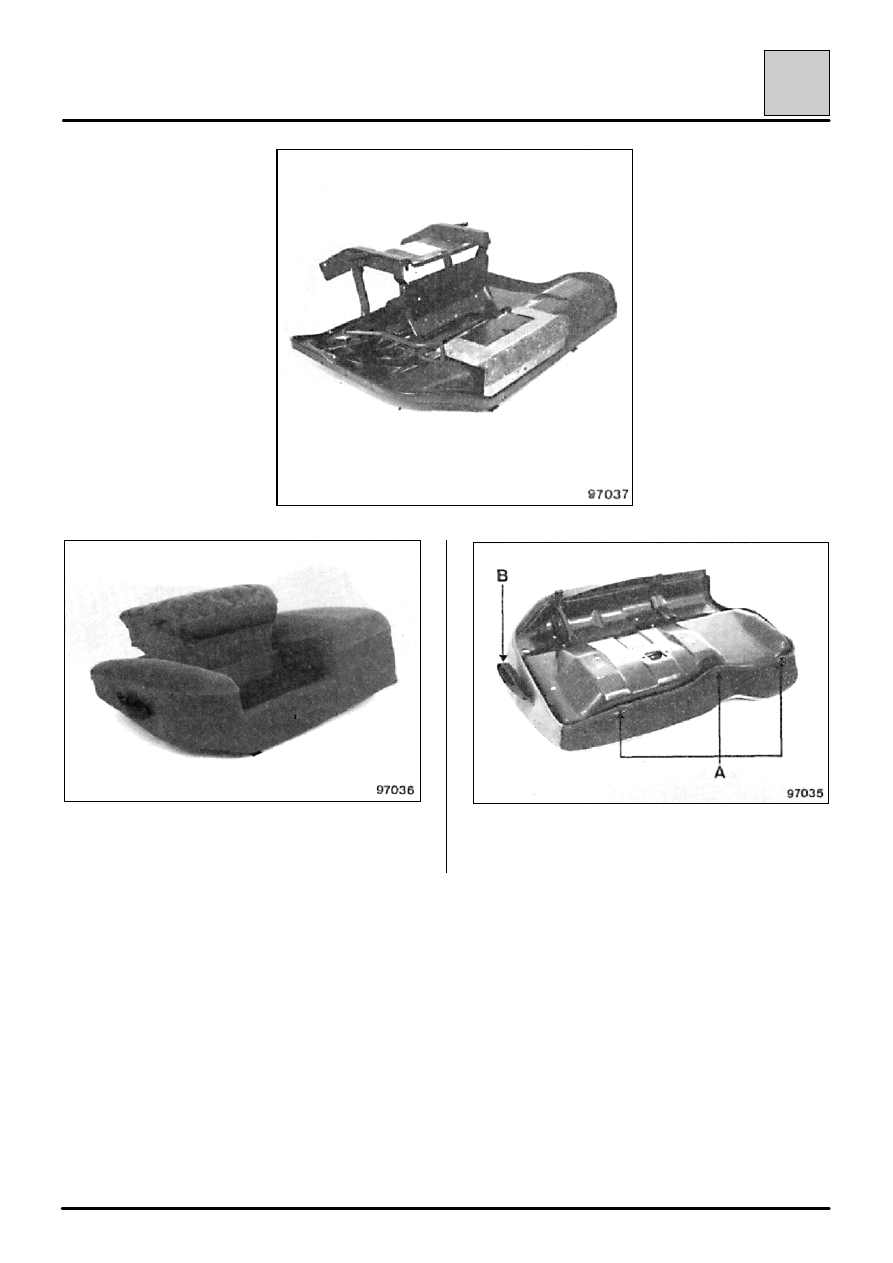

Снимите подушку заднего сиденья.

Отверните три винта «торкс» на 20 (А) и снимите
рукоятку (В).

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБОРУДОВАНИЯ СИДЕНИЙ

Подушка со встроенным детским сиденьем

79-6

79

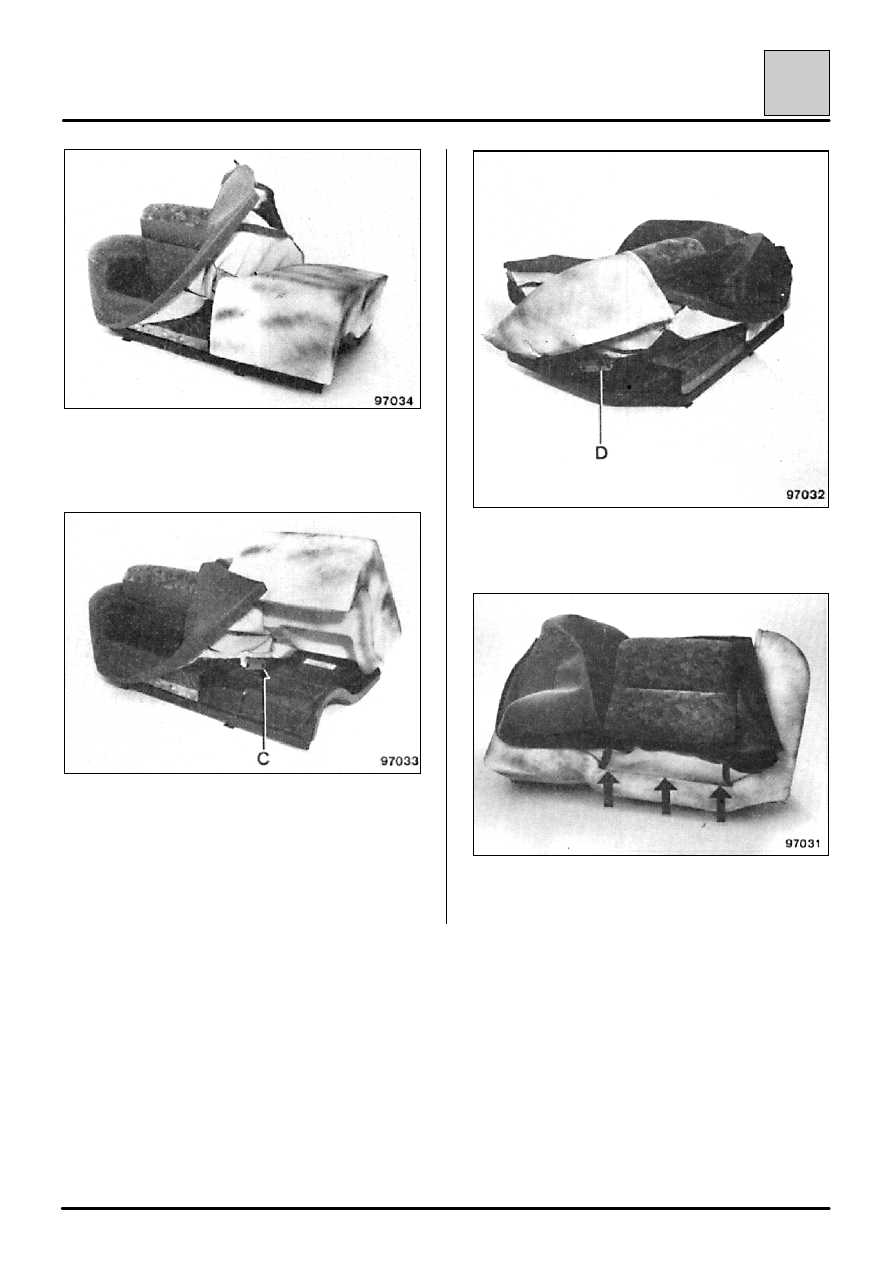

Отстегните обивку подушки сиденья по ее
периметру и откиньте ее.

Поочередно приподнимая правую и левую
губчатую набивки, отсоедините фиксаторы типа
«елочка» (С).

Срежьте фиксаторы с тупыми концами (D).

Срежьте фиксаторы с тупыми концами на задней
стороне подушки сиденья.
