ЭЛЕКТРОПРОВОДКА

Система запоминания положения сиденья водителя

88-29

88

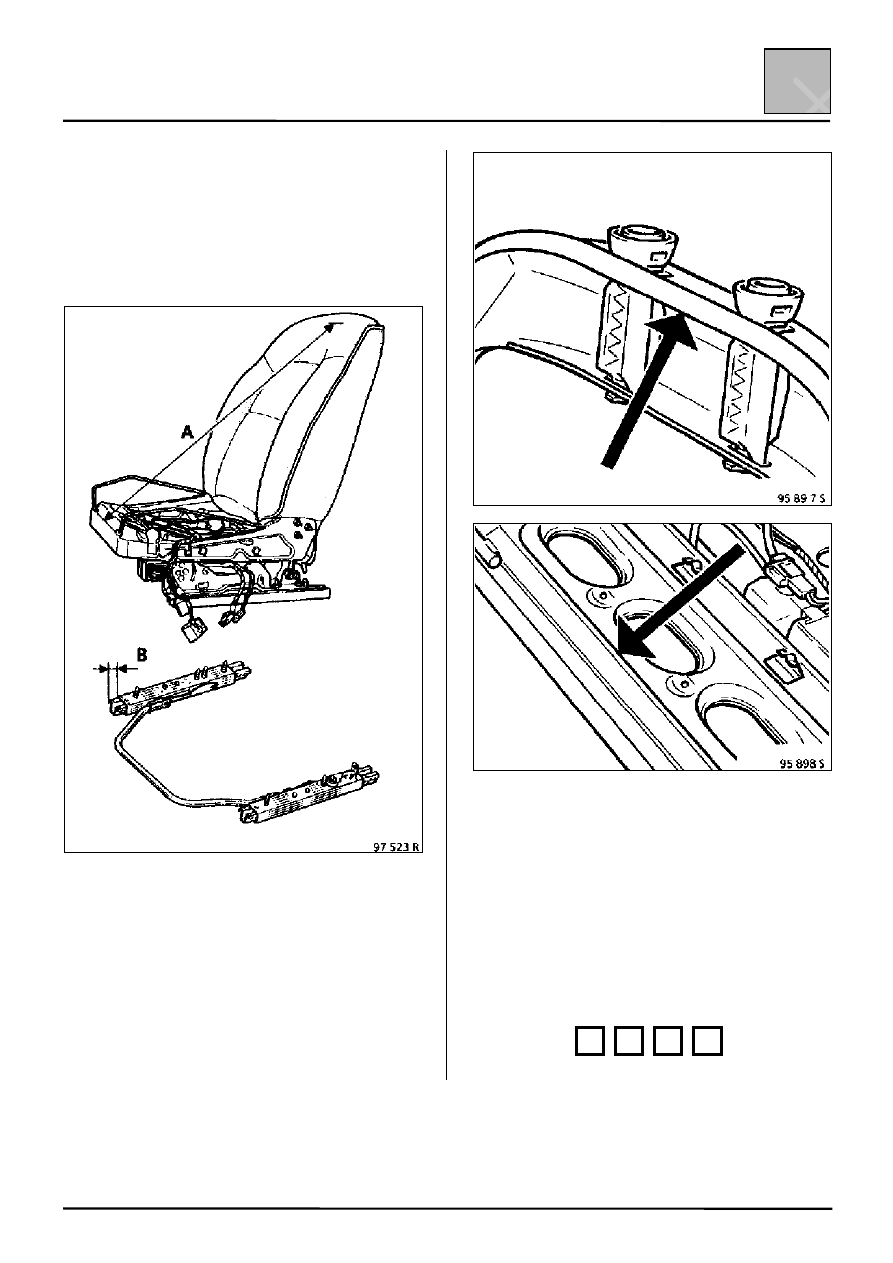

Регулировка потенциометров

ВНИМАНИЕ: Для выполнения регулировки
потенциометров необходимо снять обивку
подушки сиденья, а также необходимо установить
сиденье в положение, показанное на рисунке
(разъем салон/сиденье должен быть подключен).

Передняя и задняя подушки должны находиться в
крайнем верхнем положении.

Наклон спинки сиденья (А)

76 см

Размер салазок (В)

5 см

Автомобиль должен находиться в неподвижном
положении, выключатель вкл./выкл. нажат,
зажигание должно быть включено. Нажатием
кнопки панели установите сиденье в требуемое
положение в ручном режиме.

Подсоедините переносной диагностический
прибор XR25, в который установлена последняя
версия кассеты, к диагностическому разъему
автомобиля и установите переключатель в
положение S8.

Введите

Переходите к Тесту 2.

G

0

2

*

ЭЛЕКТРОПРОВОДКА

Система запоминания положения сиденья водителя

88-30

88

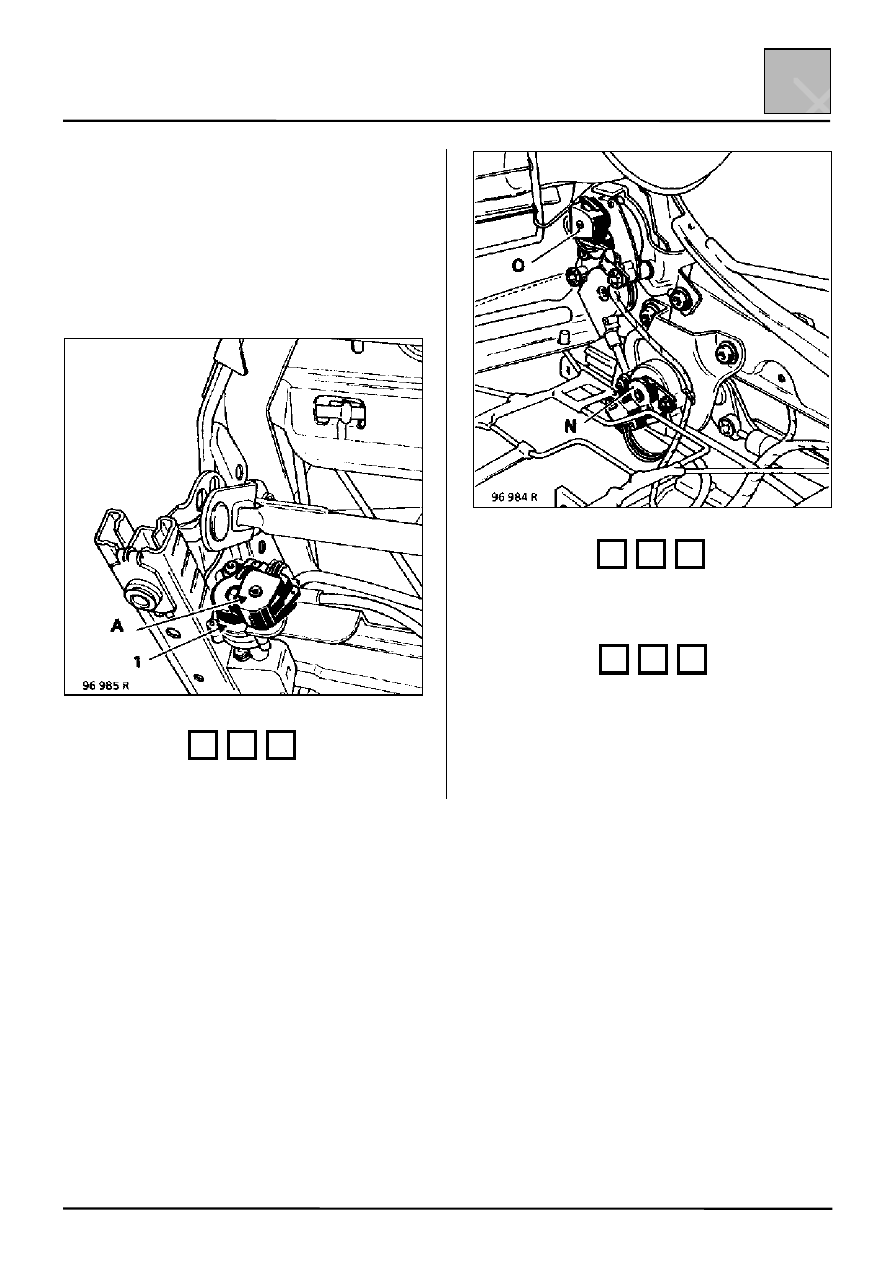

Регулировка потенциометра осуществляется при
помощи небольшой отвертки FACOM AEF 2

× 35

(или аналогичного исправного инструмента),
которая вставляется в отверстие (А).

Если размер и состояние отвертки не
соответствуют требуемым, то это вскоре приведет
к неустранимому повреждению потенциометра и
отсутствию возможности его регулировки.

Введите

и установите потенциометр (1) продольного
перемещения сиденья на величину 41%

± 2%.

Введите

и установите потенциометр (0) изменения угла
наклона спинки сиденья на величину 57%

± 2%.

Введите

и установите потенциометр (N) подъема задней
части подушки сиденья на величину 76%

± 2%.

#

0

1

#

0

4

#

0

5

ЭЛЕКТРОПРОВОДКА

Система запоминания положения сиденья водителя

88-31

88

ПОИСК НЕИСПРАВНОСТЕЙ

При отказе устройства запоминания положения

сиденья водителя выберите соответствующий

алгоритм поиска неисправностей, подсоедините

переносной диагностический прибор XR25 и

выполните все операции согласно алгоритму

поиска неисправностей.

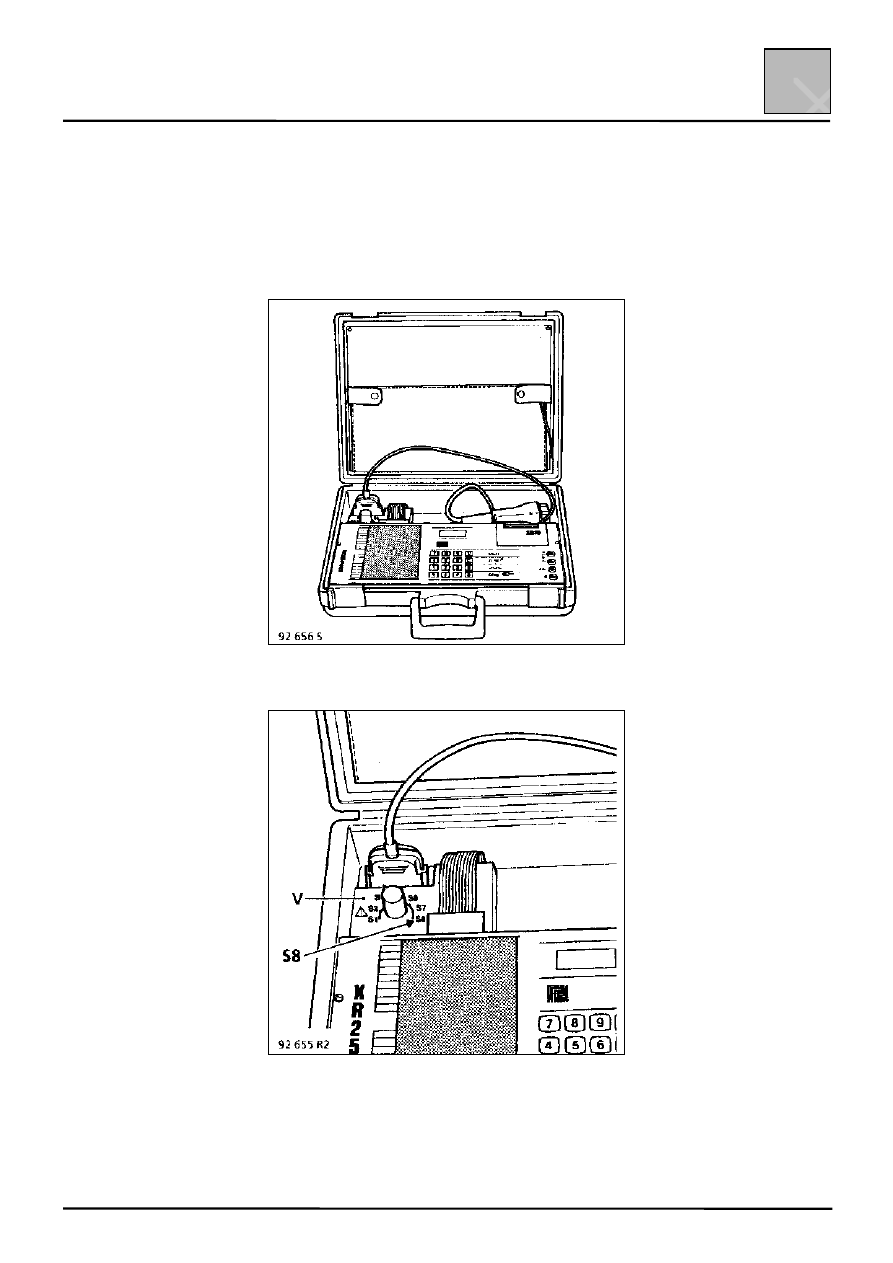

ПОДСОЕДИНЕНИЕ XR25

Подсоедините прибор XR25 к диагностическому

разъему автомобиля и установите переключатель

в положение S8.

ПРИМЕЧАНИЕ: Сигнальная лампа «V» не

должна гореть. Если эта лампа горит, то

отсоедините и снова подсоедините прибор XR25

к диагностическому разъему. Если лампа

продолжает светиться, проверьте состояние

прибора XR25 и напряжение на аккумуляторной

батарее.

ЭЛЕКТРОПРОВОДКА

Система запоминания положения сиденья водителя

88-32

88

ПОИСК НЕИСПРАВНОСТЕЙ

код:

показания:

Не горит: идет Тест 1/Мигает: Переверните карту

Высвечивается непрерывно: Идет Тест 1 (ТЕСТ 2) продолжается

КОД ПРИНЯТ

Высвечивается:Присутствует

«+» ПОСЛЕ ЗАМКА зажигания

ПОНИЖЕННОЕ НАПРЯЖЕНИЕ ПИТАНИЯ

Высвечивается: ВЫКЛЮЧАТЕЛЬ В
ПОЛОЖЕНИИ «ВКЛ.»

Высвечивается: ПРИ ВКЛЮЧЕННОЙ

ЗАДНЕЙ ПЕРЕДАЧЕ

Высвечивается: Наличие напряжения

«+» ВСПОМОГАТЕЛЬНЫЕ ПРИБОРЫ

Высвечивается: ПРИ ОТКРЫТОЙ ДВЕРИ

ВОДИТЕЛЯ

Высвечивается: При открытии дверей с ПДУ.

НЕИСПРАВНОСТЬ ОРГАНОВ УПРАВЛЕНИЯ НАРУЖНЫМИ ЗЕРКАЛАМИ

ЗАДНЕГО ВИДА

ЗЕРКАЛО СО

СТОРОНЫ ВОДИТЕЛЯ

ЗЕРКАЛО СО СТОРОНЫ

ПАССАЖИРА

При выполнении теста правый

барграф 3 должен высвечиваться.

Выберите зеркало

заднего вида, затем,

перемещая зеркало в

4 направлениях,

убедитесь, что

зажигаются

требуемые

барграфы.

ВВЕРХ

ВЛЕВО

ВНИЗ

ВПРАВО

Включить при выполнении теста
(высвечивается левый барграф 3)

Тесты 11-19, нажимая каждую кнопку,
убедитесь в высвечивании
соответствующих барграфов.

СИДЕНЬЕ ВОДИТЕЛЯ (Тест 1)

Стирание памяти

: G 0**

Конец диагностики

: G 13*

ВПЕРЕД

ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ (СИДЕНЬЕ)

НАЗАД

ВПЕРЕД

СПИНКА (СИДЕНЬЕ)

НАЗАД

ВВЕРХ

ПОДЪЕМ ЗАДНЕЙ ЧАСТИ (СИДЕНЬЕ)

ВНИЗ

ВВЕРХ

ПОДЪЕМ ПЕРЕДНЕЙ ЧАСТИ (СИДЕНЬЕ)

ВНИЗ

ВВЕРХ

ПОДГОЛОВНИК (СИДЕНЬЕ)

ВНИЗ

ВПЕРЕД

РУЛЕВАЯ КОЛОНКА

НАЗАД

НАЖАТА 1

НАЖАТА 2

НАЖАТА 3

«MEMO» НАЖАТА

РУС.

Карточка 1
