ЭЛЕКТРОПРОВОДКА

Электрический обогреватель ветрового стекла

88-5

88

ПОИСК НЕИСПРАВНОСТЕЙ

Не работает ни один из нагревательных

элементов.

• Для моделей, оборудованных кондиционером:

Подсоедините переносной диагностический
прибор XR25, введите код D17 (S8).

Диагностическая карта: Система кондиционирования
N30. Барграф 9 левый высвечивается?
• Для моделей без кондиционера:

При включенном обогревателе: проверьте
наличие напряжения 12 В между контактами 1 и 2
реле 805 управления обогревателем.

Напряжение 12 В имеется?

да

нет

Нет

да

Проверьте наличие напряжения +12 В после

замка зажигания на обмотке реле 805.

Все обнаруженные дефекты устраните.

Неисправность сохраняется?

нет

нет

да

да

Проверьте целостность проводки между

контактом 5 реле 805 и контактами 1 и 2

разъема питания ветрового стекла.

Все обнаруженные дефекты устраните.

Неисправность не устранена?

нет

нет

да

да

Проверьте целостность проводки между

контактом 1 реле 805 и контактом В4 черного

14-контактного разъема панели управления

отопителем.

Все обнаруженные дефекты устраните.

Неисправность сохраняется?

нет

нет

да

да

В порядке.

Проверьте наличие напряжения

12 В на контакте 3 реле 805.

Напряжение 12 В имеется?

Восстановите

напряжение «+»

до замка

зажигания.

Проверьте наличие напряжения

12 В на контакте 5 реле 805.

Напряжение 12 В имеется?

Установите

новое реле.

Установите

новое реле.

В порядке.

В порядке.

В порядке.

Проверьте наличие напряжения 0 В на

контакте 1 реле 805 управления

обогревателем ветрового стекла.

Напряжение 0 В имеется?

Проверьте замыкание на массу для

обоих нагревательных элементов.

При необходимости восстановите

замыкание на массу.

Неисправность сохраняется?

Установите новое ветровое

стекло.

Установите новую панель

управления отопителем.

ЭЛЕКТРОПРОВОДКА

Электрический обогреватель ветрового стекла

88-6

88

ПОИСК НЕИСПРАВНОСТЕЙ

Не работает один из нагревательных элементов.

Не работает левый

нагревательный элемент.

Не работает правый

нагревательный элемент.

Проверьте исправность цепи между

контактом 5 реле 805 и контактом 1

разъема питания обогревателя

ветрового стекла.

Все обнаруженные дефекты устраните.

Неисправность сохраняется?

Проверьте исправность цепи между

контактом 5 реле 805 и контактом 2

разъема питания обогревателя

ветрового стекла.

Все обнаруженные дефекты устраните.

Неисправность сохраняется?

да

нет

нет

да

Проверьте замыкание на массу левого

обогревателя ветрового стекла.

Все обнаруженные дефекты устраните.

Неисправность сохраняется?

да

да

Проверьте замыкание на массу правого

обогревателя ветрового стекла.

Все обнаруженные дефекты устраните.

Неисправность сохраняется?

нет

нет

В порядке.

Установите новое ветровое стекло.

В порядке.

В порядке.

ЭЛЕКТРОПРОВОДКА

Электрический обогреватель заднего стекла

88-7

88

ОПИСАНИЕ

Обогрев заднего стекла осуществляется при
помощи нагревательного элемента,
расположенного на внутренней поверхности
стекла.

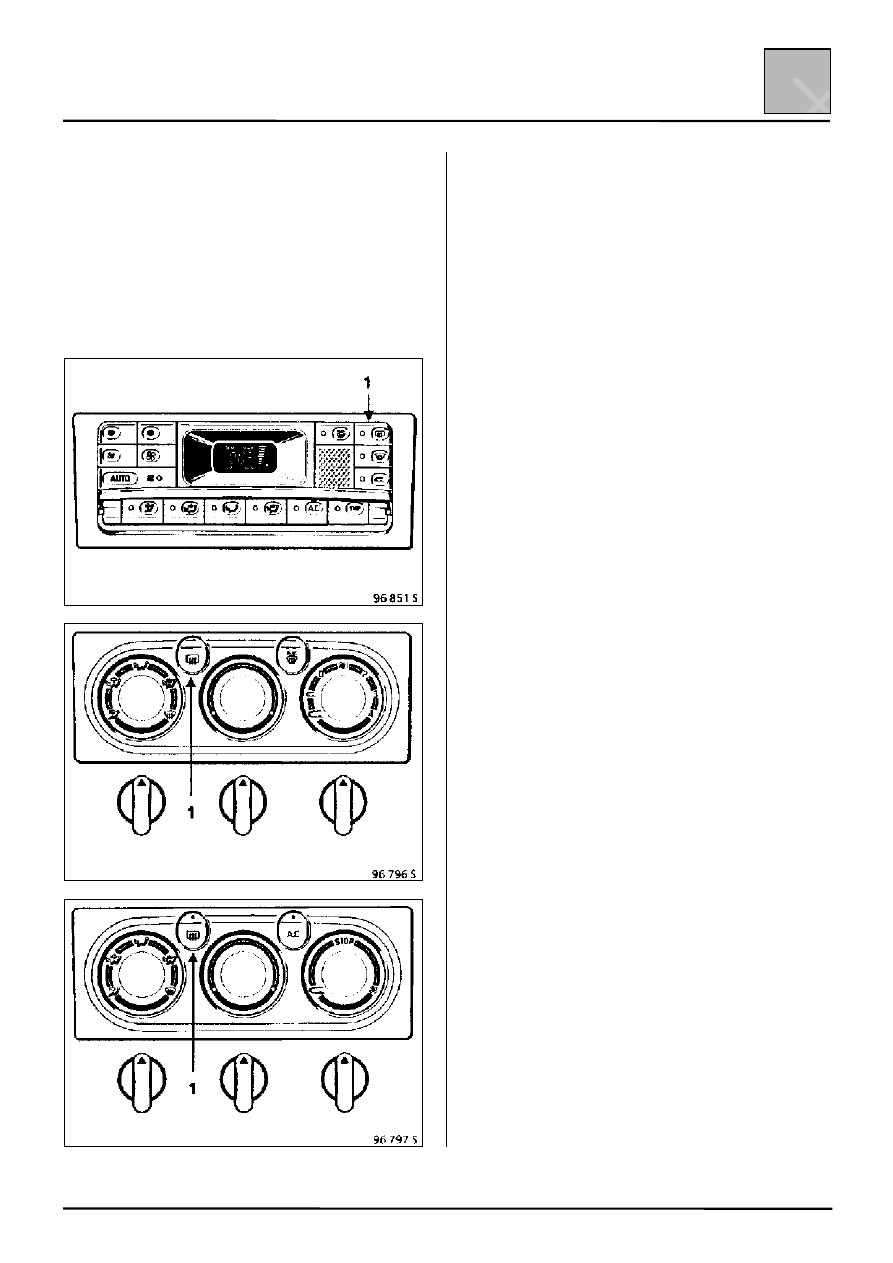

Управление обогревателем осуществляется нажа-
тием кнопочного выключателя (1), расположен-
ного на панели управления отопителем, при этом
загорается соответствующая контрольная лампа.

Обогреватель включается на 15 минут ± 1 минута.
Управление работой реле временной задержки
осуществляется с панели управления отопителем.
При повторном нажатии кнопки (1) обогреватель
отключится до того, как истечет время работы,
заданное реле временной задержки, при этом
происходит возврат этого реле в исходное
положение.

ЭЛЕКТРОПРОВОДКА

Электрический обогреватель заднего стекла

88-8

88

ПРИНЦИП ДЕЙСТВИЯ

При нажатии кнопки (1) (см. выше) на панели
управления отопителем через контакт В1 черного
14-контактного разъема контакт 2 реле 235
замыкается на массу на время, заданное реле
временной задержки.

Катушка реле через контакт 1 соединена с цепью
«+» после замка зажигания, при нажатии кнопки
(1) напряжение питания подается на обмотку реле
235, которое подключает к цепи «+» 12 В после
замка зажигания обогреватель заднего стекла.

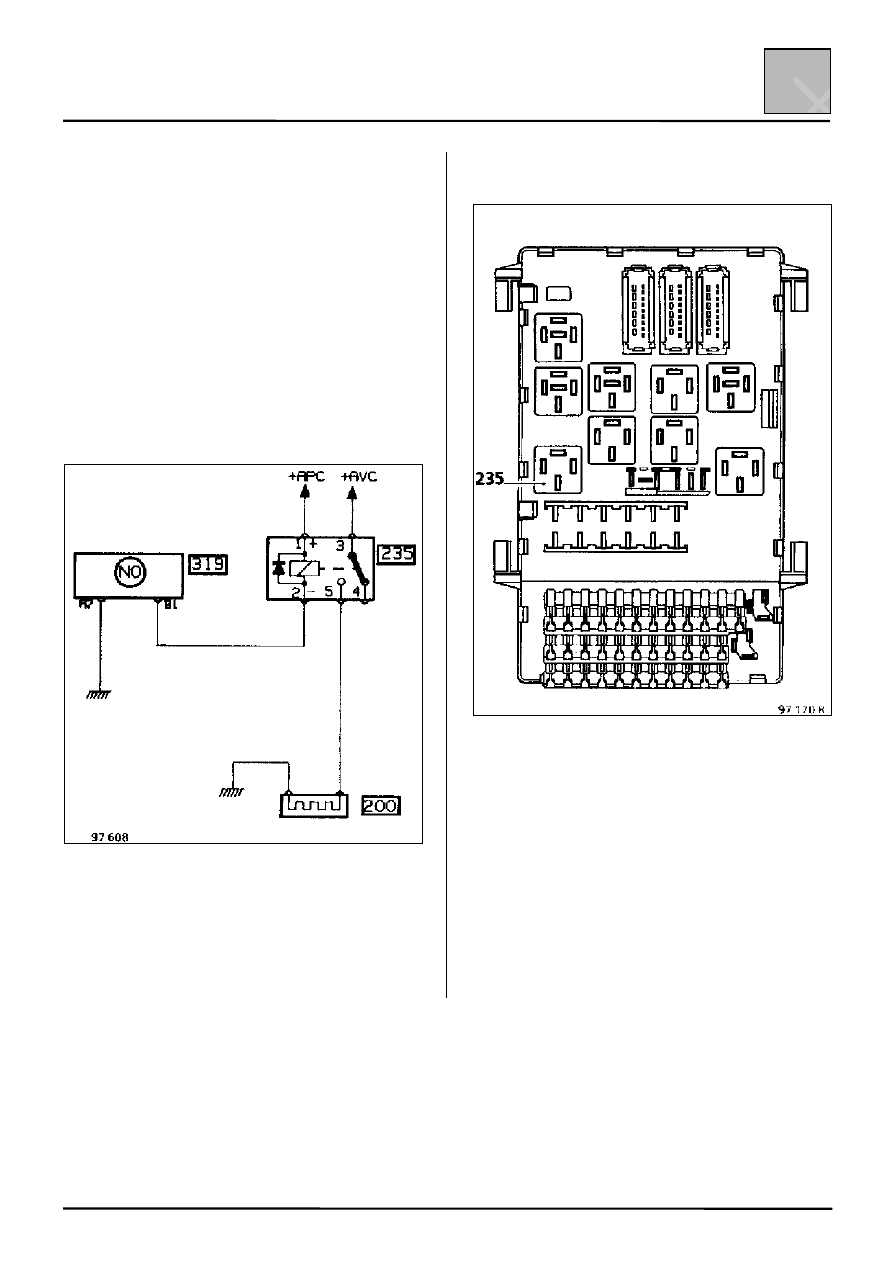

ФУНКЦИОНАЛЬНАЯ СХЕМА

+ АРС:

«+» после замка зажигания

+ AVC:

«+» до замка зажигания

200

Обогреватель заднего стекла

235

Реле управления обогревателем заднего
стекла

319

Панель управления отопителем

РАСПОЛОЖЕНИЕ РЕЛЕ

Реле (235) находится в коммутационном блоке
салона под облицовочным кожухом рулевой
колонки.
