ХАРАКТЕРИСТИКИ

Идентификация автомобиля

01-2

40

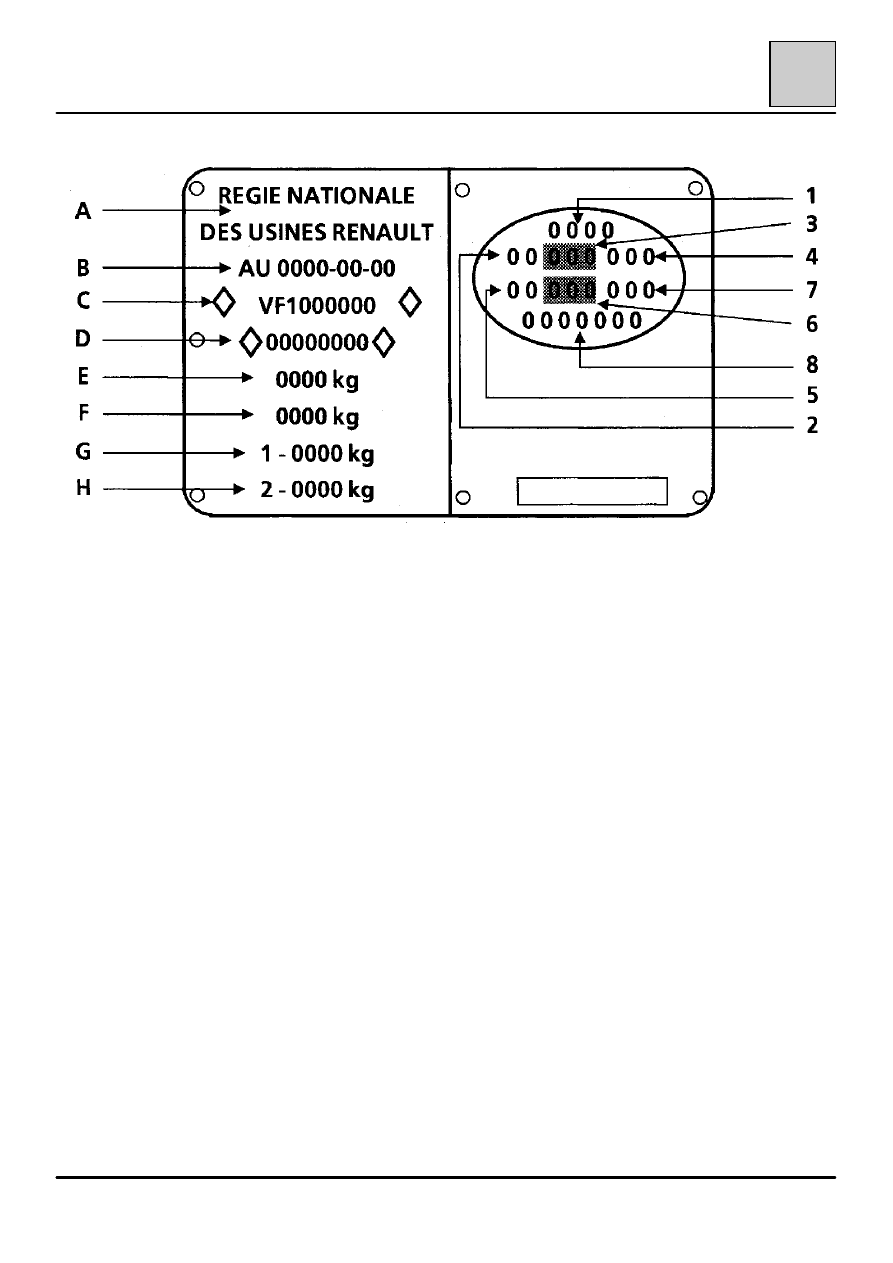

Идентификационная табличка содержит следующие сведения:
А: наименование производителя,
В: номер сертификата ЕС,
С: международный код производителя (VF1 соответствует RENAULT FRANCE) и тип автомобиля,
D: код типа автомобиля,
Е: максимальная разрешенная масса автомобиля,
F: масса заправленного автомобиля,
G: максимальная разрешенная нагрузка на переднюю ось,
Н: максимальная разрешенная нагрузка на заднюю ось,
1: тип автомобиля,
2: первая цифра обозначает тип коробки передач или наличие дополнительного оборудования,


вторая цифра обозначает код варианта комплектации,

3: код варианта технической комплектации,
4: код дополнительного оборудования, установленного на заводе,
5: код отделки салона,
6: код краски,
7: код уровня комплектации,
8: буква обозначает код завода-изготовителя, цифры – заводской номер

ПРИМЕЧАНИЕ: Выше приведена вся информация, которая может содержаться на идентификационной
табличке. В зависимости от того, в какую страну поставляется автомобиль, та или иная информация может
быть опущена.

ПРИСВОЕНИЕ КОДА ВАРИАНТА ТЕХНИЧЕСКОЙ КОМПЛЕКТАЦИИ

Код варианта технической комплектации, состоящий из трех букв (см. пункт 3) указывается для
идентификации автомобиля в отдельных документах (бланк заказа запасных частей, гарантийная
ведомость и т. п.).

ПОДЪЕМ АВТОМОБИЛЯ

Передвижной домкрат — опоры

02-1

02

Знак опасности (следует соблюдать особые меры предосторожности при выполнении работ)

ИСПОЛЬЗУЕМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Cha. 280-02

Проставка устанавливаемая на лапе
домкрата

Cha. 408-01
или

Переходник

Cha. 408-02

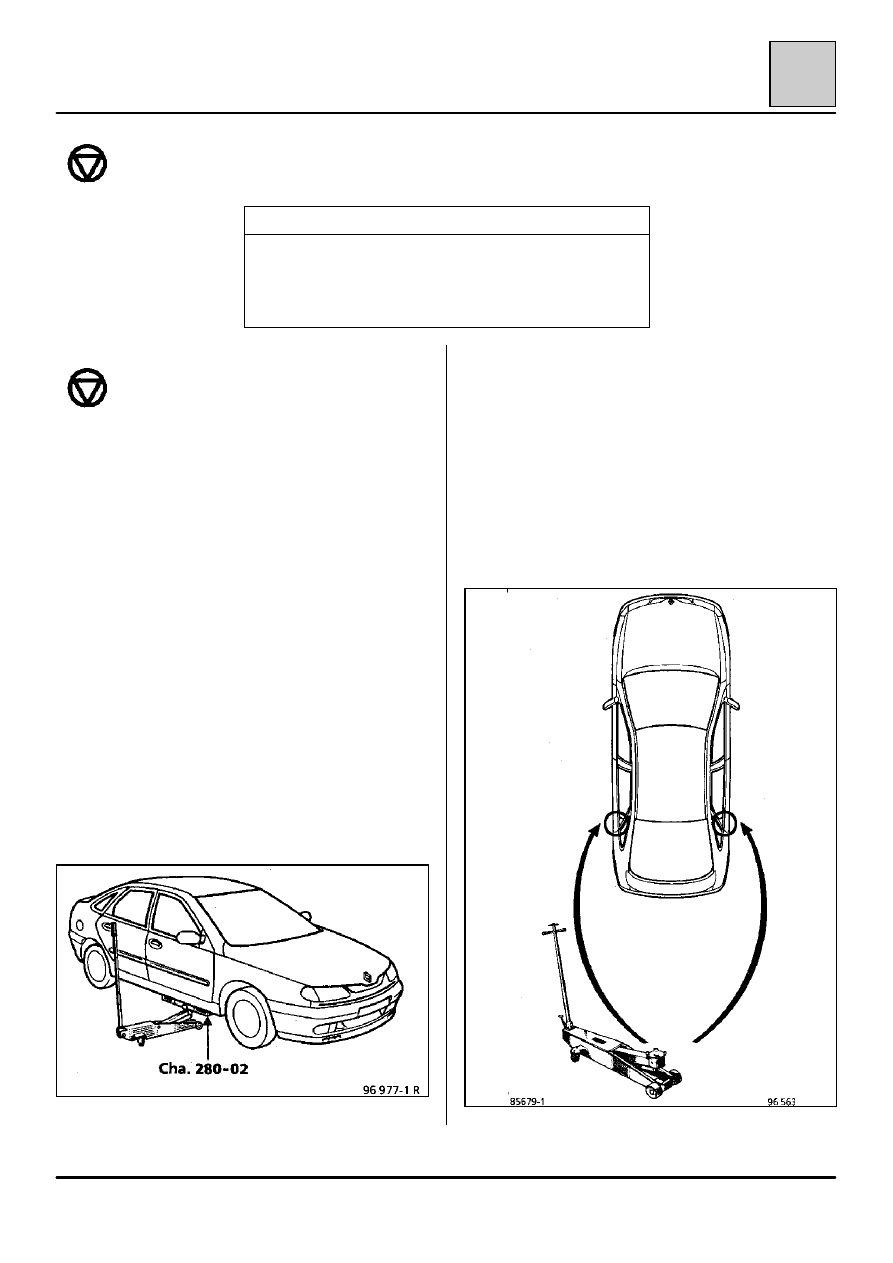

При подъеме автомобиля домкратом
следует установить под кузов опоры.

Категорически запрещается поднимать
автомобиль домкратом за рычаги передней
подвески или за V-образную балку заднего моста.

Для установки на домкрат проставки Cha. 280-02
следует, в зависимости от типа домкрата,
использовать переходник Cha. 408-01 или
Cha. 408-02.

При подъеме передней или задней части авто-
мобиля следует установить лапу передвижного
домкрата в соответствующей точке, предназна-
ченной для установки штатного домкрата.

ПОДЪЕМ ОДНОЙ СТОРОНЫ АВТОМОБИЛЯ
ПЕРЕДВИЖНЫМ ДОМКРАТОМ

Для этой операции следует использовать
проставку Сha. 280-02.

Домкрат установить под усилитель порога,
расположенный под передней дверью.

Ребро порога должно войти в паз проставки.

ОПОРЫ

При установке автомобиля на опоры их следует
располагать:
– либо под усилителями, предусмотренными

для подъема автомобиля штатным домкратом,

– либо непосредственно за ними, используя

соответствующие прокладки.

Для установки опоры под заднюю часть кузова
поднимите автомобиль передвижным домкратом
сбоку с соответствующей стороны.

ПОДЪЕМ АВТОМОБИЛЯ

Стационарный подъемник

02-2

02

МЕРЫ БЕЗОПАСНОСТИ

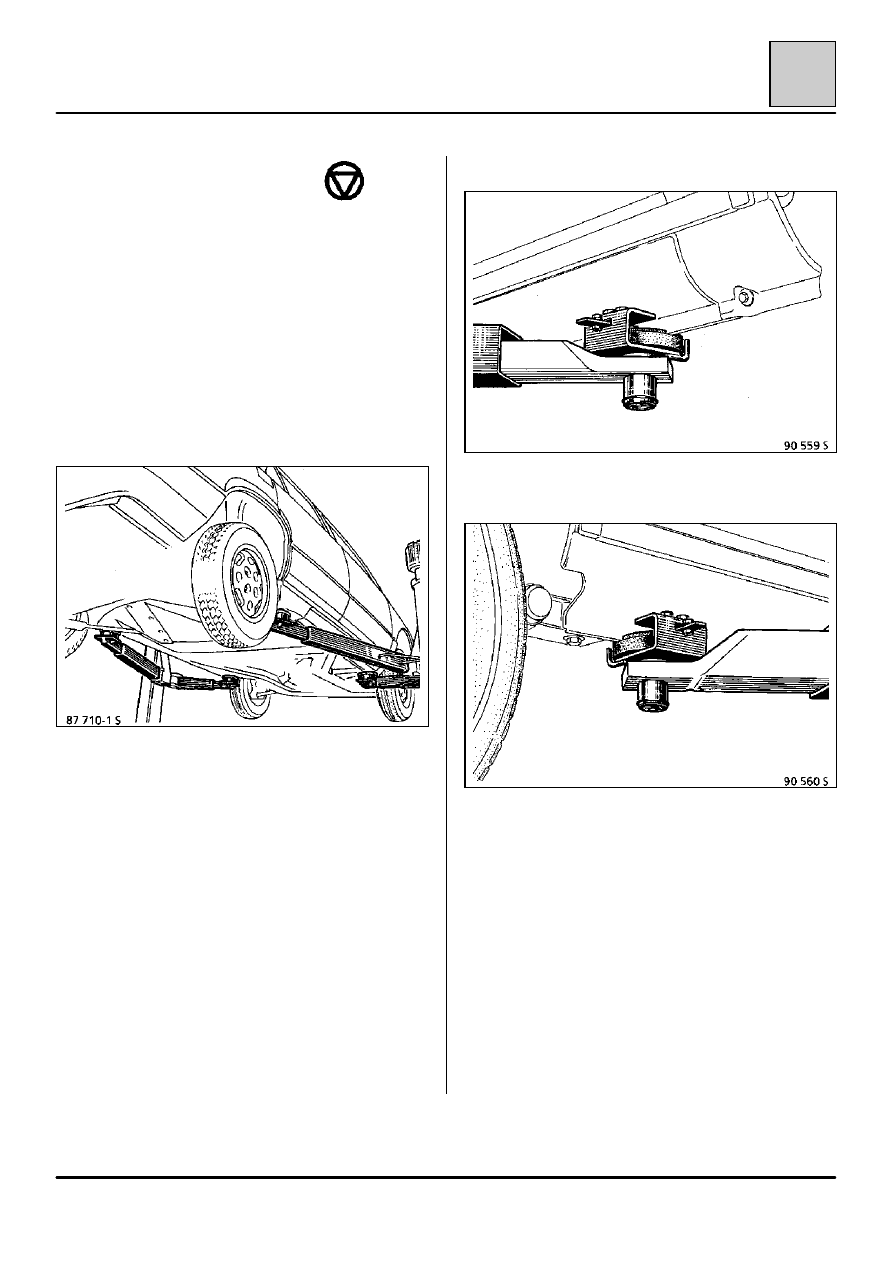

Рассмотрим варианты, показанные на рисунках:

1 — СНЯТИЕ ОТДЕЛЬНЫХ УЗЛОВ

Если имеется четырехстоечный подъемник,
использовать двухстоечный подъемник не
следует.

Если использование четырехстоечного
подъемника невозможно, следует подвести
опоры подъемника под кузов в точках,
предусмотренных для установки штатного
домкрата.

2 — СНЯТИЕ СИЛОВОГО АГРЕГАТА

В данном случае следует поднимать автомобиль
двухстоечным подъемником. Лапы подъемника
должны быть оборудованы специальными
захватами, обеспечивающими надежное
удержание кузова.

Фирма FOG:
Код FOG 449 8111 – 449 8411

или

Фирма CHEMICO:
Код 39 2550 0001

или

Фирма SCHENCH:
Код 776 684

ПЕРЕДНЯЯ ЛАПА

ЗАДНЯЯ ЛАПА

Специальные захваты должны устанавливаться
строго в точках опоры, предусмотренных для
установки штатного домкрата. Пальцы захватов
должны быть вставлены в соответствующие
отверстия в порогах.

БУКСИРОВКА

Все модификации

03-1

03

СТРОГО СОБЛЮДАЙТЕ ПРАВИЛА БУКСИРОВКИ, КОТОРЫЕ УСТАНАВЛИВАЮТСЯ
ЗАКОНОДАТЕЛЬСТВОМ КАЖДОЙ ОТДЕЛЬНОЙ СТРАНЫ

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ КРЕПИТЬ БУКСИРОВОЧНЫЙ ТРОС ЗА ЭЛЕМЕНТЫ ТРАНСМИССИИ

Буксировочные проушины следует использовать исключительно для буксировки автомобиля на дороге. Ни
в коем случае не следует использовать их для вытаскивания автомобиля из канавы, для проведения иных
подобных силовых маневров, или непосредственно или косвенно для подъема автомобиля.

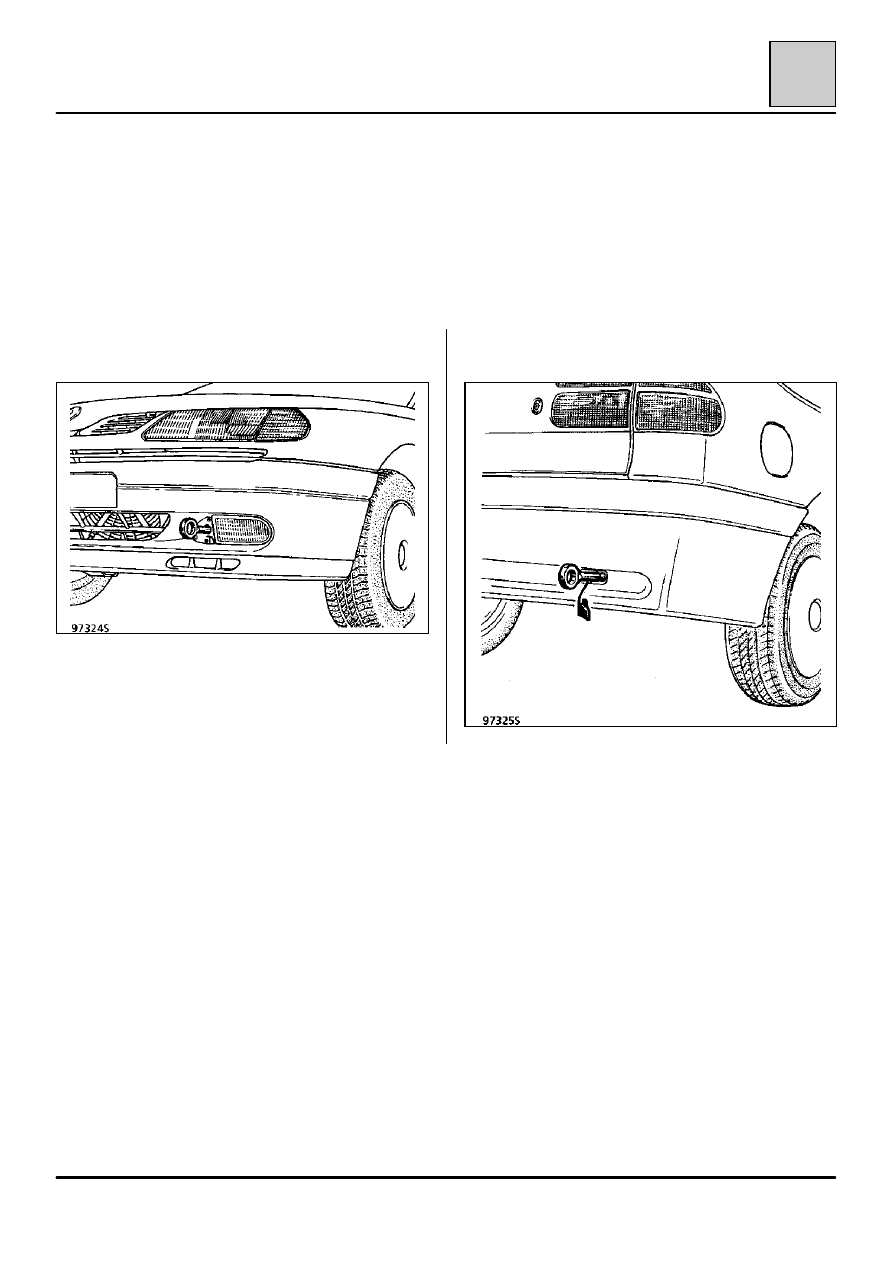

ПЕРЕДНЯЯ БУКСИРОВОЧНАЯ ПРОУШИНА

ЗАДНЯЯ БУКСИРОВОЧНАЯ ПРОУШИНА

Удалить заглушку в левой части переднего бампера или, соответственно, в правой части заднего бампера,
достать буксировочную проушину, которая хранится в багажнике слева, и ввернуть ее до упора в
соответствующее гнездо.
