Jaune

5.21

Пятидверная модификация

кузова

Задний противотуманный фонарь 20
Отверните  патрон  лампы,  взявшись  за
него  снизу  и  повернув  к  центральной
части автомобиля.
Тип лампы: P21W

Установка
Для установки действуйте в обратном по-
рядке, стараясь не повредить жгут прово-
дов.

ЗАДНИЕ И БОКОВЫЕ ФОНАРИ: замена ламп

(4/5)

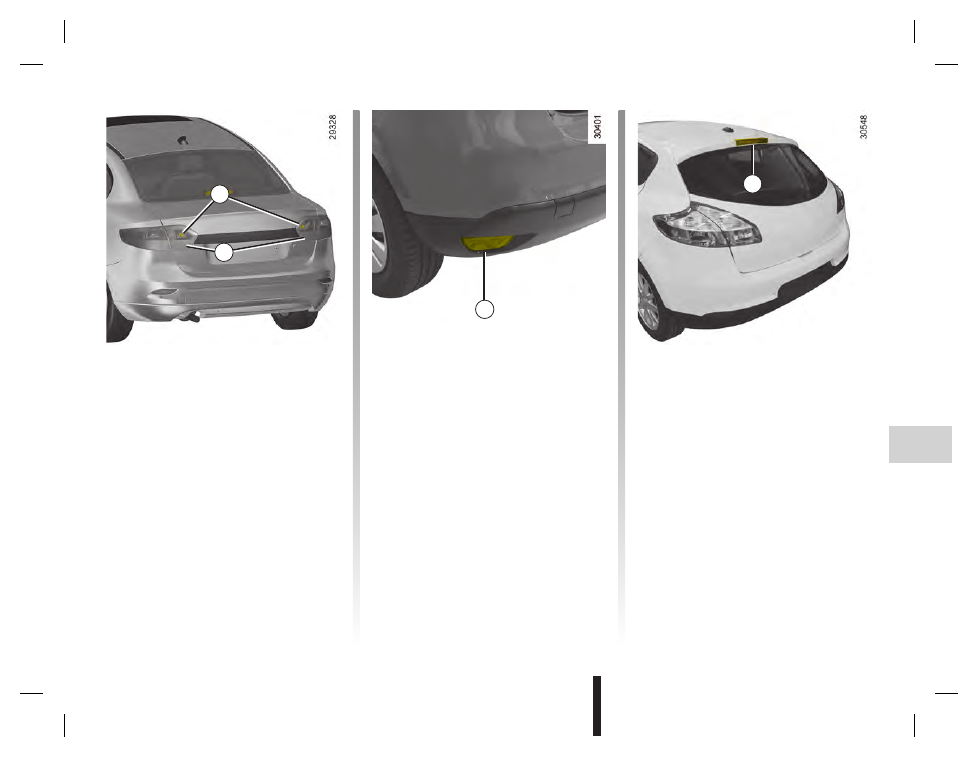

Четырехдверная модификация

кузова

(продолжение)

Фонарь заднего хода на двери
багажного отделения 18 и задний
противотуманный фонарь 19
Обратитесь  на  сервисную  станцию  ком-
пании-производителя.

Третий фонарь

стоп-сигнала 21

Обратитесь  на  сервисную  станцию  ком-
пании-производителя.

21

18

20

19

Jaune

5.22

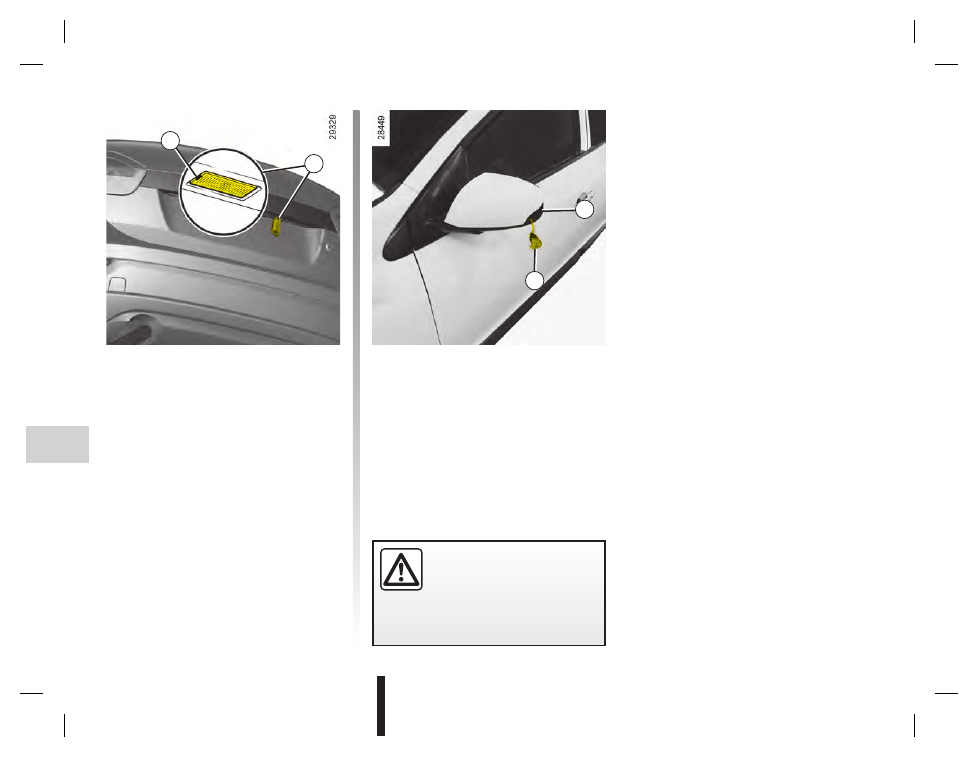

Боковые повторители

указателей поворота 24

–  Отсоедините боковой повторитель ука-

зателя  поворота 24  (при  помощи  от-
вертки с плоским лезвием установите
его  в  положение C,  затем  наклоните
боковой повторитель по направлению
от задней части автомобиля к перед-
ней).

–  поверните патрон на четверть оборота

и извлеките лампу.

Тип лампы: W5W.

ЗАДНИЕ И БОКОВЫЕ ФОНАРИ: замена ламп

(5/5)

Фонари освещения номерного

знака 23

–  Отсоедините  фонарь 23,  нажав  на

язычок 22;

–  снимите крышку фонаря для доступа к

лампе.

Тип лампы: W5W.

24

C

23

22

Внутри  лампы  находятся
под давлением и могут взор-
ваться при замене.
Существует  риск  получить

травму.

Jaune

5.23

Внутри  лампы  находятся
под давлением и могут взор-
ваться при замене.
Существует  риск  получить

травму.

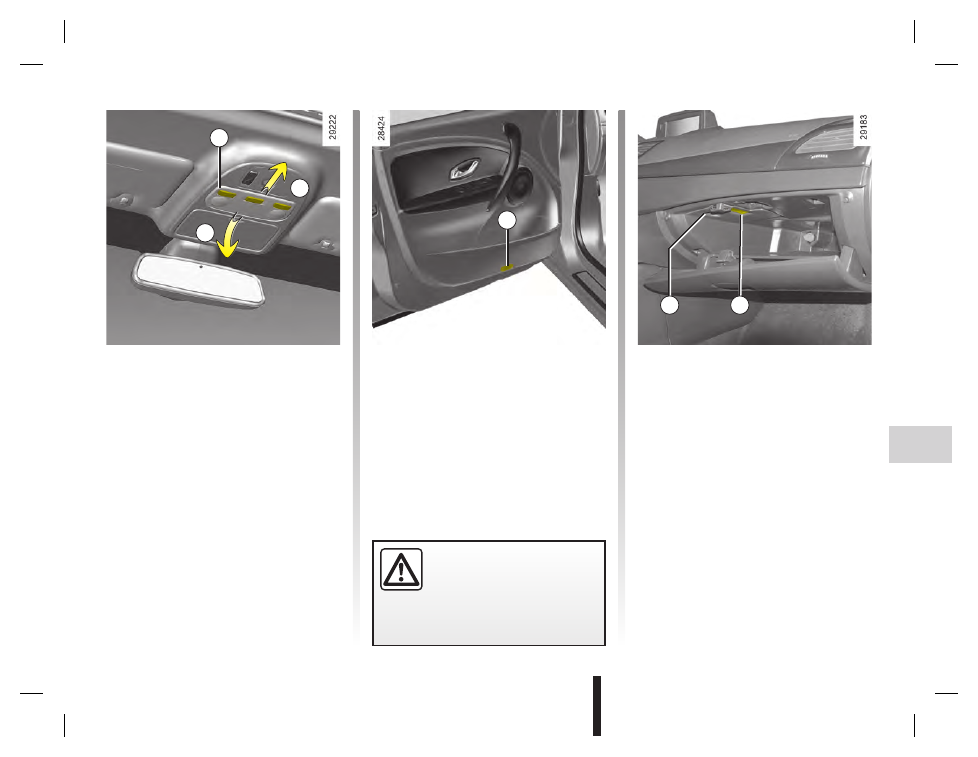

ОСВЕЩЕНИЕ САЛОНА: замена ламп

(1/2)

Плафон

–  Установите 3 переключателя  в  цен-

тральное положение;

–  сдвиньте плафон к задней части (дви-

жение A),  затем  сдвиньте  переднюю
часть плафона вниз (движение B);

–  при извлечении плафона не тяните за

электрические провода;

–  отсоедините рассеиватель 1;
Примечание: для извлечения перегорев-
шей  лампы  можно  воспользоваться  от-
верткой с плоским лезвием.
Тип лампы: W5W.

Освещение вещевого ящика

Откройте люк 3, чтобы облегчить доступ к
патрону лампы 4.
Тип лампы: C5W.

Фонари подсветки дверей

Отсоедините  плафон 2  с  помощью
инструмента типа плоской отвертки.
Поверните  патрон  на  четверть  оборота,
чтобы извлечь лампу.
Тип лампы: W5W.

2

4

B

A

3

1

Jaune

5.24

Внутри  лампы  находятся
под давлением и могут взор-
ваться при замене.
Существует  риск  получить

травму.

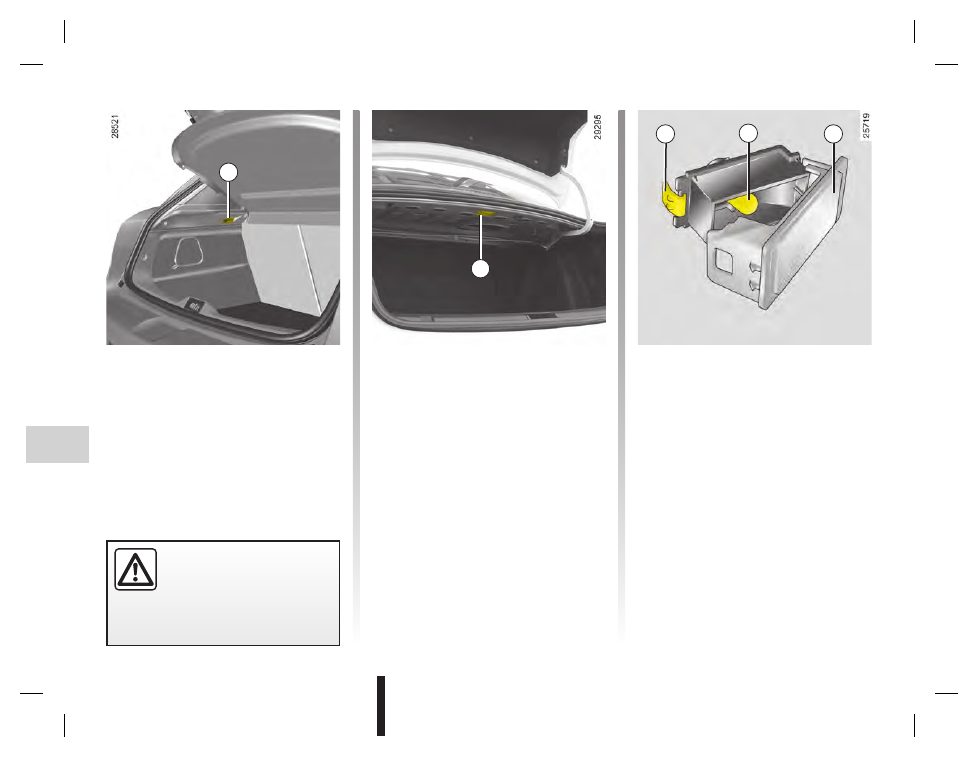

Освещение багажного

отделения

Отсоедините фонарь 5 или 6 с помощью
отвертки с плоским лезвием.

Отсоедините плафон.
Нажмите на фиксатор 7, чтобы отсоеди-
нить рассеиватель 9 и получить доступ к
лампе 8.
Тип лампы: W5W.

ОСВЕЩЕНИЕ САЛОНА: замена ламп

(2/2)

5

7

8

9

6
