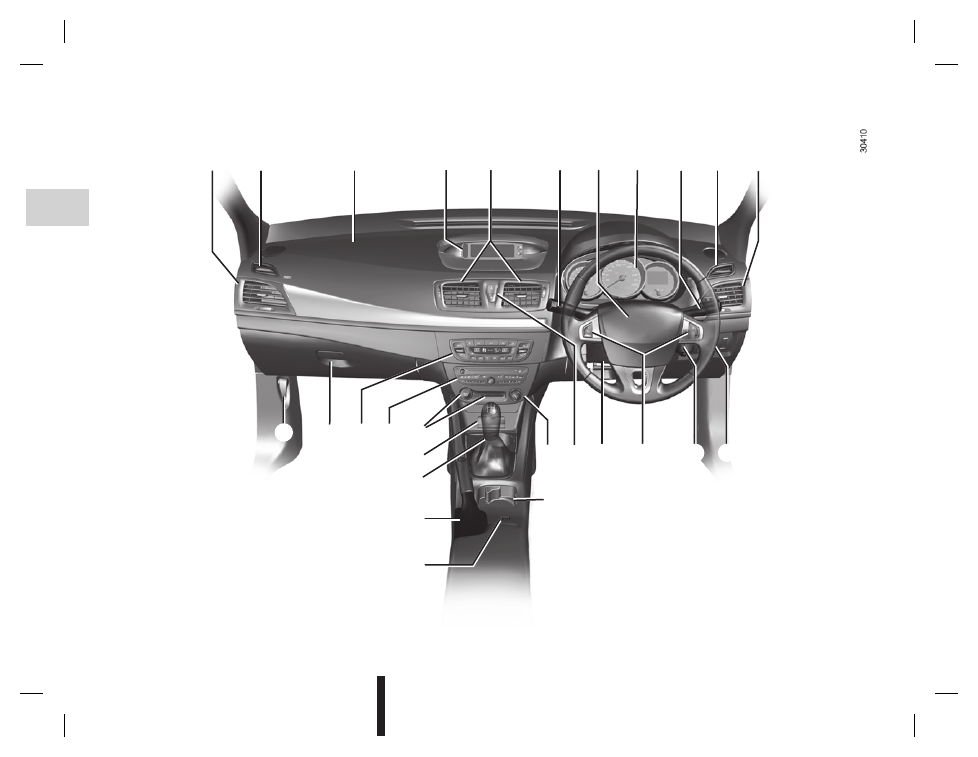

ПРИБОРНАЯ ПАНЕЛЬ С ПРАВОСТОРОННИМ РАСПОЛОЖЕНИЕМ РУЛЕВОГО КОЛЕСА

(1/2)

2

3

7

8

18

11

24

6

10

16

17

12

27

21

9

26

14

5

4

15

23

1

22

19

20

13

25

Jaune

1.47

ПРИБОРНАЯ ПАНЕЛЬ С ПРАВОСТОРОННИМ РАСПОЛОЖЕНИЕМ РУЛЕВОГО КОЛЕСА

(2/2)

Состав оборудования, описываемого ниже, ЗАВИСИТ ОТ ВАРИАНТА ИСПОЛНЕНИЯ АВТОМОБИЛЯ, А ТАКЖЕ СТРАНЫ
ПОСТАВКИ.

1  Боковой дефлектор.
2  Решетка обдува бокового стекла.
3  Место,  отведенное  под  установку  по-

душки безопасности пассажира.

4 –

Индикация времени, температуры,
информации автомагнитолы, нави-
гационной системы и т. п. (в зави-
симости  от  комплектации  автомо-
биля).

–

Сигнальная  лампа  непристегну-
того ремня безопасности водителя
и  пассажира,  а  также  сигнальная
лампа  отключения  подушки  безо-
пасности пассажира.

5  Центральные дефлекторы.
6  Рычаг переключателя:

–  указателей поворота,
–  наружного освещения,
–  противотуманных фар,
–  заднего противотуманного фонаря.

7  Место,  отведенное  под  установку  по-

душки  безопасности  водителя,  и  вы-
ключателя звукового сигнала.

8  Щиток приборов.

9 –

Рычаг подрулевого переключателя
стеклоочистителей/стеклоомывате-
лей ветрового и заднего стекол.

–

Кнопка  смены  режимов  маршрут-
ного компьютера и меню индивиду-
альных настроек автомобиля.

10  Сопло обдува бокового стекла.
11  Боковой дефлектор.
12  Органы управления:

–

электрической регулировкой света
фар в вертикальной плоскости;

–

регулятором  яркости  подсветки
приборов;

–

включением/выключением  анти-
пробуксовочной системы.

–

включением/выключением системы
контроля парковки.

13  Замок для запуска двигателя ключом.
14   Органы  управления  регулятора/огра-

ничителя скорости.

15  Рукоятка регулировки рулевой колонки

по углу наклона и вылету.

16   Кнопки  управления  блокировкой/раз-

блокировкой открывающихся элемен-
тов  кузова  и  выключатель  аварийной
сигнализации.

17  Прикуриватель.
18  Держатель для банки
19  Органы управления системой поддер-

жания/ограничения скорости.

20  Рычаг привода стояночного тормоза.
21  Рычаг переключения передач.
22  Розетка питания для дополнительного

оборудования.

23  Кнопка запуска или выключения двига-

теля и считывающее устройство карты
RENAULT.

24  Место  под  установку  аудиосистемы,

системы навигации и т.п.

25  Органы управления системой отопле-

ния,  вентиляции  и  кондиционирова-
ния.

26  Вещевой ящик.
27   Рукоятка привода замка капота.

Jaune

1.48

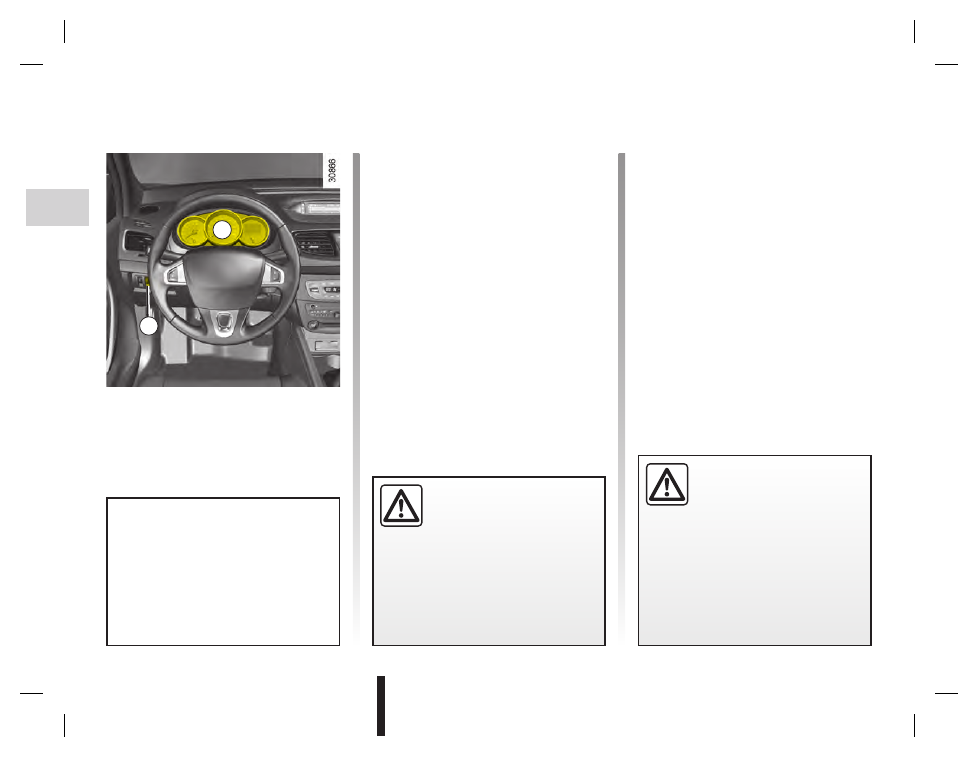

ЩИТОК ПРИБОРОВ: сигнальные лампы

(1/3)

Сигнальная  лампа

©

  требует

немедленно  отогнать  автомобиль  на
сервисную  станцию  компании-произ-
водителя  с  соблюдением  мер  пре-
досторожности. Несоблюдение этого
предписания  может  привести  к  по-
вреждению автомобиля.

A

Наличие и работа сигнальных ламп ЗАВИСИТ ОТ КОМПЛЕКТАЦИИ АВТОМОБИЛЯ И СТРАНЫ ПОСТАВКИ.

É

Сигнальная лампа предпуско-
вого подогрева (на автомоби-

лях с дизельным двигателем)
Данная сигнальная лампа загорается при
включении  зажигания.  Она  показывает,
что свечи предпускового подогрева рабо-
тают. Как только она погаснет, двигатель
запускается.

ð

Сигнальная  лампа  функцио-
нирования  электроподогрева

сидений
Она  показывает,  что  включен  подогрев
одного из сидений.

Ü

Не используется



á

Сигнальная лампа включения
дальнего света фар

k

Сигнальная  лампа  ближнего
света фар

g

Сигнальная лампа включения
противотуманных фар

f

Сигнальная лампа включения
заднего  противотуманного

фонаря

c

Сигнальная лампа включения
указателей левого поворота

b

Сигнальная лампа включения
указателей правого поворота

Отсутствие  визуальной  или
звуковой  обратной  связи
указывает на неисправность
щитка приборов. При этом не-

обходимо немедленно остановиться,
как  только  позволят  условия  движе-
ния.  Убедитесь,  что  автомобиль  не-
подвижен и обратитесь на сервисную
станцию компании-производителя.

сигнальная  лампа

®



предписывает  Вам  в  целях
безопасности  немедленно
остановить  автомобиль,  как

только  это  позволят  условия  движе-
ния. Остановите двигатель и не запу-
скайте его. Обратитесь на сервисную
станцию компании-производителя.

1

Щиток приборов A: подсвечивается при
включении зажигания. Регулировка ярко-
сти подсветки осуществляется поворотом
регулятора 1.
При  включении  некоторых  сигнальных
ламп появляется сообщение.

Jaune

1.49

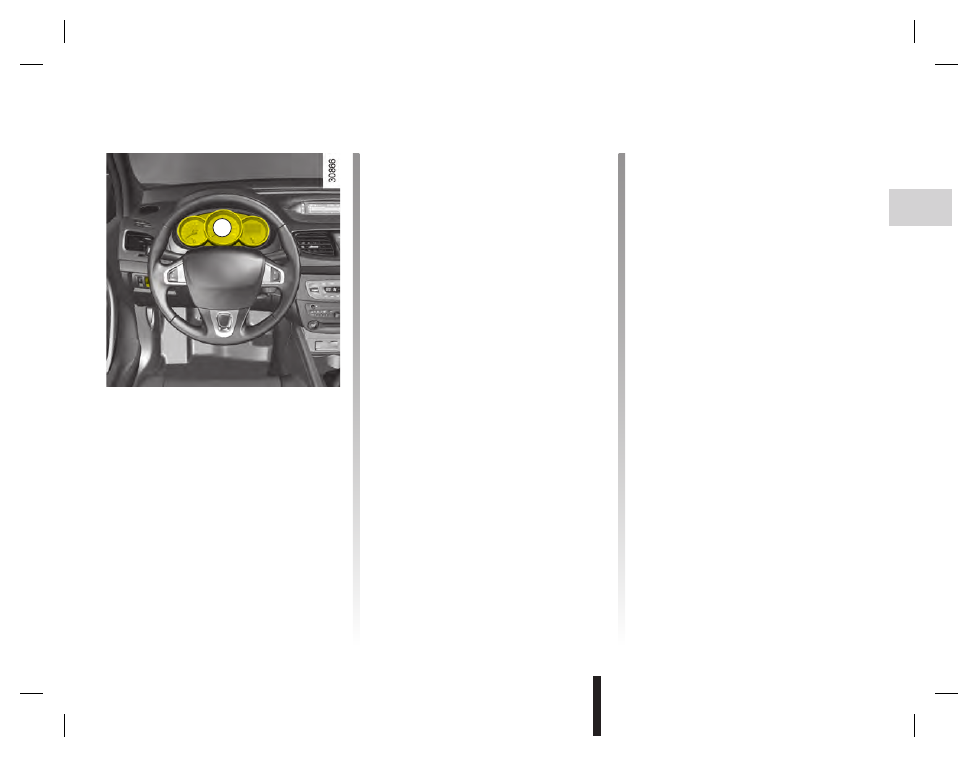

ЩИТОК ПРИБОРОВ: сигнальные лампы

(2/3)

Ô

Сигнальная  лампа  темпера-
туры охлаждающей жидкости

Лампа  загорается  при  включении  зажи-
гания и гаснет после запуска двигателя.
Если  эта  лампа  загорается  во  время
движения  одновременно  с  сигнальной
лампой

®

  и  раздается  звуковой

сигнал,  немедленно  остановитесь  и  вы-
ключите зажигание.
Проверьте уровень охлаждающей жидко-
сти (см. раздел «Уровни эксплуатацион-
ных жидкостей» в главе 4). Если уровень
нормальный,  причина  загорания  лампы
иная, и Вам следует обратиться на сер-
висную  станцию  компании-производи-
теля.

©

Сигнальная  лампа  необходи-
мости проведения обслужива-

ния
Лампа загорается при включении зажига-
ния и гаснет при запуске двигателя. Она
может  включиться  одновременно  с  дру-
гими  сигнальными  лампами  и/или  сооб-
щениями на щитке приборов.
Эта  сигнальная  лампа  требует  немед-
ленно  отогнать  автомобиль  на  сервис-
ную станцию компании-производителя с
соблюдением мер предосторожности.
Несоблюдение этого предписания может
привести к повреждению автомобиля.

®

Сигнальная лампа экстренной
остановки

Лампа  загорается  при  включении  зажи-
гания  и  гаснет  при  запуске  двигателя.
Загорается одновременно с другими сиг-
нальными  лампами  и/или  с  появлением
сообщений на щитке приборов и подачей
звукового сигнала.
Эта  сигнальная  лампа  предписывает
Вам, в целях безопасности, немедленно
остановить  автомобиль,  как  только  это
позволят условия движения. Остановите
двигатель и не запускайте его.
Обратитесь  на  сервисную  станцию  ком-
пании-производителя.

Наличие и работа сигнальных ламп ЗАВИСИТ ОТ КОМПЛЕКТАЦИИ АВТОМОБИЛЯ И СТРАНЫ ПОСТАВКИ.

D

Сигнальная  лампа  неисправ-
ности тормозной системы

Если  лампа  загорается  при  торможе-
нии одновременно с сигнальной лампой

®

 и раздается звуковой сигнал, это

указывает на  низкий уровень тормозной
жидкости или на неисправность тормоз-
ной системы. Остановитесь и обратитесь
на  сервисную  станцию  компании-произ-
водителя.

À

Сигнальная  лампа  падения
давления масла в двигателе

Если эта лампа загорается во время дви-
жения одновременно с сигнальной лампой

®

 и раздается звуковой сигнал, не-

медленно остановитесь и выключите за-
жигание.  Проверьте  уровень  масла  (см.
раздел  «Уровень  масла  в  двигателе»  в
главе 4). Если уровень нормальный, при-
чина загорания лампы иная, и Вам сле-
дует  обратиться  на  сервисную  станцию
компании-производителя.

Ú

Сигнальная  лампа  заряда  ак-
кумуляторной батареи

Если она загорается одновременно с сиг-
нальной лампой

®

 и раздается зву-

ковой  сигнал,  это  свидетельствует  о  по-
вышенном или пониженном токе заряда.

A
