ЗАДниЕ и БокоВыЕ ФонАри: замена ламп

(2/5)

5-дверная модификация

(продолжение)

Противотуманные фонари/

Габаритные огни и фонари заднего

хода

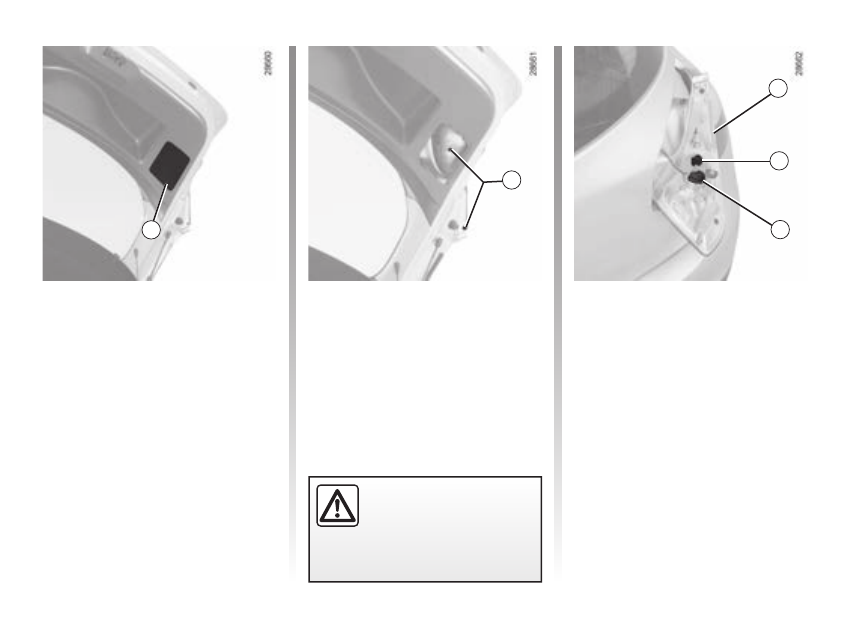

–  Со  стороны  багажного  отделения  от-

соедините крышку отделения 8, затем

снимите винты 9;

–  опустите  дверь  багажного  отделе-

ния, затем потяните назад фонарь 10,

чтобы отсоединить его;

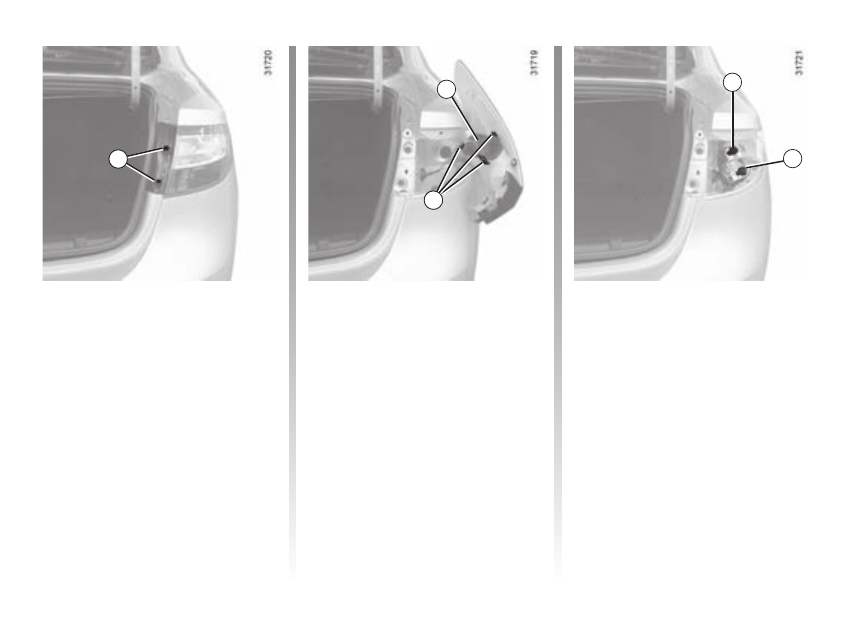

–  отверните  патрон  соответствующей

лампы.

10

11

9

12

Фонарь заднего хода 11
Тип лампы: W16W.
Противотуманный фонарь /

Габаритный огонь 12

Тип лампы: P21/4W.

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Существует  риск  получить

травму.

8

5.18

Указатель поворота 16
Тип лампы: PY21W.
Габаритные  огни  и  фонарь  стопсиг-

нала 17
Тип лампы: P21/5W.

Четырехдверная модификация

кузова

Указатели поворотов / Габаритные

огни и стоп-сигнал
–  Откройте дверь багажного отделения

и отверните винты 13, затем высвобо-

дите блок фонарей, потянув его назад;

–  разблокируйте  защелки 15,  чтобы

снять патрон лампы 14;

–  отверните  патрон  лампы 16  или 17,

затем замените лампу.

Примечание: убедитесь, что провод на-

ходится на месте, прежде чем устанавли-

вать блок фонарей.

ЗАДниЕ и БокоВыЕ ФонАри: замена ламп

(3/5)

16

4

17

1

14

13

15

Установка

Для установки действуйте в обратном по-

рядке, стараясь не повредить жгут прово-

дов.

5.19

Пятидверная модификация

кузова

Задний противотуманный фонарь 20
Отверните  патрон  лампы,  взявшись  за

него  снизу  и  повернув  к  центральной

части автомобиля.
Тип лампы: P21W

Установка

Для установки действуйте в обратном по-

рядке, стараясь не повредить жгут прово-

дов.

ЗАДниЕ и БокоВыЕ ФонАри: замена ламп

(4/5)

Четырехдверная модификация

кузова

(продолжение)

Фонарь заднего хода на двери

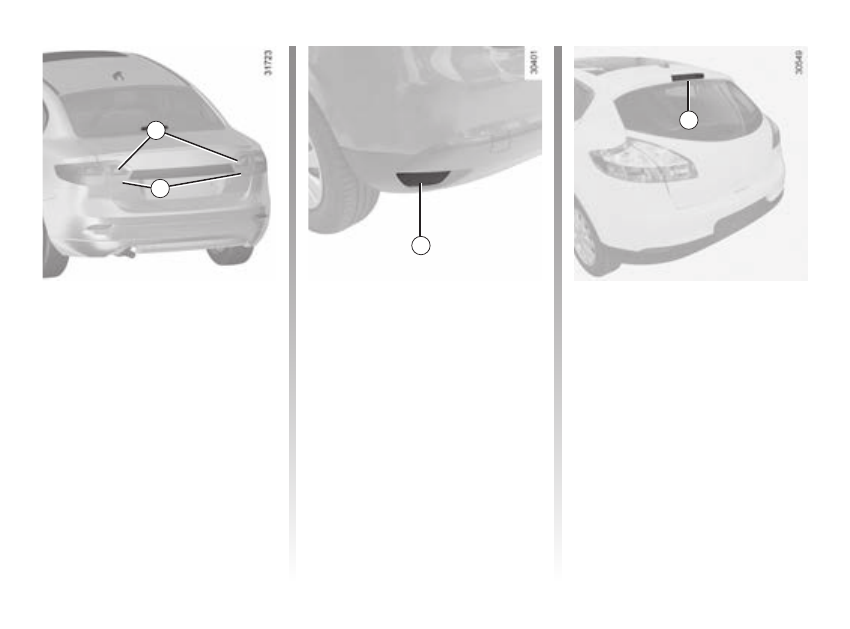

багажного отделения 18 и задний

противотуманный фонарь 19
Обратитесь на сервисную станцию ком-

пании-производителя.

Третий фонарь стопсигнала 21

Обратитесь на сервисную станцию ком-

пании-производителя.

21

18

20

19

5.20

Боковые повторители

указателей поворота 24

–  Отсоедините  боковой  повторитель

указателя  поворота 24  (при  помощи

отвертки  с  плоским  лезвием  устано-

вите его в положение C, затем накло-

ните боковой повторитель по направ-

лению от задней части автомобиля к

передней);

–  поверните патрон на четверть оборота

и извлеките лампу.

Тип лампы: W5W.

ЗАДниЕ и БокоВыЕ ФонАри: замена ламп

(5/5)

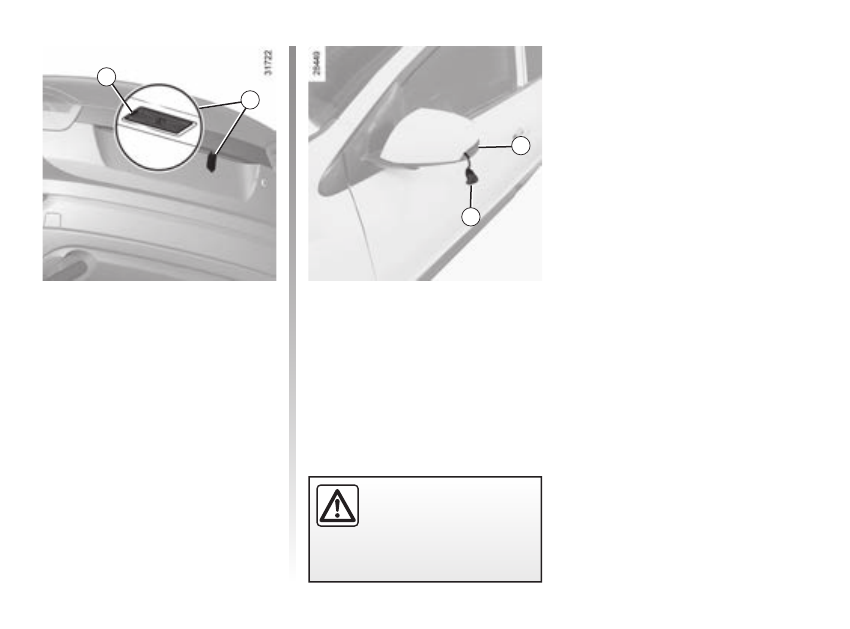

Фонари освещения номерного

знака 23

–  Отсоедините  фонарь 23,  нажав  на

язычок 22;

–  снимите крышку фонаря для доступа к

лампе.

Тип лампы: W5W.

24

C

23

22

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Существует  риск  получить

травму.
