57-1

ДЕТАЛИ ИНТЕРЬЕРА

Передняя панель

57

ОСОБЕННОСТИ

Надувная подушка безопасности снабжена

новой надувной оболочкой (модуль с

маркировкой SRP).

Модуль надувной подушки безопасности для

пассажира "AIRBAG-SRP" закреплен на

передней панели напротив переднего

пассажира.

Перед снятием передней панели

необходимо снять модуль надувной подушки

безопасности.

ВНИМАНИЕ.
Перед любой работой с модулем надувной

подушки безопасности AIRBAG необходимо

ознакомиться с техническим описанием

AIRBAG LAGUNA Phase II, глава 88 "

Описание электрических схем".
После срабатывания подушки безопасности

необходимо заменить переднюю панель в

связи с деформированием и разрушением

элементов крепления.
ВНИМАНИЕ.
Запрещается:

-  помещать пиротехническую систему

(источник давления или надувную

подушку) вблизи источника тепла или

открытого огня из-за риска срабатывания

системы,

-  замерять сопротивление электрических

цепей омметром или другим

измерительным прибором из-за риска

срабатывания системы под действием

электрического тока приборов.

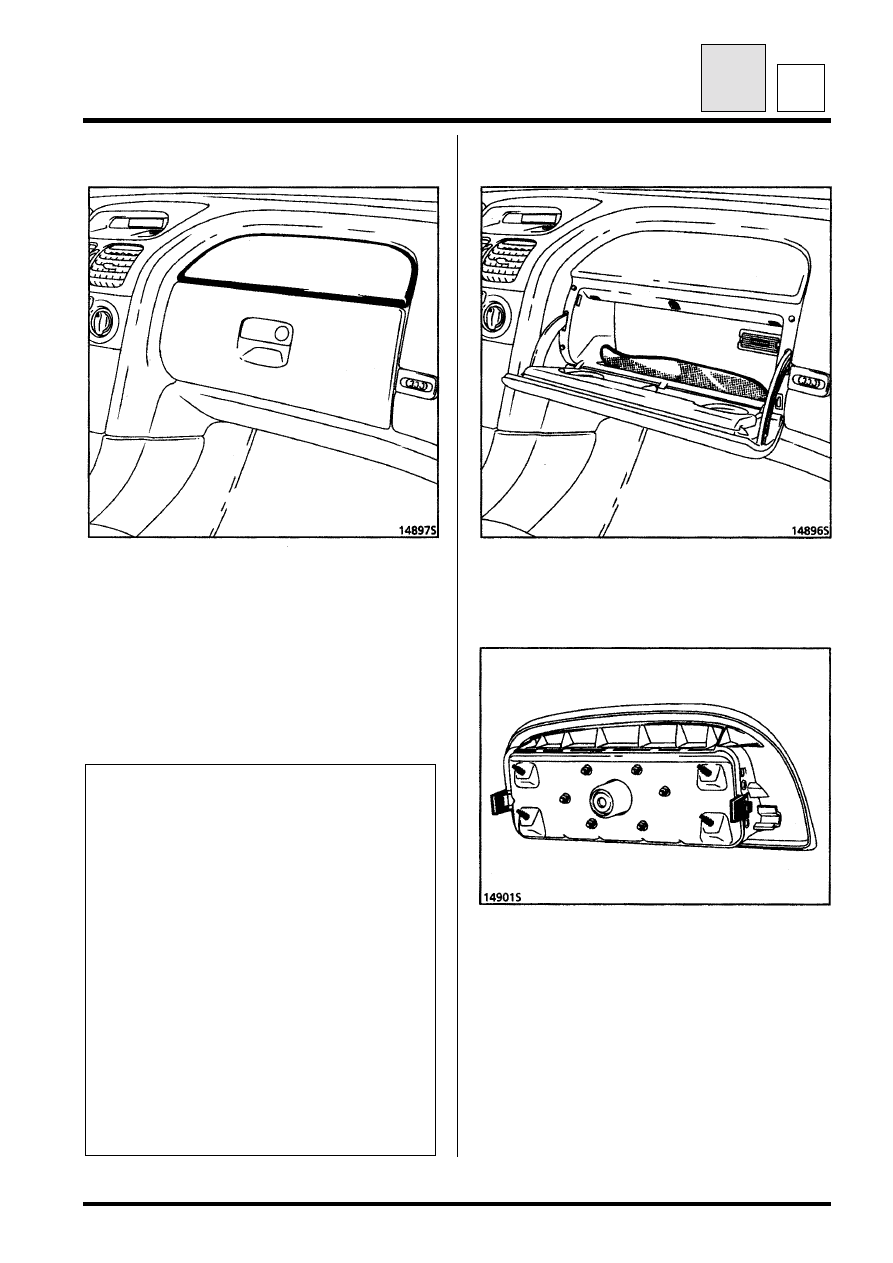

СНЯТИЕ МОДУЛЯ НАДУВНОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

Снимите перчаточный ящик (6 винтов).

Отсоедините электрический разъем.

Отверните четыре крепежные гайки.

Нажмите на лапки для освобождения
модуля надувной подушки безопасности.

А

ДЕТАЛИ ИНТЕРЬЕРА

Передняя панель

57

57-2

А

УСТАНОВКА

ВНИМАНИЕ.

Строго соблюдайте инструкции по
мерам безопасности при установке или
замене модуля надувной подушки
безопасности для пассажира.

Любое нарушение инструкции может
привести к выходу системы из
нормального рабочего состояния и
представляет опасность для
пассажиров автомобиля.

Установку панели приборов осуществляйте
в последовательности, обратной ее снятию,
и строго соблюдайте значения величины
моментов затяжки крепежных гаек модуля.

МОМЕНТ ЗАТЯЖКИ

Винт модуля подушки безопасности

2 Нм

ВНИМАНИЕ.

•

  Не оставляйте посторонних предметов

(винты, зажимы...) при монтаже модуля
надувной подушки безопасности.

•

  При замене модуля надувной подушки

безопасности на этих автомобилях
убедитесь в наличии на модуле надписи
"AIRBAG SRP".

•

  Убедитесь в надежном защелкивании

(громкий щелчок) штепсельного разъема
на стороне модуля подушки
безопасности.

•

  Приклейте липкую этикетку голубого

цвета "Свидетельство вмешательства в
систему", продающуюся под номером 77
01 205 356.

•

  Для проведения контроля и диагностики

модуля надувной подушки безопасности
ознакомьтесь с технической
документацией "Описание электрических
схем", глава 88.

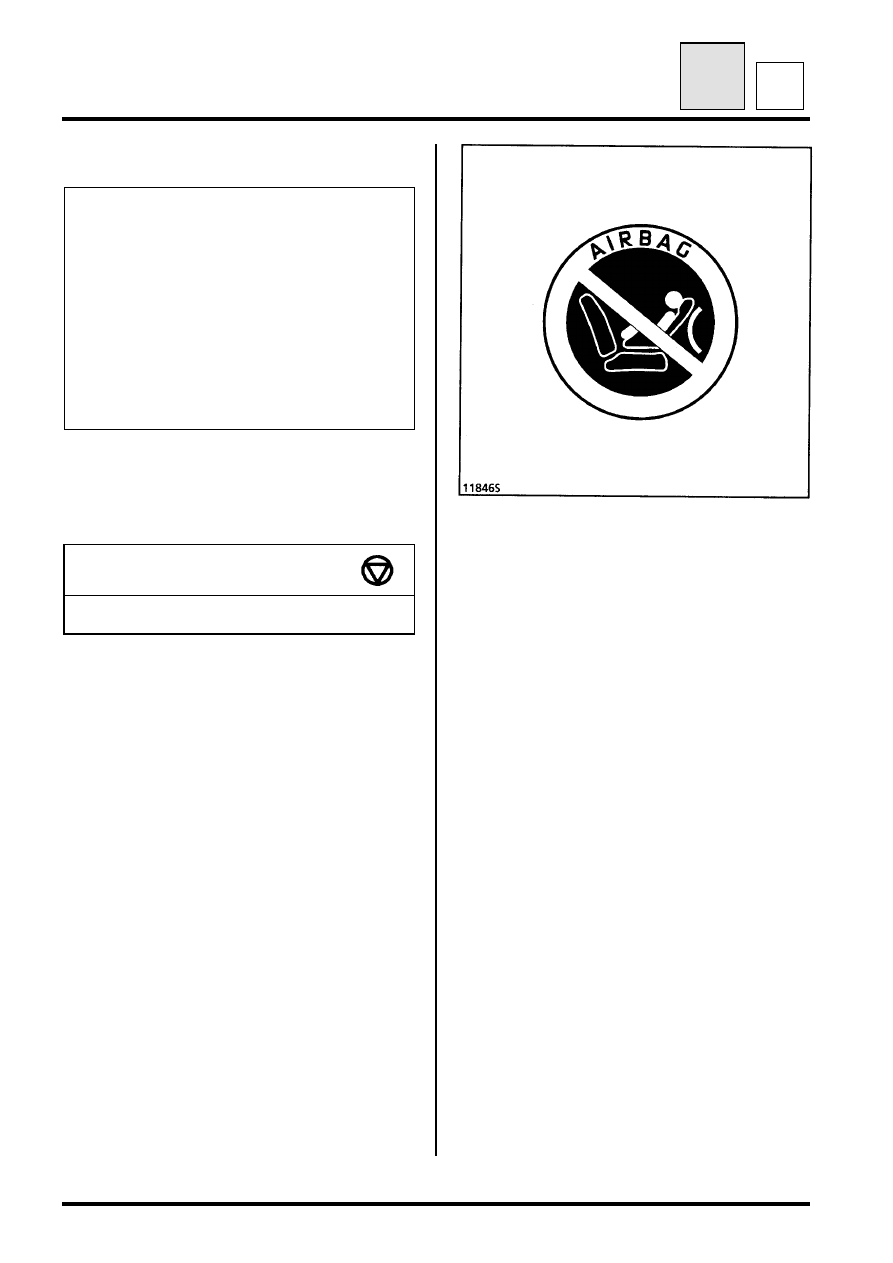

ПРИМЕЧАНИЕ.

Не забудьте приклеить на панели приборов
этикетку с надписью, запрещающей
устанавливать на сиденье пассажира
детское сиденье спинкой в направлении
движения. (Этикетка в комплекте под
номером 77 01 205 442).

Автомобили, оснащенные надувными
подушками безопасности SRP для водителя
и пассажира, идентифицируются по
этикеткам, размещенным в нижних углах
ветрового стекла на обеих сторонах, и по
надписи "AIRBAG SRP" в центре рулевого
колеса и на панели приборов.

При замене ветрового стекла не забудьте
наклеить этикетки с надписью о том, что
автомобиль снабжен надувными подушками
безопасности.

Набор этикеток имеется в комплекте под
номером 77 01 205 442.

59-1

ЭЛЕМЕНТЫ ВНУТРЕННЕЙ СИСТЕМЫ

БЕЗОПАСНОСТИ

Боковое энергопоглощающее устройство

59

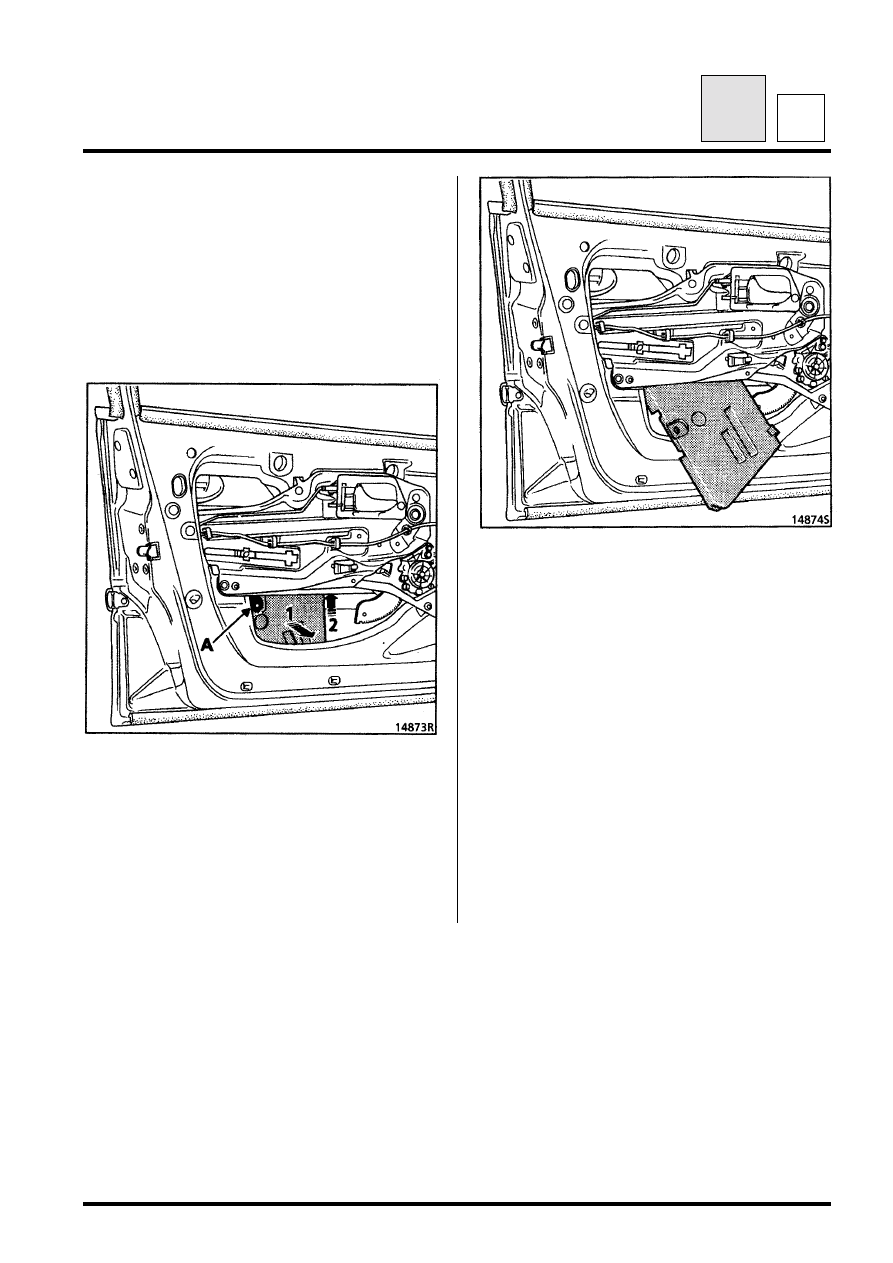

СНЯТИЕ

Боковое энергопоглощающее устройство
установлено на усиливающей балке
передней двери.

После снятия внутреннего каркаса двери
(см. главу 72 основного документа M.R.308)
поднимите стекло двери вверх до упора.

Отверните крепежную деталь (A).

Освободите энергопоглощающее (1)
устройство из гнезда на усиливающей балке
двери.

Приподнимите энергопоглощающее (2)
устройство в верхнюю часть каркаса двери.

Удалите энергопоглощающее устройство
через проем каркаса двери, как указано на
рисунке выше.
