ВЕРХНЯЯ ЧАСТЬ КУЗОВА

Замена задней поперечины крыши

45-5

45

B

ВВЕДЕНИЕ

Замена данной детали выполняется в дополнение
к операции замены панели крыши.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

1

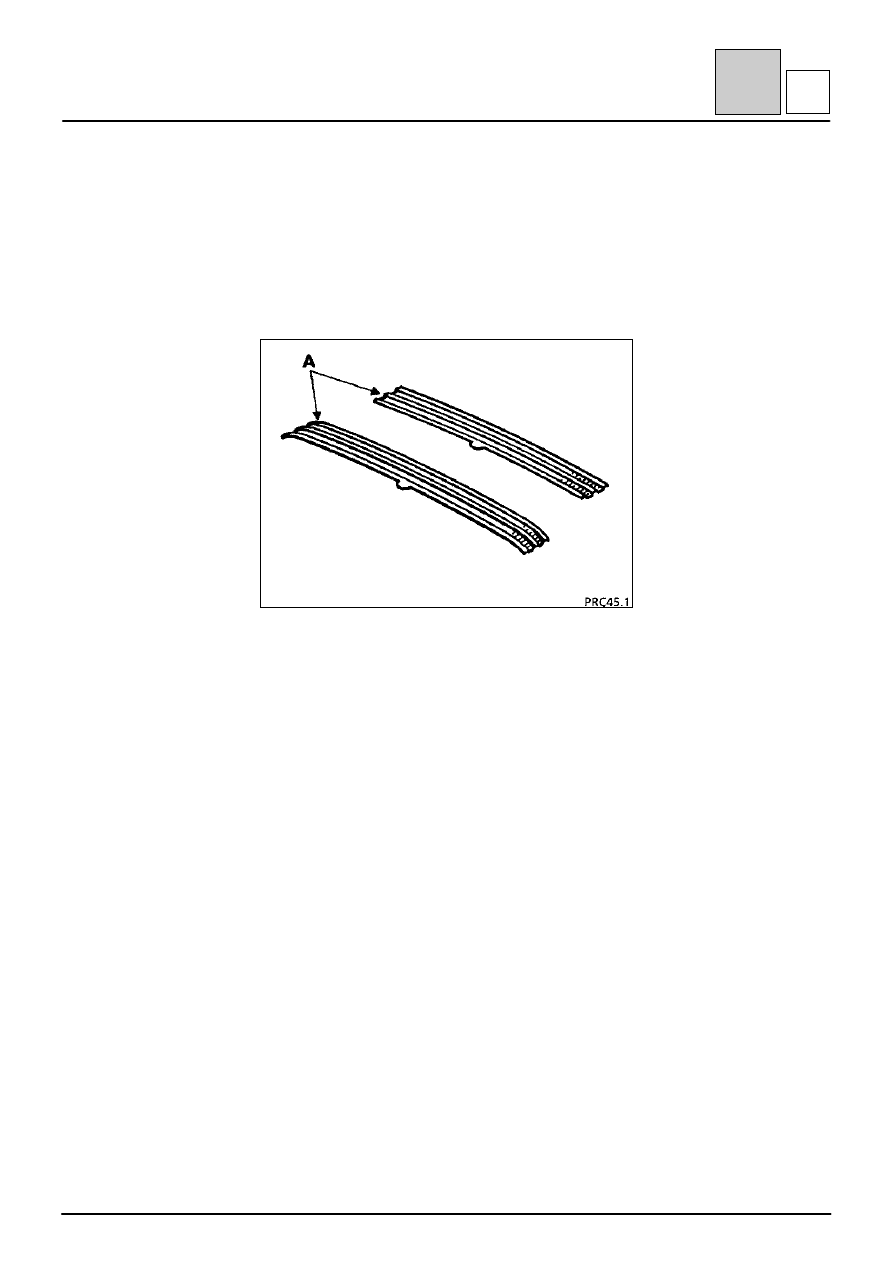

СОЕДИНЕНИЕ С ПАНЕЛЬЮ КРЫШИ

Толщина листового металла, мм

Панель крыши

0,9

Задняя поперечина крыши

0,8

Удаление сварных соединений

Удаление данного соединения не производится,
т. к. детали снимаются одновременно.

СВАРКА

В месте (А) 1 точка сварки листов трех толщин:
0,9+0,8+1,2.

ВЕРХНЯЯ ЧАСТЬ КУЗОВА

Замена задней поперечины крыши

45-6

45

B

2

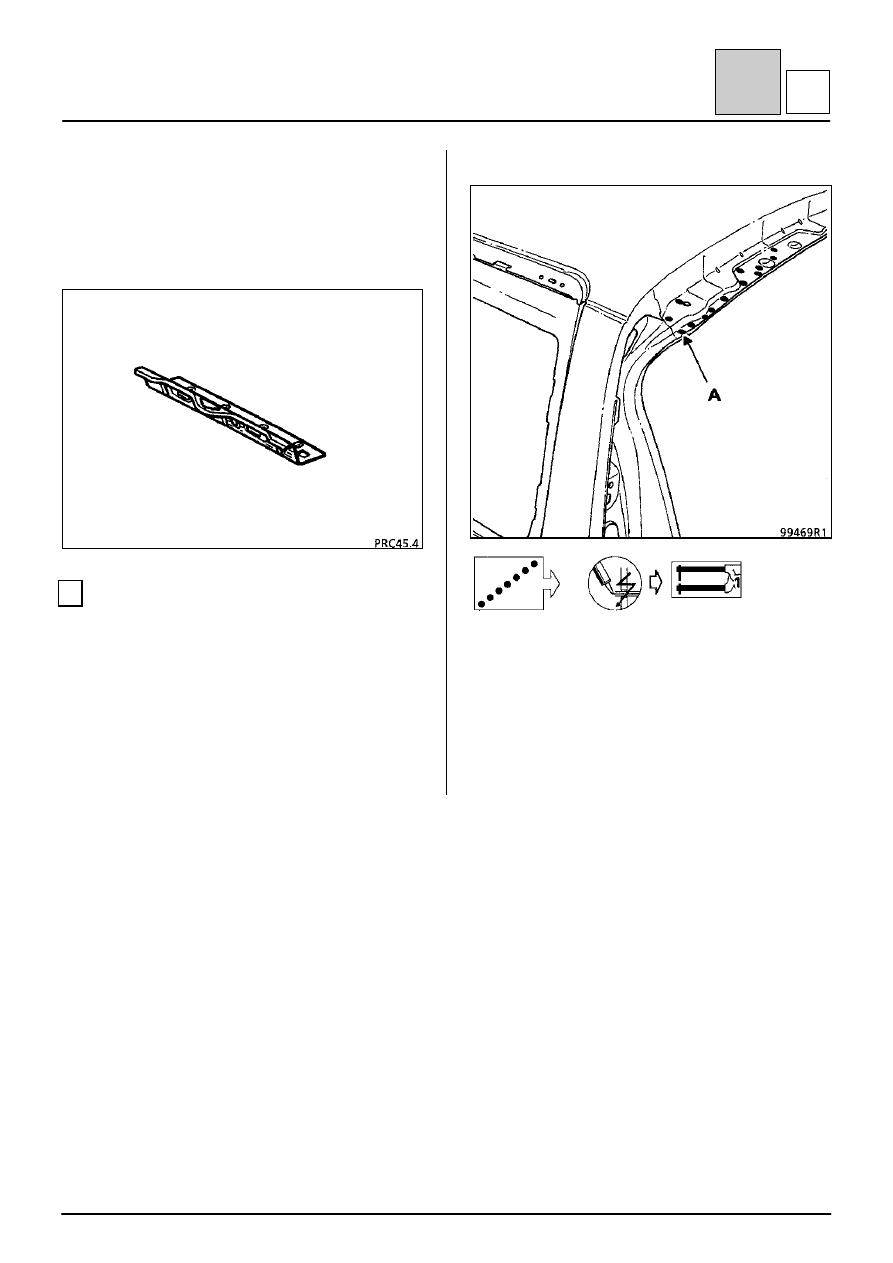

СОЕДИНЕНИЕ С ВЕРХНИМ УГЛОВЫМ
УСИЛИТЕЛЕМ

Толщина листового металла, мм

Поперечина

0,8

Угловой усилитель

1,2

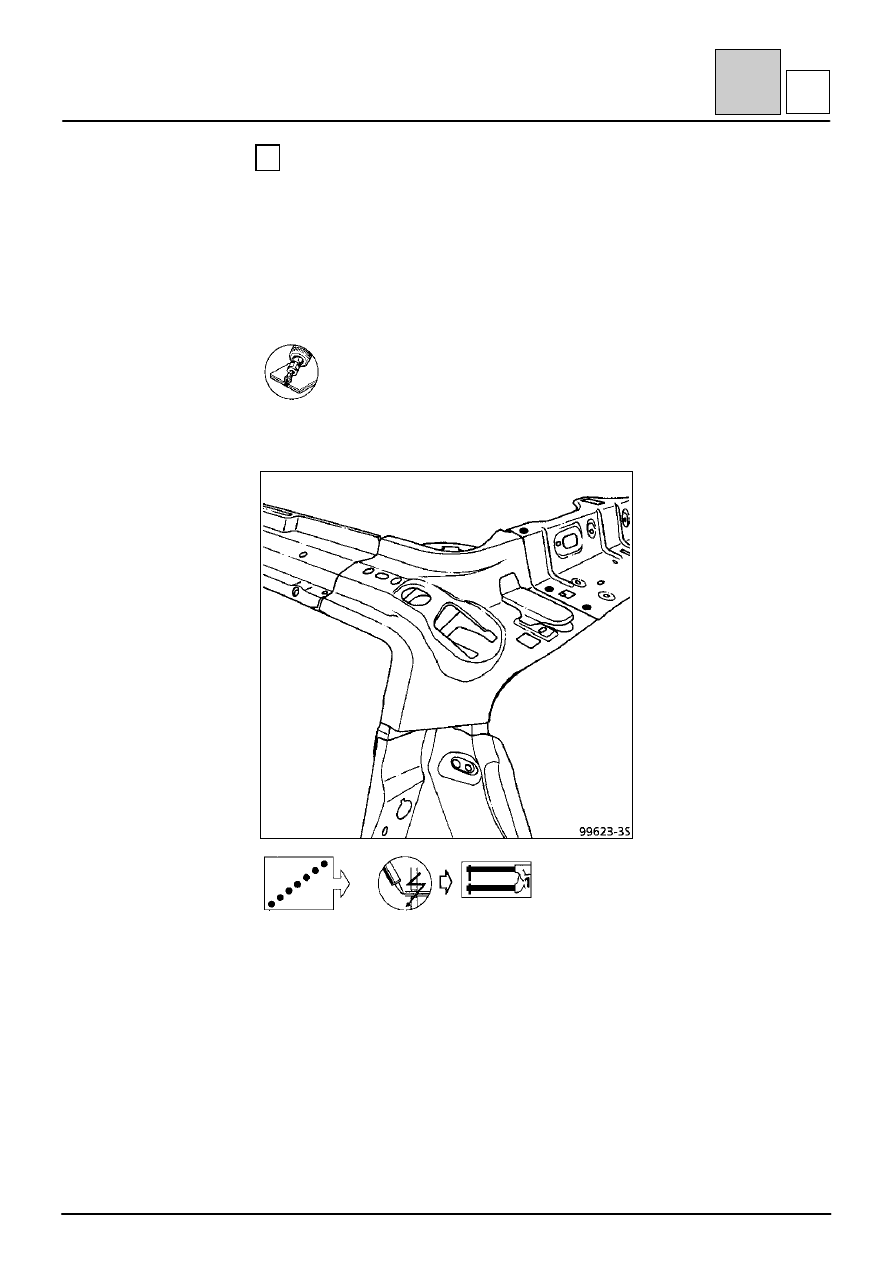

Удаление сварных соединений

3 точки электросварки листа толщиной 0,8
с каждой стороны

Сварка

ВЕРХНЯЯ ЧАСТЬ КУЗОВА

Замена усилителей крыши

45-7

45

C

ВВЕДЕНИЕ

Замена данных деталей производится в
дополнение к операции замены панели крыши.

См. подраздел 45-А, «Введение».

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО СКЛАДА

Деталь без комплектующих.

Механизмы и оборудование
кузова автомобиля

МЕХАНИЗМЫ НЕБОКОВЫХ

ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ КУЗОВА

ОСТЕКЛЕНИЕ КУЗОВА

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

КУЗОВА

ЭЛЕМЕНТЫ ВНУТРЕННЕЙ

БЕЗОПАСНОСТИ
