СНЯТИЕ И УСТАНОВКА ОБИВКИ ДВЕРЕЙ

Обивка передних дверей

72-3

72

ПРИМЕЧАНИЕ
При установке датчика закрытия двери закройте
замок и, прежде чем защелкнуть датчик,
убедитесь, что вставка вошла в нижнее
отверстие (D).

Отверните нижние винты крепления обивки двери
(«торкс» на 20).

Осторожно отсоединяя обивку двери от
фиксаторов, одновременно отсоедините
декоративную рамку внутренней ручки двери.

Во всех случая при снятии – установке обивки
двери строго обязательно заменять
уплотнитель и влагозащитный виниловый
фартук.

СНЯТИЕ И УСТАНОВКА ОБИВКИ ДВЕРЕЙ

Обивка задних дверей

72-4

72

СНЯТИЕ

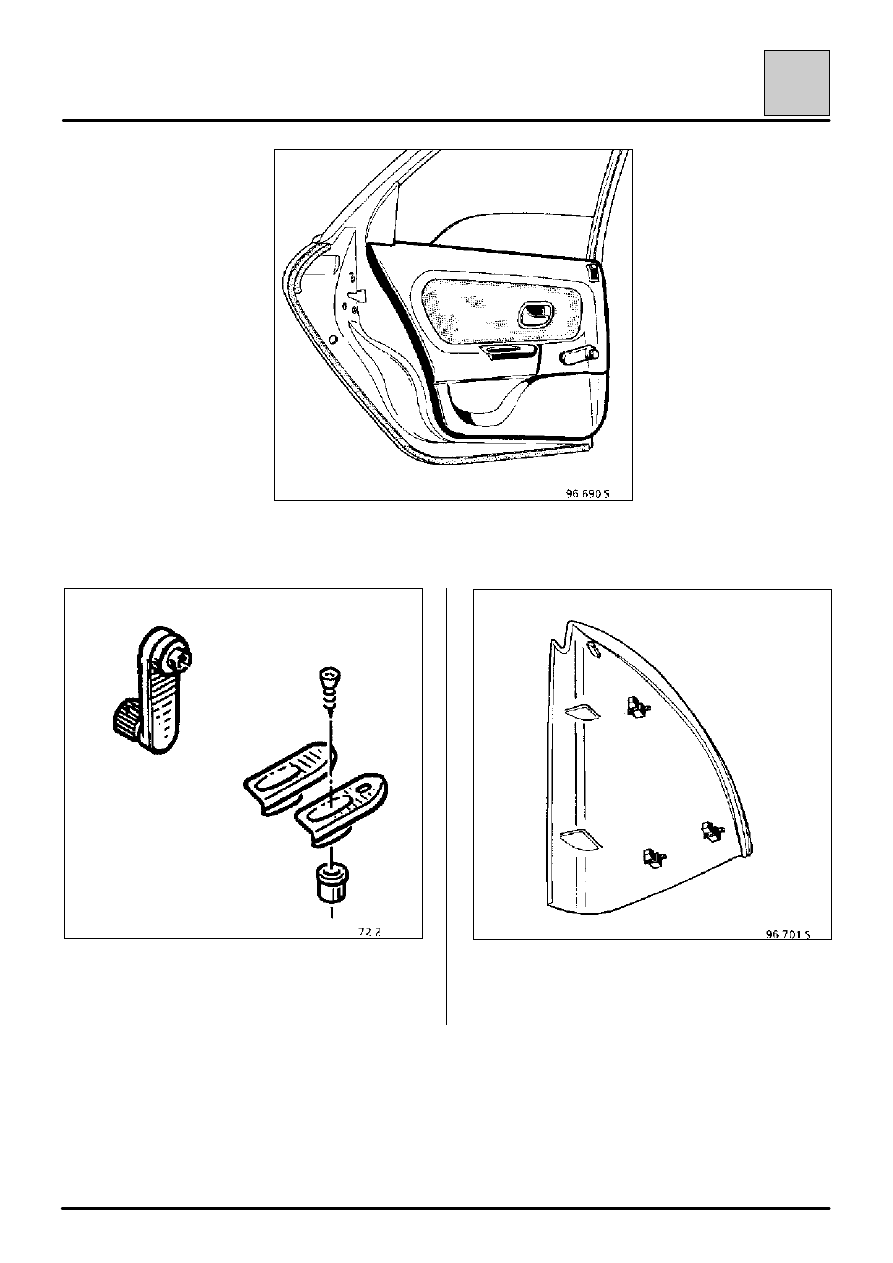

Снимите:
– рукоятку стеклоподъемника,
– ручка подлокотника.

Снимите внутреннюю облицовку (на рисунке —
внутренний вид).

СНЯТИЕ И УСТАНОВКА ОБИВКИ ДВЕРЕЙ

Обивка задних дверей

72-5

72

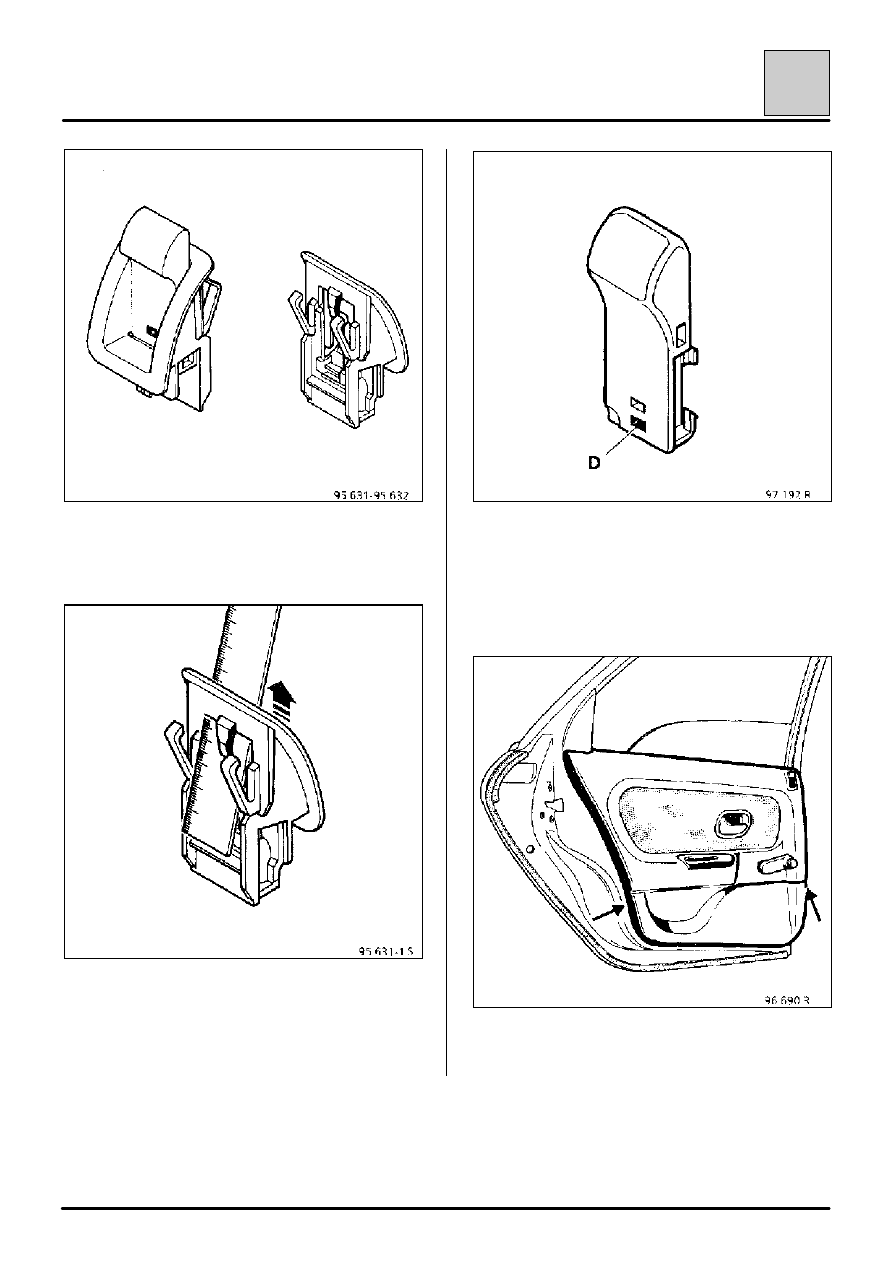

Снимите датчик сигнальной лампы закрытия
двери.

С помощью линейки, как показано на рисунке.

ПРИМЕЧАНИЕ
При установке датчика сигнальной лампы
закрытия двери закройте замок и, прежде чем
защелкнуть датчик, убедитесь, что вставка вошла
в нижнее отверстие (D).

Отверните винты крепления обивки и отсоедините
ее от фиксаторов.

СНЯТИЕ И УСТАНОВКА ОБИВКИ ДВЕРЕЙ

Обивка задних дверей

72-6

72

Осторожно отсоединяя обивку двери от
фиксаторов, одновременно отсоедините
декоративную рамку внутренней ручки двери (В).

Во всех случая при снятии – установке обивки
двери строго обязательно заменять
уплотнитель и влагозащитный виниловый
фартук.
