НАРУЖНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ КУЗОВА

Передний бампер

55-2

55

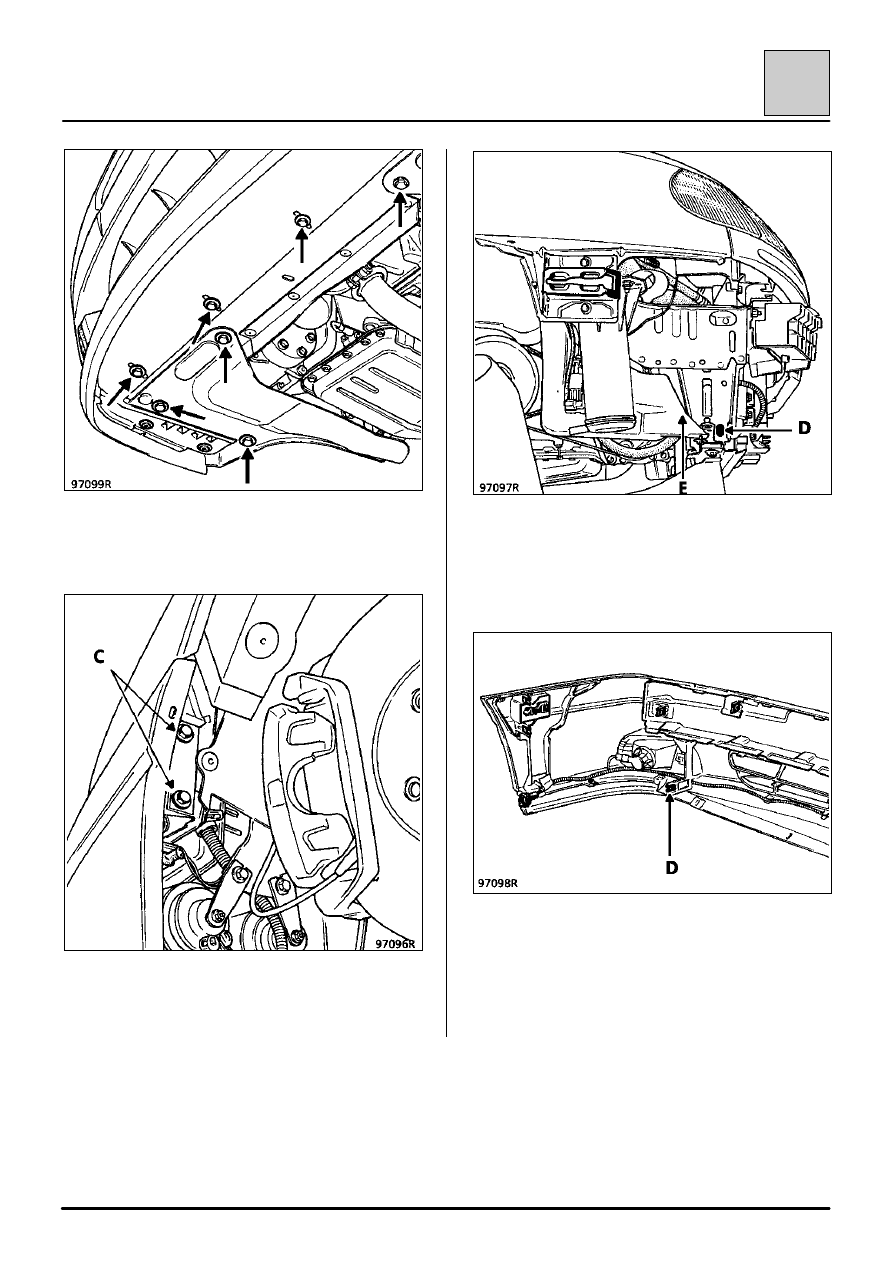

Выверните болты крепления пластмассовых
щитков снизу кузова.

Извлеките пластмассовые подкрылки колесных
арок, чтобы обеспечить доступ к боковым
болтам крепления (С).

Правая сторона: для освобождения нижнего
центрального фиксатора (D), расположенного на
конце лонжерона, частично демонтируйте бачок
стеклоомывателя (Е).

Вид нижнего фиксатора на конце лонжерона.

НАРУЖНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ КУЗОВА

Задний бампер

55-3

55

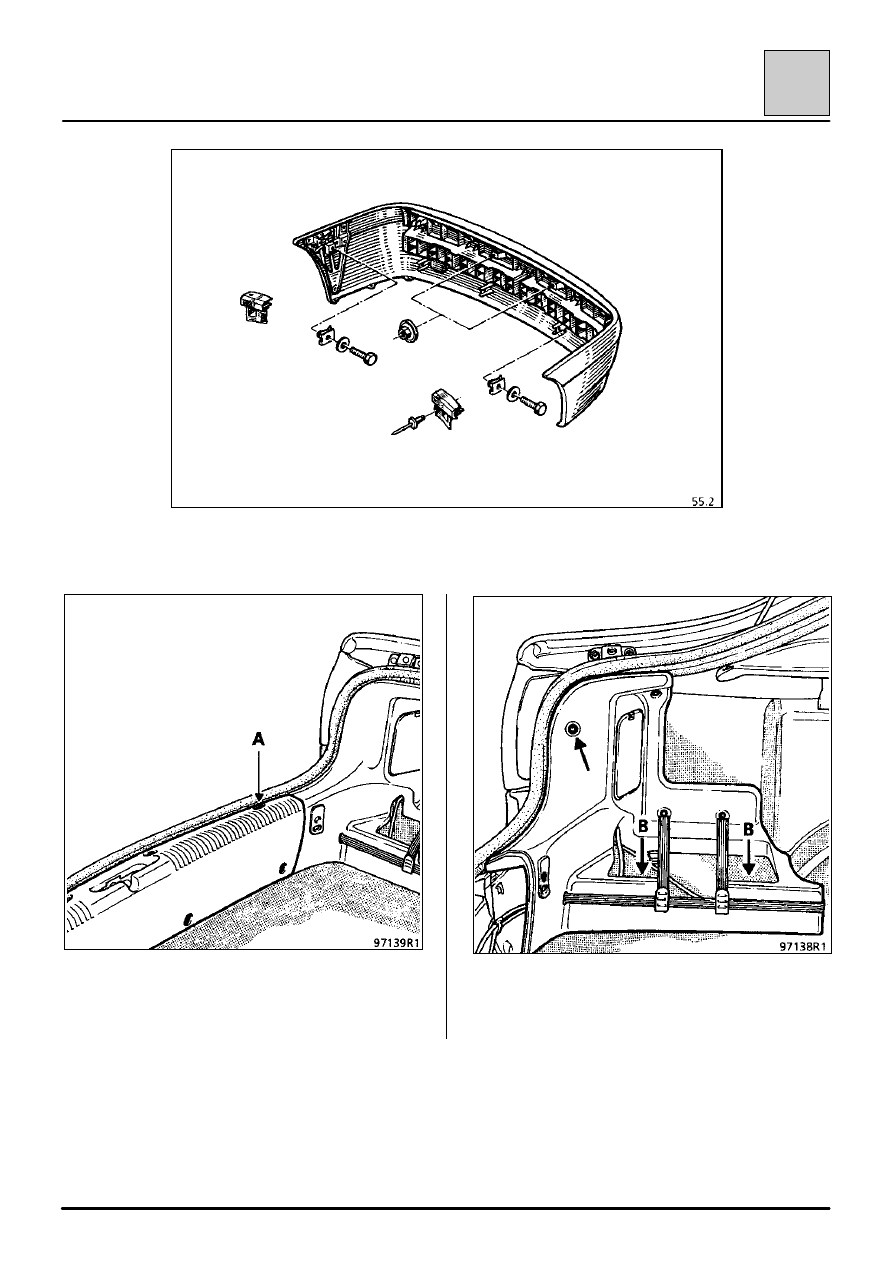

СНЯТИЕ

Снимите заднюю обивку багажника (винт «торкс»
на 20) (A).

Снимите угловую обивку левого заднего крыла
(винт «торкс» на 20) и два пластмассовых винта
(В) из пола багажного отсека.

НАРУЖНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ КУЗОВА

Задний бампер

55-4

55

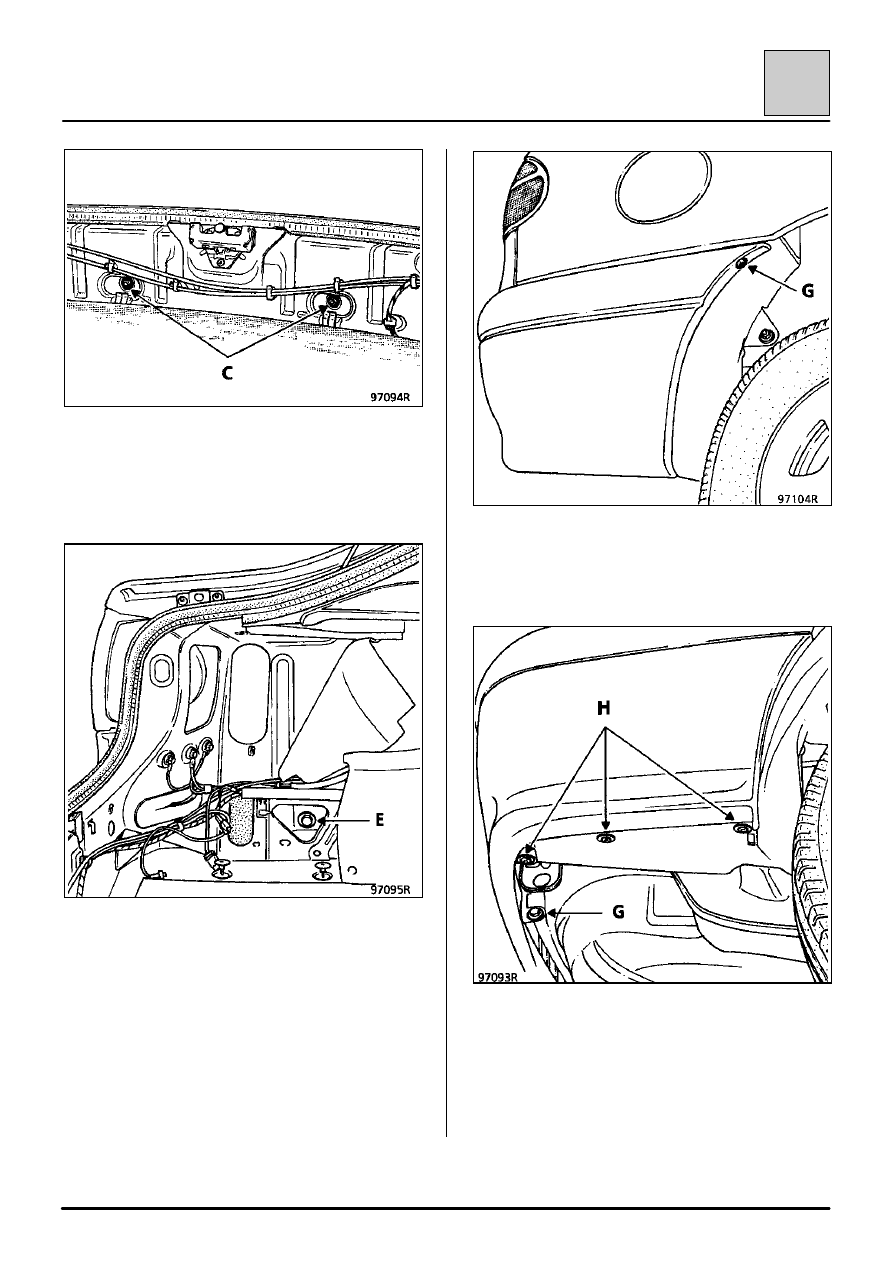

Снимите самоклеящиеся шумопоглощающие
пластины.

Отверните две гайки (С).

Выверните боковой болт крепления (Е) в задней
левой части автомобиля. В правой части такой
болт находится снизу крыла.

Выверните верхний винт «торкс» на 20 (G)
крепления пластмассовых подкрылков колесных
арок с обеих сторон автомобиля.

Снимите:
– три нижних винта «торкс» на 20 (Н) крепления

пластмассовых подкрылков колесных арок (на
обеих сторонах автомобиля),

– четыре нижних задних винта (G) крепления

бампера,

– бампер, потянув его назад.

НАРУЖНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ КУЗОВА

Задний бампер

55-5

55

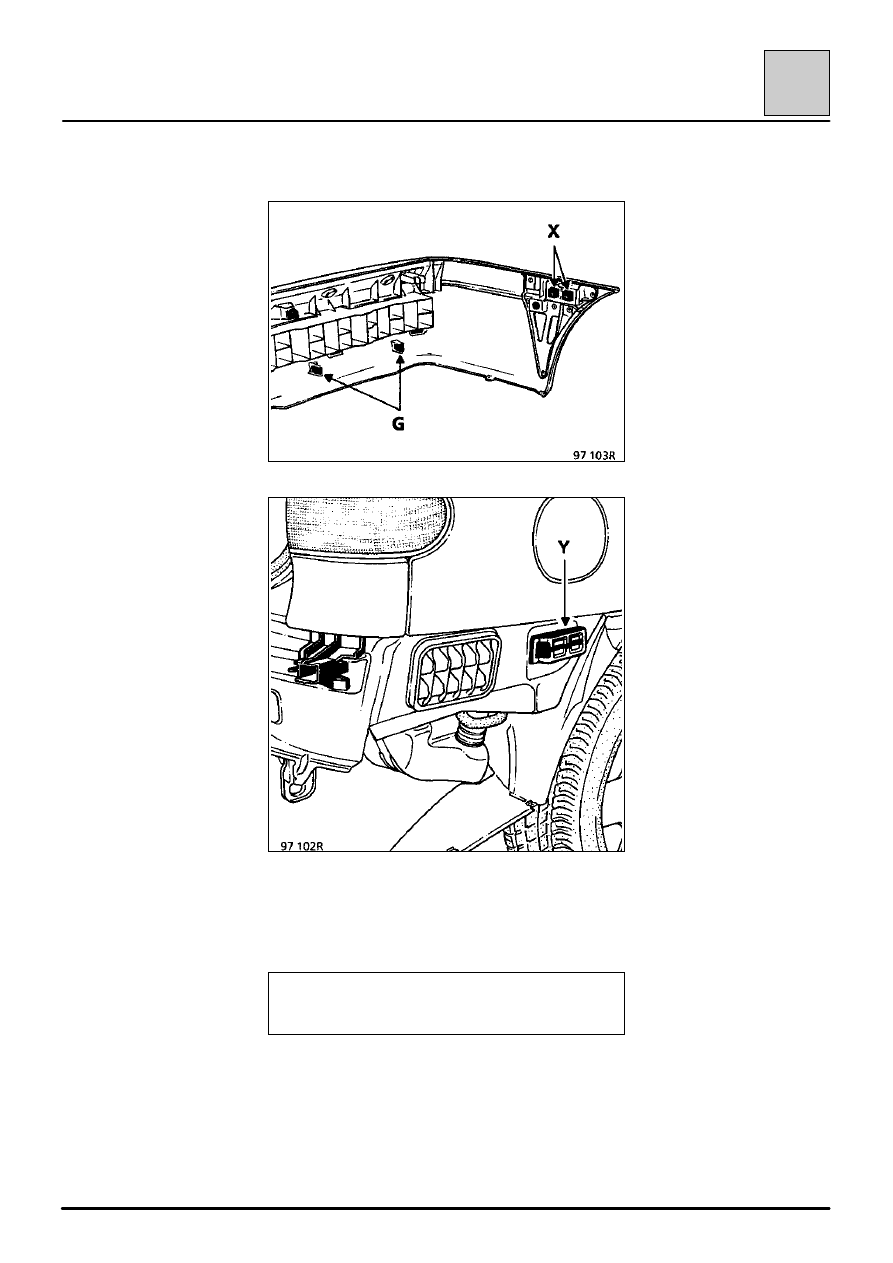

УСТАНОВКА

При установке бампера перед тем, как закрепить
его, убедитесь, что части (X) и (Y) надежно
закреплены.

ВАЖНОЕ ЗАМЕЧАНИЕ: Не забудьте установить
на место все самоклеящиеся шумопоглощающие
пластины.
