СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Диагностика

62-27

62

АВТОМАТИЧЕСКА

КОНТРОЛЬ С ПОМОЩЬЮ ПЕРЕНОСНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА ХR25 И КАССЕТЫ № 13

Подключите переносной диагностический прибор к диагностическому разъему автомобиля.

Установите переключатель в положение S8.

Включите зажигание.

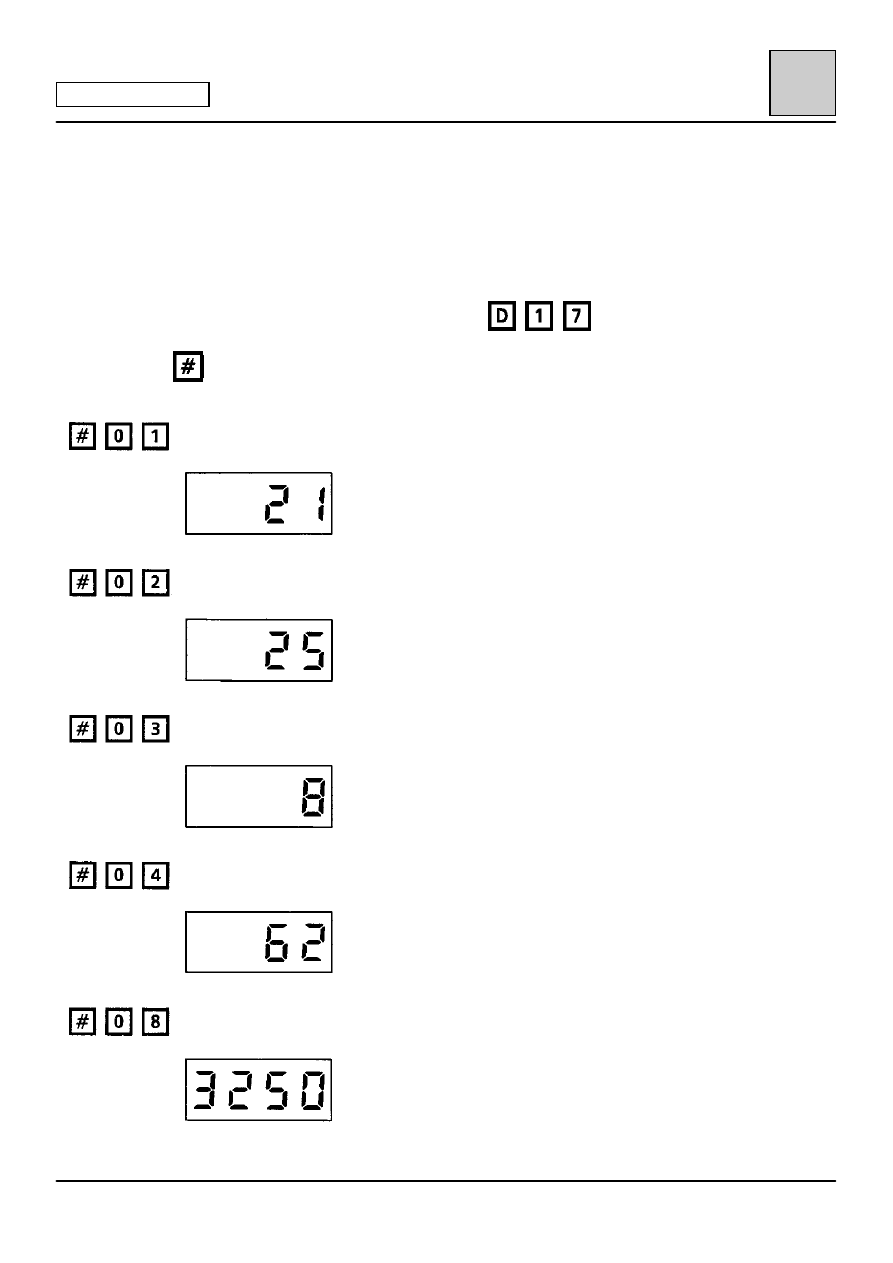

Введите специальный код для регулирования температуры

Затем введите

 и еще 2 цифры, чтобы получить доступ к информации, поступающей от электронного

блока управления

Температура воздуха внутри салона: величина в градусах Цельсия

Температура наружного воздуха: величина в градусах Цельсия

Температура испарителя: величина в градусах Цельсия

Температура охлаждающей жидкости: величина в градусах Цельсия

Скорость электровентилятора: величина в об/мин

Напр.:

Напр.:

Напр.:

Напр.:

Напр.:

3250 Положение STOP = 0
Макс. положение = прибл. 4000 об/мин.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Диагностика

62-28

62

АВТОМАТИЧЕСКА

ФУНКЦИЯ ЗАПОМИНАНИЯ ПЕРЕНОСНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА ХR25

Функция запоминания переносного диагностического прибора ХR25 позволяет определять и сохранять в
памяти значения различных параметров, чтобы последовательно считывать их один за другим и проверять
соответствие между ними.

Для установления связи прибора XR25 с электронным блоком необходимо набрать
в нужное время по выбору пользователя.

УДАЛЕНИЕ ИНФОРМАЦИИ С ПОМОЩЬЮ КАССЕТЫ № 13

Подключите переносной диагностический прибор ХR25 к диагностическому разъему.

Установите переключатель в положение S8.

Включите зажигание, но не начинайте движение.

Наберите на клавиатуре код регулирования кондиционера

Наберите код

На центральном дисплее высвечивается:

Активизируйте команду удаления записанных данных нажатием на

Сразу после этого на центральном дисплее появится

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Диагностика

62-29

62

АВТОМАТИЧЕСКА

ОТОБРАЖЕНИЕ И ЗНАЧЕНИЯ КАЖДОГО ИЗ БАРГРАФОВ

Отображение не высвечивается

1

1

Высвечивается после установления связи

между ХR25 и электронным блоком

кондиционера

Высвечивается: неисправность датчика

температуры воздуха внутри салона

2

2

Высвечивается: неисправность датчика

температуры охлаждающей жидкости

Высвечивается: неисправность датчика

температуры наружного воздуха

3

3

Высвечивается: неисправность датчика

температуры воздуха в испарителе

Высвечивается: неисправность датчика

температуры поверхности панели приборов

4

4

Не высвечивается

Высвечивается: неисправность

двигателя

привода заслонки воздухосмесителя

5

5

Высвечивается: неисправность двигателя

привода заслонки воздухораспределителя

Высвечивается: неисправность

электродвигателя заслонки рециркуляции

6

6

Высвечивается: неисправность

электровентилятора

Высвечивается: неисправность

электровентилятора

7

7

Не высвечивается

Высвечивается: неисправность цепи

управления обогревом заднего стекла (цепь

контролируется до реле)

8

8

Высвечивается: неисправность реле

электровентилятора

Высвечивается: неисправность цепи

управления электрообогревом ветрового

стекла (цепь контролируется до реле)

9

9

Не высвечивается

Высвечивается: неисправность цепи

управления муфтой включения компрессора

10

10

Не высвечивается

Высвечивается когда есть + на

вспомогательном оборудовании

11

11

Высвечивается при включенных габаритных

фонарях

Высвечивается когда есть + после замка

зажигания

12

12

Не высвечивается

Не высвечивается

13

13

Не высвечивается

Не высвечивается

14

14

Не высвечивается

Не высвечивается

15

15

Не высвечивается

Не высвечивается

16

16

Не высвечивается

Не высвечивается

17

17

Не высвечивается

Не высвечивается

18

18

Не высвечивается

Не высвечивается

19

19

Не высвечивается

Не высвечивается

20

20

Не высвечивается

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Диагностика

ALP = Алгоритм поиска неисправности

e56561.0

62-30

62

НЕАВТОМАТИЧЕСКАЯ

РЕКЛАМАЦИИ КЛИЕНТА

ПОЛОЖЕНИЕ

(Воздухосмесительная заслонка в положении подачи только горячего

воздуха)

Проблема с распределением воздуха к ногам на всех местах

(управление заслонкой с помощью тросика)

ALP 1

Недостаточная подача воздуха к ногам на всех местах

ALP 2

Недостаточная эффективность обогрева

ALP 3

Отсутствие обогрева

ALP 4

Избыточный обогрев

ALP 5

Недостаточный обогрев на задних сиденьях

ALP 6

ПОЛОЖЕНИЕ

или

(Воздухосмесительная заслонка в положении подачи только горячего

воздуха)

Проблема с распределением воздуха в режиме

оттаивания/антиобледенения (управление заслонкой с помощью

тросика)

ALP 1

Недостаточная подача воздуха в режиме оттаивания/антиобледенения

ALP 2

Недостаточная эффективность функций оттаивания/антиобледенения

ALP 7
