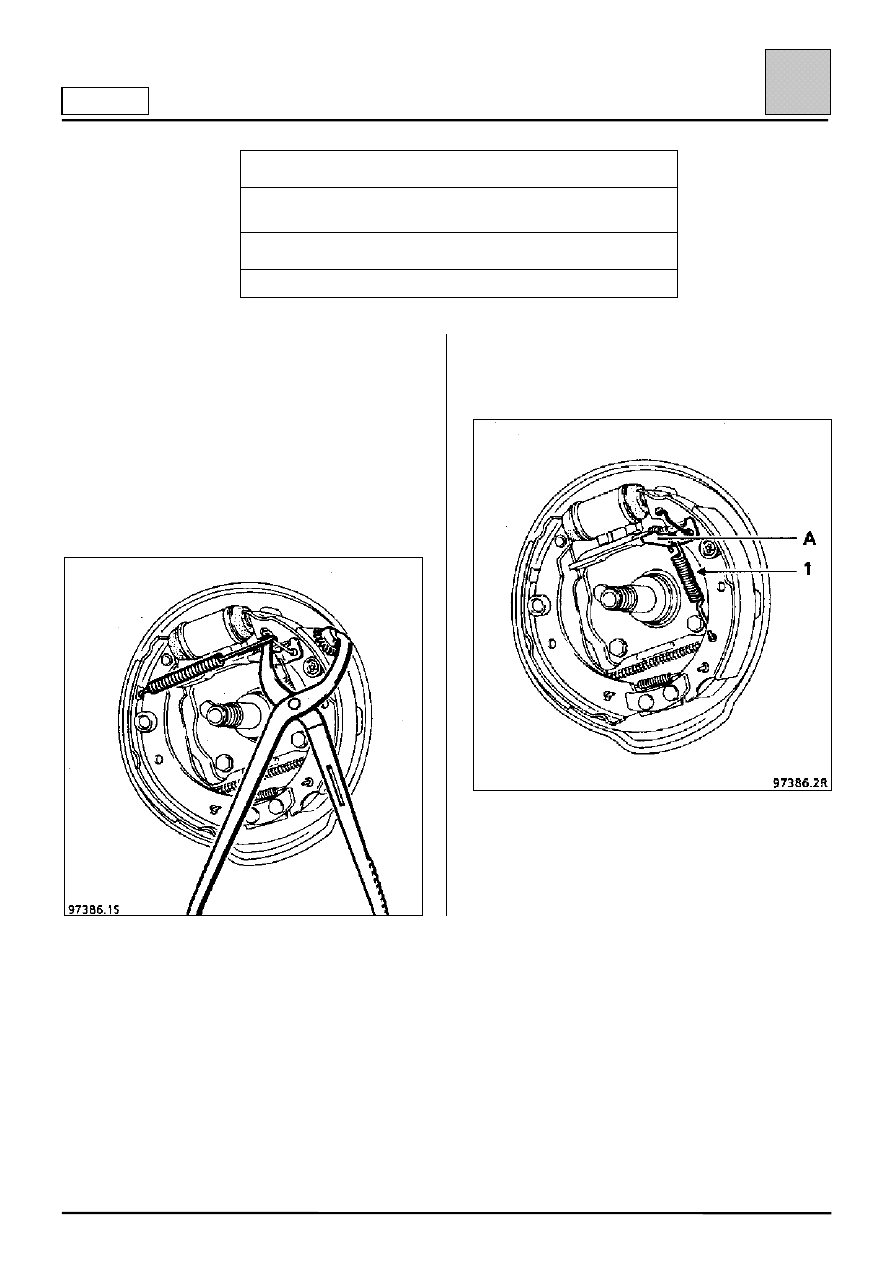

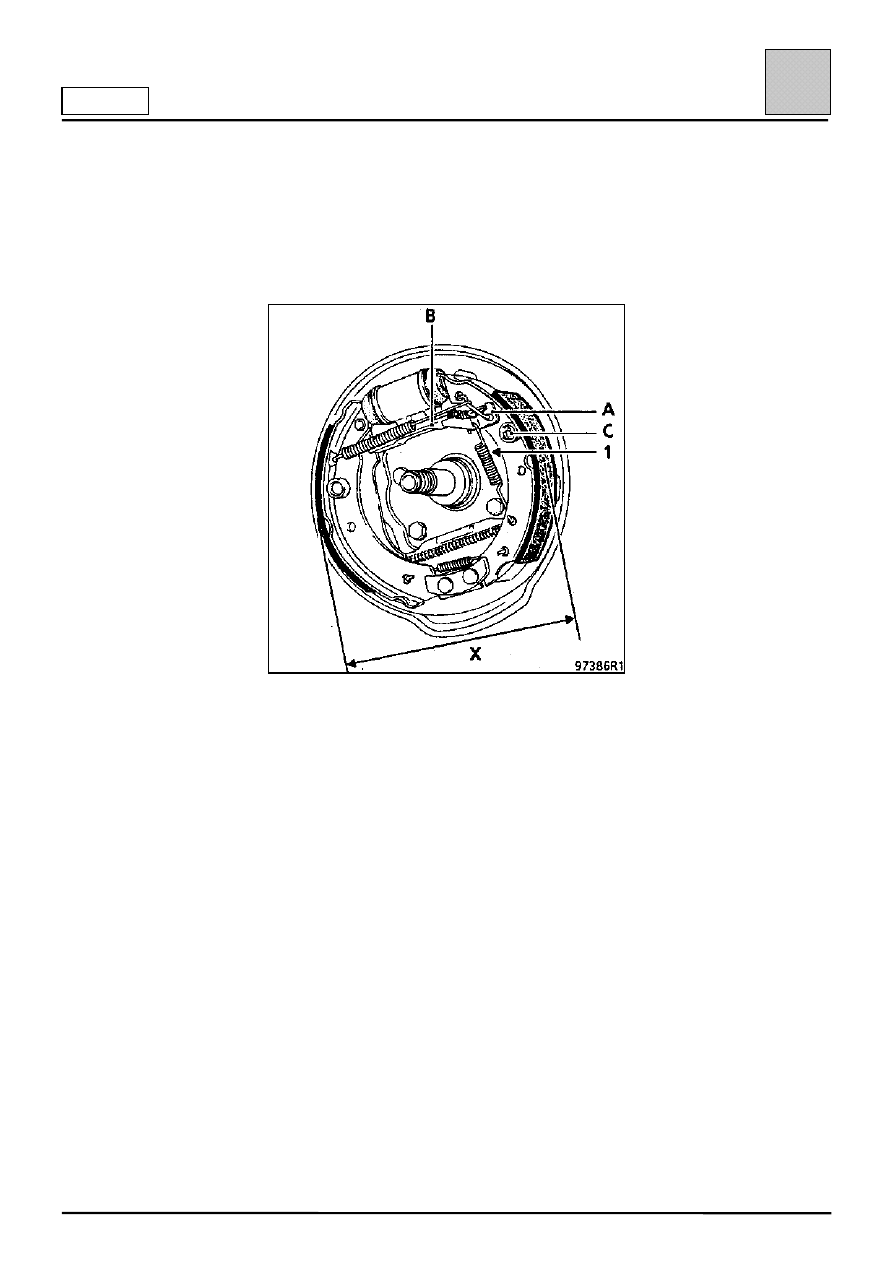

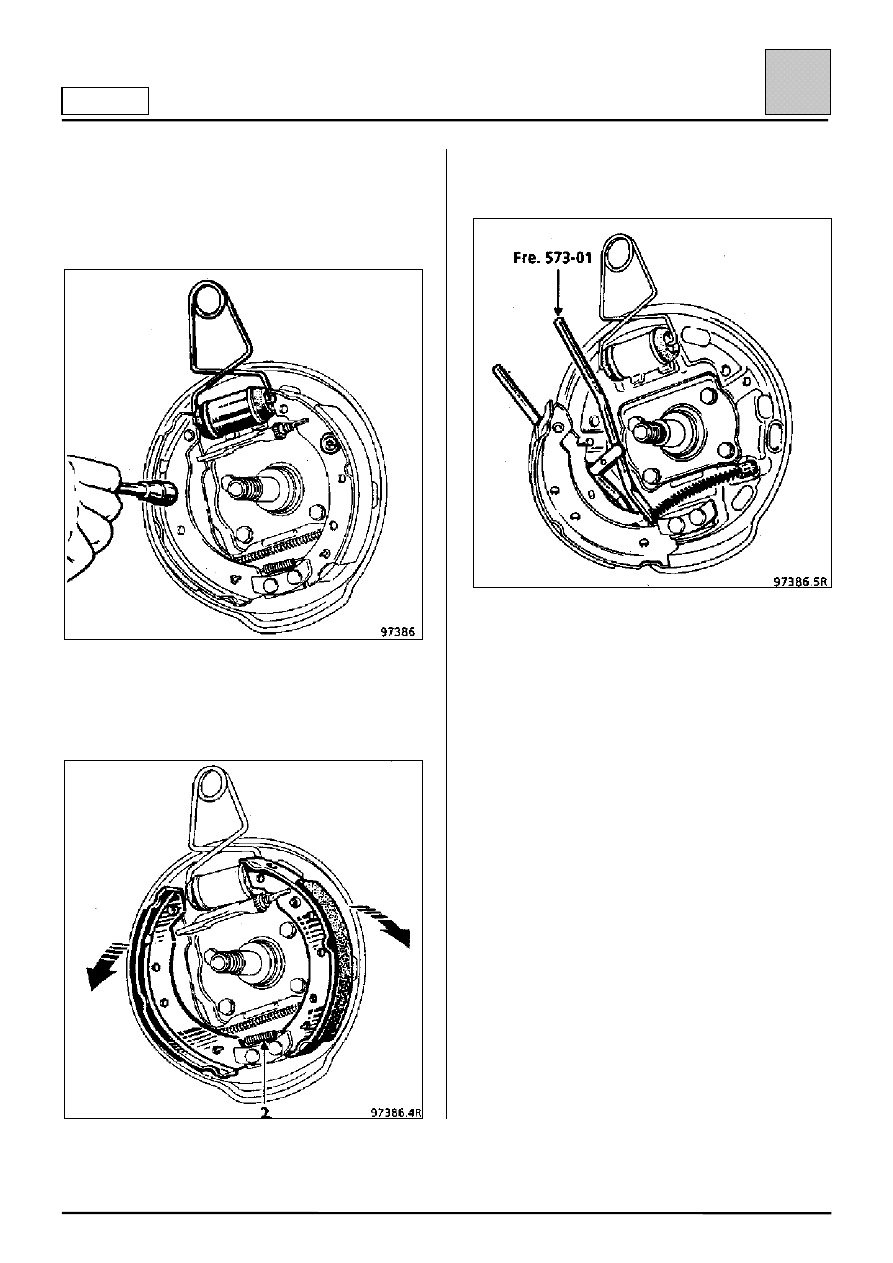

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозные колодки (барабанный тормозной механизм

)

33-11

33

GIRLING

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Fre. 573-01

Щипцы для троса привода стояночного
тормоза

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

Клещи для пружин тормозных колодок

СНЯТИЕ

Замену тормозных колодок проводите
одновременно на обоих тормозных механизмах,
т.е. обе пары колодок; никогда не устанавливайте
колодки разных изготовителей и разного типа.

Снимите:
– тормозной барабан (см. предыдущий

параграф),

– верхнюю стяжную пружину,

– натяжную пружину (1) регулировочного

рычага (А),

– регулировочный рычаг (А).

Установите зажим на поршни рабочего цилиндра.

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозные колодки (барабанный тормозной механизм

)

33-12

33

GIRLING

Снимите:
– боковые фиксаторы, прижимающие тормозные

колодки к тормозному щиту (c помощью
торцевого ключа, например, надавите на
фиксатор и поверните его на 1/4 оборота),

– колодки, соединив их над цапфой, чтобы

освободить нижнюю пружину (2),
расположенную позади неподвижного упора.

– трос привода стояночного тормоза, пользуясь

щипцами Fre. 573-01.

Удалите пыль с тормозных барабанов и щитов.

УСТАНОВКА

ПРИМЕЧАНИЕ: Детали тормозных механизмов
правой и левой сторон различаются.
Убедитесь в том, что используется деталь,
соответствующая данной стороне.

Проверьте состояние барабанов и тормозных
шлангов.

Пользуясь щипцами Fre. 573-01 прикрепите трос
стояночного тормоза.

Прикрепите нижнюю стяжную пружину к
тормозным колодкам.

Соедините тормозные колодки над цапфой.

Заведите нижнюю стяжную пружину за опорный
палец колодок.

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозные колодки (барабанный тормозной механизм

)

33-13

33

GIRLING

Установите:
– тормозные колодки,
– разжимную планку (В),
– фиксаторы (С) тормозных колодок (нажмите и

поверните на 1/4 оборота),

– натяжную пружину (1) регулировочного

рычага,

– регулировочный рычаг (А).

Убедитесь в том, что концы нижней и верхней
стяжных пружин правильно расположены на
тормозных колодках.

РЕГУЛИРОВКА

С помощью отвертки проведите диаметральную
регулировку тормозных колодок с помощью
разжимной планки (В), чтобы получить диаметр:

Х = 202,2 – 202,7 мм.

Проведите такую же регулировку на другом
тормозном механизме.

Установите тормозной барабан, шайбу и гайку
ступицы.

Затяните гайку ступицы с рекомендуемым
моментом.

Отрегулируйте положение тормозных колодок
путем нескольких нажатий на педаль тормоза.

Отрегулируйте стояночный тормоз.

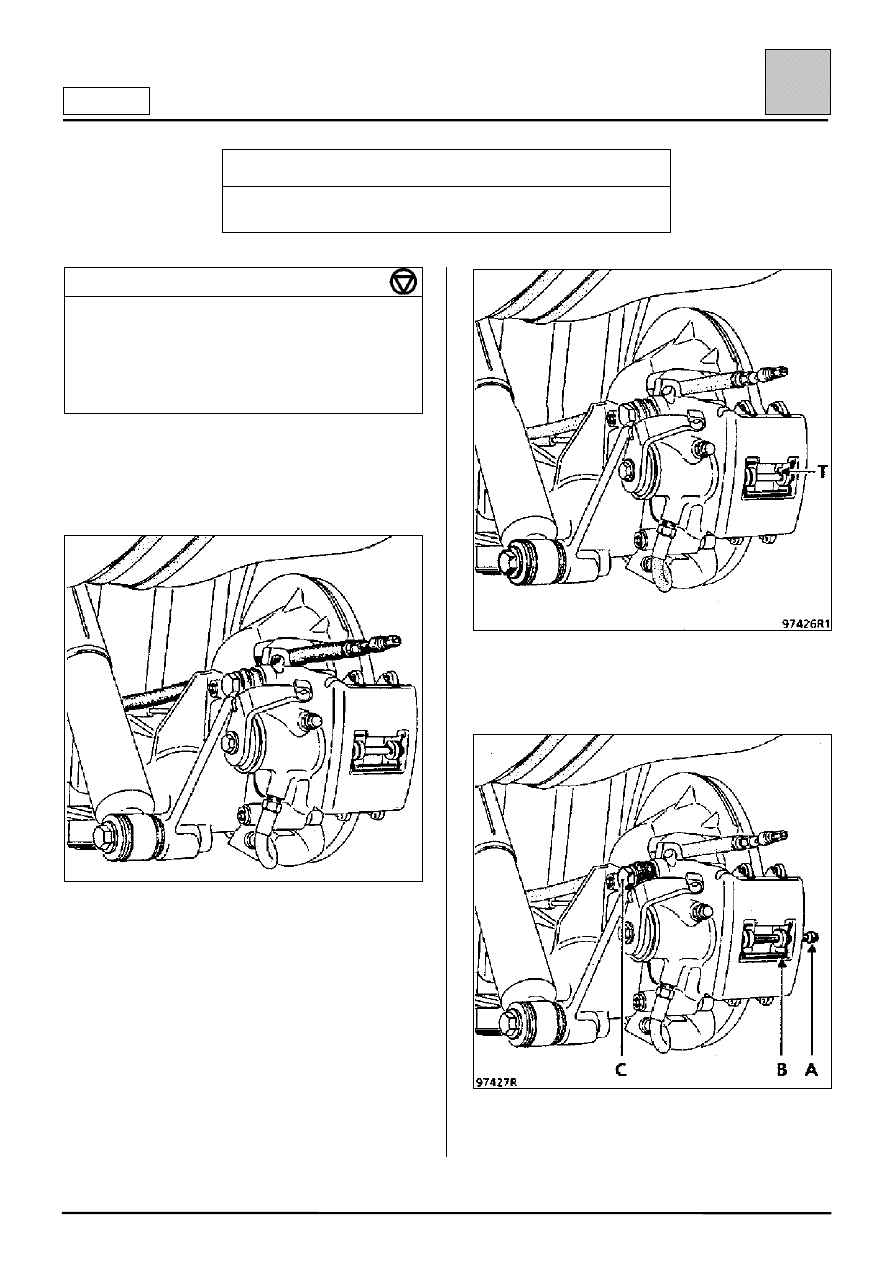

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозные колодки (дисковый тормозной механизм

)

33-14

33

BREMBO

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Fre. 1190

Ключ для утапливания поршней рабочих
цилиндров BREMBO

МОМЕНТЫ ЗАТЯЖКИ (даН

⋅⋅⋅⋅м)

Болты крепления колес 4 болта

10

5 болтов

10

Болт дополнительного пальца скобы
суппорта

3,5

Болт крепления плавающего пальца
скобы

7

СНЯТИЕ

Отсоедините трос привода стояночного тормоза.

Удалите:
– стопорный шплинт (Т);

– фиксирующий палец колодок (А) (с помощью

выколотки для цилиндрических штифтов);

– пружину (В);
– болт направляющего пальца скобы (С).
