ДВИГАТЕЛЬ F8Q 630/662

ДИАГНОСТИКА

СИСТЕМА ВПРЫСКА LUCAS ДЛЯ ДИЗЕЛЬНЫХ

ДВИГАТЕЛЕЙ

ОГЛАВЛЕНИЕ

Стр.

Предварительные сведения ...............................................................................01
Карточка XR25 .....................................................................................................02
Интерпретация барграфов XR25 ........................................................................05
Помощь ................................................................................................................31
Контроль соответствия........................................................................................32
Контроль соответствия........................................................................................37
Алгоритмы поиска неисправностей ....................................................................38

DPCF01 1.0

13-1

СИСТЕМА ВПРЫСКА LUCAS ДЛЯ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ

Диагностика - Предварительные сведения

13

УСЛОВИЯ ПРИМЕНЕНИЯ АЛГОРИТМОВ ПОИСКА НЕИСПРАВНОСТЕЙ, ОПИСАННЫХ В
ЭТОМ РУКОВОДСТВЕ

Методы контроля, описанные в этом руководстве, могут использоваться только в том
случае, если показания, которые наблюдаются на приборе XR25 при включении зажигания,
в точности соответствуют показаниям, описанным для каждой неисправности.

Если на неисправность указывает мигание барграфа, условия, подтверждающие наличие
реальной неисправности (и необходимость применения указанного алгоритма поиска
неисправности), приведены в рамке «Указания» или в начале раздела, посвященного
интерпретации барграфа.

Если интерпретация барграфа описана только для случая, когда он высвечен (не мигает),
использование этих алгоритмов для мигающего барграфа не позволит выявить причину
записи этой неисправности в память. В этом случае следует проверить только проводку и
качество подсоединения элемента, на неисправность которого указывает прибор
(неисправность записана в память, но в момент контроля не присутствует).

ПРИМЕЧАНИЕ: Перед подключением прибора XR25 зажигание должно быть выключено.

СРЕДСТВА, НЕОБХОДИМЫЕ ДЛЯ РАБОТЫ С ЦИФРОВОЙ СИСТЕМОЙ ВПРЫСКА DPC

- Прибор XR25.

- Кассета XR25 № 17 минимум.

- Контрольная 25-контактная плата Elé. 1332 для выполнения работ на разъеме

компьютера.

F8Q

630/662

DPCF01 1.0

13-2

СИСТЕМА ВПРЫСКА LUCAS ДЛЯ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ

Диагностика - Карточка XR25

13

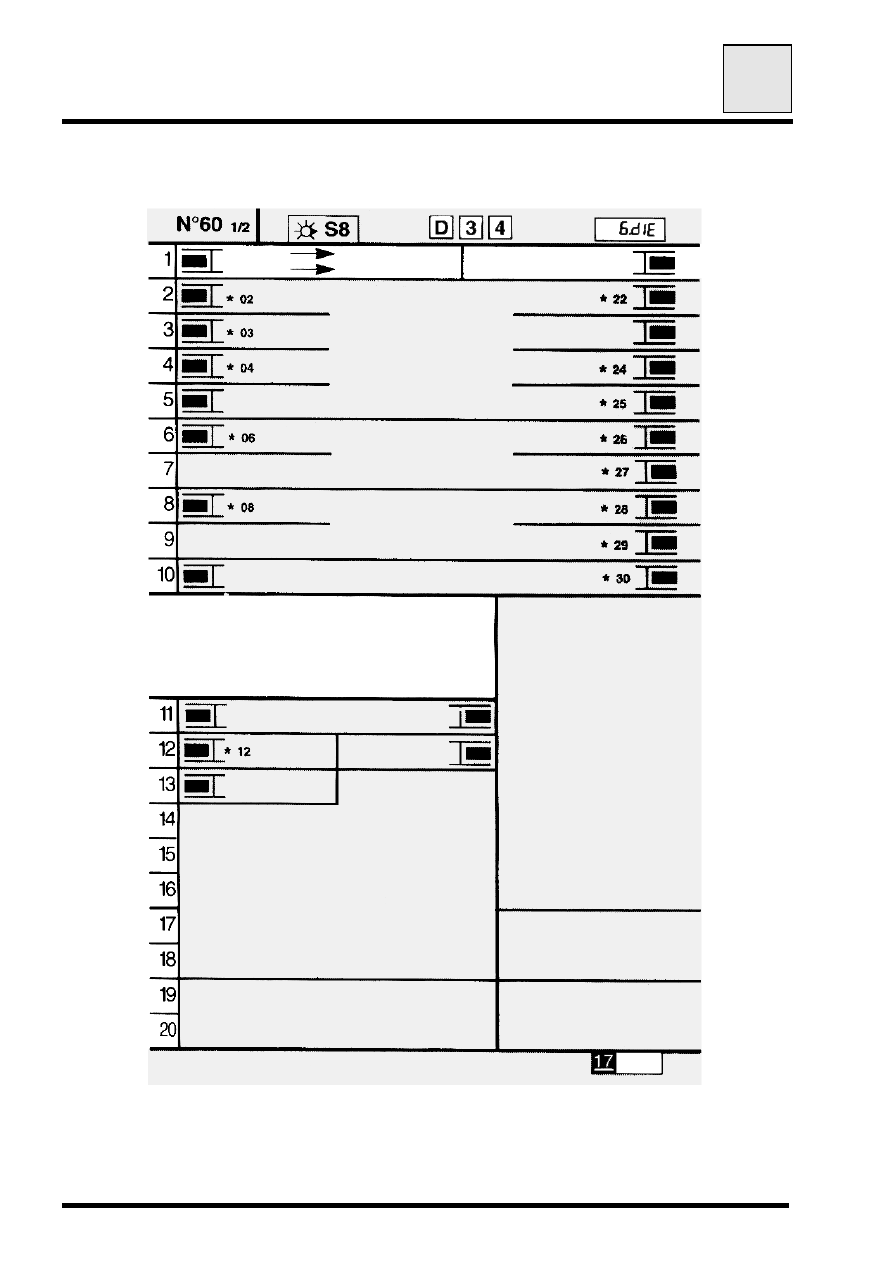

ПРЕДСТАВЛЕНИЕ КАРТОЧКИ XR25 № 60, СТОРОНА 1/2

FI21760-1

код:

индикация:

ВЫСВЕЧЕН

ТЕСТ НЕИСПРАВНОСТИ

ПОГАШЕН

ПЕРЕВЕРНУТЬ КАРТОЧКУ

КОД ПРИСУТСТВУЕТ

ТЕМПЕРАТУРА ОХЛАЖ-
ДАЮЩЕЙ ЖИДКОСТИ

ТЕМПЕРАТУРА

ВОЗДУХА

ПОТЕНЦИОМЕТР
НАГРУЗКИ

ЦЕПИ

ДАТЧИКОВ

СИГНАЛ ОТ РУЛЕВОГО

КОЛЕСА

СКОРОСТЬ
АВТОМОБИЛЯ

АТМОСФЕРНОЕ

ДАВЛЕНИЕ

ПОДЪЕМ ИГЛЫ

АЛЬТИМЕТРИЧЕСКИЙ

КОРРЕКТОР

ОПЕРЕЖЕНИЕ

ЦЕПИ

УСКОРЕННЫЙ

ХОЛОСТОЙ ХОД

ЭЛЕКТРО-

КЛАПАНОВ

РЕЦИРКУЛЯЦИЯ

ВЫХЛОПНЫХ

ГАЗОВ

ПРЕДВАРИТЕЛЬНЫЙ
ПОДОГРЕВ № 1

ЦЕПИ

ПРЕДВАРИТЕЛЬНЫЙ

ПОДОГРЕВ № 2

УПРАВЛЕНИЯ

РЕЛЕ

УСИЛИТЕЛЬ

РУЛЕВОГО

УПРАВЛЕНИЯ

НЕИСПРАВНОСТЬ

ЦЕПИ СИГНАЛЬНЫХ

ЛАМП

ПРЕДВАРИТЕЛЬ-

НЫЙ ПОДОГРЕВ

ВПРЫСК В ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

(НЕИСПРАВНОСТИ)

Стирание из памяти информации о
неисправностях

:

G0**

Запрос на контроль состояний

:

G01*

ГРУППА
№ 1

СВЕЧИ ПРЕДВА-

РИТЕЛЬНОГО

ПОДОГРЕВА

ГРУППА

№ 2

АККУМУЛЯТОР-
НАЯ БАТАРЕЯ

В КОМПЬЮТЕР НЕ ВВЕ-

ДЕНЫ ДАННЫЕ О ПОЛ-

НОСТЬЮ НАЖАТОЙ И

ОТПУЩЕННОЙ ПЕДАЛИ

ВЫКЛЮЧЕНИЕ
КОНДИЦИОНЕРА

ДОПОЛНИТЕЛЬНЫЙ КОНТРОЛЬ: #..

02

Температура

охлаждающей жидкости

°C

03

Температура воздуха

°C

04

Напряжение

аккумуляторной батареи

В

06

Частота вращения

двигателя

об/мин

16

Атмосферное

давление

гПа

17

Потенциометр

дроссельной заслонки

%

18

Скорость автомобиля км/час

24

Относительное

циклическое открытие

электроклапана

рециркуляции выхлопных

газов

%

32

Смещение

опережения

градусы

Конец диагностики

: G13*

Каталожный номер

: G70*

 Выявленные неисправности:

 нажать V и 9

 Возвращение в режим

диагностики

 :  D
