ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ЗАДНЕЙ ЧАСТИ КУЗОВА

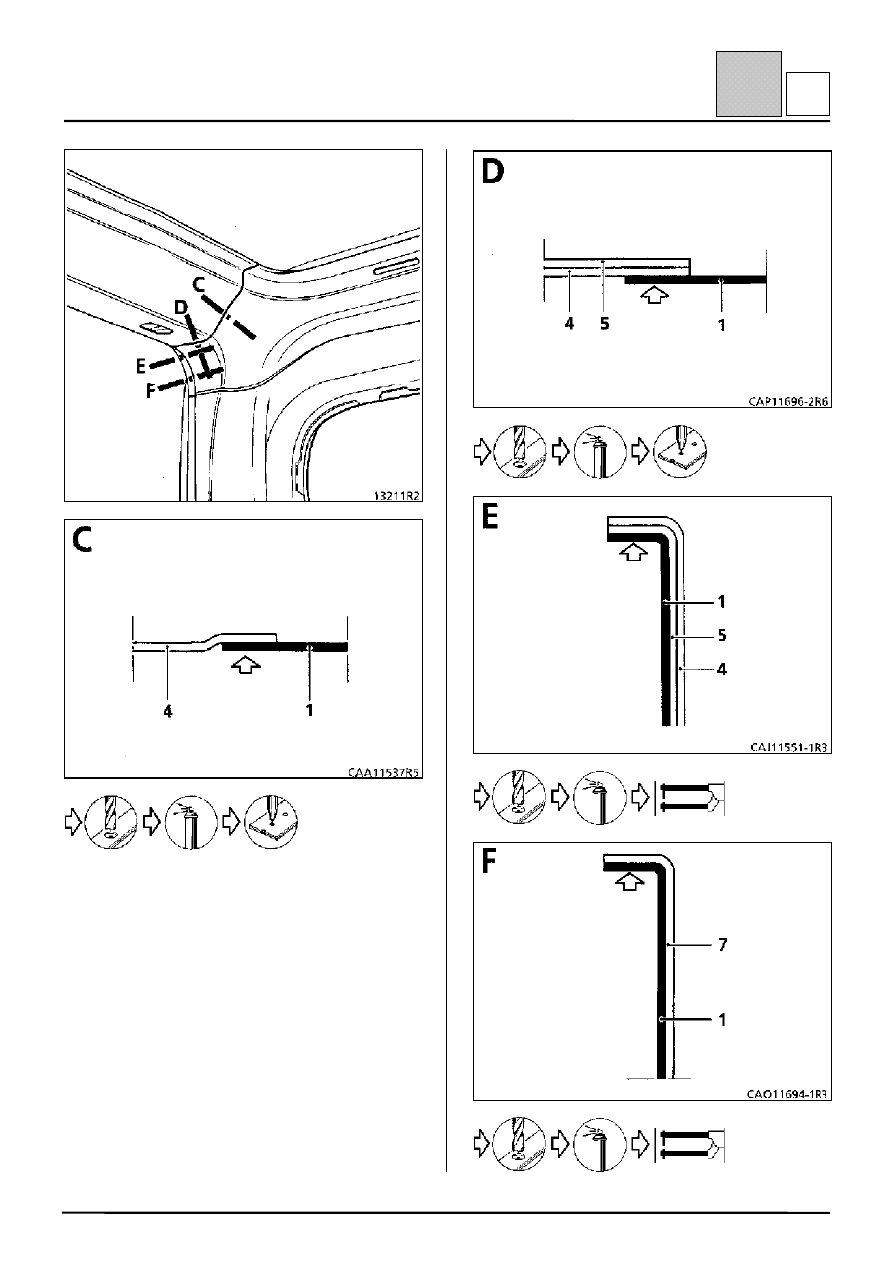

Внутренний продольный профиль края крыши

44-27

44

D

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ЗАДНЕЙ ЧАСТИ КУЗОВА

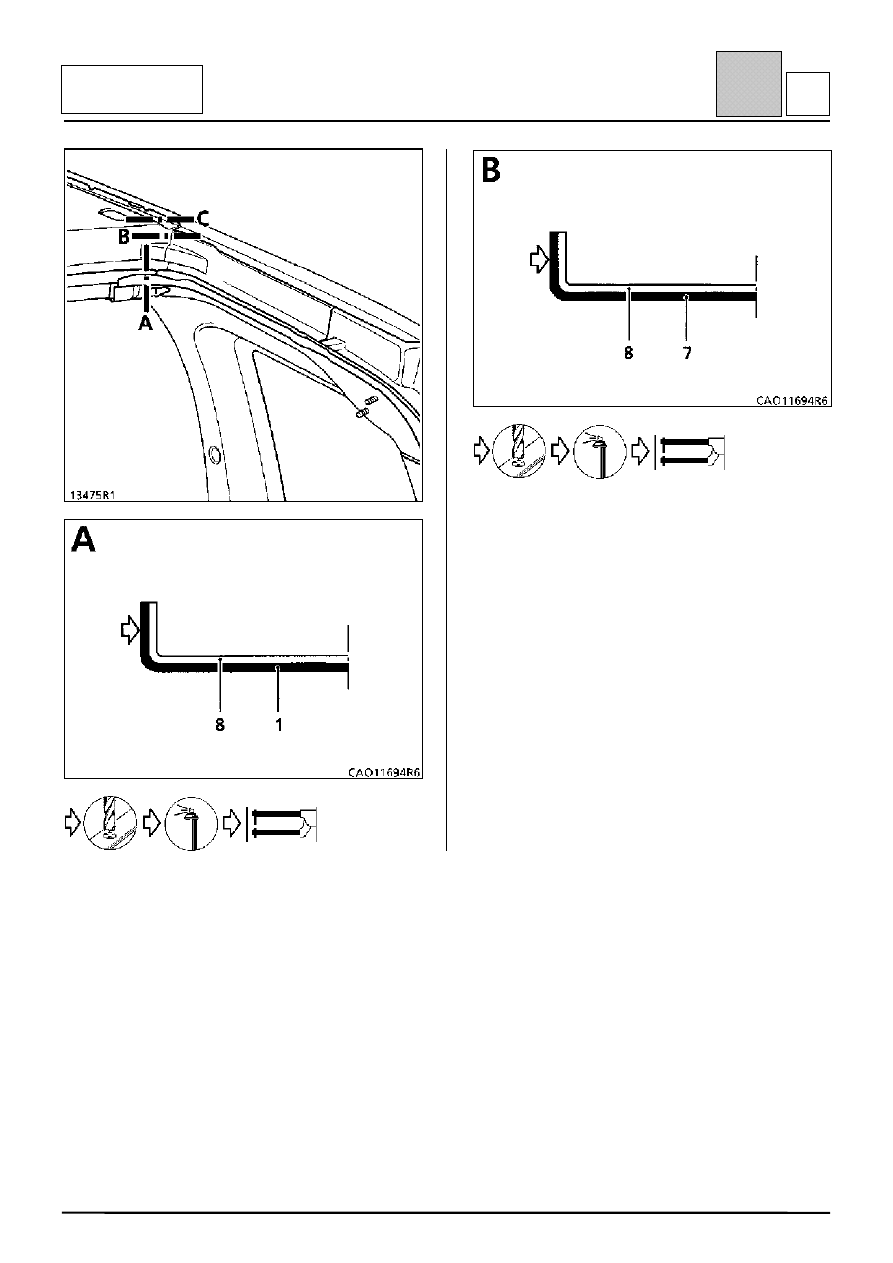

Внутренний продольный профиль края крыши

44-28

44

D

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ

ЗАДНЕЙ ЧАСТИ КУЗОВА

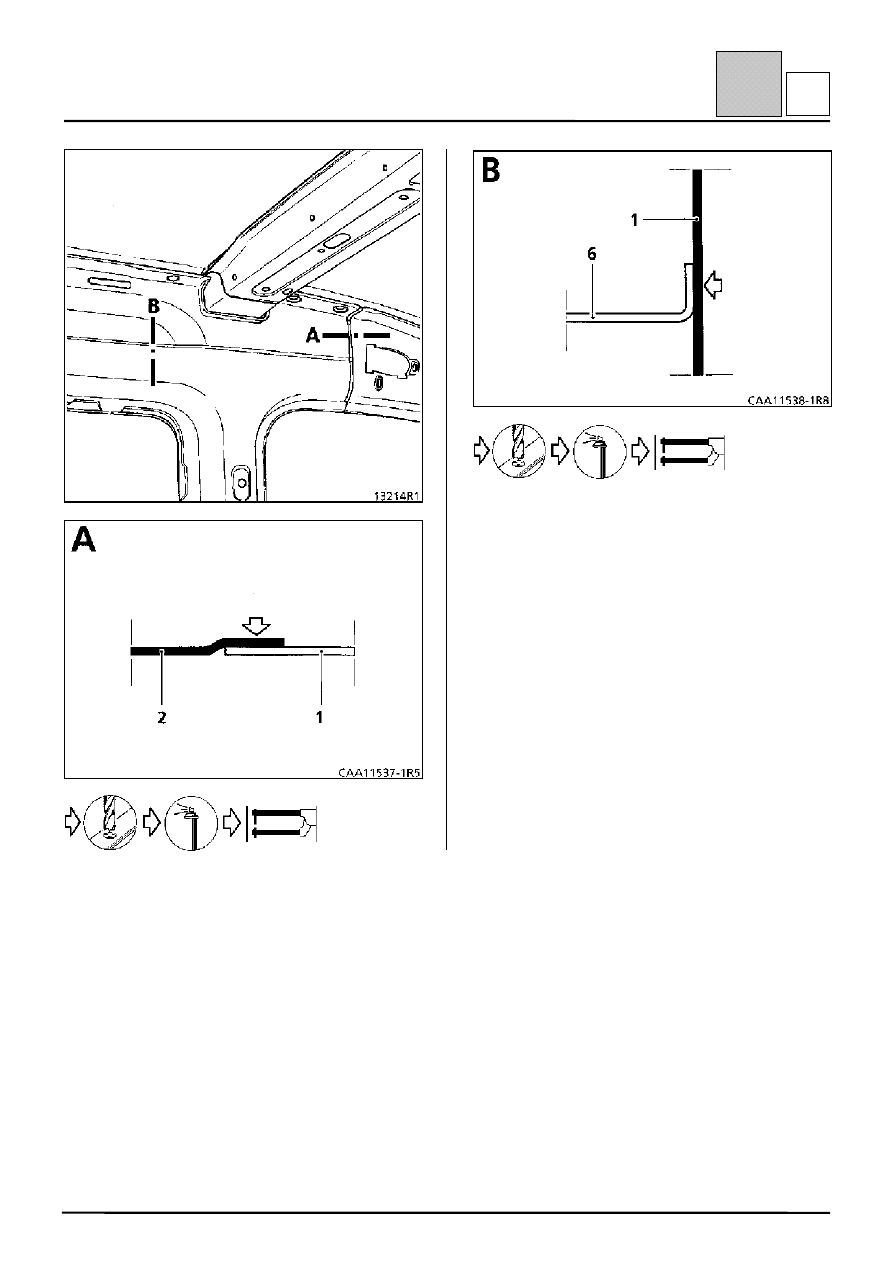

Внутренняя панель продольной балки крыши

44-29

44

D

ВАРИАНТ С

РАСКРЫВАЮЩЕЙСЯ

СЕКЦИЕЙ КРЫШИ

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ЗАДНЕЙ ЧАСТИ КУЗОВА

Внутренняя задняя колесная арка

44-30

44

E

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены заднего крыла с
внутренней панелью и желобом при
повреждениях от задне-бокового удара.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по выполнению соединений остальных
деталей приводятся в соответствующем
подразделе.

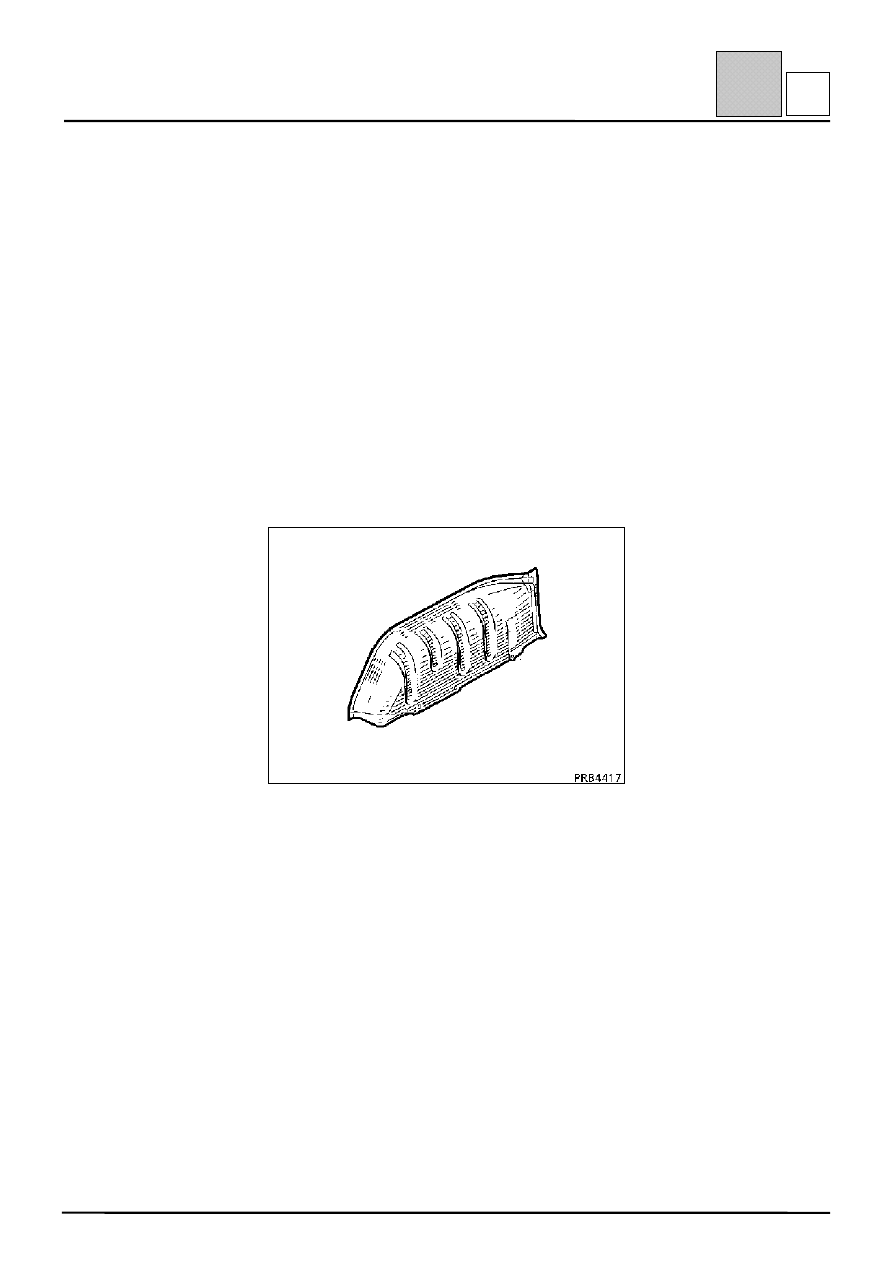

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с усилителем ограничителя хода
подвески.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

задний пол;
задний лонжерон.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Внутренняя задняя колесная арка

1,0

2 Ограничитель хода подвески

1,5

3 Усилитель ограничителя хода подвески

1,5

4 Задняя часть накладки порога

1,5

5 Усилитель крепления заднего

амортизатора

1,5

6 Панель пола

0,8
