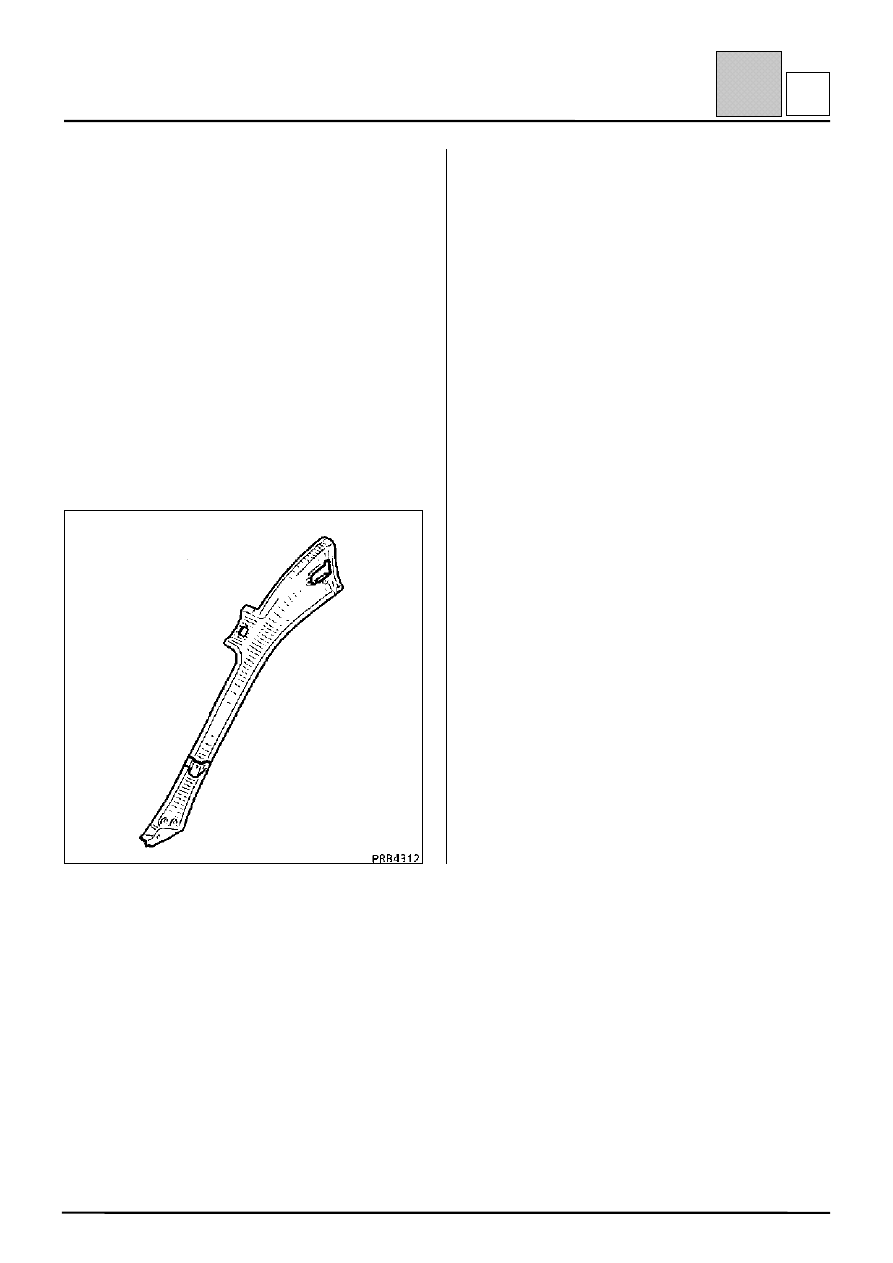

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ БОКОВОЙ ЧАСТИ КУЗОВА

Стойка рамы ветрового стекла

43-6

43

B

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены передней стойки
кузова при повреждениях от передне-бокового
удара.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по выполнению соединений остальных
деталей приведены в соответствующем
подразделе.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с держателем антенного провода.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

передняя балка крыши;
панель крыши;
боковина кузова;
продольный профиль края крыши.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Внутренняя панель рамы ветрового

стекла

1,0

2 Передняя балка крыши

0,8

3 Панель крыши

0,7

4 Боковина кузова

1,0

5 Продольный профиль крыши

0,7

6 Верхний усилитель центральной стойки

кузова

1,2

7 Внутренняя панель боковины кузова

0,7

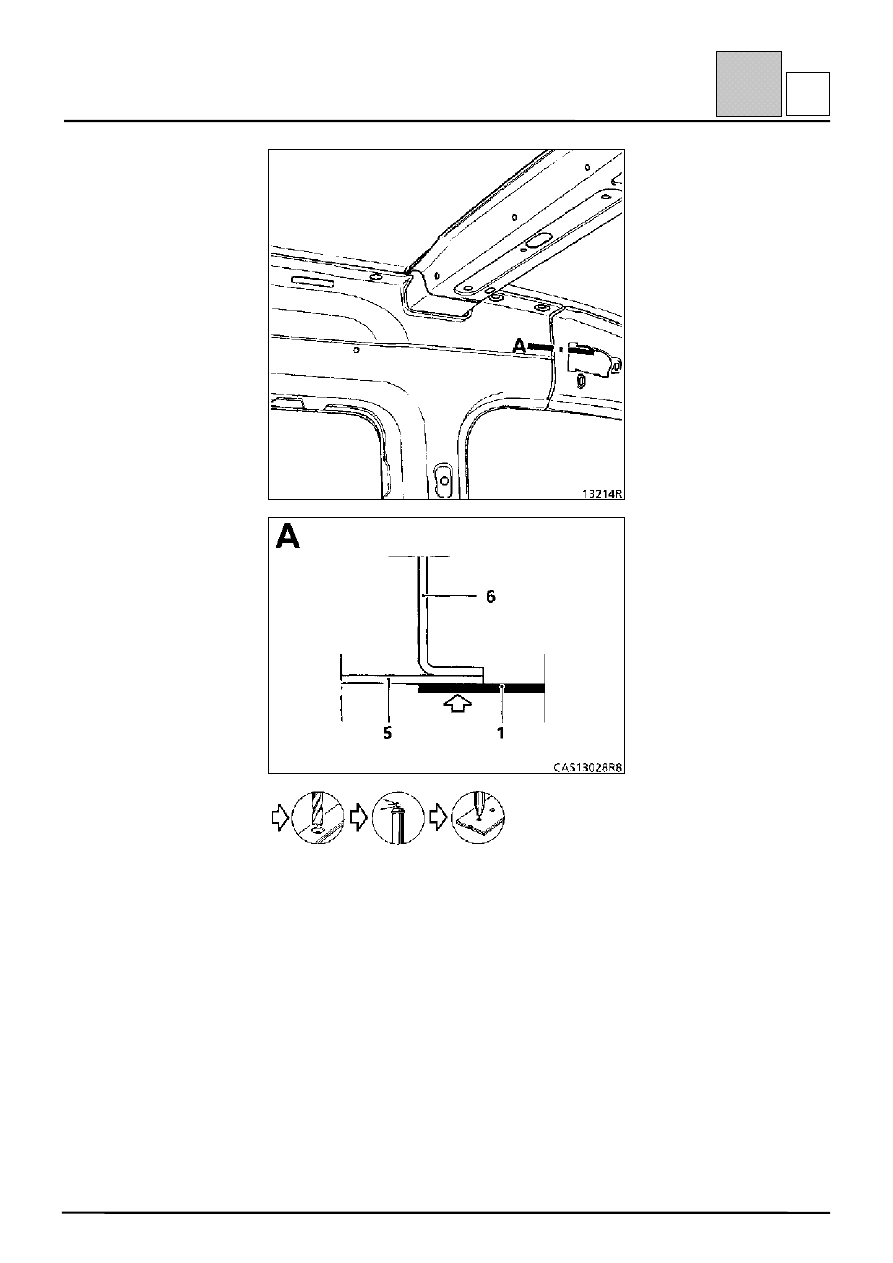

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ БОКОВОЙ ЧАСТИ КУЗОВА

Стойка рамы ветрового стекла

43-7

43

B

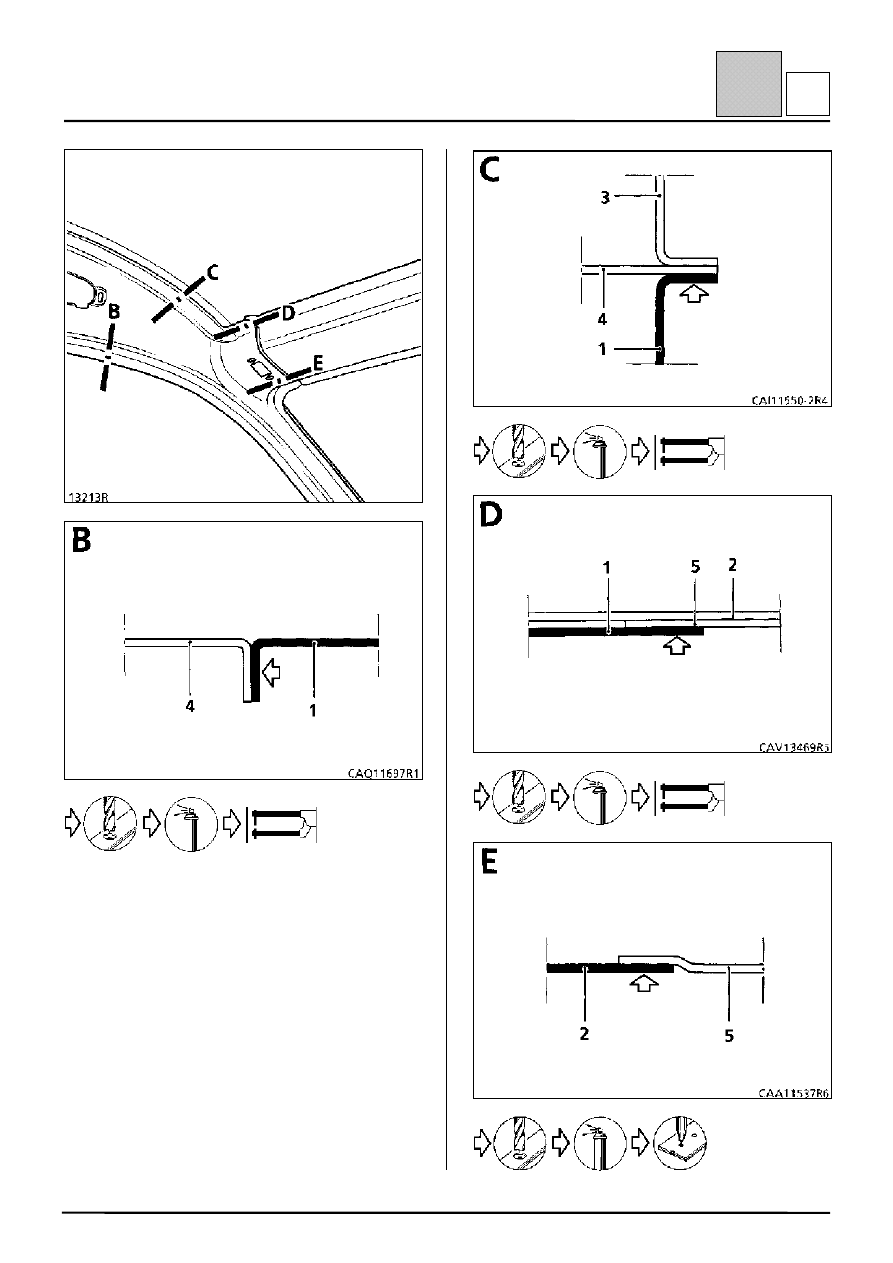

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ БОКОВОЙ ЧАСТИ КУЗОВА

Стойка рамы ветрового стекла

43-8

43

B

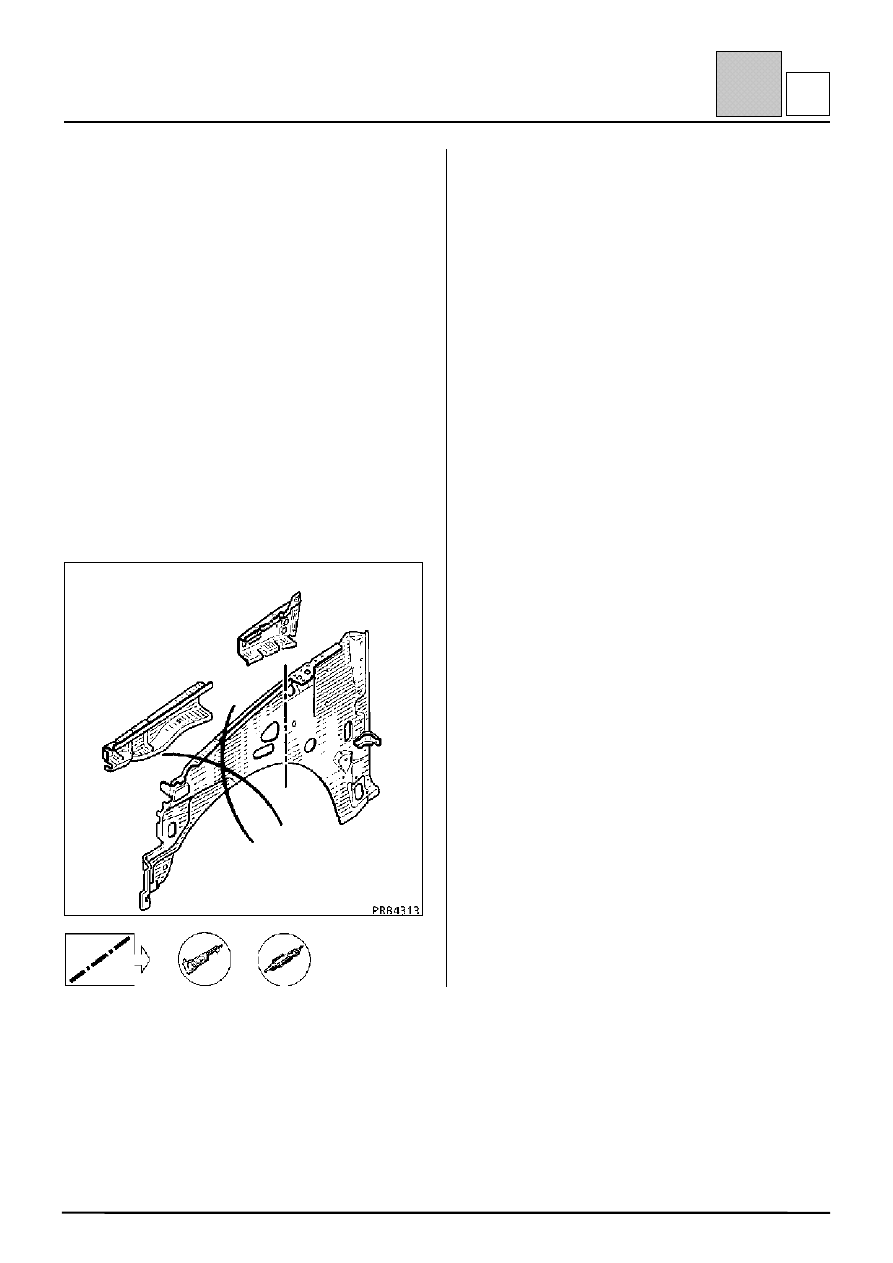

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ БОКОВОЙ ЧАСТИ КУЗОВА

Внутренняя панель передней

стойки кузова – передний брызговик

43-9

43

C

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены передней стойки
кузова с усилителем брызговика при
повреждениях от передне-бокового удара.

Усилитель брызговика заказывается отдельно.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по выполнению соединений остальных
деталей приводятся в соответствующем
подразделе.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с усилителем крепления
приборной панели.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

кронштейн крепления стеклоочистителя;
щиток передка;
накладка порога;
стенка ниши воздухозабора;
соединительный уголок стеклоочистителя.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Передний брызговик – внутренняя панель

передней стойки кузова

2 Кронштейн крепления стеклоочистителя
3 Щиток передка
4 Накладка порога
5 Стенка ниши воздухозабора

или
