ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ПЕРЕДНЕЙ ЧАСТИ КУЗОВА
Нижняя поперечина проема ветрового стекла
42-28
42
H
ВВОДНАЯ ЧАСТЬ
Замена данной детали производится в
дополнение к операциям замены:
– колесной арки с передним брызговиком при
повреждениях от лобового удара;
– передней стойки кузова с внутренней панелью
при повреждениях от бокового удара.
Замена может производиться частично (линия
выполняемого разреза и символы операций
показаны на приведенном рисунке).
Ниже даны только указания по выполнению
соединений собственно заменяемой детали.
Поставляется нижняя поперечина рамы (1) без
кронштейна рулевой колонки (2), который следует
заказывать отдельно.
Указания по соединениям остальных деталей
даются в соответствующем подразделе.

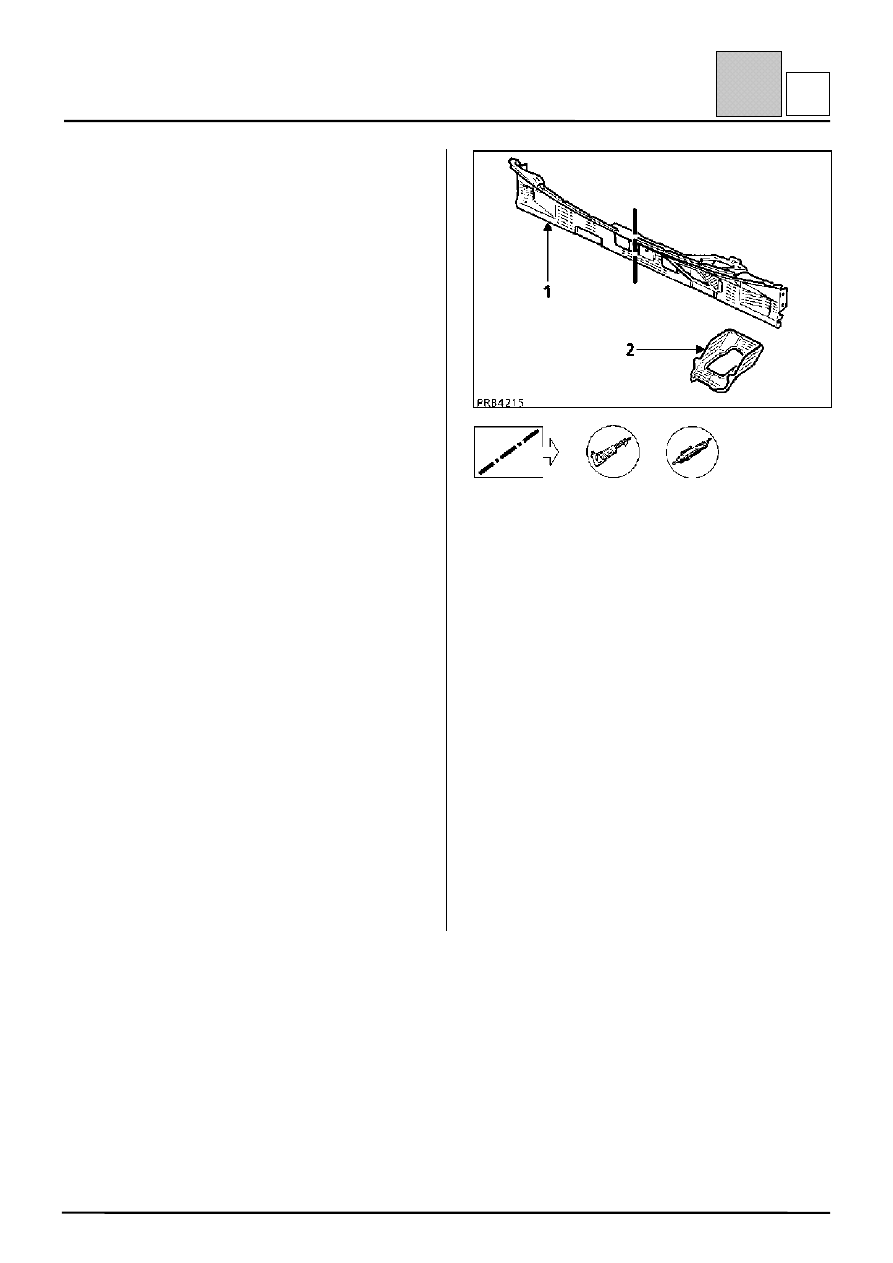

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА
1 – Нижняя поперечина рамы
Деталь в сборе с:
– надставкой кронштейна рулевой колонки;
– нижним усилителем поперечины проема.
2 – Кронштейн рулевой колонки
Деталь без комплектующих.
ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:
щиток передка;
нижняя поперечина проема ветрового стекла;
усилитель нижней поперечины проема;
надставка кронштейна рулевой колонки;
Кронштейн рулевой колонки;
передний брызговик (внутренняя панель стойки
кузова);
кронштейн крепления стеклоочистителя.
СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

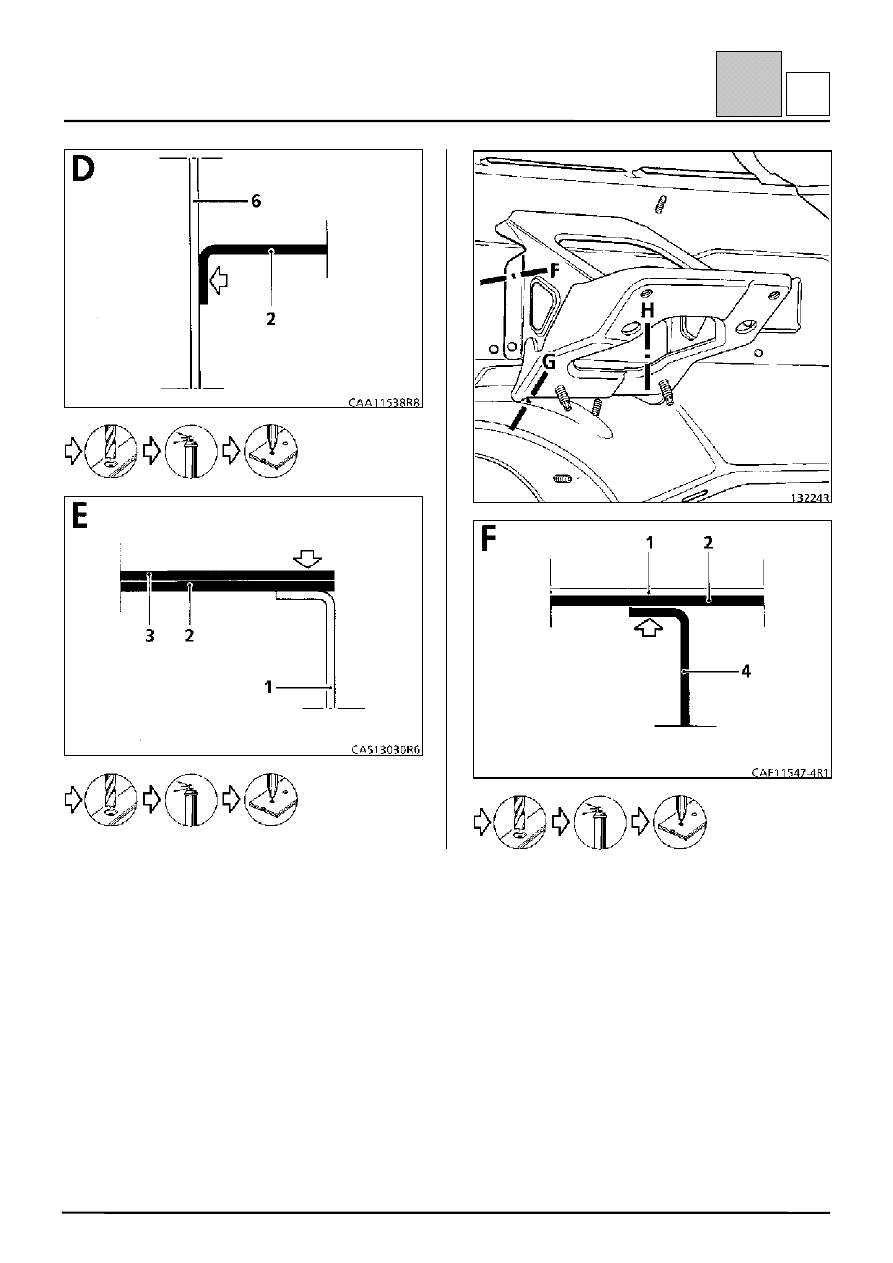

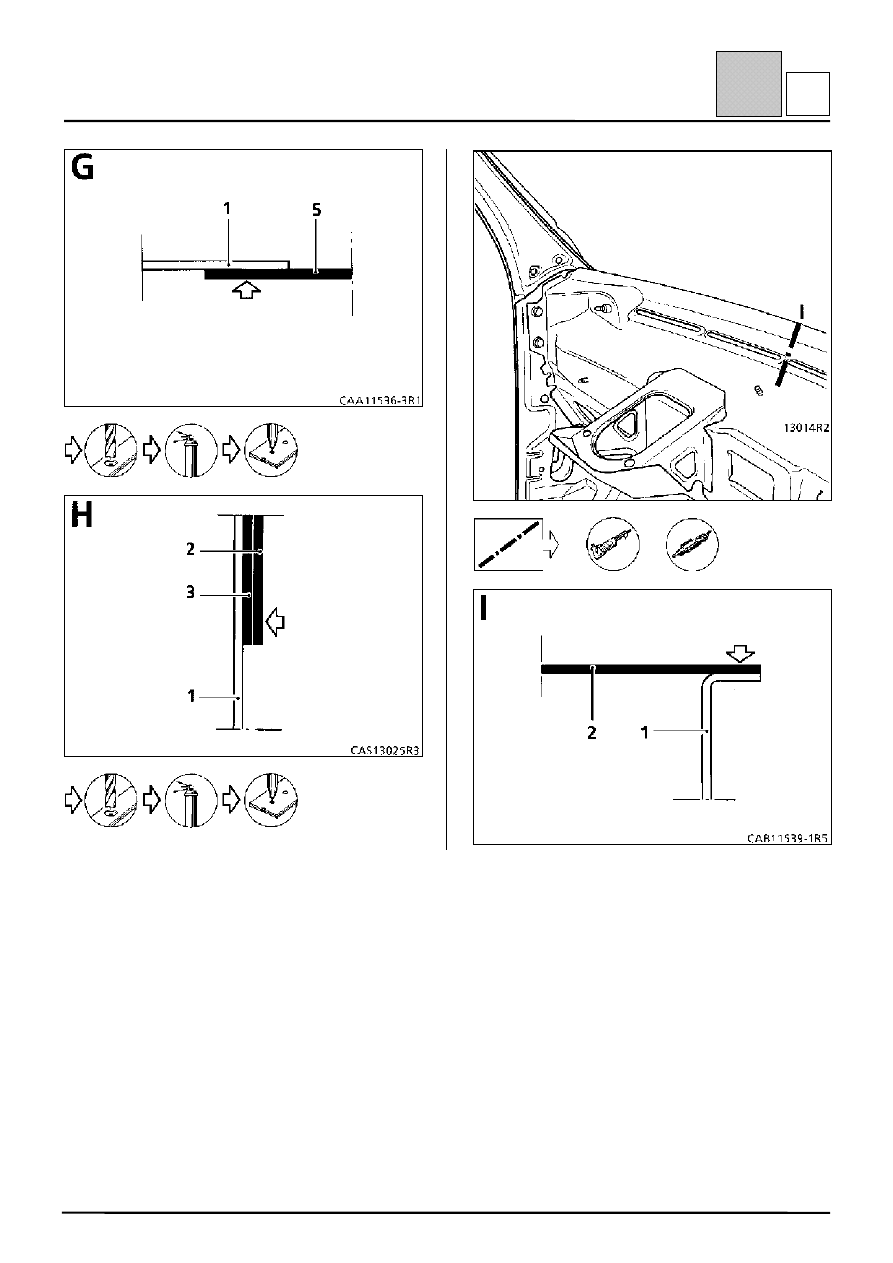

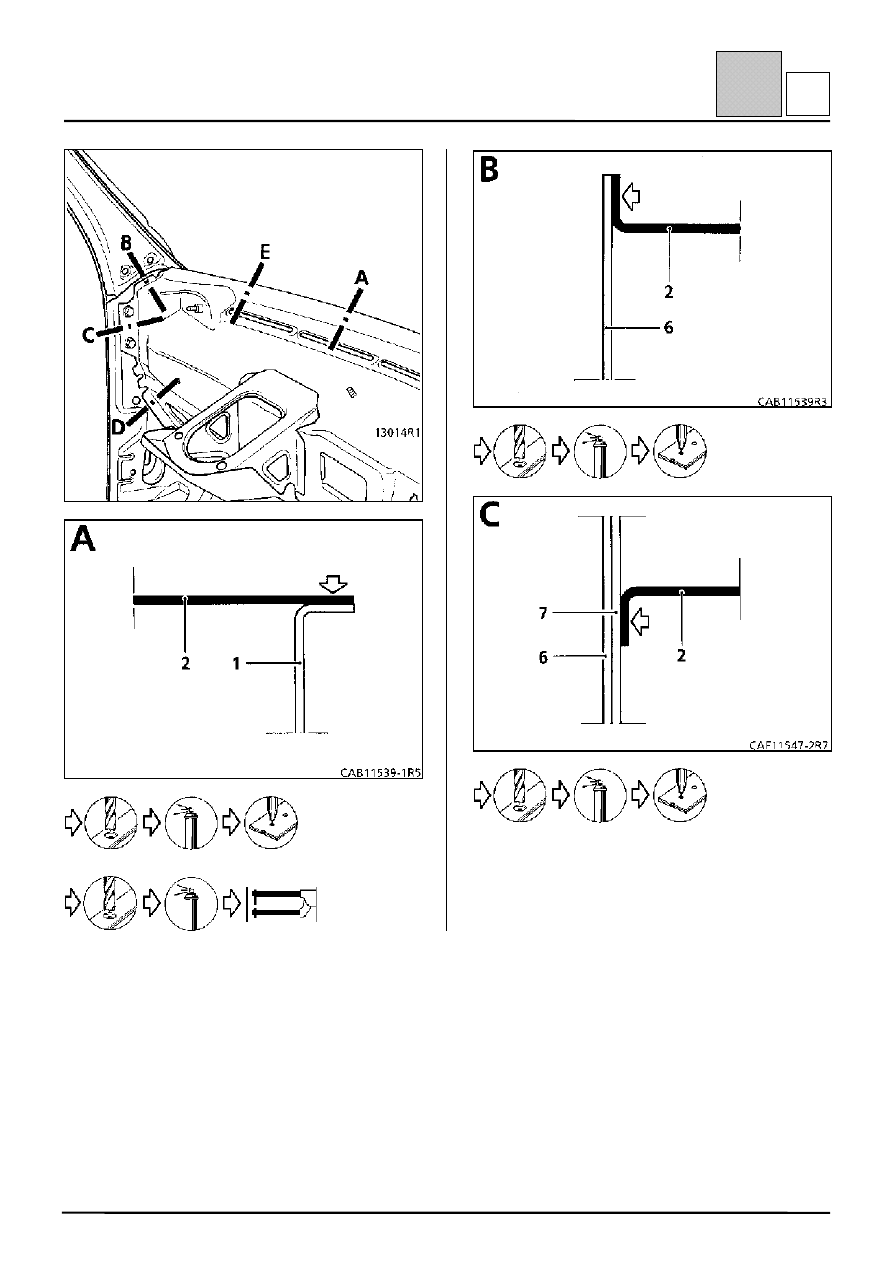

1 Щиток передка
1,0
2 Нижняя поперечина проема ветрового
стекла
1,2
3 Усилитель нижней поперечины проема
1,2
4 Надставка кронштейна рулевой колонки
1,5
5 Кронштейн рулевой колонки
2,0
6 Передний брызговик (внутренняя панель
стойки кузова)
1,5
7 Кронштейн крепления стеклоочистителя
1,5
или
