ОБЩИЕ СВЕДЕНИЯ

Идентификационные данные автомобиля

40-4

40

РАСПОЛОЖЕНИЕ ИДЕНТИФИКАЦИОННОЙ
ТАБЛИЧКИ

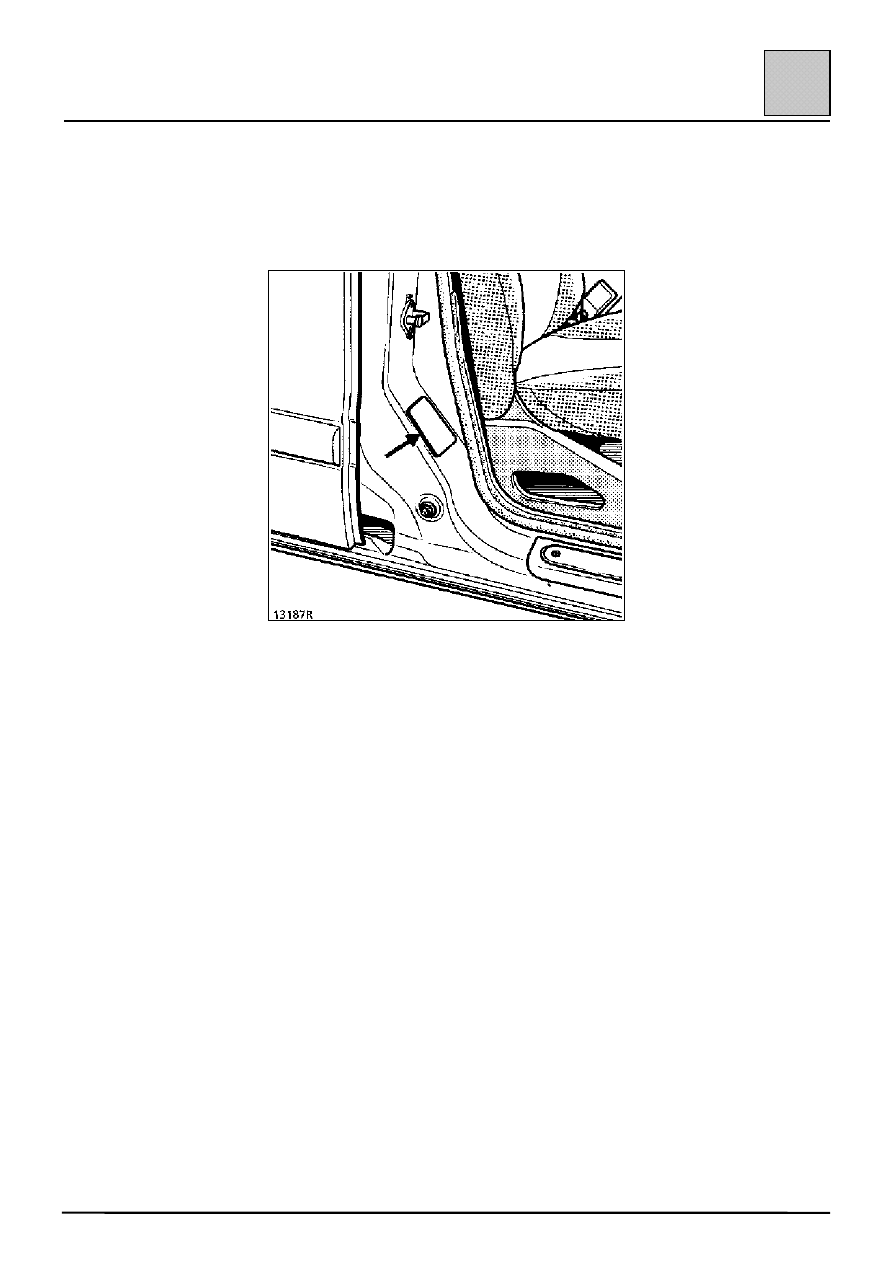

Табличка закреплена в нижней части правой
центральной стойки кузова.

ОБЩИЕ СВЕДЕНИЯ

Идентификационные данные автомобиля

40-5

40

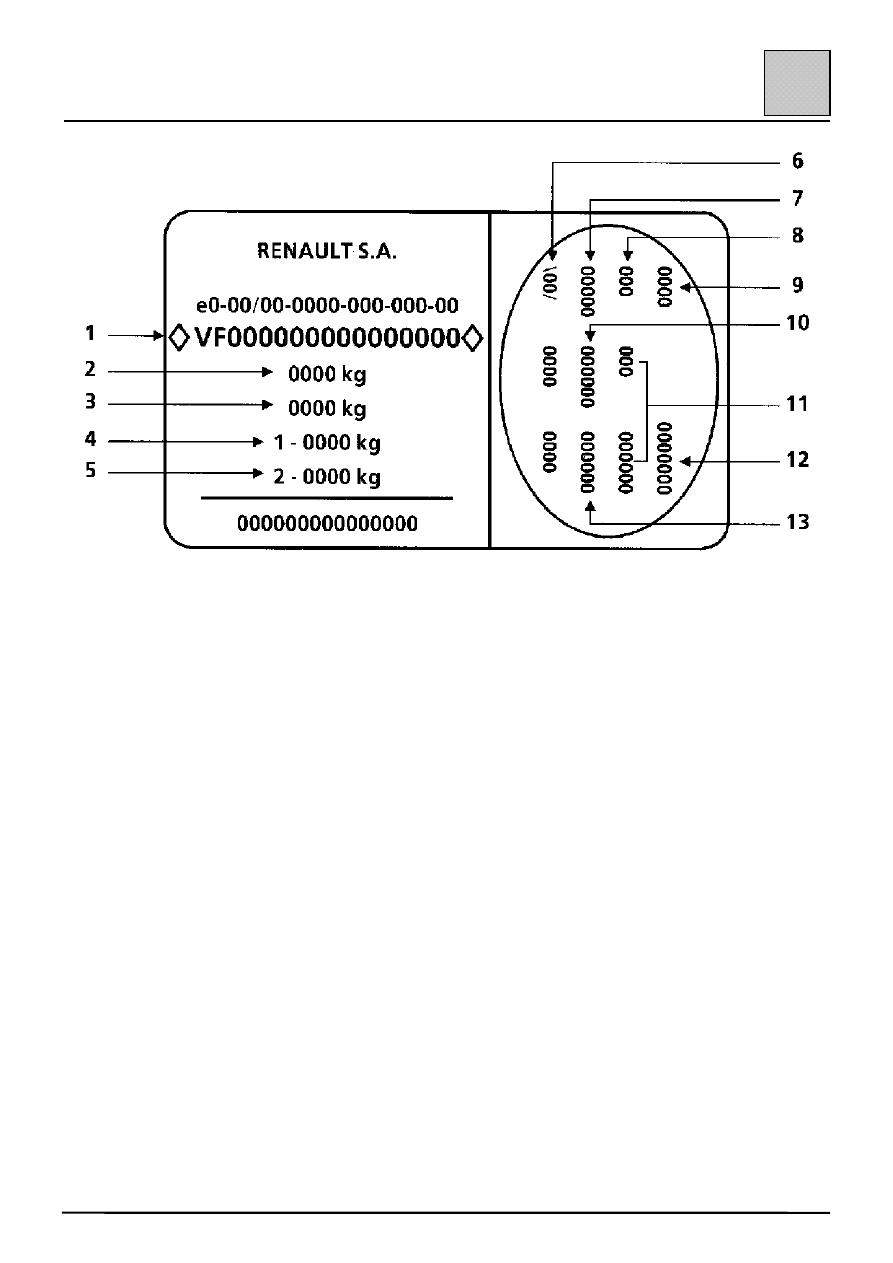

Данные, указанные на идентификационной табличке автомобиля и двигателя, следует указывать каждый
раз при направлении писем или заказов.

1

Тип автомобиля и номер кузова

2

Максимальная разрешенная масса автомобиля

3

Максимальная разрешенная масса автомобиля с прицепом

4

Максимальная допустимая нагрузка на переднюю ось

5

Максимальная допустимая нагрузка на заднюю ось

6

Код варианта технической комплектации

7

Код краски

8

Код уровня комплектации

9

Тип автомобиля

10

Код обивки салона

11

Код дополнительного оборудования, установленного на заводе

12

Код завода-изготовителя

13

Код отделки салона

ОБЩИЕ СВЕДЕНИЯ

Подъем автомобиля

40-6

40

Cимвол безопасности (указывает на необходимость соблюдения особых предосторожностей при
выполнении работ).

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Cha. 280-02 Проставка для каткового домкрата

Cha. 408-01
или
Cha. 408-02

Втулка для каткового домкрата

При подъеме катковым домкратом
обязательно установите автомобиль на
специальные подставки.

Запрещено устанавливать домкрат под рычаги
передней подвески или балку V-образного
профиля заднего моста.

В зависимости от типа каткового домкрата
используйте втулки Cha. 408-01 или Cha. 408-02
для установки проставки Cha. 280-02.

При подъеме передней или задней части
автомобиля устанавливайте катковый домкрат в
местах, предусмотренных для установки штатного
домкрата.

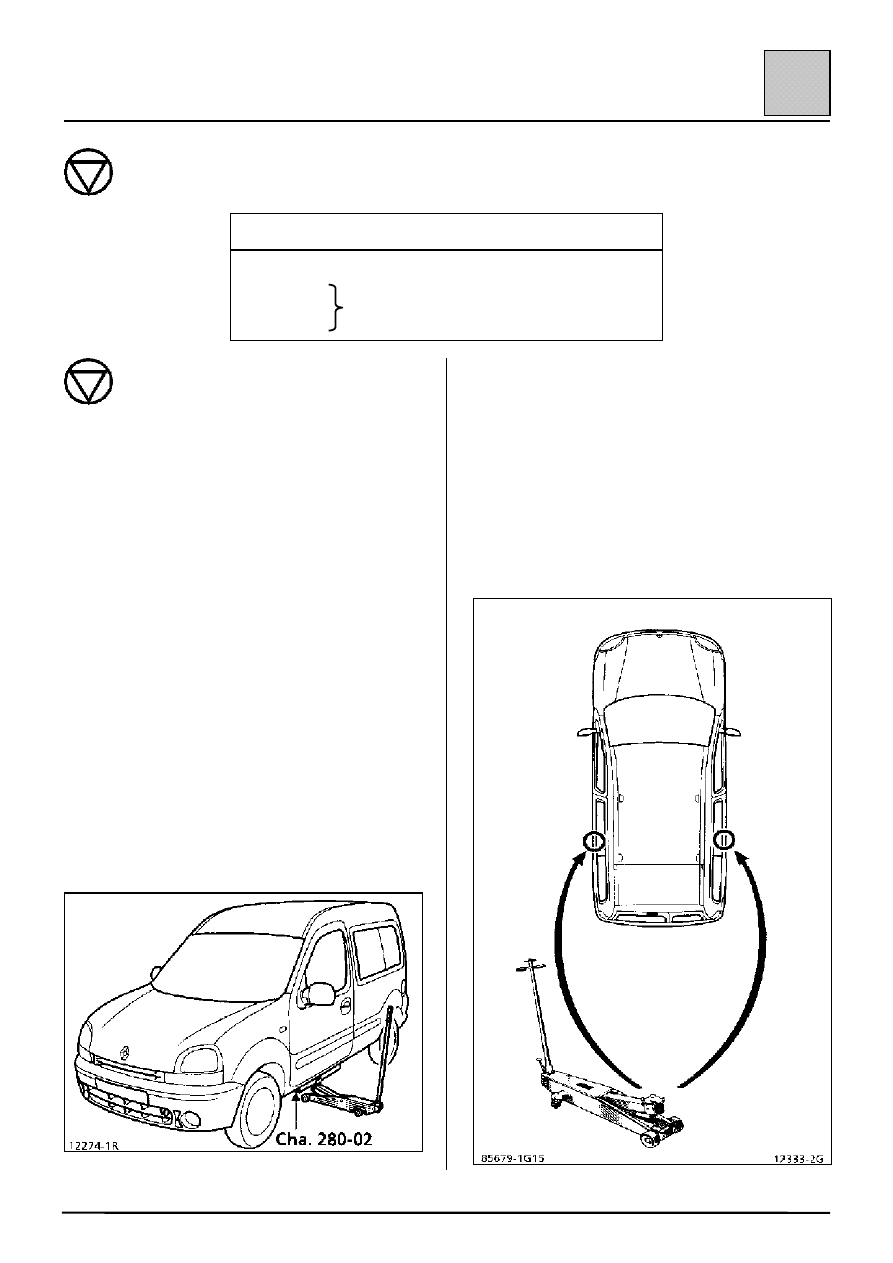

УСТАНОВКА КАТКОВОГО ДОМКРАТА ПОД
ПОРОГИ КУЗОВА

Используйте проставку Cha. 280-02.

Устанавливайте домкрат под наружной панелью
порога на уровне передней двери.

Следите за правильным положением ребра
порога в пазу проставки.

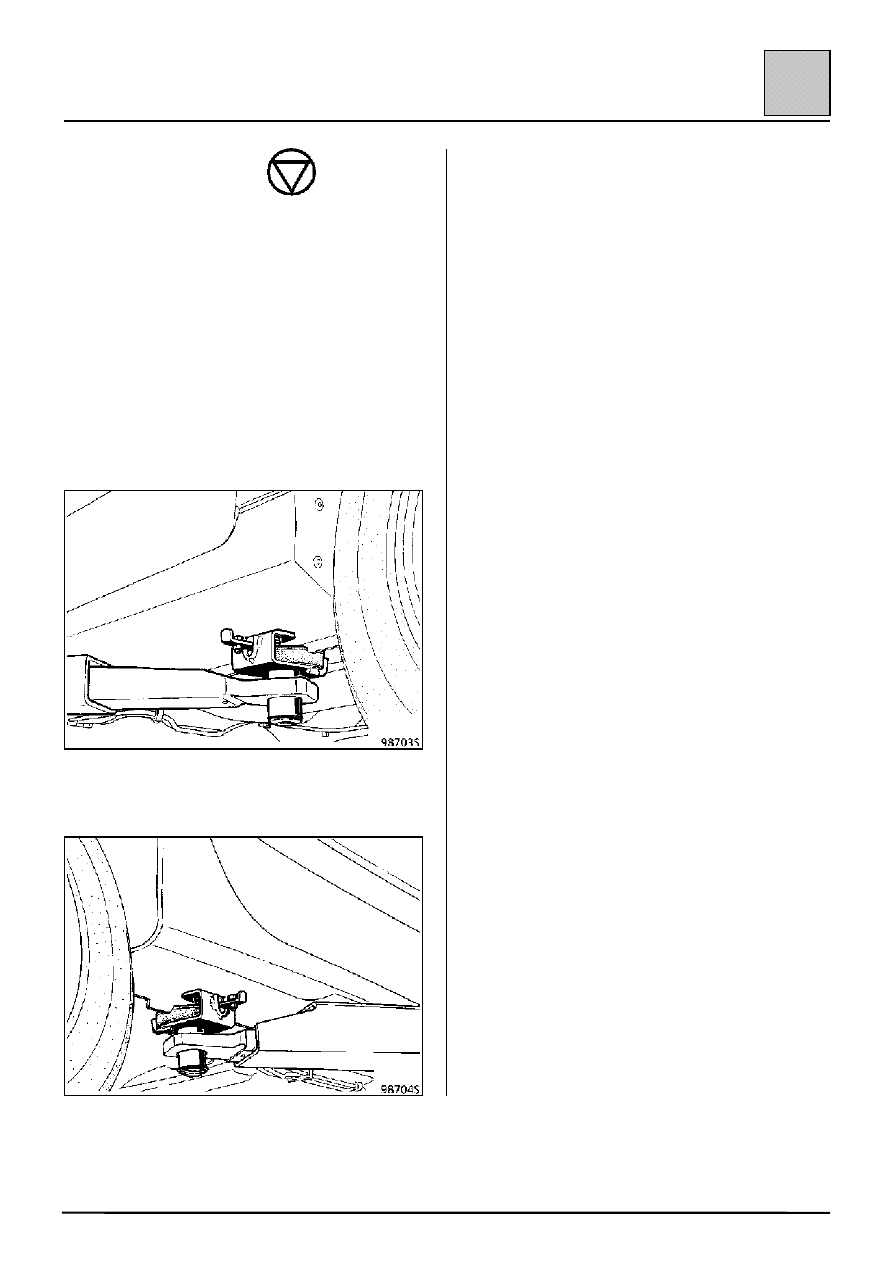

УСТАНОВКА АВТОМОБИЛЯ НА ПОДСТАВКИ

Подставки устанавливайте только в указанных
ниже местах:

– под усилители под штатный домкрат;
– под площадки, расположенные позади

усилителей.

Для подъема задней части автомобиля и
установки подставок домкрат необходимо
устанавливать сбоку автомобиля.

ОБЩИЕ СВЕДЕНИЯ

Подъем автомобиля

40-7

40

МЕРЫ БЕЗОПАСНОСТИ

1 – ПРИ СНЯТИИ АГРЕГАТОВ

Во всех случаях запрещено устанавливать
автомобиль на двухстоечный подъемник при
возможности использования четырехстоечного
подъемника.

Если использование 4-стоечного подъемника
невозможно, то следует устанавливать лапы
подъемника в местах, предусмотренных для
установки штатного домкрата.

УСТАНОВКА ЛАП ПОД ПЕРЕДНИЕ УСИЛИТЕЛИ

ДЛЯ ШТАТНОГО ДОМКРАТА

УСТАНОВКА ЛАП ПОД ЗАДНИЕ УСИЛИТЕЛИ

ДЛЯ ШТАТНОГО ДОМКРАТА

В обязательном порядке устанавливайте лапы
только в местах для штатного домкрата. Они
должны зафиксироваться в вырезах ребер
панелей порогов.

2 – ПРИ СНЯТИИ-УСТАНОВКЕ СИЛОВОГО
АГРЕГАТА

В данном случае следует обязательно закрепить
кузов к лапам 2-стоечного подъемника с помощью
специальных захватов ниже указанных типов:

фирмы FOG
каталожный номер 449 8111-449 8411

или

фирмы CHEMICO,
каталожный номер 39 2550 0001

или фирмы SCHENCH,
каталожный номер 776 684.
