ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Двигатель

–

 Коробка передач

10-4

10

Двигатель D7F

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

B. Vi 31-01

Набор из трех стержней для извлечения
упругих штифтов

Mot. 1202

Щипцы для упругих хомутов

Mot. 1273

Прибор для проверки натяжения ремней

Mot. 1311-06 Приспособление для снятия

топливопроводов

Mot. 1379

Приспособление для фиксации двигателя
на подрамнике

T. Av. 476

Съемник для выпрессовки пальцев
шаровых шарниров

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Таль

Моменты затяжки (даН

⋅⋅⋅⋅м)

Направляющие пальцы плавающей
скобы тормоза

4

Болты крепления амортизаторной
стойки к поворотному кулаку

18

Болты крепления держателя чехла
внутреннего шарнира вала привода
левого переднего колеса

2,5

Болты крепления колеса

9

Болты крепления левой опоры
маятниковой подвески двигателя к
коробке передач

6,2

Болт и гайка крепления левой опоры
маятниковой подвески двигателя к
кузову

2,1

Болты крепления подушки правой
опоры маятниковой подвески
двигателя к двигателю

6,2

Болты крепления подушки правой
опоры маятниковой подвески
двигателя к кузову

6,2

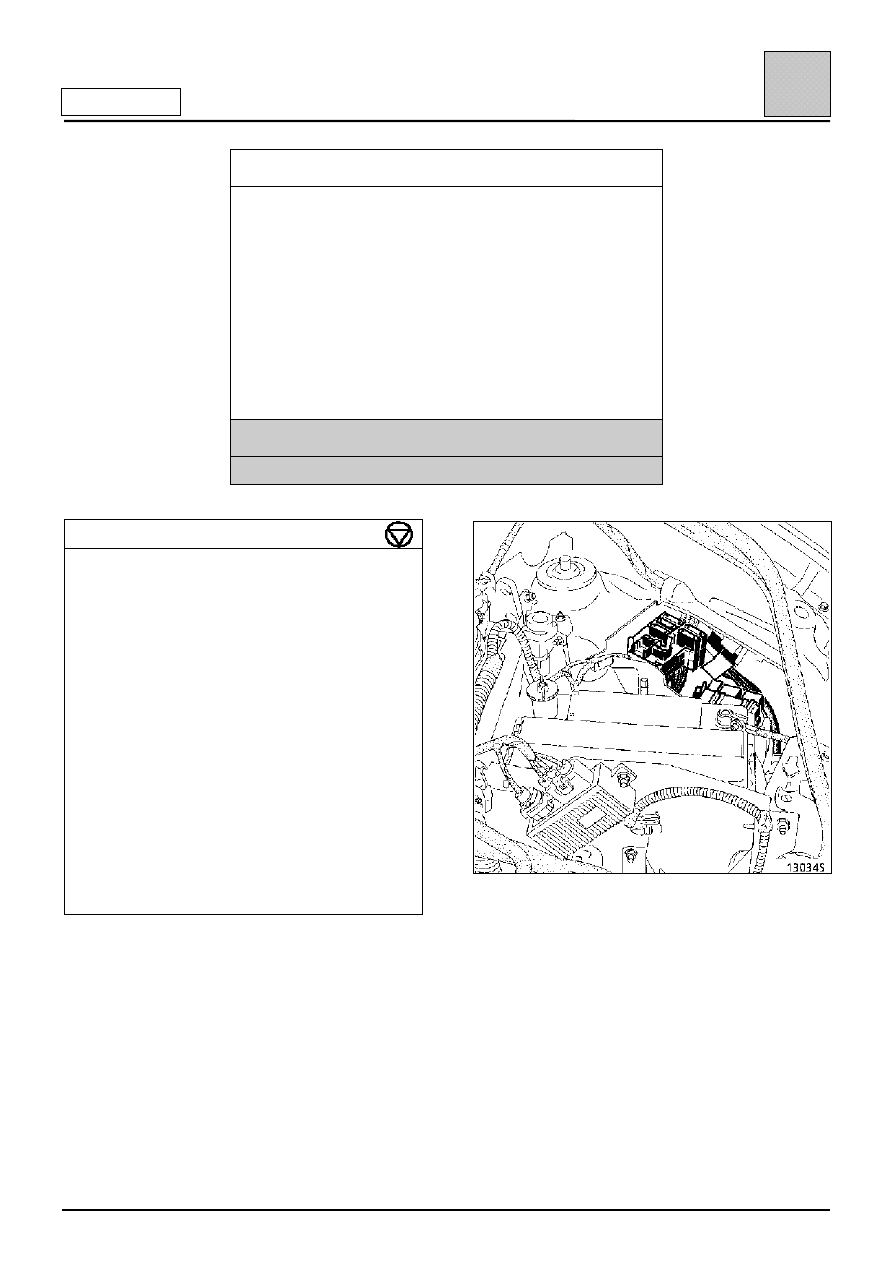

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините:
– аккумуляторную батарею;
– электрические разъемы от коммутационного

блока моторного отсека и прилегающих к нему
электроприборов.

Слейте:
– жидкость из системы охлаждения (отсоедините

отводящий шланг от радиатора);

– масло из коробки передач;
– масло двигателя, если это необходимо.

Снимите:
– аккумуляторную батарею;
– капот;
– колеса;
– впускной воздушный патрубок;
– расширительный бачок, закрепите его на

двигателе.

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Двигатель

–

 Коробка передач

10-5

10

Двигатель D7F

Левая сторона автомобиля

Снимите:
– болт крепления плавающей скобы тормоза и

закрепите ее на пружине амортизаторной
стойки;

– три болта крепления держателя чехла

внутреннего шарнира приводного вала к
коробке передач;

– выпрессуйте из поворотного кулака палец

шарового шарнира наконечника рулевой тяги с
помощью съемника T. Av. 476;

– болты крепления амортизаторной стойки к

поворотному кулаку.

Отклоните поворотный кулак, чтобы отсоединить
приводной вал от коробки передач.

Правая сторона автомобиля

Снимите:
– упругие штифты приводного вала с помощью

стержней B. Av. 476;

– болт крепления плавающей скобы тормоза и

закрепите скобу на пружине амортизаторной
стойки;

– выпрессуйте из поворотного кулака палец

шарового шарнира наконечника рулевой тяги с
помощью съемника T. Av. 476;

– болты крепления амортизаторной стойки к

поворотному кулаку.

Отклоните поворотный кулак, чтобы отсоединить
приводной вал от коробки передач.

Выверните болт крепления массовой шины (со
стороны коробки передач).

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Двигатель

–

 Коробка передач

10-6

10

Двигатель D7F

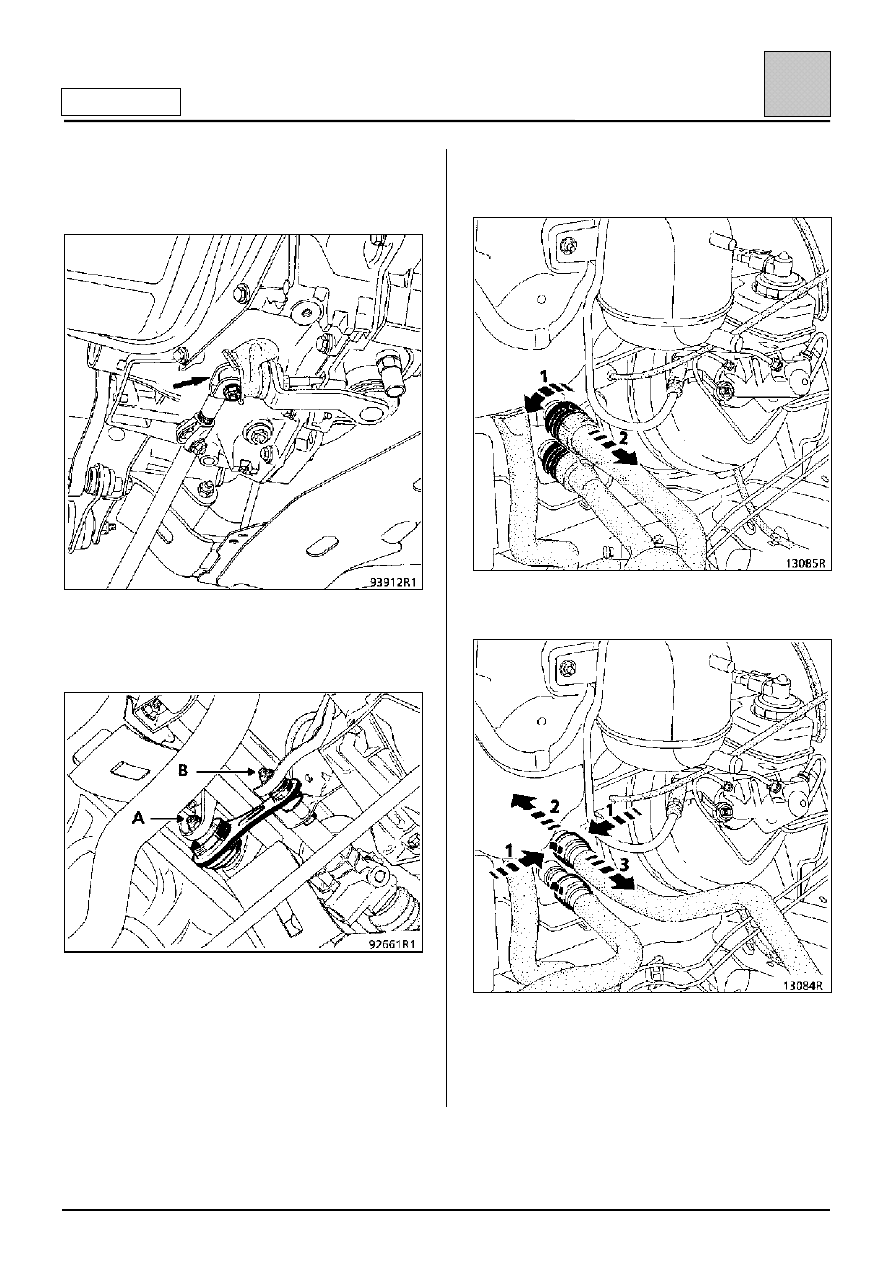

Отсоедините тягу привода переключения передач
от рычага выбора передач, сместив
предварительно защитный чехол.

Отверните, не снимая, болт (А) и выверните болт
(В) реактивной тяги.

Отсоедините:
– трос привода дроссельной заслонки;
– шланг абсорбера;
– вакуумный шланг вакуумного усилителя

тормозов;

– шланги между радиатором и водяной рубашкой

блока цилиндров со стороны блока;

– шланги радиатора отопления с щита передка

(с пластмассовыми патрубками);

(с металлическими патрубками);

– разъемы кислородного датчика и

электровентилятора системы охлаждения
двигателя;

– топливопроводы.

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Двигатель

–

 Коробка передач

10-7

10

Двигатель D7F

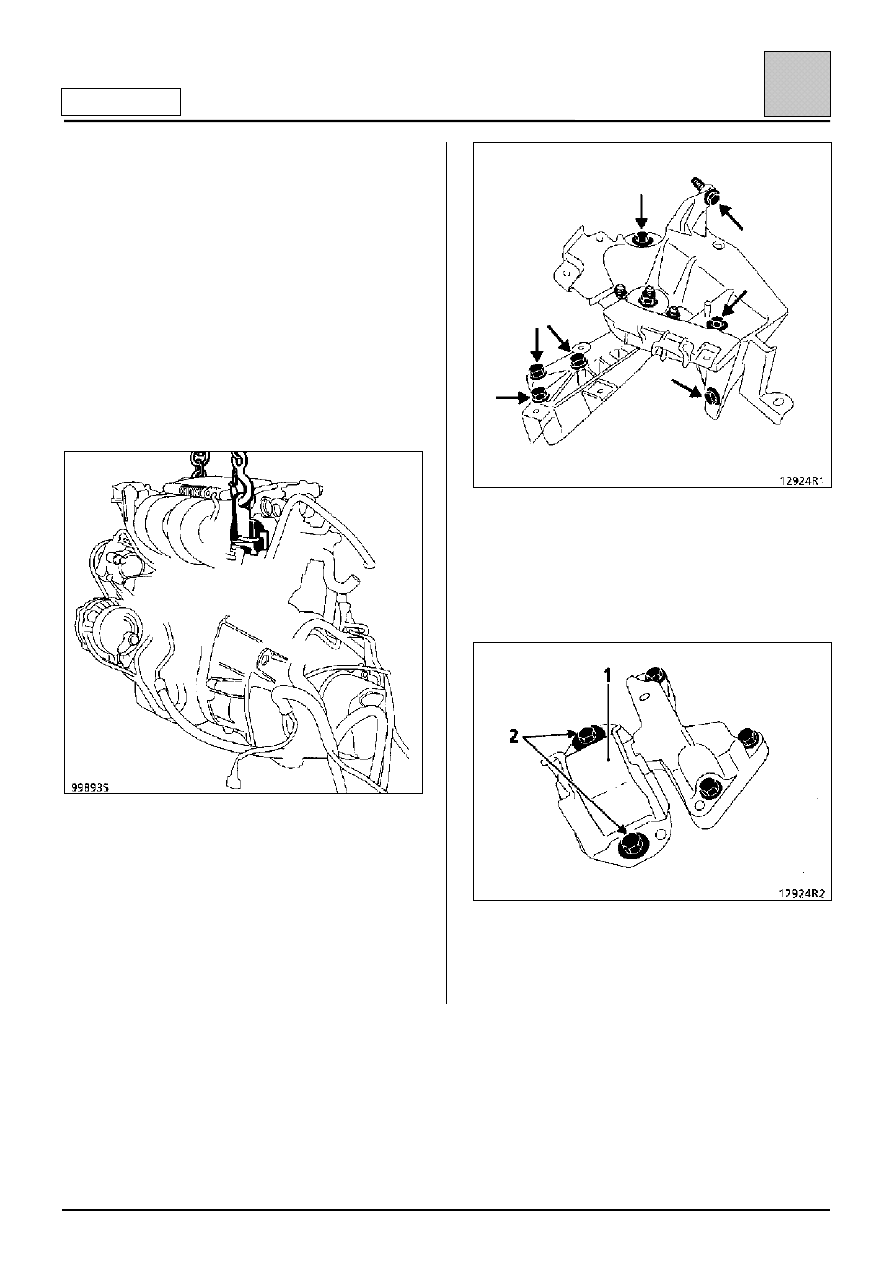

Снимите:
– кронштейн крепления компьютера;
– держатели трубок усилителя рулевого

управления, расположенные на двигателе;

– ремень привода насоса усилителя рулевого

управления (см. главу 07);

– шкив привода насоса усилителя рулевого

управления;

– болты крепления насоса усилителя рулевого

управления.

Высвободите насос усилителя рулевого
управления.

Закрепите крюки тали за подъемные проушины
двигателя.

Снимите:
– кронштейн со стороны коробки передач;

– болты крепления (2) эластичной подушки

двигателя (1).

Отметьте положение эластичной подушки
двигателя (1) относительно кузова.

Снимите силовой агрегат, вынув предварительно
из моторного отсека насос усилителя рулевого
управления и приняв меры к защите радиатора от
повреждений.
