ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней

безопасности

88

88-11

 Возможна разная комплектация
автомобилей:

 Автомобили, оборудованные:

-  только преднатяжителями ремней

безопасности,

-  преднатяжителями ремней

безопасности и подушкой безопасности
водителя,

-  преднатяжителями ремней

безопасности и подушками
безопасности водителя и пассажира.

 ПРИМЕЧАНИЕ

•  Автомобиль, оборудованный подушкой

безопасности водителя, можно
определить по наклейке в нижнем углу
ветрового стекла со стороны водителя и
по надписи “Airbag” в центре руля.

•  Если установлена подушка

безопасности пассажира, то имеется
вторая наклейка в нижнем углу
ветрового стекла со стороны пассажира
и надпись “Airbag” на приборной панели
с этой же стороны.

 Каждый раз при замене ветрового стекла
следует наклеивать эти этикетки,
указывающие, что автомобиль оборудован
подушками безопасности.

 Набор этих этикеток продается под
каталожным номером 77 01 205 442.

 СПЕЦИАЛЬНЫЕ УСТРОЙСТВА

 ПРЕДСТАВЛЕНИЕ

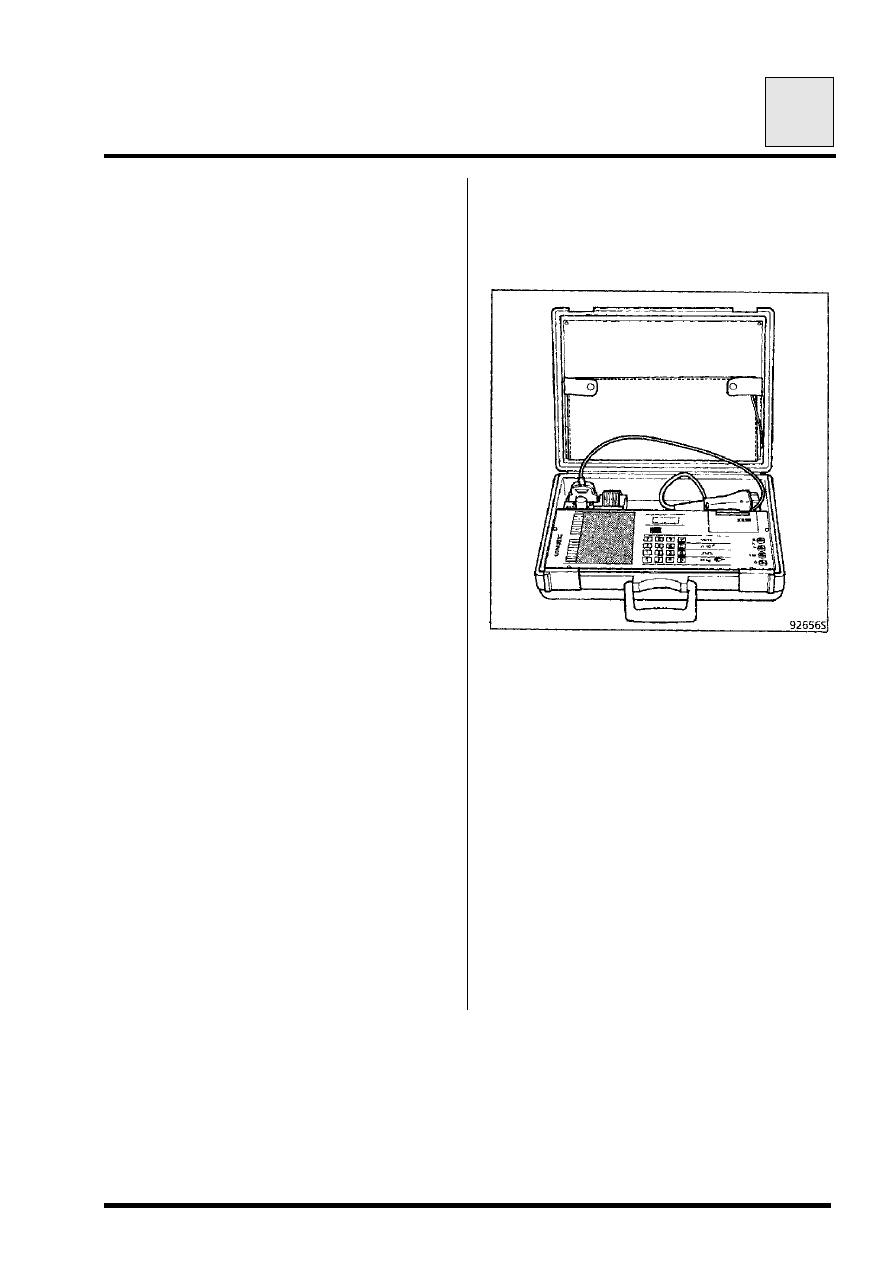

 Прибор XR25



 Благодаря наличию новых электронных
блоков с 30 контактами и линиями K и L,
возможна диагностика с помощью прибора
XR25 (кроме автомобилей, оборудованных
только преднатяжителями ремней
безопасности).

 С помощью этого прибора можно выявлять
неисправности компьютера или линий
системы (см. главу “Диагностика”).

 ПРИМЕЧАНИЕ. Специальная функция
позволяет перед любым вмешательством
размыкать линии, через которые
производится воспламенение, чтобы
полностью был исключен риск
срабатывания пиротехнических
генераторов газа.

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней

безопасности

88

88-12

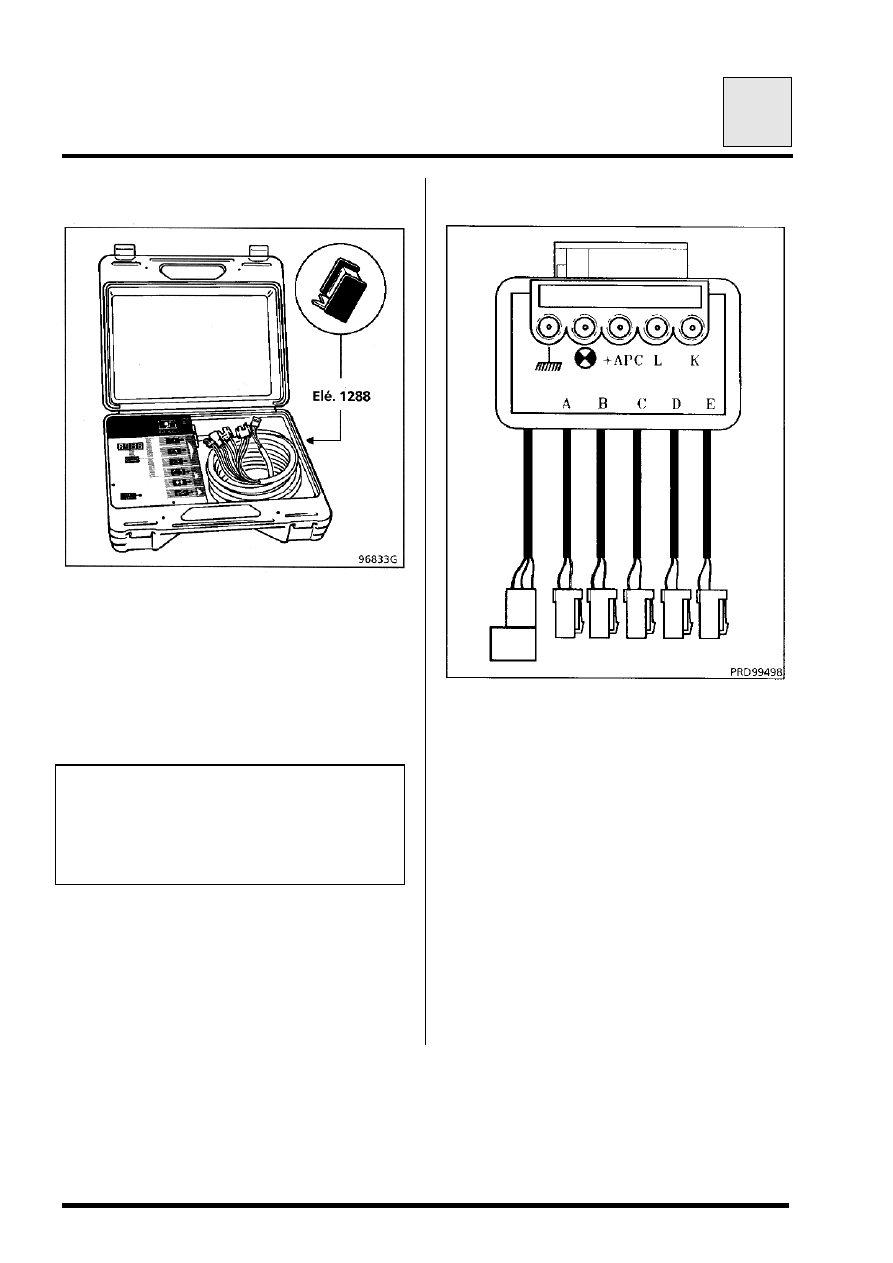

 ДИАГНОСТИЧЕСКИЙ ПРИБОР XRBAG (Elé.

1288)



 Этот прибор специально предназначен для
контроля и диагностики систем подушек
безопасности и преднатяжителей ремней
безопасности.

 С его помощью можно производить
электрические измерения на различных
линиях системы (см. главу “Диагностика”).

 ВНИМАНИЕ. На этих системах запрещено
производить измерения омметром или
другими электроизмерительными
приборами: имеется риск срабатывания
под действием тока, поступающего от
прибора.

 30-КОНТАКТНЫЙ АДАПТЕР XRBAG



 Эта контактная плата подсоединяется
вместо электронных блоков, имеющих
единый 30-контактный разъем.

 Она позволяет проверять с помощью
прибора XRBAG все линии воспламенения,
измерять напряжение питания
электронного блока и принудительно
включать сигнальную лампу подушек
безопасности, имеющуюся на щитке
приборов.

 Контакты позволяют также проверять
отсутствие обрывов в диагностических
линиях, в линиях сигнальной лампы и
питания электронного блока (см. главу
“Диагностика”).

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней

безопасности

88

88-13

 ИМИТАТОР ВОСПЛАМЕНИТЕЛЯ
ПОДУШКИ БЕЗОПАСНОСТИ

 Имитатор воспламенителя подушки
безопасности, который представляет собой
небольшой красный блок, поставляется в
составе прибора XRBAG.

 Он имеет такие же электрические
характеристики, как и реальный
воспламенитель, и предназначен для того,
чтобы имитировать подушку безопасности
при диагностике системы.

 Имитаторы можно заказать в:

 MEIGA
 99-101, route de Versaille
 CHAMPLAIN
 91165 LONGJUMEAU CEDEX
 Тел.: 01 69 10 21 70

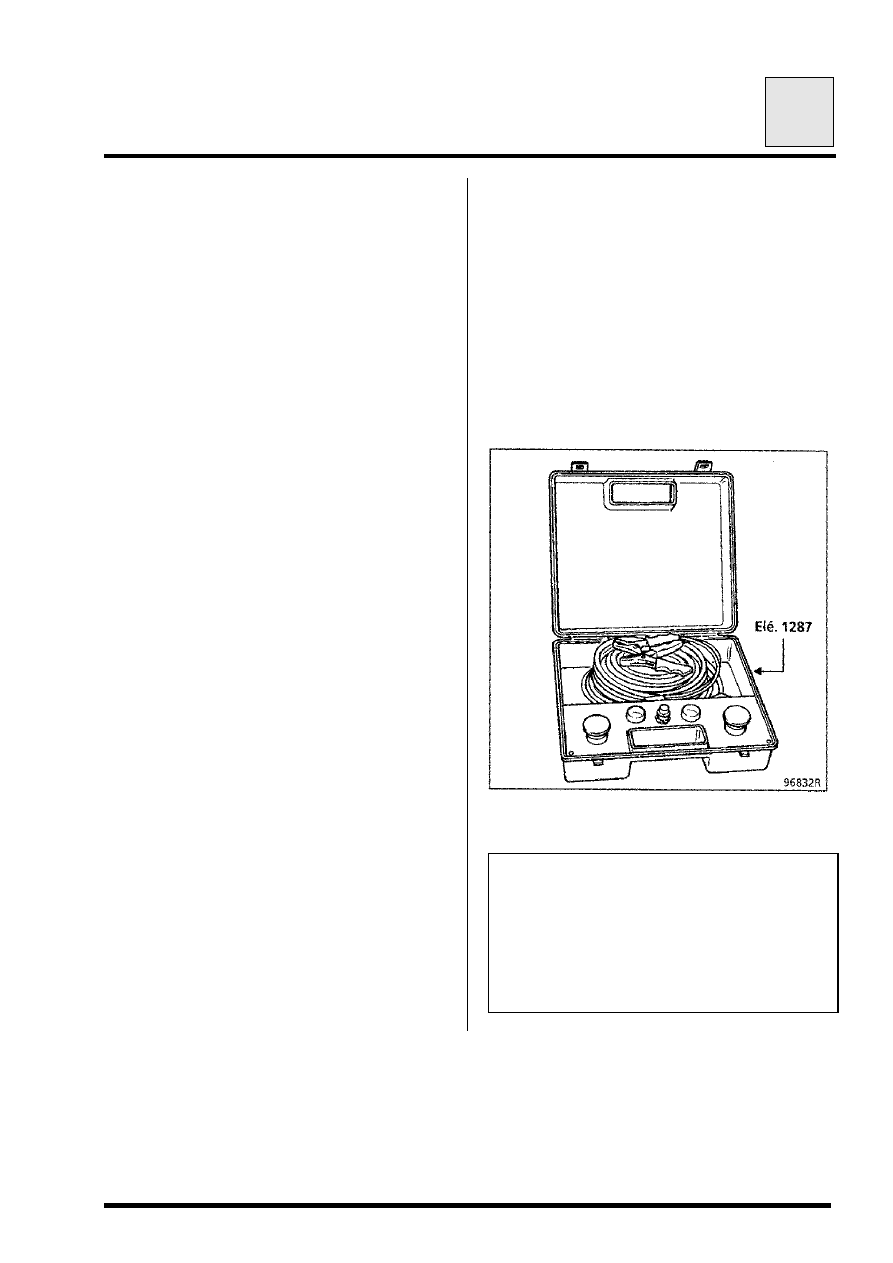

 ПРИБОР ДЛЯ ОБЕЗВРЕЖИВАНИЯ

 Для обеспечения безопасности перед
утилизацией автомобиля или отдельных
частей необходимо вызывать
срабатывание пиротехнических
газогенераторов подушек безопасности и
преднатяжителей ремней безопасности.

 НЕОБХОДИМО использовать прибор Elé.
1287, специально для этого
предназначенный.



 См. главу “Процедура обезвреживания”.

 ВНИМАНИЕ. Не обезвреживайте
преднатяжители, которые должны быть
возвращены по гарантии из-за
неисправности замка ремня безопасности.
Это позволит поставщику точнее
определить причину неисправности.
Возвращайте деталь в упаковке новой
детали.

ЭЛЕКТРОПРОВОДКА

Подушки безопасности и преднатяжители ремней

безопасности

88

88-14

 ЭЛЕКТРОННЫЙ БЛОК
 Существуют разные электронные блоки:
-  электронный блок для преднатяжителей

ремней безопасности,

-  электронный блок для преднатяжителей

ремней безопасности и подушек

безопасности.

 В зависимости от своих функций эти блоки

включают следующие элементы:

-  электромеханический защитный датчик,

-  деселерометр для подушек

безопасности,

-  цепь воспламенения для различных

пиротехнических систем,

-  резервный источник питания,

-  диагностическую цепь и запоминающее

устройство для хранения информации

об обнаруженных неисправностях

(кроме случая, когда имеются только

преднатяжители ремней безопасности),

-  цепь управления сигнальной лампой,

установленной на щитке приборов

(кроме случая, когда имеются только

преднатяжители ремней безопасности),

-  интерфейс связи с линиями K-L через

диагностический разъем (кроме случая,

когда имеются только преднатяжители

ремней безопасности).

 ВНИМАНИЕ
 Прежде чем снимать электронный блок:
 Имеются только преднатяжители

ремней безопасности (без подушек

безопасности):
-  Выключите зажигание.
-  Выньте предохранитель питания (см.

распределение предохранителей) и

подождите 5 минут, чтобы разрядился

резервный источник питания.

-  Отсоедините разъем блока, чтобы

полностью исключить риск

срабатывания.

-  Проверьте, чтобы при любых работах

с электронным блоком никого не было

в салоне.

 При обратной установке электронного
блока необходимо сначала закрепить
его на автомобиле и только после этого
подсоединять его разъемы.

 Стрелка на блоке должна указывать в
направлении передней части
автомобиля.

 Имеется подушка (подушки)
безопасности

 Заблокируйте электронный блок с
помощью прибора XR25, подав команду
G80* (переключатель ISO в положении
S8, код D49).

 Если эта функция активна, то все линии
воспламенения подавляются,
включается сигнальная лампа подушки
безопасности, имеющаяся на щитке
приборов, и высвечивается барграф 14
левый прибора XR25 (новые
электронные блоки поставляются в этом
состоянии).

 При обратной установке электронного
блока:

-  Закрепите его на автомобиле (стрелка

на блоке должна указывать в

направлении передней части

автомобиля).

-  Подсоедините 30-контактный разъем

и проведите проверку с помощью

прибора XR25.

 Если все нормально, разблокируйте
электронный блок, подав команду G81*.
