Рено Кангу. Руководство - часть 9

ОСТЕКЛЕНИЕ КУЗОВА

Сдвижное стекло/стопор

54-8

54

СНЯТИЕ СТОПОРА

Снимите крышку.

Снимите крепеж и освободите стопор.

НАРУЖНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ КУЗОВА

Защитная накладка крыши кузова

55-1

55

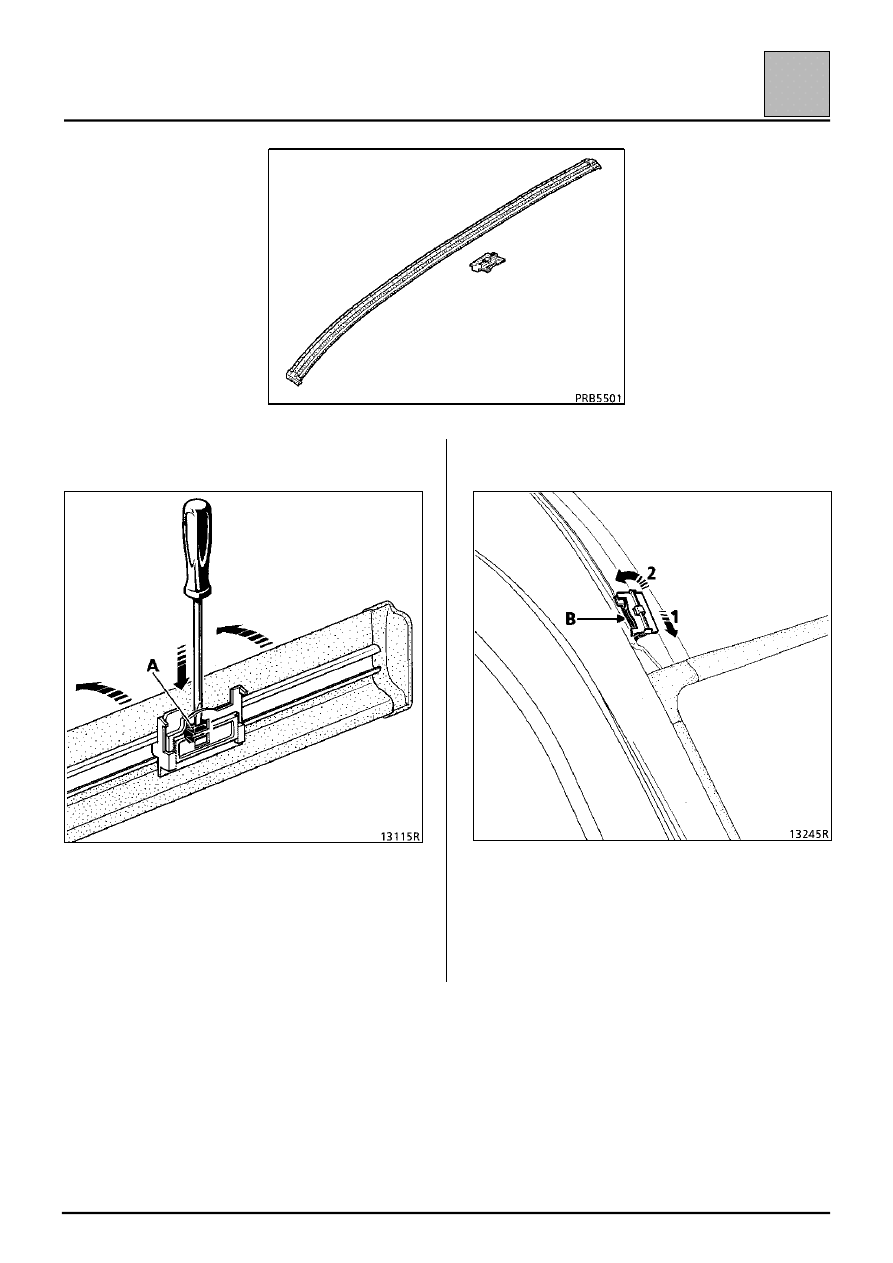

СНЯТИЕ

Надавите в точке (А) плоской отверткой.

Освободите планку от фиксатора.

ПРИМЕЧАНИЕ: для наглядности на рисунке
показан вид планки снизу.

УСТАНОВКА

Пружинный фиксатор защелкните на крепежной
лапке (В).

НАРУЖНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ КУЗОВА

Защитная накладка крыши кузова

55-2

55

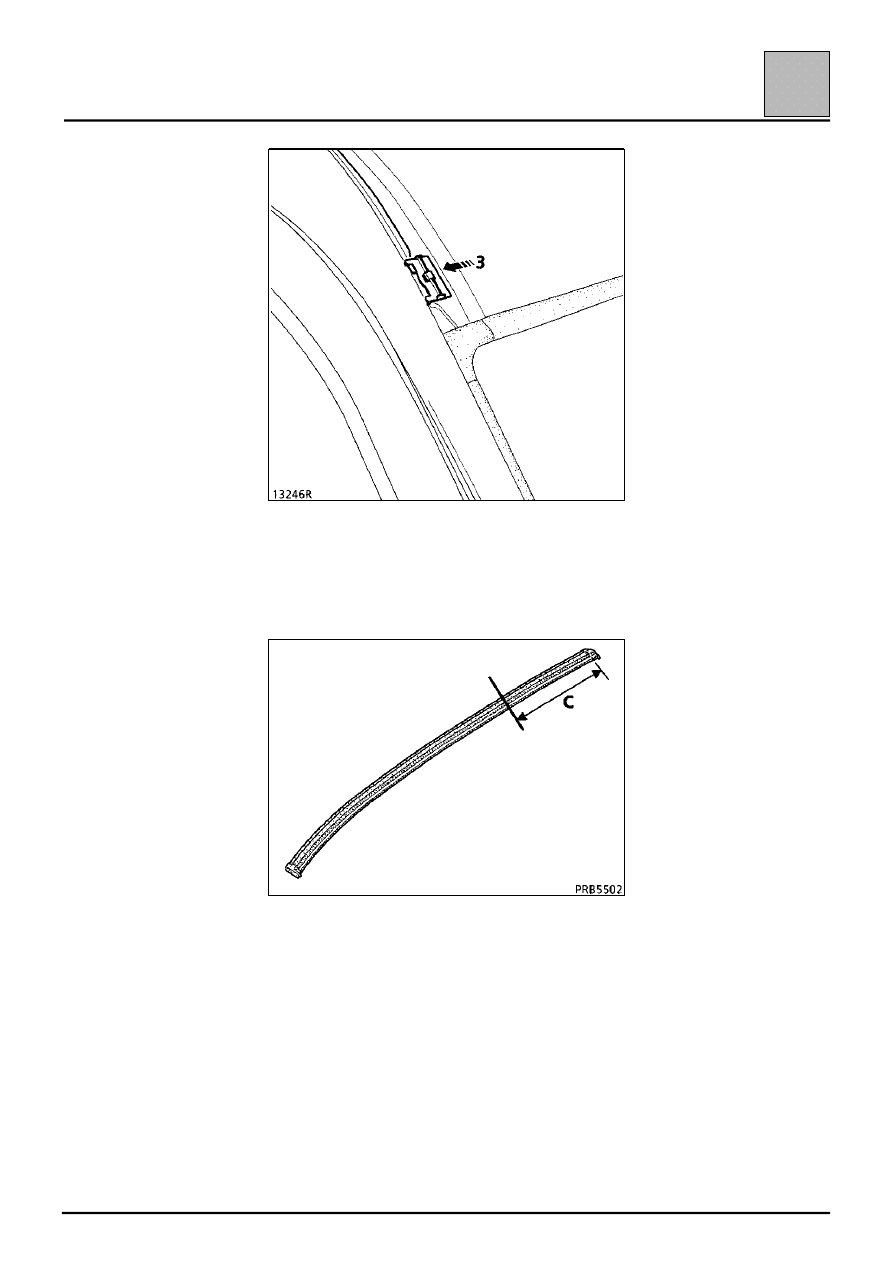

Закрепите фиксатор.

Установите защитную накладку по месту и
закрепите ее в этом положении.

При установке защитной накладки на крыше
автомобиля с дверью задка надо ее укоротить на
длину (С):

С = 610 мм.

НАРУЖНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ КУЗОВА

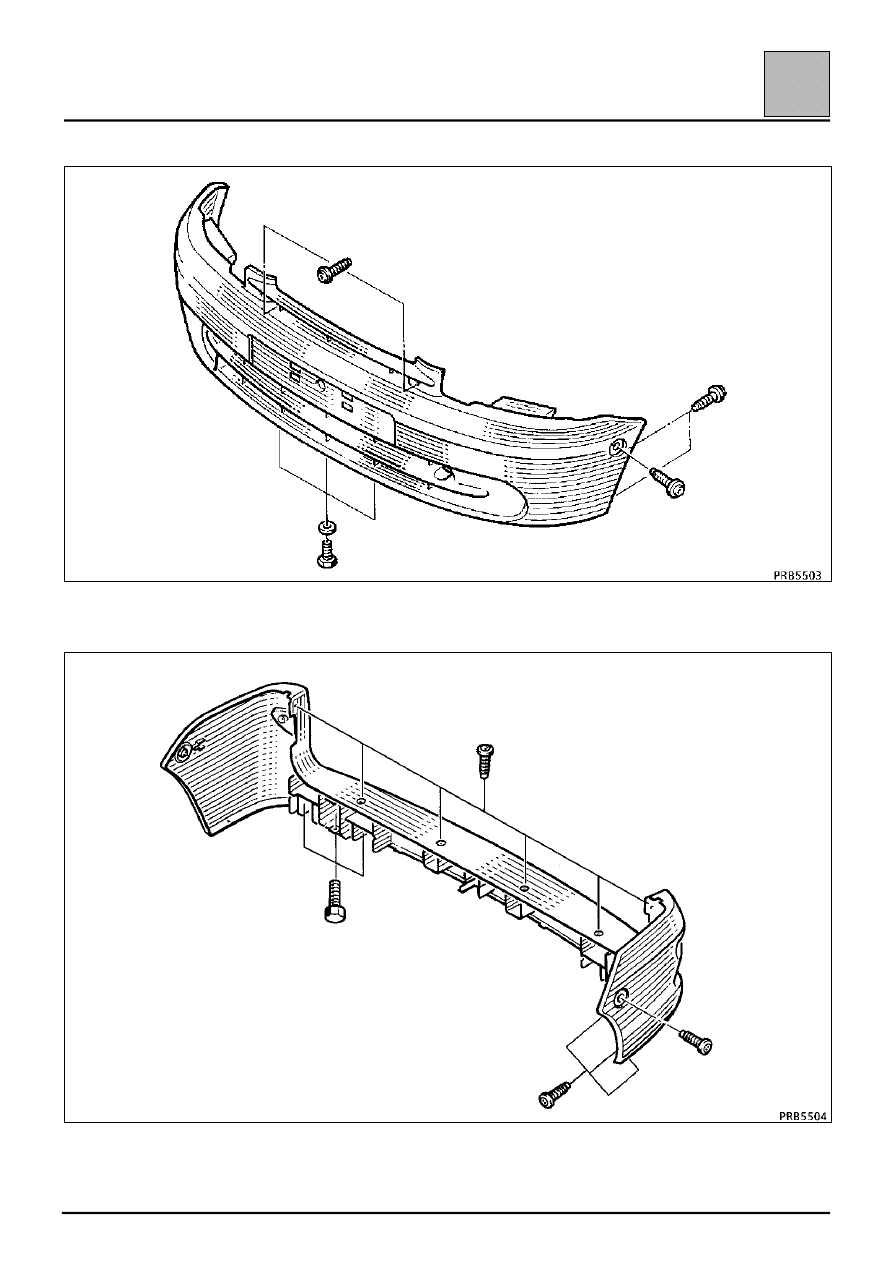

Бамперы

55-3

55

ПЕРЕДНИЙ

Отверните болты крепления.

ЗАДНИЙ

Отверните болты крепления.
