Соединительные трубопроводы
Отсоедините аккумуляторную батарею.
Слейте хладагент R134a из холодильного контура при помощи
заправочной станции.

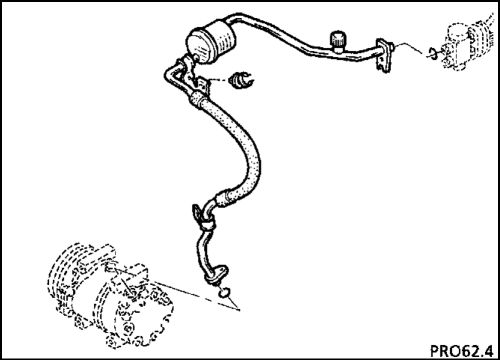

ТРУБОПРОВОД НИЗКОГО ДАВЛЕНИЯ СНЯТИЕ
Выверните болт крепления трубопровода к редуктору.
Вставьте заглушки в редуктор и трубопровод.
Выверните болт крепления трубопровода к компрессору.
Вставьте заглушки в компрессор и трубопровод. Отсоедините скобу
крепления трубопровода. Выньте трубопровод низкого давления.
УСТАНОВКА
Выполняйте установку в порядке, обратном снятию.
Проверьте состояние уплотнительных колец и смажьте их маслом
P.A.G.SP 10.
При замене трубопровода добавьте 10 мл масла SP 10; при разрыве
трубопровода (сильной утечке) добавьте 100 мл.
Создайте в холодильном контуре разрежение, затем заправьте его
хладагентом R134a при помощи заправочной станции.
ПРИМЕЧАНИЕ:
|
Болт крепления трубопроводов к |
|
|
|
компрессору: |
2,1 |
даН-м |
|
Гайка крепления трубопроводов к |
|
|
|
редуктору: |
0,8 |
даН-м |
|
Болт крепления трубопроводов к |
|
|
|
конденсатору: |
0,8 |
даН-м |
Отсоедините аккумуляторную батарею.
Слейте хладагент R134a из холодильного контура с помощью
заправочной станции.

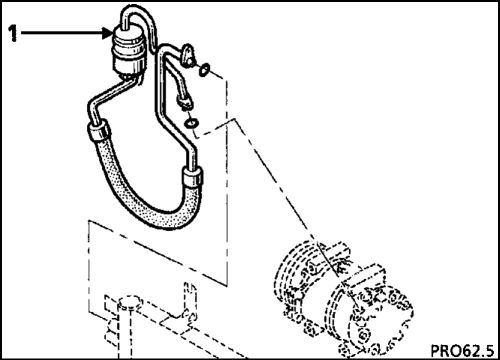

ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ, СОЕДИНЯЮЩИЙ КОМПРЕССОР С
КОНДЕНСАТОРОМ
СНЯТИЕ
Выверните болт крепления трубопровода к компрессору.
Вставьте заглушки в компрессор и трубопровод.
Выверните болт крепления трубопровода к конденсатору.
Выньте трубопровод.
Вставьте заглушки в конденсатор и трубопровод.
УСТАНОВКА
Выполняйте установку в порядке, обратном снятию.
ПРИМЕЧАНИЕ:
При подсоединении этого соединительного трубопровода к
компрессору необходимо вставить все болты, затем ввернуть их до
соприкосновения с поверхностью прижимаемой части и после этого
затянуть до нужного момента затяжки. Цель заключается в
обеспечении правильной посадки трубопровода, чтобы не вызвать
его повреждение в зоне «демпфера» (1).
Проверьте состояние уплотнительных колец и смажьте их маслом
P.A.G.SP 10.
При замене трубопровода добавьте 10 мл масла SP 10; при разрыве
трубопровода (сильной утечке) добавьте 100 мл.
Создайте в холодильном контуре разрежение, затем заправьте его
хладагентом R134a при помощи заправочной станции.
ПРИМЕЧАНИЕ: Чтобы вынуть болт крепления «демпфера» (1) на
автомобиле с двигателем E7J необходимо предварительно снять
передний бампер.
Отсоедините аккумуляторную батарею.
Слейте хладагент R134a из холодильного контура при помощи
заправочной станции.

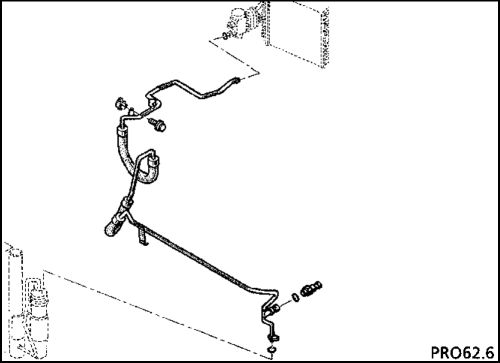

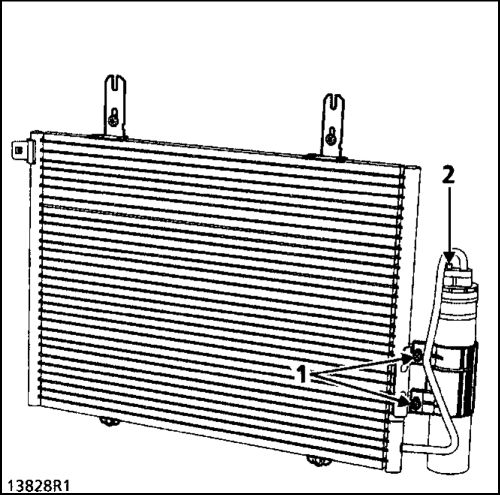

ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ, СОЕДИНЯЮЩИЙ РЕСИВЕР-ОСУШИТЕЛЬ С
РЕДУКТОРОМ
СНЯТИЕ
Освободите трубопровод от креплений.
Отсоедините разъем датчика давления хладагента.
Выверните болт крепления трубопровода к редуктору.
Вставьте заглушки в редуктор и трубопровод.
Выверните болт крепления трубопровода к ресиверу-осушителю.
Вставьте заглушки в ресивер-осушитель и трубопровод.
Выньте трубопровод.
УСТАНОВКА
Выполняйте установку в порядке, обратном снятию.
Проверьте состояние уплотнительных колец и смажьте их маслом
P.A.G.SP 10.
При замене трубопровода добавьте 10 мл масла SP 10; при разрыве
трубопровода (сильной утечке) добавьте 100 мл.
Создайте в холодильном контуре разрежение, затем заправьте его
хладагентом R134a при помощи заправочной станции.
ПРИМЕЧАНИЕ:
- Болт крепления трубопровода к
ресиверу-осушителю: 0,8 даН-м
- Гайка крепления трубопроводов к
редуктору: 0,8 даН-м
