Ветровое стекло

Снимите пробку и гайку крепления (А). Отсоедините от своей опоры тягу (В). Снимите гайки крепления (С) поперечины.

СНЯТИЕ

Снимите стеклоочиститель.

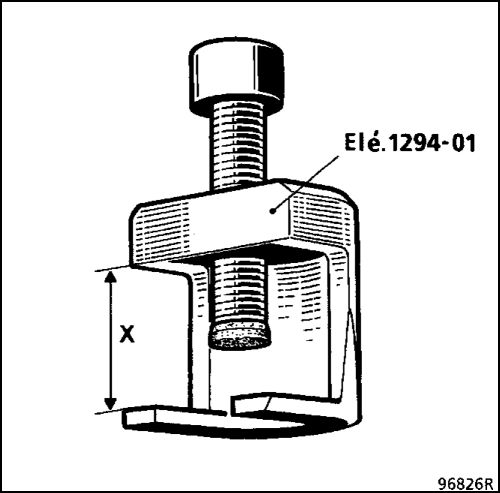

Для исключения повреждения пазов и для упрощения процесса снятия рычагов стеклоочистителя рекомендуется использовать приспособление Е1Й. 1294-01.

Для защиты кузова от повреждения по краю ветрового стекла наклейте полоску липкой ленты

УСТАНОВКА

Металлической щеткой очистите пазы осей. Установите рычаги и гайки.

Момент затяжки гаек 18 Н-м.

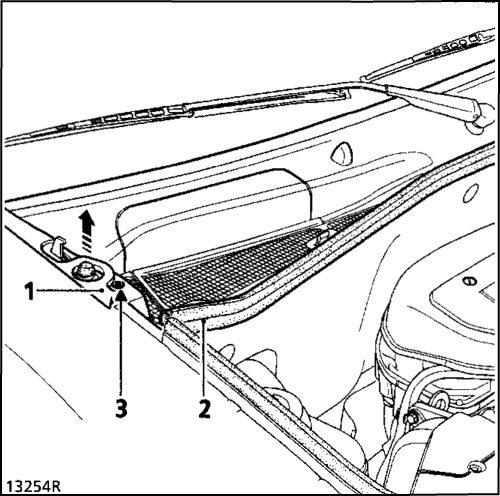

Отсоедините боковую крышку (1). Снимите уплотнитель (2) и винт (3). Снимите решетку воздухозаборника. Отсоедините трубку стеклоомывателя.

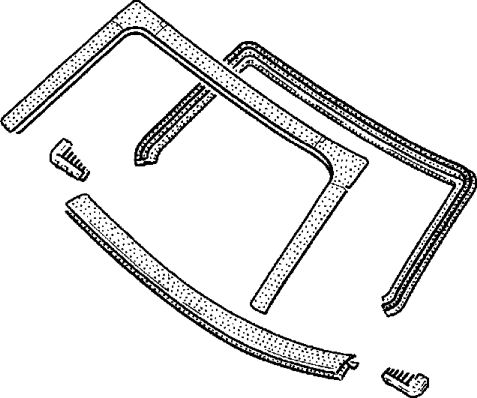

Снимите:

- нижний молдинг (4),

- установочные пластины (5),

- внутренний (многоразового пользования) уплотнитель,

- наружный (невосстанавливаемый) молдинг, разрезав его струной с использованием стандартной методики.

При снятии наружного молдинга нет необходимости применять приспособление для резки «EASY CUT», см. Техническую Ноту 414А.

УСТАНОВКА

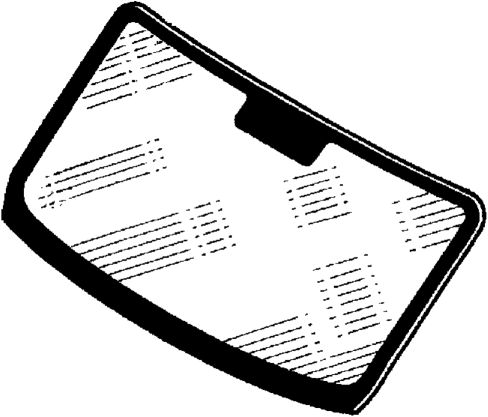

Перед тем как вклеивать ветровое стекло, установите наружный молдинг.

Подготовку склеиваемых поверхностей и процесс склеивания выполняйте согласно Технической Ноте 371 А.

Если автомобиль оборудован подушкой безопасности, не забудьте приклеить самоклеющиеся этикетки.

Комплект этих этикеток может быть заказан по каталожному номеру 77 01 205 442.
