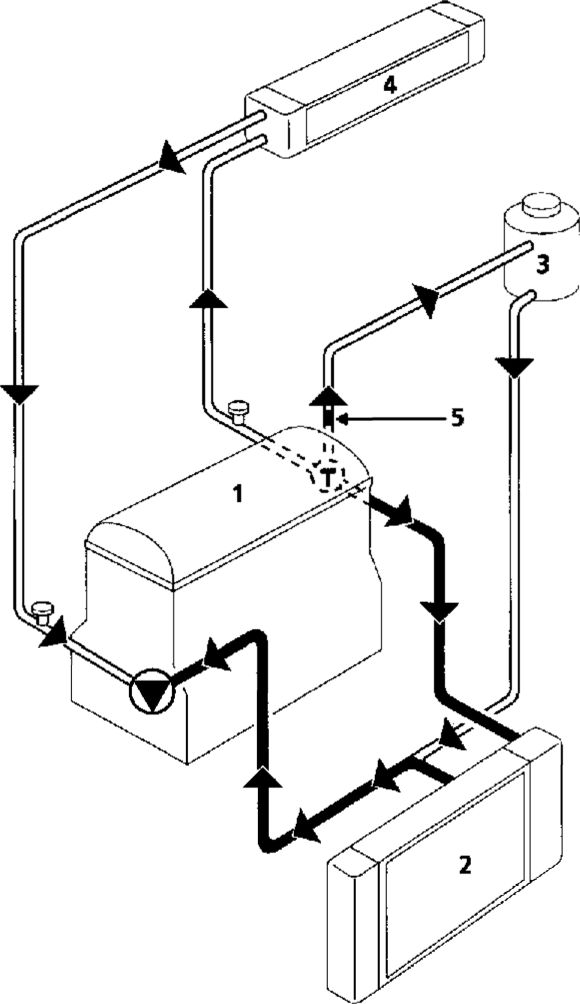

Схема - Двигатель D7F

1 Двигатель

2 Радиатор

3 Расширительный бачок, постоянно удаляющий воздух из системы охлаждения

4 Радиатор отопителя

5 Калибровочное отверстие 03 мм

Включение большой скорости электровентиляторов осуществляется компьютером впрыска, когда температура охлаждающей жидкости выше 99°С.

Электровентиляторы отключаются, когда температура опускается ниже 96°С.

V

Водяной насос

Т

Термостат



Пробка отверстия для удаления воздуха





Клапан расширительного бачка коричневого цвета; его тарировочное давление 1,2 бар.

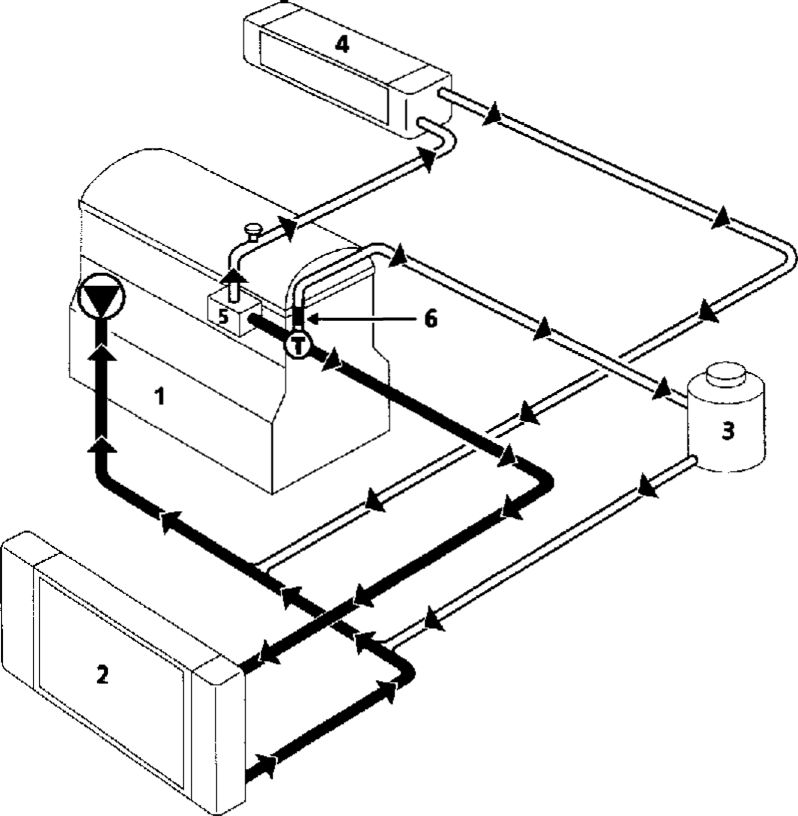

СХЕМА - Двигатель E7J

13508R

1 Двигатель

2 Радиатор

3 Расширительный бачок, постоянно удаляющий воздух из системы охлаждения

4 Радиатор отопителя

5 Кронштейн термостата

6 Калибровочное отверстие 03 мм

Включение большой скорости электровентиляторов осуществляется компьютером впрыска, когда температура охлаждающей жидкости выше 99°С.

Электровентиляторы отключаются, когда температура опускается ниже 96°С.

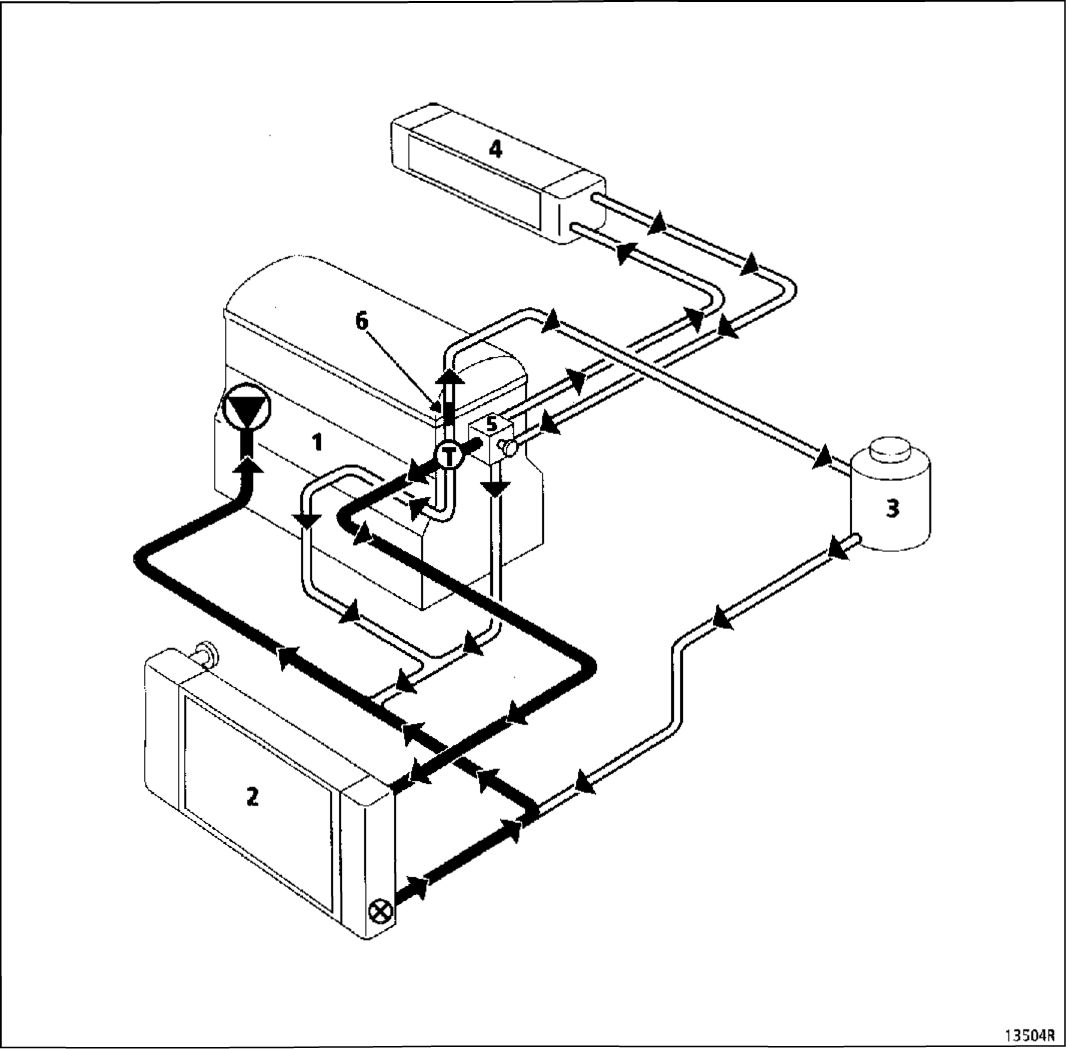

СХЕМА - Двигатель F8Q

1 Двигатель

2 Радиатор

3 Расширительный бачок, постоянно удаляющий воздух из системы охлаждения

4 Радиатор отопителя

5 Кронштейн термостата

6 Калибровочное отверстие 03 мм
