Рено Симбол. Рулевой механизм с электроусилителем
– установите автомобиль на подъемник; |
– отсоедините провод от отрицательной клеммы аккумуляторной
батареи; |
– установите рулевое колесо в положение прямолинейного движения
автомобиля и заблокируйте его; |
– снимите передние колеса; |
– с помощью универсального съемника выпрессуйте пальцы шаровых
шарниров рулевых тяг из поворотных кулаков, предварительно
отвернув гайки пальцев; |
|

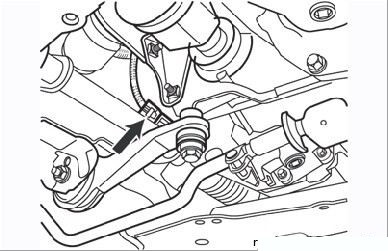

Рисунок 6.1.
Разъем датчика угла поворота рулевого колеса |
|
|
– разъедините разъем датчика угла поворота рулевого колеса (Рисунок
6.1); |
|

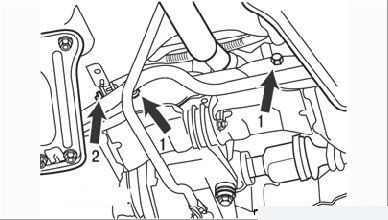

Рисунок 6.2.
Элементы крепления рулевого механизма: 1 – болты
крепления к подрамнику; |
|
|
– под автомобилем отогните чехол, закрывающий узел карданного
шарнира рулевого вала, и отверните эксцентриковый болт хомута
крестовины карданного шарнира (Рисунок
6.2); |
– промаркируйте доступным способом взаимное положение хомута и
вала; |
– выверните болты крепления рулевого механизма на подрамнике; |
– снимите рулевой механизм. |
Установка проводится в порядке, обратном снятию, при этом
проверьте, не изменилось ли положение рулевого колеса; затяните
все болты и гайки требуемыми моментами; соедините разъем датчика
угла поворота рулевого колеса. Проверьте и, если необходимо,
отрегулируйте схождение передних колес. |
|

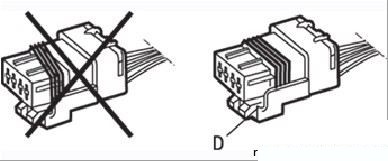

Рисунок 6.3.
Положение прокладки контактного разъема датчика
угла поворота рулевого колеса (D): слева –
неправильно, справа – правильно |
|
|
Обязательно убедитесь в том, что
уплотнительная прокладка разъема датчика угла
поворота рулевого колеса в хорошем состоянии и
установлена правильно (Рисунок
6.3). |
|
|
