Рено Симбол.
Привод передних колес

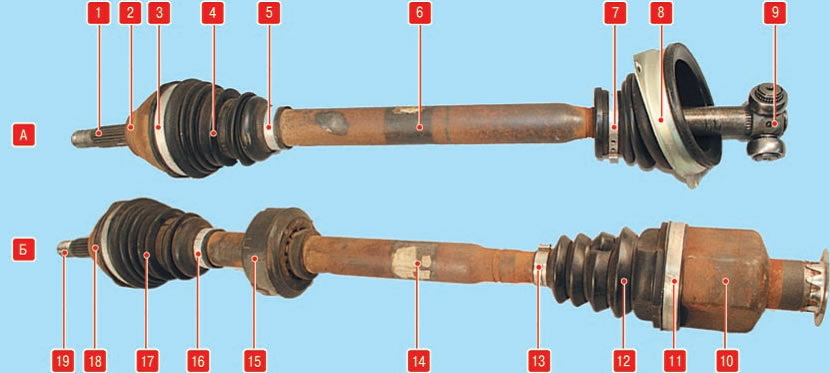

Приводы передних колес: А
- привод левого переднего колеса; Б - привод правого переднего колеса; 1
- шлицевый наконечник; 2,18 - наружные шарниры; 3,5,7, 11,13,16 -
хомуты; 4,7,12,17 - чехлы; 6,14 - валы привода передних колес; 8 -
держатель чехла; 9 - левый внутренний шарнир; 10 - правый внутренний
шарнир; 15 - динамический демпфер; 19 - резьбовой наконечник
Привод на передние колеса осуществляется двумя стальными валами
неравной длины, имеющими шарниры равных угловых скоростей (ШРУС)
на обоих концах. ШРУС, примыкающий к коробке передач, называется
внутренним, примыкающий к ступице колеса, – наружным. |
На левом приводном валу установлены: |
– снаружи ШРУС типа GE 86; |
– внутри ШРУС типа GL 69. |
На правом приводном валу установлены: |
– снаружи ШРУС типа GE 86; |
– внутри ШРУС типа RC 462. |
|
Рисунок 4.50.

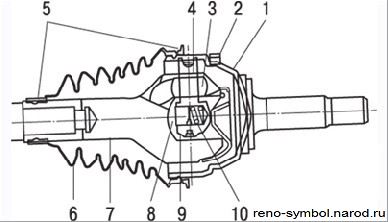

Шарнир равных угловых скоростей типа GE 86: 1 –
корпус наружного шарнира; |
2 –
зубчатый диск ABS; 3 – трехшиповик; 4 – стопор;
5 – хомуты; 6 – термопластичный чехол; |
7 –
приводной вал; 8 – толкатель; 9 – прокладка; |
|
|
|
Рисунок 4.51.
Шарнир равных угловых скоростей RC 462 («трипод»):
1 – стопорное кольцо; 2 – корпус шарнира; 3 –
трехшиповик; 4 – хомуты; 5 – гофрированный чехол |
|
|
|
Рисунок 4.52.
Шарнир равных угловых скоростей типа GL 69 («трипод»):
1 – грязезащитное кольцо; 2 – опорное кольцо; 3
– держатель; 4 – гофрированный чехол; 5 –
трехшиповик; 6 – стопорное кольцо; 7 – приводной
вал |
|
|

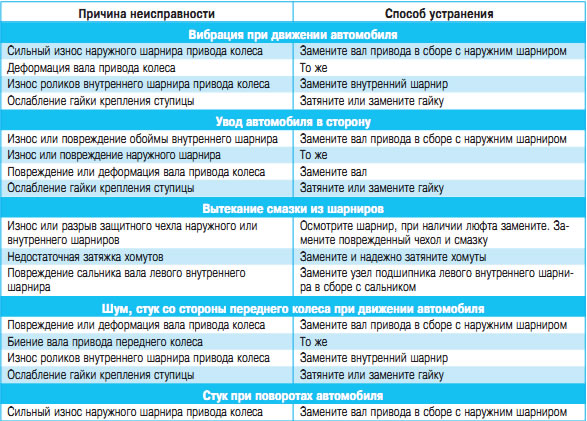

НЕИСПРАВНОСТИ ПРИВОДА ПЕРЕДНИХ КОЛЁС
