Электрооборудование кузова 1 2 • 2 3

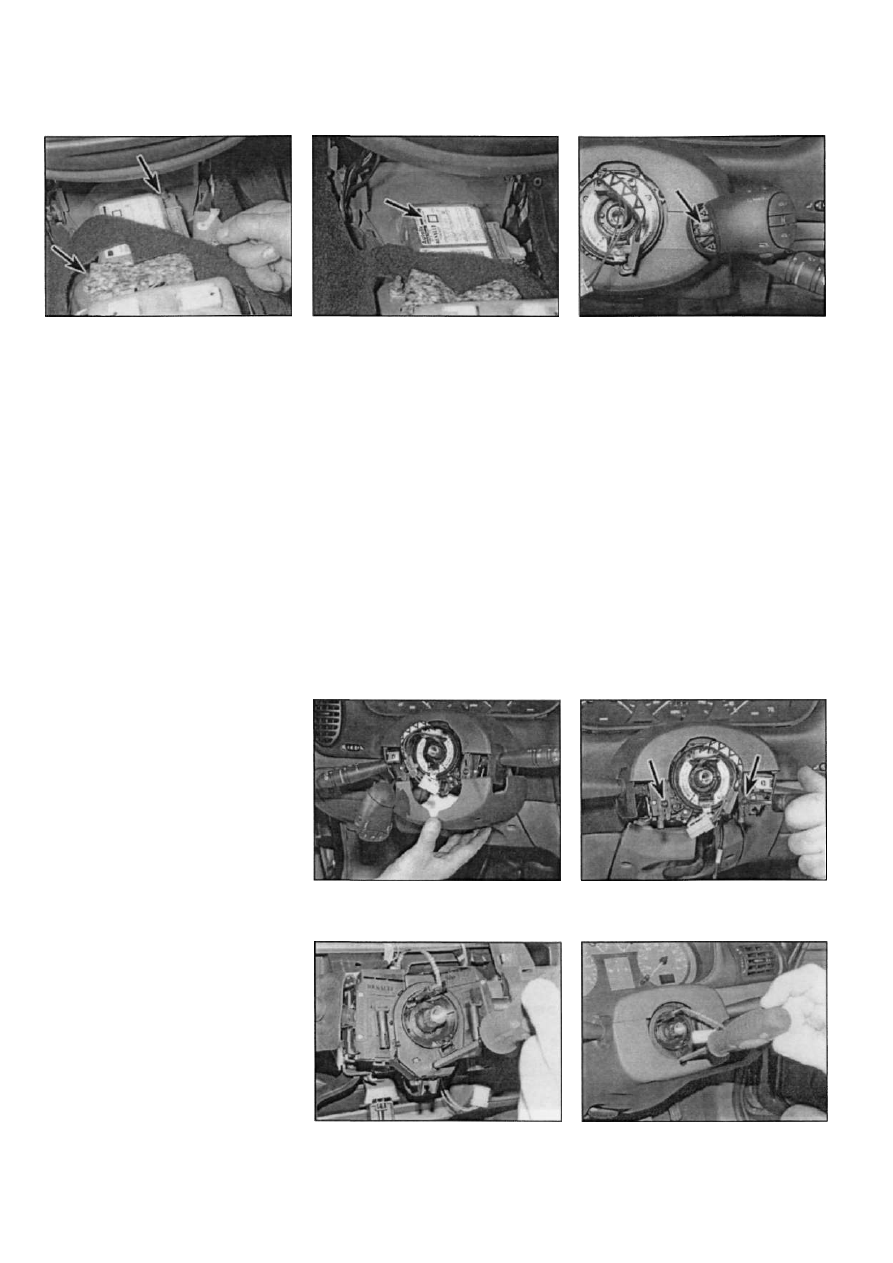

Рис. 25.12 Отсоедините разъем провод
ки и отверните гайки крепления (указаны
стрелками) и снимите блок управления
Пассажирская подушка
безопасности
Снятие
6. Снимите лицевую панель, как описано в
главе 11.
7. Отсоедините разъем(ы) проводки, от
верните гайки/болты крепления, снимите
блок подушки с опор и с лицевой панели.
Установка
8. Уложите подушку на свое место и на
дежно заверните гайки крепления. Присое
дините разъем(ы) проводки, правильно ее
уложив и закрепив.
Э. Установите лицевую панель, как описано
в главе 11.
10. Установите предохранитель. Убедитесь
в том, что в салоне автомобиля никого нет,
и подключите аккумулятор. Открыв води
тельскую дверь, снаружи автомобиля вклю
чите зажигание и убедитесь в том, что
контрольный светодиод засветился.
Блок управления системой
Снятие
11. Снимите центральную консоль, как
описано в главе 11, чтобы получить доступ к
блоку, установленному перед рычагом
селектора/переключения передач.
12. Освободите фиксатор, отсоедините
разъем проводки. Отверните гайки крепле
ния и снимите блок с автомобиля (рис.
25.12).
Установка
13. Установите блок управления стрелкой
наверху вперед автомобиля (рис. 25.13).
Заверните гайки крепления и надежно их
затяните.
14. Присоедините разъем проводки и уста
новите центральную консоль, как описано в
соответствующих параграфах главы 11.
15. Установите предохранитель в блок под
лицевой панелью. Убедитесь в том, что в
салоне автомобиля никого нет и подключите
аккумулятор. Открыв водительскую дверь,
снаружи автомобиля включите зажигание и
убедитесь в том, что контрольный светодиод
засветился.
Renault Megane
Рис. 25.13 Проследите, чтобы стрелка на
блоке управления [указана стрелкой)
указывала вперед автомобиля
Контактный подрулевой блок
системы
Примечание: Блок встроен в узел крон
штейна подрупевого переключателя и
отдельно в запасные части не поступает.
Снятие
16. Снимите блок водительской подушки,
как описано в главе 10. Установите перед
ние колеса в положение прямолинейного
движения.
17. Снимите крышку с внутренней стороны
узла переключателя магнитолы, ослабьте
на несколько оборотов винт крепления
переключателя (рис. 25.17).
18. Отверните винты крепления и снимите
нижнюю половину кожуха рулевой колонки.
Отверните два винта крепления и снимите
верхнюю половину кожуха (рис. 25.18,а, б).
Рис. 25.18,а. Отверните винты крепления
и снимите нижнюю половинку кожуха
Рис. 25.19 Ослабьте винт и обстучите
его, чтобы ослабить хомут
Рис. 25.17 Отверните винт крепления
[указан стрелкой] и отделите переклю
чатель магнитолы от рулевой колонки
19. Ослабьте, но выворачивайте полностью
стяжной болт хомута и постучите по нему
слегка отверткой, чтобы ослабить хомут;
снимите конический узел с рулевой колонки
(рис. 25.19).
Установка
20. Перед установкой необходимо убедить
ся в точной ориентации блока по центру,
электрическим разъемом вверх. При этом
передние колеса должны быть установлены
в положение прямолинейного движения.
Если есть сомнение в правильности поло
жения блока, вращайте его вставку против
часовой стрелки до того момента, как
почувствуете сопротивление (силу не приме
няйте). От этой точки отверните вставку по
часовой стрелке так, чтобы электрический
разъем расположился вверху, после чего
Рис. 25.18,б. Отверните винты крепления
(указаны стрелками) и снимите верхнюю
половинку
Рис. 25.21 Установив кожух, затяните
хомут
