38C

-

4

АНТИБЛОКИРОВОЧНАЯ



СИСТЕМА



ТОРМОЗОВ

Гидравлический



блок

K4J,

и

 730

или

 732

38C

Снимите

:

-

верхние



крышки



двигателя

;

-

гайки



крепления



рычагов



стеклоочистителя

 (1),

-

рычаги



стеклоочистителя,

-

левую



и



правую



накладки

,

-

уплотнитель



щитка



передка

 (2),

-

пластмассовые



заклепки

 (3),

-

решетку



ниши



воздухозабора

,

-

стенку



ниши



воздухозабора

.

Снимите

:

-

болт



крепления

 (4)

глушителя



шума



впуска

,

-

глушитель



шума



впуска

 (5).

Отсоедините

:

-

шланг



о т б о р а



разрежения



вакуумного

у с и л и т е л я



т о р м о з о в



от



в п у с к н о г о

распределительного



коллектора

,

-

колодки



проводов



от



катушек



зажигания

,

-

колодку



п р о в о д о в



от



б л о к а



дроссельной

заслонки

.

102105

102101

102100

1

3

2

101103

ВНИМАНИЕ

!

Не



повредите



патрубок



отбора



разрежения



на

впус к н о м



распределительном



к оллекторе

.

При



е го



п оломке



необходимо



з а м е н и т ь

впускной



распределительный



коллектор

.

5

4

38C

-

5

АНТИБЛОКИРОВОЧНАЯ



СИСТЕМА



ТОРМОЗОВ

Гидравлический



блок

K4J,

и

 730

или

 732

38C

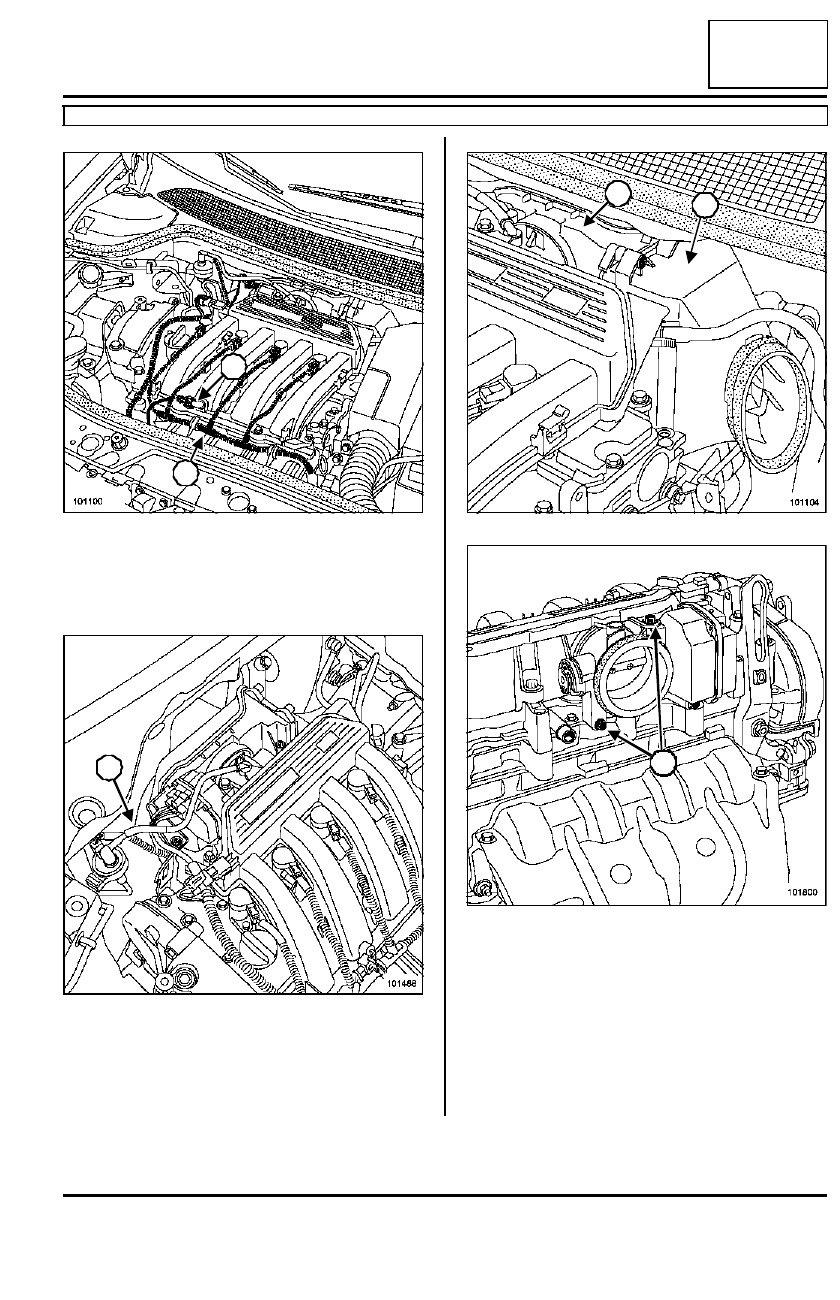

Отсоедините



к о л о д к у



проводов



от



датчика

температуры



воздуха

 (6).

Отсоедините



жгут



проводов



от



держателей



на

двигателе

 (7).

Отсоедините



шланг



системы



улавливания



паров

бензина



от



держателей

 (8).

Отверните



болт



крепления



корпуса



воздушного

фильтра

.

Корпус



фильтра



из



моторного



отсека



не

вынимайте

.

Снимите

:

-

фильтрующий



элемент

 (9),

-

корпус



воздушного



фильтра

 (10),

-

болты



крепления



блока



дроссельной



заслонки

(11),

-

блок



дроссельной



заслонки

.

101100

101488

7

6

8

101104

101800

9

10

11

38C

-

6

АНТИБЛОКИРОВОЧНАЯ



СИСТЕМА



ТОРМОЗОВ

Гидравлический



блок

K4J,

и

 730

или

 732

38C

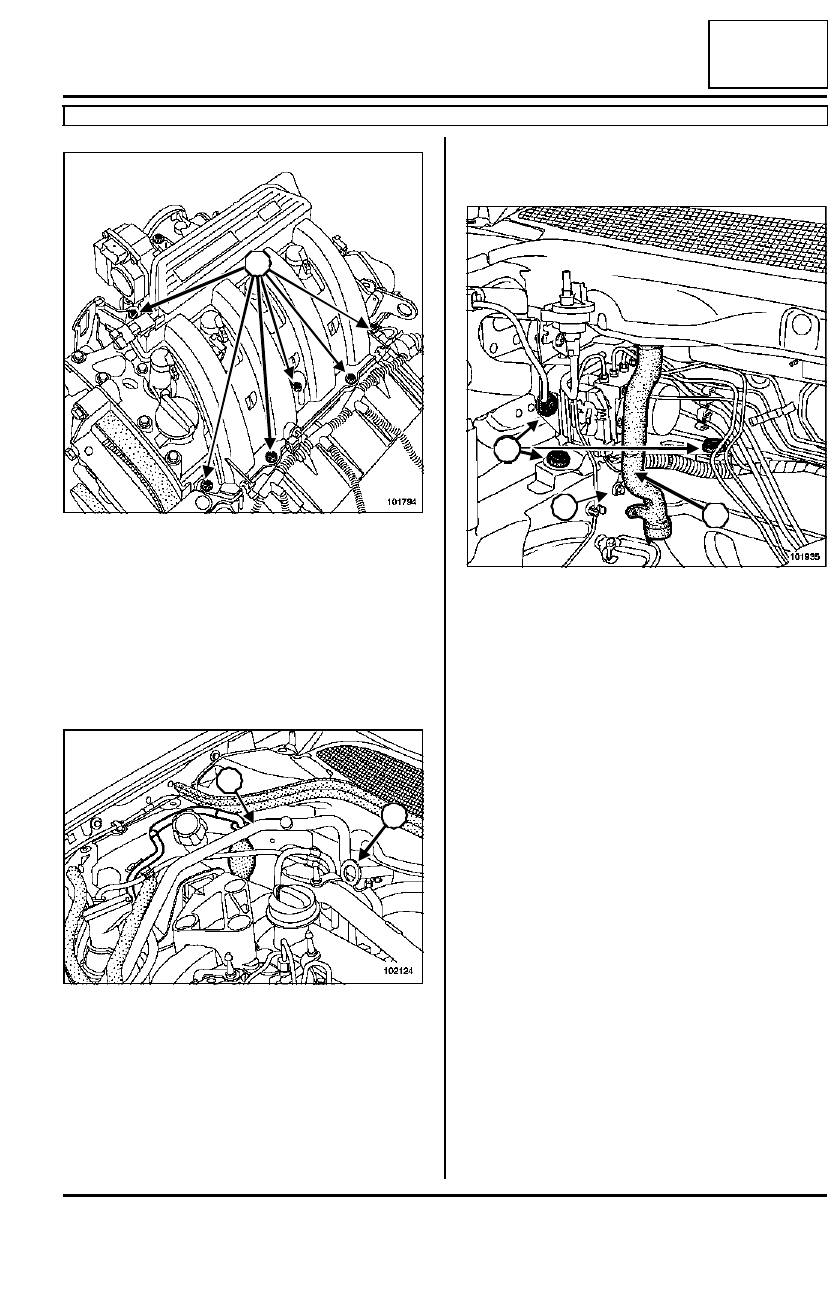

Снимите

:

-

болты



к р е п л е н и я

  (12)

впускного

распределительного



коллектора

,

-

впускной



распределительный



коллектор

,

-

крепления



шумозащитного



экрана

.

Снимите



шумозащитный



экран

.

Снимите

:

-

подъемную



проушину

 (13),

-

болт



фланца



крепления



трубопровода



системы

кондиционирования



воздуха



к



щиту



передка

,

-

болт



фланца



крепления



трубопровода



системы

кондиционирования



воздуха



к



р е с и в е р у -

осушителю

,

-

трубопровод



с и с т е м ы



кондиционирования

воздуха

 (1 4),

соединяющий



фланец



на



щитке

передка



и



ресивер

-

осушитель

 (

если



он



есть

).

Снимите

:

-

трубку

 (15)

отвода



конденсата

,

-

болт



крепления

  (17) «

массовой

»

клеммы



ЭБУ

АБС

.

Разъедините



разъем



ЭБУ

.

Отверните



болты



к р е п л е н и я



ш е с т и

трубопроводов



к



гидроблоку

.

Отсоедините



ш е с т ь



т р у б о п р о в о д о в



от

гидроблока

.

Снимите

:

-

болты



крепления

 (16)

кронштейна



гидроблока

,

- «

гидроблок



в



сборе



с



кронштейном

 »,

-

болты



крепления



гидроблока



к



кронштейну

.

-

гидроблок

.

УСТАНОВКА

Установка



производится



в



порядке

,

обратном

снятию

.

101794

102124

12

12

12

12

12

12

14

13

101935

17

16

16

15

38C

-

7

АНТИБЛОКИРОВОЧНАЯ



СИСТЕМА



ТОРМОЗОВ

Гидравлический



блок

K4J,

и

 730

или

 732

38C

Затяните



требуемым



моментом

:

-

болты



крепления



гидроблока



к



кронштейну

((0,8

даН

·

м)

),

-

болты



к р е п л е н и я



трубопроводов



н

а

гидроблоке

 ((1,7

даН

·

м)

),

-

болты



крепления



кронштейна



гидроблока



к

кузову

 ( (6,5

даН

·

м)

),

-

болты



крепления



впускного

распределительного



коллектора



((0,9

даН

·

м)

).

З а т я н и т е



требуемым



моментом



болты

к р е п л е н и я



т р у б о п р о в о д а



системы

кондиционирования



воздуха

 ((0,8

даН

·

м

)).

Удалите



в о з д у х



из



тормозной



системы



с

помощью



Д и а г н о с т и ч е с к и й



прибор

(

Раздел

Общие



сведения

,

Гидропривод



тормозов

Удаление



воздухи

 ,

стр

. 30A-5).

Заправьте



хладагентом



холодильный



контур



с

помощью



заправочной



станции

.

заправочная

станция

Затяните



требуемым



моментом



болты

крепления



крышки



аккумуляторной



батареи

((0,4

даН

·

м

)).

106032

ВНИМАНИЕ

!

Направьте



п р о во д а



наконечника

  «

массы

»

гидроблока



в н и з

,

что б ы



обеспечить

герметичность



разъема



ЭБУ



гидроблока

.

К Л И М А Т И Ч Е С К А Я



УСТАНОВКА



и

л

и

АВТОМАТИЧЕСКАЯ



КЛИМАТИЧЕСКАЯ

УСТАНОВКА

ВНИМАНИЕ

!

-

Заменяйте



п р о кладку



п р и



каждом



снятии

блока



дроссельной



заслонки

.

При



установке

карточки



в



считывающем



устройстве



во

  2-

е

фиксированное



п

оложение



блок

дроссельной



з а с лонки



должен



выполнить

цикл



программирования



минимального



и

максимального



у глов



открытия



заслонки

.

С

п о м о щ ь ю



диагностического



прибора

Диагностический



прибор



проверьте

,

что

программирование



правильно



выполнено

.

-

Обязательно



з а м е н и т е



новыми

уплот н и т е л ь н ы е



прокладки



на



концах

трубопровод а



системы



кондиционирования

воздуха

.

-

Подключите



а к кумуляторную



б атарею



и

выполните



необходимое



программирование

(

см

.

Раздел



Аккумуляторная



батарея

).

К Л И М А Т И Ч Е С К А Я



УСТА Н О В К А



или

АВТОМАТИЧЕСКАЯ



КЛИМАТИЧЕСКАЯ

УСТАНОВКА

Примечание

:

-

Проверьте



р а б отоспособность



с и с темы

кондиционирования



воздуха



п р и



работе

электровентилято р а



на



максимальной

скорости

.

-

Ес л и



в



салон



подаетс я



неохлажденный

воздух

,

в ы п о л н и те



поиск



у течек



(

см

.

Холодильный



контур



Проверка

).
