    КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

    Диагностика - Вводная часть

83A

4

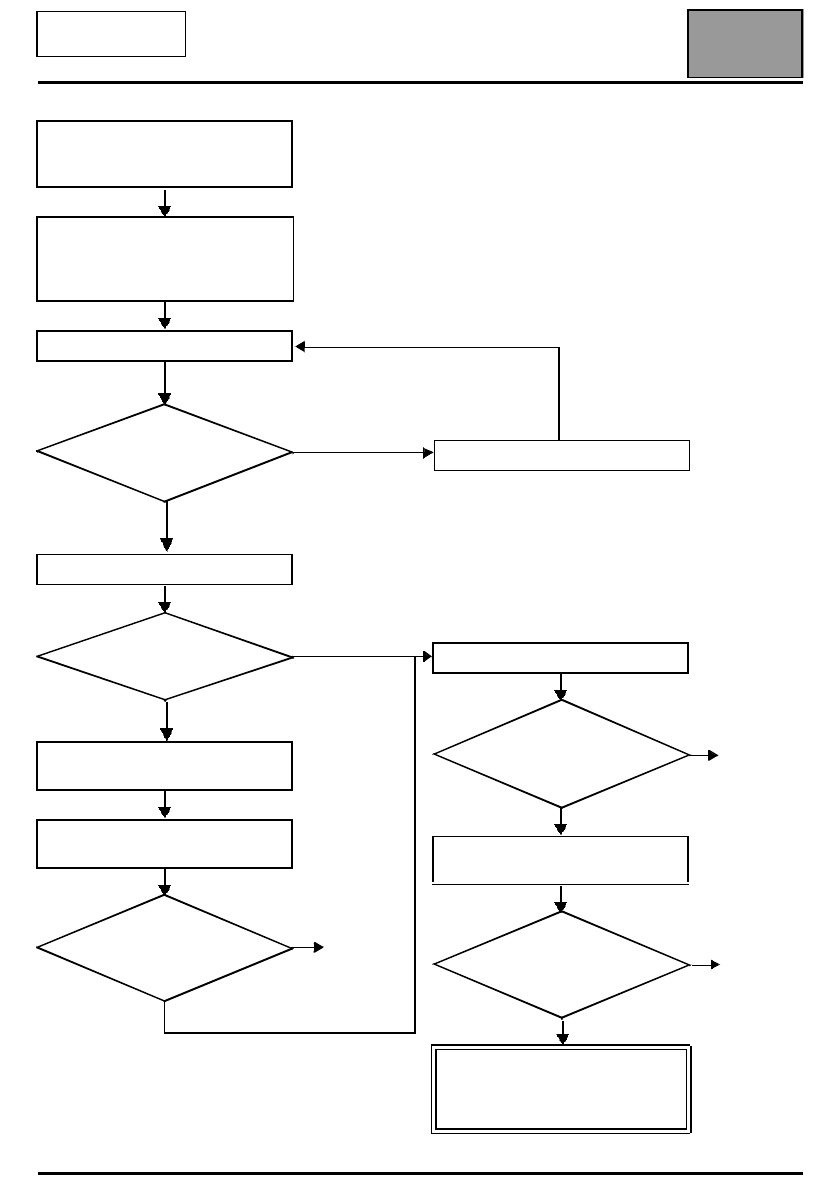

ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ

Проверьте заряженность

аккумуляторной батареи и

исправность предохранителей

Распечатайте карточку диагностики

(имеется в диагностическом

приборе CLIP и в Руководстве по
ремонту или Технических нотах).

Подключите прибор CLIP

Ведется ли обмен

информацией

с ЦЭКБС?

да

Считывание кодов неисправностей

Наличие неисправностей

да

Обработка присутствующих

неисправностей

Обработка запомненных

неисправностей

Признак неисправности

сохранился

да

83A-3

Щиток приборов

№ Vdiag: 04

См. АПН 1

Выполните контроль соответствия

Признак неисправности

сохранился

Используйте АПН (алгоритмы

поиска неисправностей)

Признак неисправности

сохранился

Обратитесь в службу технической

поддержки Techline

с предоставлением заполненной

карточки диагностики

нет

нет

нет

Неисправ-
ность
устранена

нет

Неисправ-
ность
устранена

нет

Неисправ-
ность
устранена

tdbbc841.0

Издание 3-е

    КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

    Диагностика - Вводная часть

83A

83A-4

Щиток приборов

№ Vdiag: 04

5. КАРТОЧКА

ДИАГНОСТИКИ

Предъявление этой карточки обязательно:

●

При обращении за помощью в службу технической поддержки Techline.

●

При запросе СОГЛАСИЯ на замену деталей в случаях, когда такая замена может производиться только при
соответствующем разрешении.

●

Она прилагается к "поднадзорным" деталям при возврате на завод-изготовитель. Таким образом, наличие
карточки диагностики является условием гарантийного возмещения и способствует лучшему анализу
снятых деталей.

6.  УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

При выполнении работ следует соблюдать правила техники безопасности, чтобы исключить материальный
ущерб и травматизм:
– Убедитесь в том, что аккумуляторная батарея хорошо заряжена, чтобы исключить нарушение работы ЭБУ,

если батарея недостаточно заряжена.

– Не курите.
– Пользуйтесь только исправными и предназначенными для данного вида работ оборудованием и

приборами.

ВНИМАНИЕ

ВНИМАНИЕ:

При любом нарушении работы какой-либо сложной системы необходимо выполнить ее
полную диагностику с помощью соответствующих приборов. КАРТОЧКА
ДИАГНОСТИКИ, заполняемая в ходе диагностики, позволяет создать и сохранить
информационный кадр выполненной диагностики. Она является основным элементом
обмена информацией с производителем.

ПОЭТОМУ ЗАПОЛНЕНИЕ КАРТОЧКИ ДИАГНОСТИКИ ЯВЛЯЕТСЯ ОБЯЗАТЕЛЬНЫМ КАЖДЫЙ РАЗ

ПРИ ВЫПОЛНЕНИИ ДИАГНОСТИКИ.

tdbbc841.0

Издание 3-е

Перечень поднадзорных деталей: Электронный блок управления

КАРТОЧКА ДИАГНОСТИКИ

Система: Щиток приборов

Страница 1 / 2

●

Идентификационные данные

Дата

2

0

Кем заполнена карточка

ИНА

Двигатель

Диагностический прибор

CLIP:

Версия обновления

●

Ощущения владельца

Неправильные показания
уровня топлива

Неправильные показания
температуры охлаждающей
жидкости

Не работает цифровой дисплей

Неправильные показания
скорости движения

Не загораются сигнальные
лампы

Цифровой дисплей: искаженный
вывод текста и изображений

Неправильные показания
частоты вращения
коленчатого вала двигателя

Неправильные показания
бортового компьютера

Прочее

Дополнительные сведения

●

Условия, при которых появляются указанные владельцем неисправности

011

При включении зажигания.

005

Во время движения

004

Периодически

009

Внезапно

010

Постепенное ухудшение
работы

Прочее

Дополнительные сведения

●

Документация, используемая при диагностике

Используемый метод диагностики

Виды руководств по диагностике:

Руководство по ремонту, Техническая нота, Компьютерная диагностика

№ руководства по диагностике:

Используемая электросхема

№ Технической ноты Схемы
электрооборудования:

Прочая документация

Название и/или обозначение:

страницу распечатать или сделать копию - страницу распечатать или сделать копию

Считать с помощью диагностического прибора (окно идентификации):

КАРТОЧКА ДИАГНОСТИКИ

Система: Щиток приборов

Страница 2 / 2

●

Идентификационные данные ЭБУ и замененных деталей системы

Складской номер детали 1

Складской номер детали 2

Складской номер детали 3

Складской номер детали 4

Складской номер детали 5

Складской номер ЭБУ

Номер по каталогу поставщика

Номер программы

Версия программного обеспечения

№ калибровки

Версия программного обеспечения диагностики

●

Неисправности, выявленные с помощью диагностического прибора

№

неисправности

Присутствующая

неисправность

Запомненная

неисправность

Наименование неисправности

Описание

●

Условия появления неисправности

№ состояния или

параметра

Наименование параметра

Значение

Единица

измерения

●

Специальные сведения о системе

Описание:

●

Дополнительные сведения

По каким причинам было принято
решение о замене ЭБУ?
Перечислите другие замененные
детали

Какие другие системы неисправны?

Дополнительные сведения:

страницу распечатать или сделать копию - страницу распечатать или сделать копию
