КЛИМАТИЧЕСКАЯ УСТАНОВКА

Диагностика - Вводная часть

62A

62A-1

Климатическая установка с

ручным управлением и

Автоматическая

климатическая установка

162A

КЛИМАТИЧЕСКАЯ УСТАНОВКА

Диагностика - Вводная часть

1. ПРИМЕНИМОСТЬ ДОКУМЕНТА

В данном документе описана процедура диагностики, применяемая для всех ЭБУ, имеющих следующие
характеристики:

2. ДОКУМЕНТАЦИЯ И ОБОРУДОВАНИЕ, НЕОБХОДИМЫЕ ДЛЯ ДИАГНОСТИКИ

Вид документации:

Методика диагностики (настоящий документ и технические ноты установленной на
автомобиле системы впрыска топлива, ЦЭКБС и блока защиты и коммутации):
– Средства диагностической помощи (встроены в диагностический прибор), документация на

бумажном носителе (Руководство по ремонту или Технические ноты), справочно-
информационная система Dialogys.

Электросхемы:
– На компакт-дисках и бумажном носителе.

Диагностические приборы:

– CLIP

Необходимое оборудование и приборы:

3. ДЛЯ СПРАВКИ

Неисправности:

Неисправности подразделяются на присутствующие и запомненные (возникшие при определенных условиях
и впоследствии исчезнувшие или же продолжающие иметь место, но которые не диагностируются в
настоящих условиях).
Характеристика неисправности "присутствующая" или "запомненная" должна учитываться при
использовании диагностического прибора после подачи "+" после замка зажигания (без воздействия на
элементы системы).
Присутствующие неисправности обрабатываются по схеме, описанной в разделе "Интерпретация
неисправностей".
При наличии запомненной неисправности следует отметить отображенные неисправности и выполнить
действия в соответствии с подразделом "Указания".
Если неисправность подтверждается после выполнения операций, приведенных в разделе "Указания",
неисправность признается присутствующей. В этом случае устраните неисправность.
Если неисправность не подтверждается, выполните базовую проверку. Проверьте:
– Электрические цепи, соответствующие неисправности.
– Разъемы этих цепей (на отсутствие следов окисления, погнутых выводов и т. п.),
– Сопротивление определенного неисправным элемента.
– Состояние проводов (есть ли оплавленная или срезанная изоляция, следы трения и т. п.).

Автомобиль: M

égane II

Диагностируемая система: Климатическая
установка

НЕОБХОДИМЫЕ ОБОРУДОВАНИЕ И ПРИБОРЫ

Мультиметр.

Универсальная контактная плата: El

é. 1681

КЛИМ X84 - 1.1

Издание 2-е

КЛИМАТИЧЕСКАЯ УСТАНОВКА

Диагностика - Вводная часть

62A

62A-2

Климатическая установка с

ручным управлением и

Автоматическая климатическая

установка

Контроль соответствия

Целью проведения контроля соответствия является проверка таких состояний и параметров, которые не
приводят к индикации неисправностей диагностическим прибором в том случае, если они находятся за
пределами допуска. Следовательно, этот этап позволяет:
– выполнить диагностику неисправностей, которые не распознаются как неисправности, однако могут

соотноситься с жалобой владельца,

– проверить работоспособность системы и убедиться, что неисправность после ремонта не появится снова.

Таким образом, в данном разделе представлена диагностика состояний и параметров, а также условия ее
проведения.

Если состояние не соответствует норме или если параметр находится за пределами допуска, см.
соответствующую страницу диагностики.

Особенности выполнения контроля соответствия климатической установки:

Контроль соответствия при диагностике климатической установки делится на четыре части,
соответствующие четырем подфункциям системы: отопление, охлаждение воздуха, выполнение команд
пользователя и вентиляция салона.

Состояния и параметры этих подсистем рассматриваются вместе с соответствующими ЭБУ.

Особенности: панель управления климатической установкой с ручным управлением не управляет работой
электрических устройств и не диагностируется. Поэтому указания по контролю соответствия в главе 62C
"Климатическая установка с ручным управлением" отсутствуют.

ПРИМЕЧАНИЕ:
Описание интерпретации состояний, параметров и команд также приведено в нескольких главах. Все, что
управляется с панели управления климатической установкой интерпретируется в двух главах 62A и 62B
"Климатическая установка". В отличие от этого информация, получаемая от других ЭБУ интерпретируется
в подразделах "Диагностика" этих ЭБУ (см. контроль соответствия).

Жалобы владельца – Алгоритм поиска неисправностей

Если проверка с помощью диагностического прибора не позволила выявить неисправность, но жалоба
владельца не устраняется, то неисправность следует устранять, исходя из жалобы владельца.

Общая схема выполнения диагностики приведена на следующей

странице в виде блок-схемы.

КЛИМ X84 - 1.1

Издание 2-е

КЛИМАТИЧЕСКАЯ УСТАНОВКА

Диагностика - Вводная часть

62A

62A-3

Климатическая установка с

ручным управлением и

Автоматическая

климатическая установка

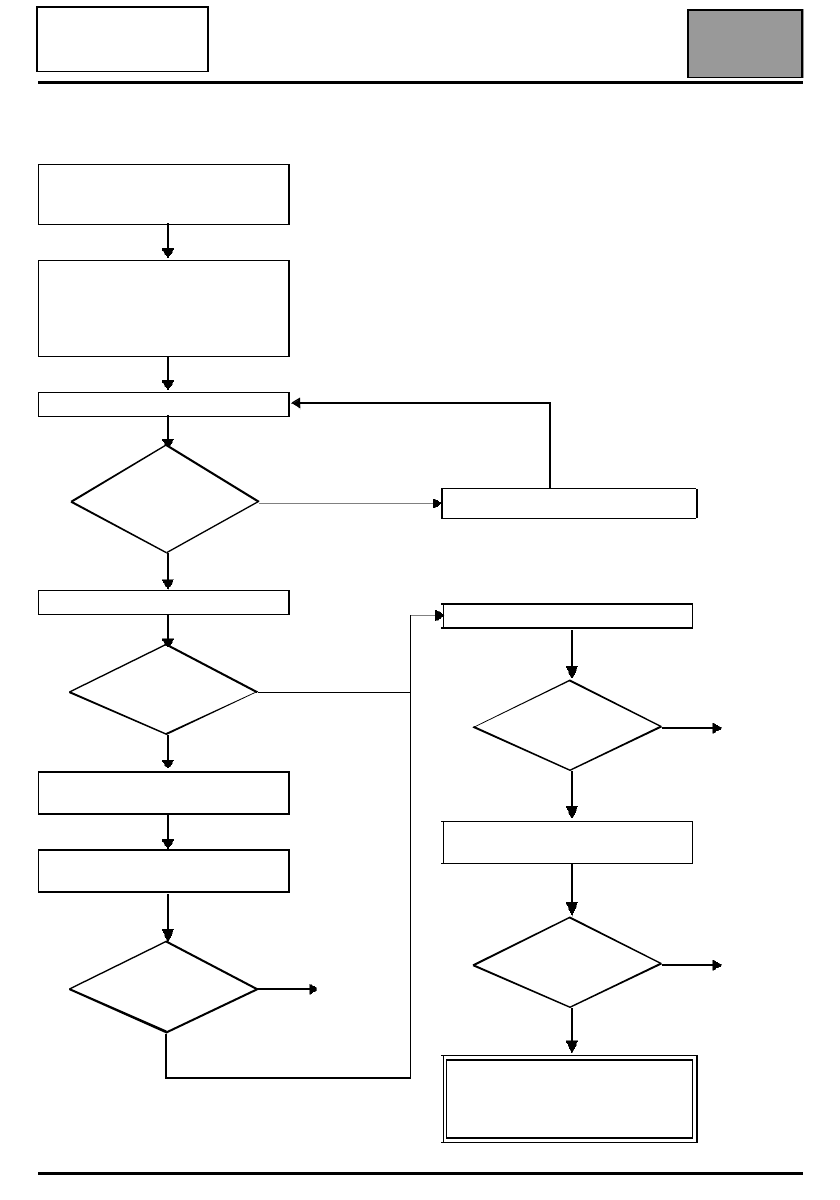

4. ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ

Проверьте заряженность

аккумуляторной батареи и

исправность предохранителей

Распечатайте бланк карточки

диагностики системы (имеется в

памяти диагностического прибора

CLIP и в Руководстве по ремонту

или Технической ноте)

Подключите прибор CLIP

Ведется ли об-

мен информацией

с ЭБУ?

нет

да

Считывание кодов неисправностей

Наличие

неисправностей

нет

да

Обработка присутствующих

неисправностей

Обработка запомненных

неисправностей

Признак

неисправности

сохранился

нет

Неисправ-
ность
устра-
нена

да

См. АПН 1

Выполните контроль соответствия

Признак

неисправности

сохранился

нет

Неисправ-
ность
устра-
нена

Используйте АПН (алгоритмы

поиска неисправностей)

Признак

неисправности

сохранился

нет

Неисправ-
ность
устра-
нена

Обратитесь в службу технической

поддержки Techline с

предоставлением ей заполненной

карточки диагностики

КЛИМ X84 - 1.1

Издание 2-е

КЛИМАТИЧЕСКАЯ УСТАНОВКА

Диагностика - Вводная часть

62A

62A-4

Климатическая установка с

ручным управлением и

Автоматическая

климатическая установка

При любом нарушении работы, для устранения которого требуется заменить ЭБУ, необходимо выполнить
полную диагностику с помощью соответствующих приборов. Диагностическая карточка, заполняемая в
ходе проведения диагностики, позволяет вести эффективный диалог с изготовителем, обеспечивая тем
самым:

●

Более оперативную и целенаправленную техническую помощь в системе "Techline".

●

Лучший учет и анализ запросов согласия на замену деталей.

●

Более четкую формулировку заключений по неисправностям, что обеспечивает полное возмещение
средств по гарантии.

6. УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

При выполнении работ следует соблюдать правила техники безопасности, чтобы исключить материальный
ущерб и травматизм:
– Убедитесь в правильности заряда аккумуляторной батареи, чтобы исключить нарушение работы ЭБУ, если

батарея недостаточно заряжена.

– Не курите.
– Пользуйтесь только исправными и предназначенными для данного вида работ оборудованием и

приборами.

ВНИМАНИЕ!

5. КАРТОЧКА ДИАГНОСТИКИ

ВНИМАНИЕ:
Во всех случаях возмещения стоимости "поднадзорных" деталей (типа ЭБУ) или
обращения в службу технической поддержки Techline требуется представление
правильно заполненной карточки диагностики, в которой имеется сохраняемый в
дальнейшем информационный кадр выполненной диагностики.

В СВЯЗИ С ЭТИМ КАРТОЧКУ ДИАГНОСТИКИ НЕОБХОДИМО ЗАПОЛНЯТЬ

КАЖДЫЙ РАЗ ПРИ ПРОВЕДЕНИИ ДИАГНОСТИКИ.

КЛИМ X84 - 1.1

Издание 2-е
