17B - 3

V1

СИСТЕМА ВПРЫСКА БЕНЗИНОВОГО ДВИГАТЕЛЯ

Диагностика – Вводная часть

17B

Система впрыска EMS 3130

Номер программы: EB

№ версии программного

обеспечения диагностики: 04

3.

НАПОМИНАНИЯ:

Процедура:
Для диагностики ЭБУ автомобиля включите "зажигание". Подключите диагностический прибор и выполните
необходимые операции.

Неисправности

Неисправности определяются как присутствующие или как запомненные (появившиеся при определенных
условиях и затем исчезнувшие или же продолжающие иметь место, но не обнаруживаемые в текущих
условиях).

Состояние "присутствующая неисправность" или "запомненная неисправность" должно
рассматриваться при подключении диагностического прибора, после подачи "+" после замка зажигания
(без воздействия на элементы данной системы).

Присутствующие неисправности обрабатываются по схеме, описанной в разделе "Интерпретация
неисправностей".

При наличии запомненной неисправности следует отметить отображенные неисправности и выполнить
действия в соответствии с подразделом "Указания".

Если неисправность подтверждается после выполнения операций, приведенных в подразделе "Указания",
неисправность признается присутствующей. Обработайте неисправность.

Если неисправность не подтверждается, проверьте:

– электрические цепи, относящиеся к неисправному прибору или нарушенной функции,
– разъемы этих цепей (на отсутствие следов окисления, погнутых выводов и т. п.),
– сопротивление элемента, выявленного как неисправный
– состояние проводов (есть ли оплавленная или срезанная изоляция, следы трения и т. п.).

Выполните контроль соответствия

Целью проведения контроля соответствия является проверка таких данных, которые не приводят
к индикации неисправностей диагностическим прибором в том случае, если они находятся за
пределами допуска.

Следовательно, этот этап позволяет:

– выполнить диагностику неисправностей, которые не распознаются как неисправности, однако

могут соотноситься с жалобой владельца,

– проверить работоспособность системы и убедиться, что неисправность после ремонта не

появится снова.

В данном разделе представлена диагностика состояний и параметров, а также условия ее проверки.

Если состояние не соответствует норме или если параметр находится за пределами допуска, см.
соответствующую страницу диагностики.

Жалобы владельца - Алгоритм поиска неисправностей

Если при проверке с помощью диагностического прибора неисправностей не выявлено, но неисправность по
жалобе владельца сохраняется, то неисправность следует устранять, исходя из жалобы владельца.

Общая схема выполнения диагностики приведена на следующей странице в виде блок-схемы

Renault

http___viamobile.ru

17B - 4

V1

СИСТЕМА ВПРЫСКА БЕНЗИНОВОГО ДВИГАТЕЛЯ

Диагностика – Вводная часть

17B

Система впрыска EMS 3130

Номер программы: EB

№ версии программного

обеспечения диагностики: 04

4.

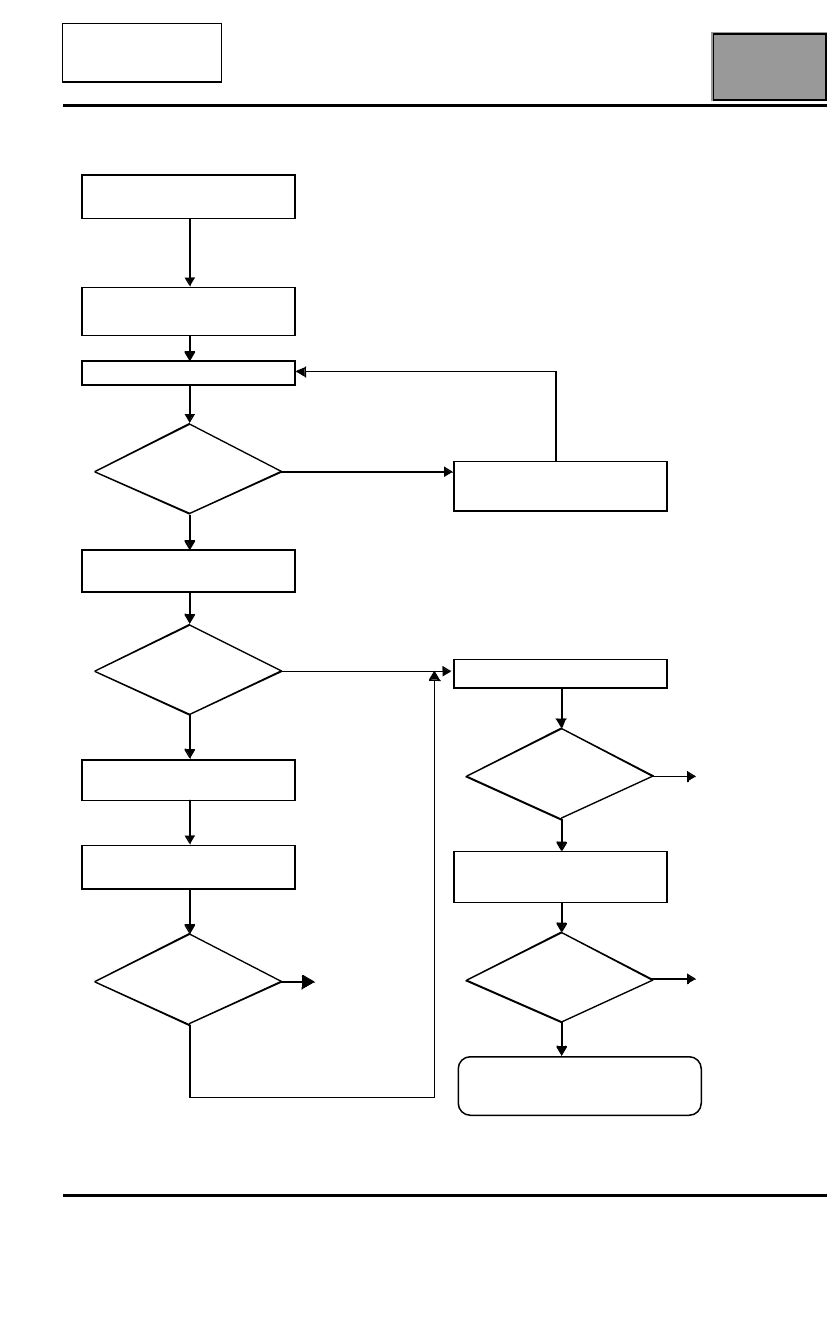

ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ

Выполните предварительную

диагностику системы

Распечатайте

карточку диагностики системы

Подключите прибор CLIP

См. алгоритм поиска

неисправностей 1

Считывание кодов

неисправностей

Обработка присутствующих

неисправностей

Обработка

запомненных неисправностей

Выполните контроль

Используйте АПН (алгоритмы

поиска неисправностей)

Установлен ли
режим диалога

с ЭБУ?

Наличие

неисправностей

Признак

неисправности

сохранился

Признак

неисправности

сохранился

Признак

неисправности

сохранился

Обратитесь в службу технической
поддержки Techline, предоставив
заполненную карточку диагностики

нет

нет

нет

нет

нет

да

да

да

Неисправность
устранена

Неисправность
устранена

Неисправность
устранена

да

Renault

http___viamobile.ru

17B - 5

V1

СИСТЕМА ВПРЫСКА БЕНЗИНОВОГО ДВИГАТЕЛЯ

Диагностика – Вводная часть

17B

Система впрыска EMS 3130

Номер программы: EB

№ версии программного

обеспечения диагностики: 04

4.

ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ (продолжение)

Проверка электропроводки

Трудности при диагностике
При разъединении разъемов и/или перемещении жгутов проводов причина неисправности может быть
временно устранена.
Измерения напряжения, сопротивления и сопротивления изоляции обычно дают удовлетворительные
результаты, особенно, если в момент проверки неисправность не является присутствующей
(является запомненной).

Визуальная проверка
Отыщите следы повреждений в моторном отсеке и салоне.
Тщательно проверьте защитные кожухи, целостность изоляции и правильность прокладки жгутов проводов.
Отыщите следы окисления.

Проверка на ощупь
При шевелении и скручивании жгутов проводов используйте диагностический прибор, чтобы установить
момент перехода неисправности из состояния "запомненная" в состояние "присутствующая".
Убедитесь, что разъемы надежно зафиксированы.
Слегка "пошевелите" разъемы.
Скрутите жгут проводов.
Если произошло изменение состояния неисправности, попытайтесь установить ее причину.

Проверка отдельных элементов
Разъедините разъемы и проверьте состояние зажимов и контактов, а также их обжатие (на изоляции
не должно быть следов обжатия).
Проверьте, что зажимы и контакты надежно зафиксированы в гнездах разъема.
Убедитесь, что при соединении разъема зажимы и контакты не выдавливаются.
Проверьте контактное нажатие зажимов с помощью контактного вывода подходящего типа.

Проверка сопротивления
Сначала проверьте целостность всей цепи, затем по отдельным участкам.
Определите, нет ли короткого замыкания на "массу", на + 12 В или с другим проводом.

При обнаружении неисправности устраните ее или замените электропроводку.

Renault

http___viamobile.ru

17B - 6

V1

СИСТЕМА ВПРЫСКА БЕНЗИНОВОГО ДВИГАТЕЛЯ

Диагностика – Вводная часть

17B

Система впрыска EMS 3130

Номер программы: EB

№ версии программного

обеспечения диагностики: 04

5.

КАРТОЧКА ДИАГНОСТИКИ

Предъявление этой карточки обязательно:

• при обращении в службу технической информации,
• при запросе согласия на замену деталей, когда такая замена может производиться только при

соответствующем разрешении,

• Она прилагается к "поднадзорным" деталям при возврате на завод-изготовитель. Таким образом,

наличие карточки диагностики является условием гарантийного возмещения и способствует лучшему
анализу снятых деталей.

ВНИМАНИЕ!

ВНИМАНИЕ:
При любом нарушении работы какой-либо сложной системы необходимо выполнить ее
полную диагностику с помощью соответствующих приборов. КАРТОЧКА ДИАГНОСТИКИ,
заполняемая в ходе диагностики, позволяет создать и сохранить информационный кадр
выполненной диагностики. Она является основным элементом обмена информацией
с производителем.

В СВЯЗИ С ЭТИМ КАРТОЧКУ ДИАГНОСТИКИ НЕОБХОДИМО ЗАПОЛНЯТЬ ВО ВСЕХ СЛУЧАЯХ, КОГДА

ЭТОГО ПОТРЕБУЕТ СЛУЖБА ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ TECHLINE ИЛИ СЛУЖБА ВОЗВРАТА

ПО ГАРАНТИИ.
