82B

-

2

ЗВУКОВОЙ



СИГНАЛИЗАТОР

 *

Звуковой



сигнал

:

Снятие



и



установка

82B

УСТАНОВКА

I -

УСТАНОВКА

a Установка



производится



в



порядке

,

обратном

снятию

.

a Затяните



требуемым



моментом



болт



крепления

звукового



сигнала

 (21

Н

·

м

).

II -

ЗАВЕРШЕНИЕ

a Установите



передний



бампер

.

Renault

http___viamobile.ru

83A

-

1

ЩИТОК



ПРИБОРОВ

Щиток



приборов

:

Снятие



и



установка

83A

СНЯТИЕ

I -

СНЯТИЕ

a П р и



з а м е н е



щитка



п р и б о р о в



прочитайте

указания



счетчика



пробега



на



щитке



приборов



и

запишите



их



в



сервисную



книжку

 (

см

.

вставку



во

введении

)

a Выключите



зажигание

.

a Отверните



два



нижних



винта



крепления

 (1) .

a Отсоедините

:

-

нижний



подрулевой



облицовочный



кожух



в

направлении



стрелки

 (2) ,

-

верхний



подрулевой



кожух

.

a Отсоедините



центральную



облицовку

 (3) ,

начиная



с



нижней



части

.

a Отсоедините



облицовки

 (4) .

При



замене



щитка



приборов



необходимо



ввести



в



сервисную



книжку



автомобиля



следующую



информацию

:

-

щиток



приборов



был



заменен

,

-

указания



счетчика



пробега



на



щитке



приборов

сброшены

.

107813

125471

125472

Renault

http___viamobile.ru

83A

-

2

ЩИТОК



ПРИБОРОВ

Щиток



приборов

:

Снятие



и



установка

83A

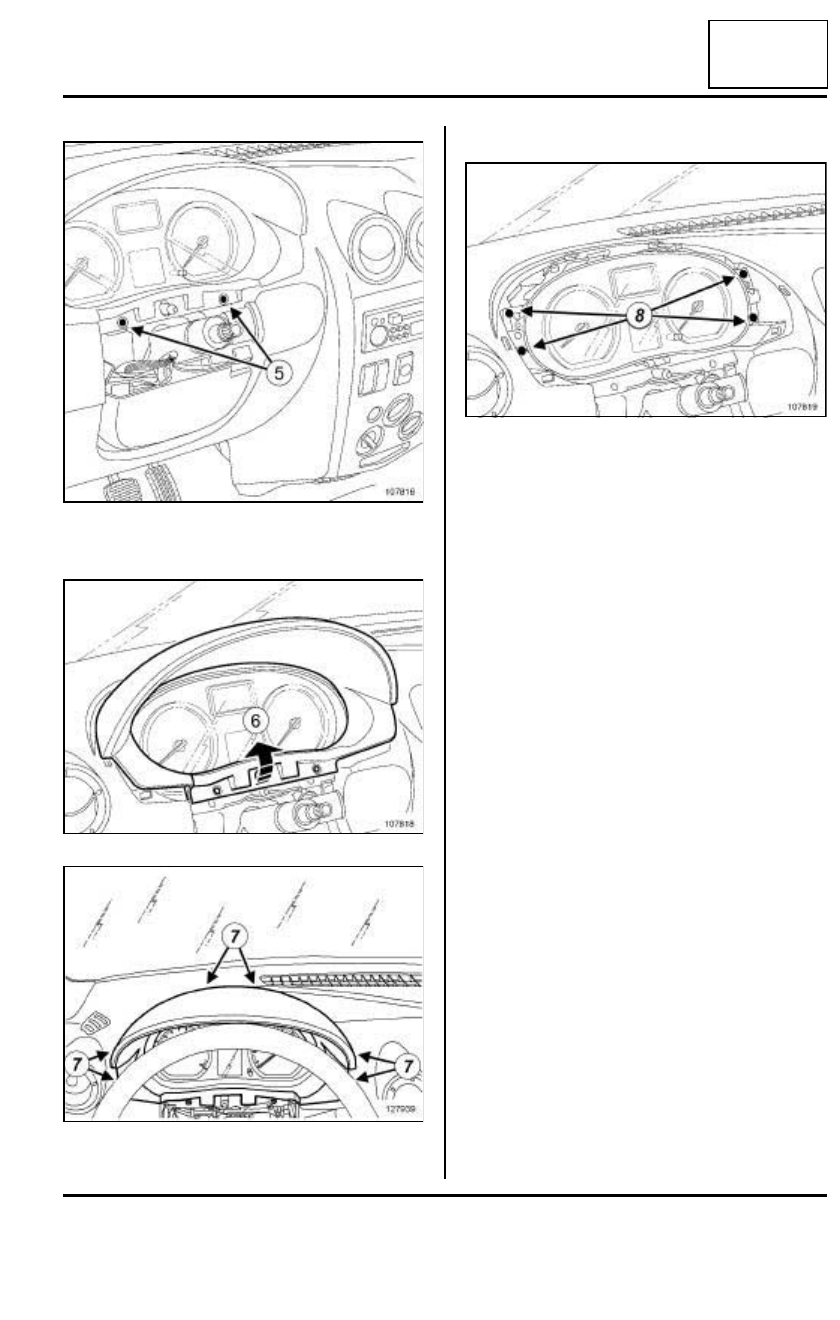

a Отверните



винты

  (5 )

крепления



рамки



щитка

приборов

.

a Отсоедините



рамку



щитка



приборов



в



точке

 (6)

и

(7) .

II -

СНЯТИЕ

a Отверните



винты

 (8)

крепления



щитка



приборов

,

a Отсоедините



щиток



приборов

.

a Разъедините



разъемы



щитка



приборов

.

УСТАНОВКА

I -

УСТАНОВКА



ДЕТАЛИ

a Соедините



разъемы



щитка



приборов

.

a Закрепите



держателями



щиток



приборов

.

a Заверните



болтыкрепления



щитка



приборов

II -

ЗАВЕРШЕНИЕ

a Закрепите



рамку



щитка



приборов

.

a Заверните



болты



рамки



щитка



приборов

.

a Защелкните

:

-

облицовки

,

-

центральную



облицовку

.

a Защелкните

:

-

верхний



подрулевой



кожух

,

-

нижний



облицовочный



кожух

.

a Заверните



два



нижних



болта



крепления

.

III -

ПРОВЕРКА



ПОСЛЕ



РЕМОНТА

a Включите



зажигание

.

a Проверьте



работу



щитка



приборов

.

a Установите



текущее



время



на



часах

 (

см

.

Часы

:

Операции

,

выполняемые



до

/

после



ремонта

) .

107816

107818

127939

107819

Renault

http___viamobile.ru

84A

-

1

ОРГАНЫ



УПРАВЛЕНИЯ

 -

СИГНАЛИЗАЦИЯ

Поворотный



переключатель

:

Снятие



и



установка

84A

СНЯТИЕ

I -

СНЯТИЕ

a Установите



колеса



в



положение



для



движения



по

прямой

.

a Заблокируйте



ЭБУ



подушек



безопасности

 (

см

.

Диагностика

 -

Замена



элементов



системы

)

(

Глава

  88C,

П о д у ш к и



безопасности



и

преднатяжители



ремней



безопасности

).

a Отключите



аккумуляторную



батарею

  (

см

.  80A,

Аккумуляторная



батарея

,

Аккумуляторная

батарея

:

Снятие



и



установка

,

с

. 80A-2) .

a Снимите



блок



подрулевых



переключателей

  (

см

.

84A,

Органы



управления

 -

сигнализация

,

Блок

п о д р у л е в ы х



переключателей

:

С н я т и е



и

установка

,

с

. 84A-3) .

II -

СНЯТИЕ

a Снимите

:

-

винты



крепления

  (1 )

рычага



переключателя

режимов



стеклоочистителя

,

-

винты



крепления

  (2 )

рычага



переключателя

указателей



поворота



и



света



фар

.

УСТАНОВКА

I -

ПОДГОТОВКА



К



УСТАНОВКЕ

a Убедитесь



в



том

,

что



лента



контактного



диска

расположена



по



центру

  (2,5

оборота



в



каждую

сторону

).

a Убедитесь

,

что



колеса



установлены



в



положение

для



движения



по



прямой

.

II -

УСТАНОВКА



ДЕТАЛИ

a Установите

:

-

винты



крепления



рычага



переключателя

наружного



освещения



и



указателей



поворота



и

света



фар

,

-

винты



крепления



рычага



переключателя

стеклоочистителя

.

III -

ЗАВЕРШЕНИЕ

a Установите



блок



подрулевых



переключателей

(

см

. 84A,

Органы



управления

 -

сигнализация

,

Блок



подрулевых



переключателей

:

Снятие



и

установка

,

с

. 84A-3) .

a Подключите



аккумуляторную



батарею

  (

см

.  80A,

Аккумуляторная



батарея

,

Аккумуляторная

батарея

:

Снятие



и



установка

,

с

. 80A-2) .

a Разблокируйте



ЭБУ



подушек



безопасности

 (

см

.

Диагностика

  -

Замена



элементов



системы

)

(

Г л а в а

  88C,

П о д у ш к и



безопасности



и

преднатяжители



ремней



безопасности

).

IV -

ПРОВЕРКА



ПОСЛЕ



РЕМОНТА

a Включите



зажигание

.

a Проверьте



работу



контактного



диска

:

-

поверните



рулевое



колесо



в



крайнее



левое

положение

,

-

поверните



рулевое



колесо



в



крайнее



правое

положение

,

-

верните



р у л е в о е



к о л е с о



в



центральное

положение

,

108743

Примечание

:

В



случае



замены



новая



деталь



поставляется



с

контактным



д и с ко м



в



о тцентрированном

полож е н и и

,

зафиксированном



л и п кой

этикеткой

,

которая



разрывается



при



первом

повороте



рулевого



колеса

  (

при



у становке

диска



колеса



должны



быть



у становлены



в

положения



для



движения



по



прямой

).
