Renault duster. Руководство - часть 358

10A

-

45

ДВИГАТЕЛЬ



В



СБОРЕ



И



НИЖНЯЯ



ЧАСТЬ



ДВИГАТЕЛЯ

Датчик



давления



масла

:

Снятие



и



установка

K9K

10A

СНЯТИЕ

I -

СНЯТИЕ

a Установите



а в т о м о б и л ь



на



двухстоечный

подъемник

 (

см

.

Автомобиль

:

Буксировка



и

подъем

) (

Глава

 02A,

Подъемное



оборудование

).

a Снимите



защиту



поддона



картера



двигателя

.

II -

СНЯТИЕ

a Отсоедините



к о л о д к у



проводов



от



датчика

давления



масла

.

a Снимите



датчик



давления



масла

 (2)

при



помощи

приспособления

 (Mot. 1495-01).

УСТАНОВКА

I -

УСТАНОВКА

a Установите



датчик



давления



масла

.

a Затяните



требуемым



м о м е н т о м



д а т ч и к

давления



масла

 (33

Нбм

).

a Соедините



разъемдатчика



давления



масла

.

II -

ЗАВЕРШЕНИЕ

a Установите



защиту



поддона



картера



двигателя

.

Необходимые



приспособления



и



специнструменты

Mot. 1495-01

Головка



на

  22

м м



для

снятия



и



установки

кислородных



датчиков

.

Моменты



затяжкиm

датчик



давления

масла

33

Н

·

м

113894

Renault

http___viamobile.ru

10A

-

46

ДВИГАТЕЛЬ



В



СБОРЕ



И



НИЖНЯЯ



ЧАСТЬ



ДВИГАТЕЛЯ

Датчик



давления



масла

:

Снятие



и



установка

K4M

10A

СНЯТИЕ

I -

СНЯТИЕ

a Установите



а в т о м о б и л ь



на



двухстоечный

подъемник

 (

см

.

Автомобиль

:

Буксировка



и

подъем

) (

Глава

 02A,

Подъемное



оборудование

).

a Снимите

:

-

болты



крепления



защиты



поддона



картера

двигателя

,

-

защитный



экран

.

II -

СНЯТИЕ

a Отсоедините



к о л о д к у



проводов



от



датчика

давления



масла

 (1) .

a Снимите



датчик



давления



масла

.

УСТАНОВКА

I -

УСТАНОВКА

a Обезжирьте



посадочную



поверхность



под



датчик

давления



масла



на



блоке



цилиндров



с



помощью

О Ч И С Т И Т Е Л Я



П О В Е Р Х Н О С Т Е Й

   (

с

м

.

Автомобиль

:

Детали



и



материалы



д л я

ремонта

) (

Глава

  04B,

Применяемые



горюче

-

смазочные



м а т е р и а л ы

,

эксплуатационные

жидкости



и



составы

).

a Установите



датчик



давления



масла

.

a Затяните



требуемым



м о м е н т о м



д а т ч и к

давления



масла

 (35

Нбм

).

II -

ЗАВЕРШЕНИЕ

a Соедините



разъемдатчика



давления



масла

.

a Установите



защиту



поддона



картера



двигателя

.

Моменты



затяжкиm

датчик



давления

масла

35

Н

·

м

116639

Renault

http___viamobile.ru

10A

-

47

ДВИГАТЕЛЬ



В



СБОРЕ



И



НИЖНЯЯ



ЧАСТЬ



ДВИГАТЕЛЯ

Масляный



насос

:

Снятие



и



установка

K9K

10A

СНЯТИЕ

I -

СНЯТИЕ

a Установите



а в т о м о б и л ь



на



двухстоечный

подъемник

 (

см

.

Автомобиль

:

Буксировка



и

подъем

) (

Глава

 02A,

Подъемное



оборудование

).

a Слейте



масло



из



двигателя

 (

см

. 10A,

Двигатель

в



сборе



и



нижняя



часть



двигателя

,

Моторное

масло

:

Слив



и



заправка

,

с

. 10A-35) .

a Снимите



поддон



картера



двигателя

 (

см

.  10A,

Двигатель



в



сборе



и



нижняя



часть



двигателя

,

Нижняя



крышка

:

Снятие



и



установка

,

с

.  10A-

11) .

II -

СНЯТИЕ

a Снимите

:

-

болты



крепления

 (1)

масляного



насоса

,

-

масляный



насос

.

УСТАНОВКА

I -

ПОДГОТОВКА



К



УСТАНОВКЕ

a Проверьте



н а л и ч и е



установочных



втулок

масляного



насоса



на



блоке



цилиндров

.

II -

УСТАНОВКА

a Установите



масляный



насос

.

a Затяните



требуемым



моментом



болты

крепления



масляного



насоса

 (25

Нбм

).

III -

ЗАВЕРШЕНИЕ

a Установите



поддон



картера



двигателя

 (

см

.  10A,

Двигатель



в



сборе



и



нижняя



часть



двигателя

,

Нижняя



крышка

:

Снятие



и



установка

,

с

.  10A-

11) .

a Залейте



масло



в



двигатель



и



проверьте



его

уровень

 (

см

. 10A,

Двигатель



в



сборе



и



нижняя

часть



двигателя

,

Моторное



масло

:

С л и в



и

заправка

,

с

. 10A-35) .

Моменты



затяжкиm

болты



крепления

масляного



насоса

25

Н

·

м

108646

Renault

http___viamobile.ru

61A

-

24

ОТОПИТЕЛЬ

Радиатор



отопителя

:

Снятие



и



установка

АВТОМОБИЛИ



С



ЛЕВОСТОРОННИМ



РУЛЕВЫМ



УПРАВЛЕНИЕМ

61A

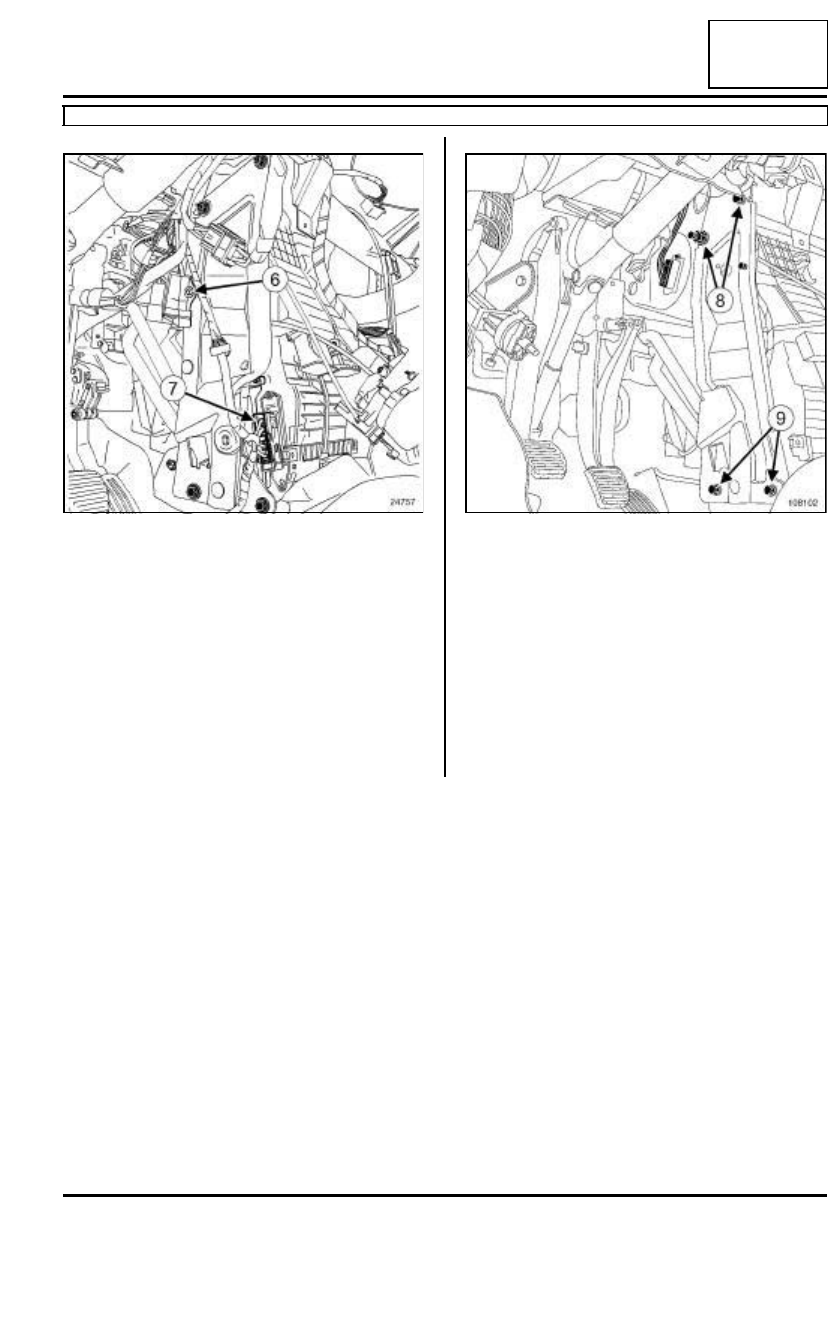

a Снимите

:

-

винт

 (6)

крепления



платы



реле



нагревательных

элементов



отопления



салона

,

-

плату



р е л е



н а г р е в а т е л ь н ы х



э л е м е н т о в

отопления



салона

,

a Р а з ъ е д и н и т е



р а з ъ е м



проводов



(7)

нагревательного



элемента



отопления



салона

.

a Частично



поднимите



напольный



коврик



для

получения



доступа



к



болтам



крепления



подкоса

.

a Перед



снятием



отметьте



положение



подкоса



на

кузове

.

a Снимите

:

-

обе



верхних



гайки

 (8)

крепления



подкоса

,

-

оба



нижних



болта

 (9)

крепления



подкоса

,

-

гидроцилиндр

.

a Подставьте



емкость



д л я



сбора



охлаждающей

жидкости

.

24757

108102
