Renault duster. Руководство - часть 39

36B-7

V1

УЗЕЛ ЭЛЕКТРОНАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

Диагностика – Вводная часть

36B

GEPDA

№ версии программного

обеспечения диагностики:

04

Визуальная проверка герметичности:
(Только для герметичных разъемов)
Проверьте наличие прокладки в соединении (между двумя соединяемыми частями).
– Проверьте герметичность тыльных частей разъемов:

–

При использовании

соединительных



втулок (1 на каждый провод), убедитесь, что соединительные

втулки есть на каждом проводе, и что они правильно установлены в гнезде (вровень с корпусом).
Проверьте наличие заглушек на неиспользуемых ячейках.

–

При использовании

 уплотнительных

 втулок (уплотнение, полностью закрывающее внутреннюю поверхность

разъема) проверить их наличие.

–

При

 гелевом

 уплотнении проверьте наличие геля во всех гнездах, не удаляя излишки или выступающие части

гелевой заливки (присутствие геля на контактах не влияет на работу разъема).

–

При использовании

термоклеевого

 уплотнения (термоусадочная оболочка на клеевой основе) убедитесь, что

оболочка полностью обжала задние разъемы и электропроводку, и что затвердевший клей вышел со стороны
проводки.

– Проверьте отсутствие повреждений на всех уплотнительных элементах (надрезов, пригара, значительной

деформации и т.п.).

При обнаружении неисправности см. Техническую ноту 6015A, Ремонт электропроводки.

Renault

http___viamobile.ru

36B-8

V1

УЗЕЛ ЭЛЕКТРОНАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

Диагностика – Вводная часть

36B

GEPDA

№ версии программного

обеспечения диагностики:

04

5.

КАРТОЧКА ДИАГНОСТИКИ

Предъявление этой карточки обязательно:
– при обращении в службу технической информации,
– при запросе согласия на замену деталей, когда такая замена может производиться только при

соответствующем разрешении,

– Она прилагается к «поднадзорным» деталям при возврате на завод-изготовитель. Таким образом, наличие

карточки диагностики является условием гарантийного возмещения и способствует лучшему анализу
снятых деталей.

6.

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

При любых работах на элементах систем необходимо соблюдать правила безопасности для
предотвращения возможного материального ущерба и травматизма:
– убедитесь в том, что аккумуляторная батарея хорошо заряжена, чтобы исключить нарушение работы ЭБУ,

если батарея недостаточно заряжена.

– пользуйтесь только исправными и предназначенными для данного вида работ оборудованием и

приборами.

Запрещается проводить дорожные испытания в режиме диалога с диагностическим прибором, так
как системы АБС и электронная система распределения тормозного усилия при этом отключаются.
Тормозное давление становится одинаковым на обеих осях автомобиля (при резком торможении
возникает опасность разворота задом наперед).

ВНИМАНИЕ!

ВНИМАНИЕ:
При любом нарушении работы какой-либо сложной системы необходимо выполнить ее
полную диагностику с помощью соответствующих приборов. КАРТОЧКА ДИАГНОСТИКИ,
заполняемая в ходе диагностики, позволяет создать и сохранить информационный кадр
выполненной диагностики. Она является основным элементом обмена информацией с
производителем.

ПОЭТОМУ ЗАПОЛНЕНИЕ КАРТОЧКИ ДИАГНОСТИКИ ОБЯЗАТЕЛЬНО ВО ВСЕХ СЛУЧАЯХ, КОГДА

ЭТОГО ПОТРЕБУЕТ СЛУЖБА ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ TECHLINE ИЛИ СЛУЖБА ВОЗВРАТА ПО

ГАРАНТИИ.

Renault

http___viamobile.ru

36B-9

V1

36B

GEPDA

№ версии программного

обеспечения диагностики:

04

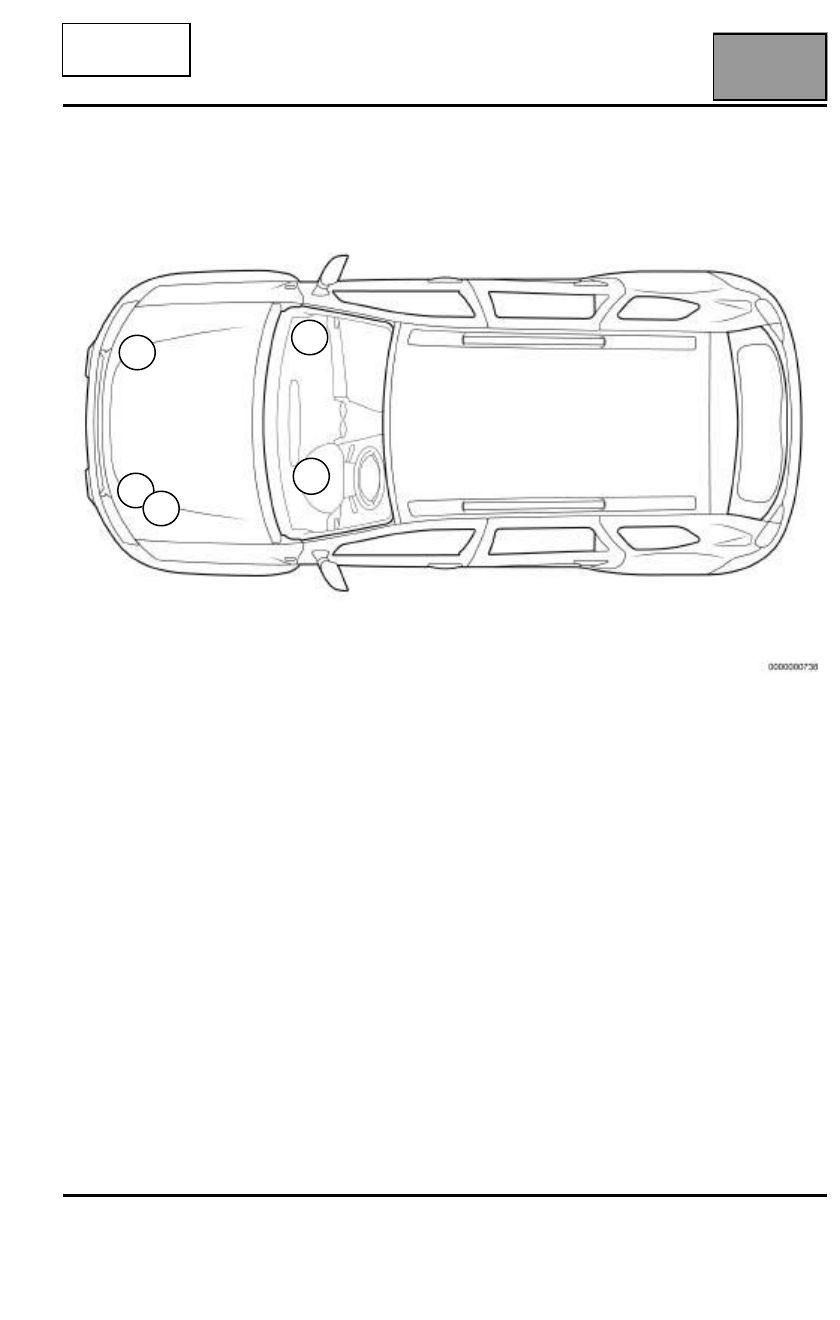

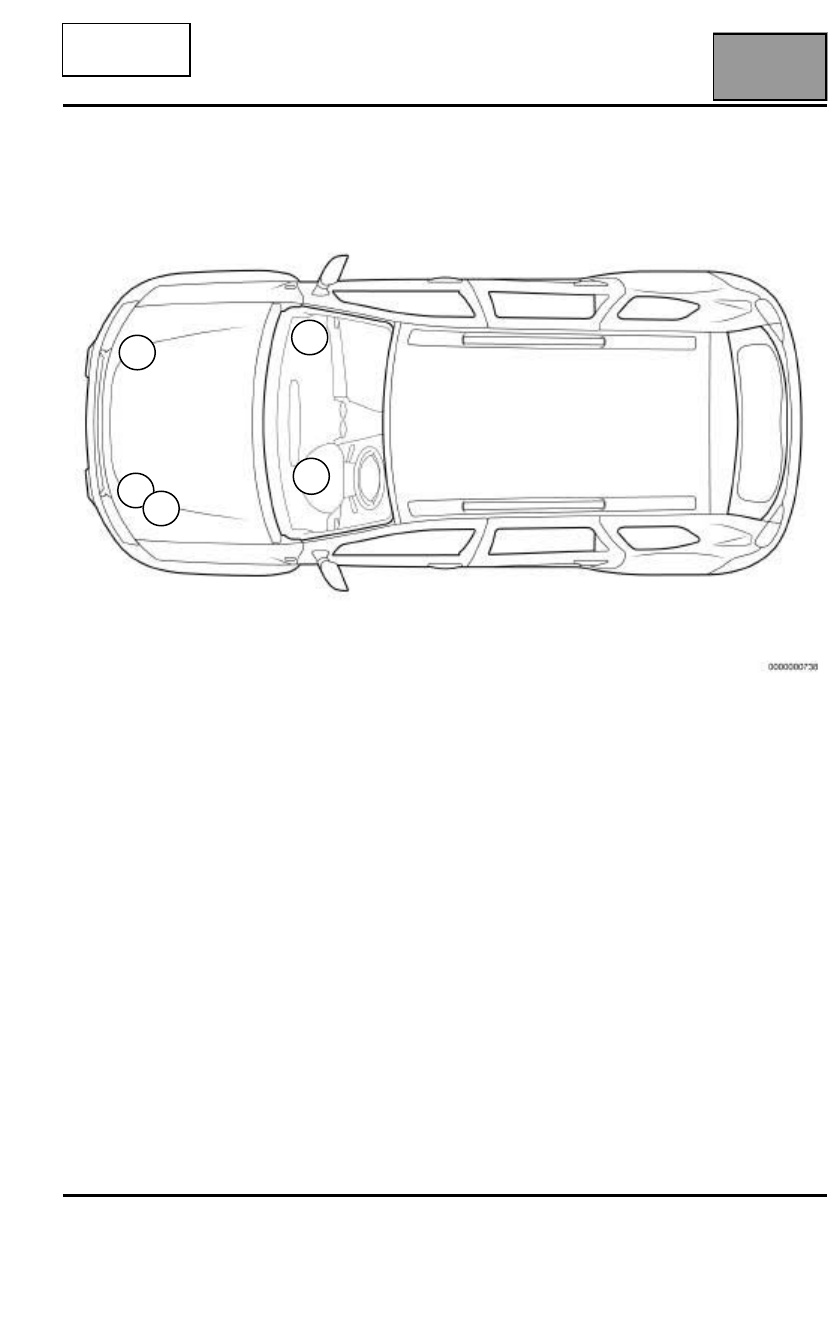

Расположение элементов системы

1

Узел электронасоса гидроусилителя рулевого

управления

4

Диагностический разъем

2

Коммутационный блок в моторном отсеке

5

Генератор

3

Блок предохранителей в салоне

4

3

5

1

2

УЗЕЛ ЭЛЕКТРОНАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

Диагностика – Перечень и расположение элементов

Renault

http___viamobile.ru

36B-10

V1

36B

GEPDA

№ версии программного

обеспечения диагностики:

04

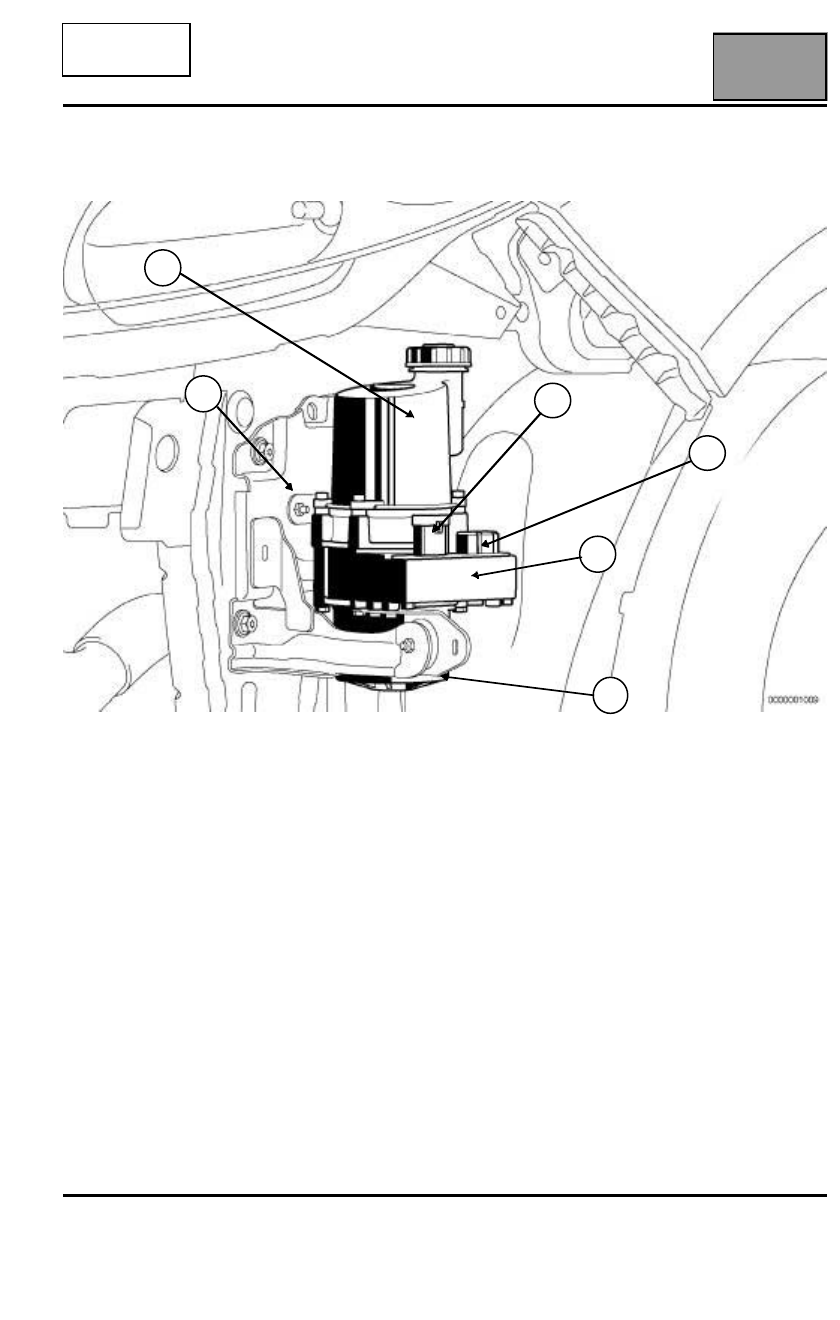

Узел электронасоса гидроусилителя рулевого управления

Описание системы

1

Бачок рабочей жидкости

4

ЭБУ

2

Гидравлический насос (в баке)

5

Сигнальный разъем

3

Разъем питания

6

Электродвигатель

1

2

3

5

4

6

УЗЕЛ ЭЛЕКТРОНАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

Диагностика – Реализация
