Instruments and controls

20 -

INSTRUMENTS AND

CONTROLS

A  permanently  lit  warning  light

or  one  flashing, with the engine

running,  indicates  an  operating

fault  of  the  unit  concerned.  The

illumination  of  certain  warning

lights  may  be  accompanied  by

an  audible  signal.  Do  not  ignore

this warning: consult a PEUGEOT

dealer as soon as possible.

If  the  central  STOP  warning  light

comes  on  when  you  are  driving,

stop  your  vehicle  immediately,

where it is safe to do so.

Central STOP warning

light

Linked to the "engine oil

pressure", "coolant tem-

perature and low level",

"handbrake",  "low  brake  fluid level"

and "electronic braking system fault"

warning lights.

You must stop if the light flashes

with the engine running.

Consult a PEUGEOT dealer.

Engine oil pressure and

temperature warning

light

Linked to the central

STOP

warning light.

You must stop.

This  warning  light  indicates  one  of

the following:

-  insufficient oil pressure,

-  a lack of oil in the lubrication circuit.

Top up the level.

-  an  oil  temperature  which  is  too

high. The warning light is accompa-

nied by an audible signal. To lower

the  oil  temperature,  reduce  your

speed.

Consult a PEUGEOT dealer.

Low coolant level

warning light

Linked to the central

STOP

warning light.

You must stop.

Wait  for  the  engine  to  cool  before

topping up the level.

The cooling circuit is pressurised.

In  the  event  of  breakdown  and  to

prevent any risk of burns, unscrew

the cap to the first notch to allow the

pressure to drop.

When the pressure has dropped, re-

move the cap and top up the level.

Consult a PEUGEOT dealer.

Battery charge warning

light

This  indicates  one  of  the

following:

-  faulty operation of the charging cir-

cuit,

-  slack battery or starter terminals,

-  a cut or slack alternator belt,

-  an alternator failure.

Consult a PEUGEOT dealer.

Handbrake, low brake

fluid level and Electronic

Brake Force Distribution

fault warning light

Linked to the central

STOP

warning light.

This indicates one of the following:

-  that the handbrake is applied or not

fully released,

-  an  excessive  drop  in  brake  fluid

level  (if  the  warning  light  remains

on even when the handbrake is re-

leased),

-  a fault in the Electronic Brake Force

Distribution,  if  lit  at  the  same  time

as the ABS warning light.

You must stop.

Consult a PEUGEOT dealer.

21

Instruments and controls -

Front brake pad wear

warning light

For  your  safety,  have  the

four  front  brake  pads  re-

placed  as  soon  as  the

warning light comes on.

Anti-lock braking system

(ABS) warning light

This  comes  on  for  3  sec-

onds each time the ignition

is switched on.

If  the  warning  light  remains  on  or

comes  on  above  8  mph  (12  km/h),

this indicates an ABS malfunction.

However, the vehicle retains conven-

tional servo-assisted braking.

Lighting  of  this  warning  light  is

accompanied by an audible signal.

Consult a PEUGEOT dealer.

Engine diagnostics

warning light

This  comes  on  each  time

the ignition is switched on.

If it comes on with the engine running,

this indicates incorrect operation of the

injection,  ignition  or  emission  control

system. There  is  a  risk  of  damage  to

the  catalytic  converter  (petrol  engine

only).

Consult a PEUGEOT dealer.

Seat belt not fastened

warning light*

When

the

ignition

is

switched  on,  this  indicator

light comes on if the driver

has not fastened his seat belt.

Diesel engine pre-heat

warning light

Wait  until  the  warning  light

goes out before starting the

engine.

If  the  temperature  is  high  enough,

the  warning  light  comes  on  for  less

than  one  second.  You  can  start  the

engine without waiting.

Front and side* air bags

warning light

The light will come on for a

few seconds when the igni-

tion is switched on.

With the engine running, illumination

of this warning light indicates a fault

in the air bags.

Consult a PEUGEOT dealer.

Low fuel level

warning light

When  this  light  first

comes  on,  you  have

enough fuel left to drive

approximately  30  miles  (50  km)

(The  tank  capacity  is  approximately

80 litres).

Water in diesel filter

indicator*

Lighting of this warning light

indicates  the  presence  of

water in the diesel filter.

For  the  indirect  injection  Diesel  en-

gine, bleed the circuit at the filter.

For  the  direct  injection  Diesel  en-

gines,  consult  a  PEUGEOT  dealer

as soon as possible.

There is a risk of damage to the in-

jection system.

*  According to country.

Fuel gauge

Each time the engine is started, the

warning light comes on for a few sec-

onds  and  the  needle  moves  to  test

the operation of the gauge.

Instruments and controls

22 -

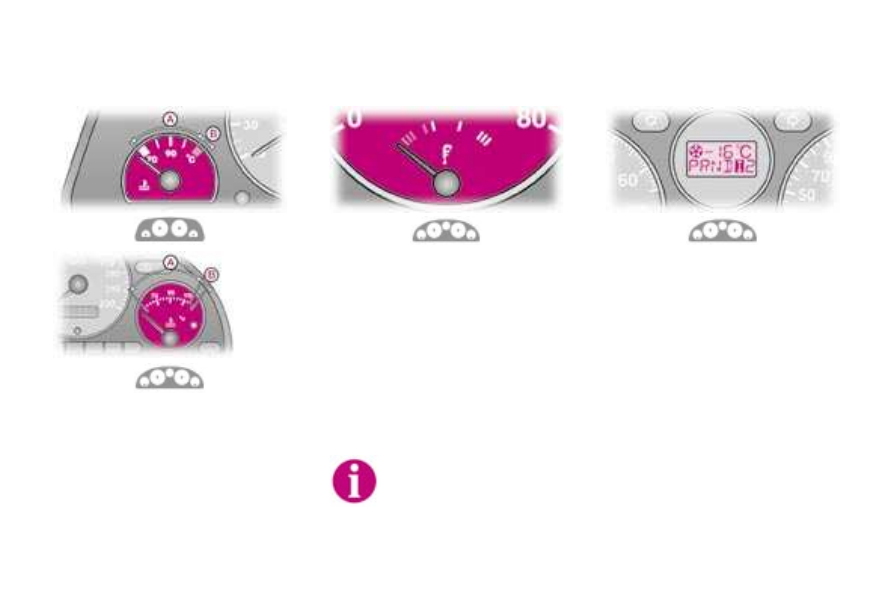

Coolant temperature indicator

Engine oil level indicator

When the ignition is switched on, the

needle indicates the engine oil level

then returns to zero.

If the needle is in the min zone, check

the  level  using  the  dipstick  and  top

up the oil.

The reading is only valid if the vehicle

is on level ground and the engine has

been off for 15 minutes.

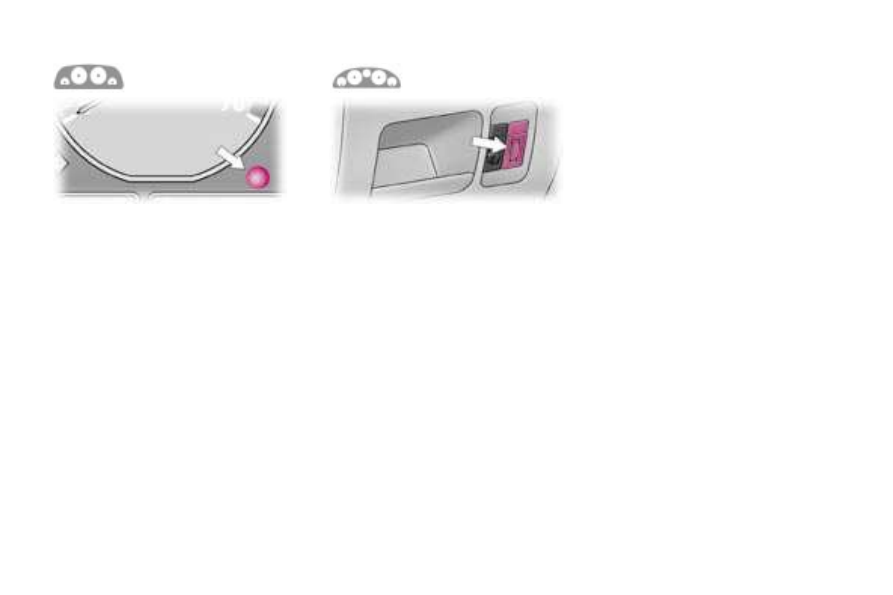

The exterior temperature is displayed

from the time the ignition is switched

on.

If  the  symbol

"°C"  flashes, this is a

warning that there is a risk of ice.

Exterior temperature indicator

-  needle in zone

(A), the temperature

is correct,

-  needle  in  zone

(B),  the  tempera-

ture is too high. The central

STOP

warning light flashes.

You must stop.

Consult a PEUGEOT dealer.

Never  exceed  the  maxi-

mum  level  as  a  surplus  of

oil may damage the engine.

Consult a PEUGEOT deal-

er as soon as possible.

23

Instruments and controls -

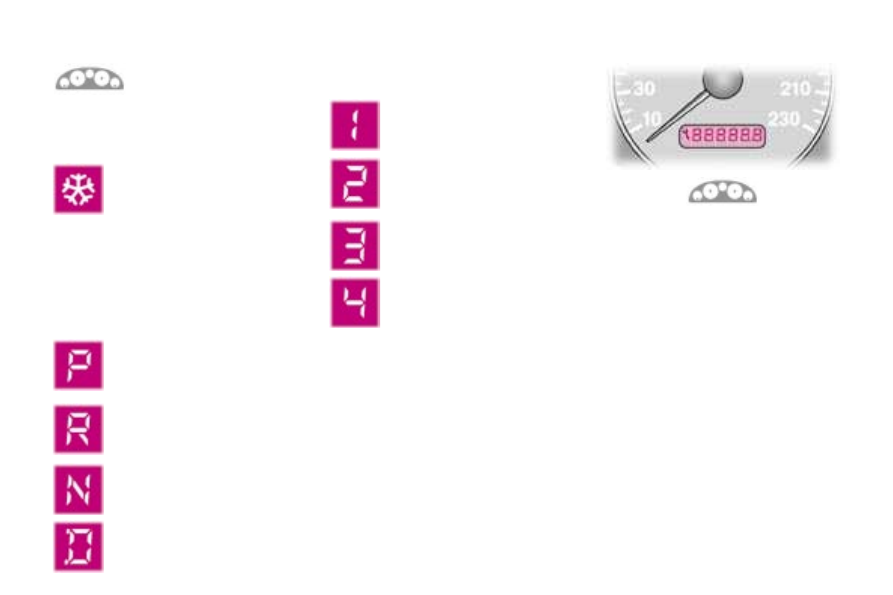

Automatic gearbox

indicator

Automatic gearbox indicator

light:

"SNOW" indicator light

This comes on when the au-

tomatic  gearbox

"SNOW"

operating  program  is  se-

lected.

Automatic gearbox lever

positions:

"Park"

"Reverse"

"Neutral"

"Drive"

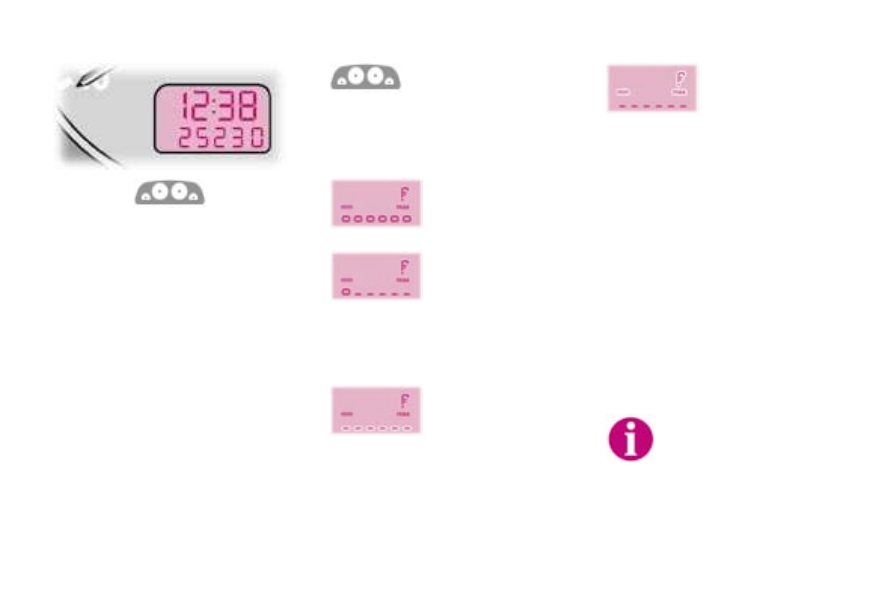

Instrument panel display

After  switching  on  the  ignition,  two

functions are shown in succession:

-  service  indicator  (see  correspond-

ing section),

-  total  distance  recorder  (see  corre-

sponding section).

Note:  it  displays  the  total  and  trip

distances  for  30  seconds  when  the

ignition  is  switched  off,  on  opening

the  driver's  door,  as  well  as  on

locking and unlocking the vehicle.

"Manual" mode:

1st gear engaged

2nd gear engaged

3rd gear engaged

4th gear engaged

23

Instruments and controls -

Automatic gearbox

indicator

Automatic gearbox indicator

light:

"SNOW" indicator light

This comes on when the au-

tomatic  gearbox

"SNOW"

operating  program  is  se-

lected.

Automatic gearbox lever

positions:

"Park"

"Reverse"

"Neutral"

"Drive"

Instrument panel display

After  switching  on  the  ignition,  two

functions are shown in succession:

-  service  indicator  (see  correspond-

ing section),

-  total  distance  recorder  (see  corre-

sponding section).

Note:  it  displays  the  total  and  trip

distances  for  30  seconds  when  the

ignition  is  switched  off,  on  opening

the  driver's  door,  as  well  as  on

locking and unlocking the vehicle.

"Manual" mode:

1st gear engaged

2nd gear engaged

3rd gear engaged

4th gear engaged

Instruments and controls

24 -

Instrument panel display

After switching on the ignition, three

functions are shown in succession:

-  service indicator (see corresponding

section),

-  engine oil level indicator,

-  total  distance  recorder  (see  corre-

sponding section).

Note:  it  displays  the  total  and  trip

distances  for  30 seconds  when  the

ignition  is  switched  off,  on  opening

the driver's door, as well as on locking

and unlocking the vehicle.

Engine oil level

indicator

When  the  ignition  is  switched  on,

the  engine  oil  level  is  indicated  for

approximately 10 seconds, after the

service information.

Never exceed the maximum

level as a surplus of oil may

damage the engine.

Consult a PEUGEOT dealer

as soon as possible.

Oil level gauge

fault

"Min"  and  "max"

flashing indicates a

malfunction.

Check the level using

the dipstick.

Consult a PEUGEOT dealer.

Maximum

Minimum

Check  the  level  us-

ing  the  dipstick  and

top it up.

The reading is only valid if the vehicle

is on level ground and the engine has

been off for 15 minutes.

Lack of oil

Flashing  of  the  seg-

ments  indicates  an

insufficient level of

oil.

It  is  essential  that  the  oil  level

is  topped  up.

There  is  a  risk  of

damage to the engine.

Instruments and controls

24 -

Instrument panel display

After switching on the ignition, three

functions are shown in succession:

-  service indicator (see corresponding

section),

-  engine oil level indicator,

-  total  distance  recorder  (see  corre-

sponding section).

Note:  it  displays  the  total  and  trip

distances  for  30 seconds  when  the

ignition  is  switched  off,  on  opening

the driver's door, as well as on locking

and unlocking the vehicle.

Engine oil level

indicator

When  the  ignition  is  switched  on,

the  engine  oil  level  is  indicated  for

approximately 10 seconds, after the

service information.

Never exceed the maximum

level as a surplus of oil may

damage the engine.

Consult a PEUGEOT dealer

as soon as possible.

Oil level gauge

fault

"Min"  and  "max"

flashing indicates a

malfunction.

Check the level using

the dipstick.

Consult a PEUGEOT dealer.

Maximum

Minimum

Check  the  level  us-

ing  the  dipstick  and

top it up.

The reading is only valid if the vehicle

is on level ground and the engine has

been off for 15 minutes.

Lack of oil

Flashing  of  the  seg-

ments  indicates  an

insufficient level of

oil.

It  is  essential  that  the  oil  level

is  topped  up.

There  is  a  risk  of

damage to the engine.

25

Instruments and controls -

Service indicator

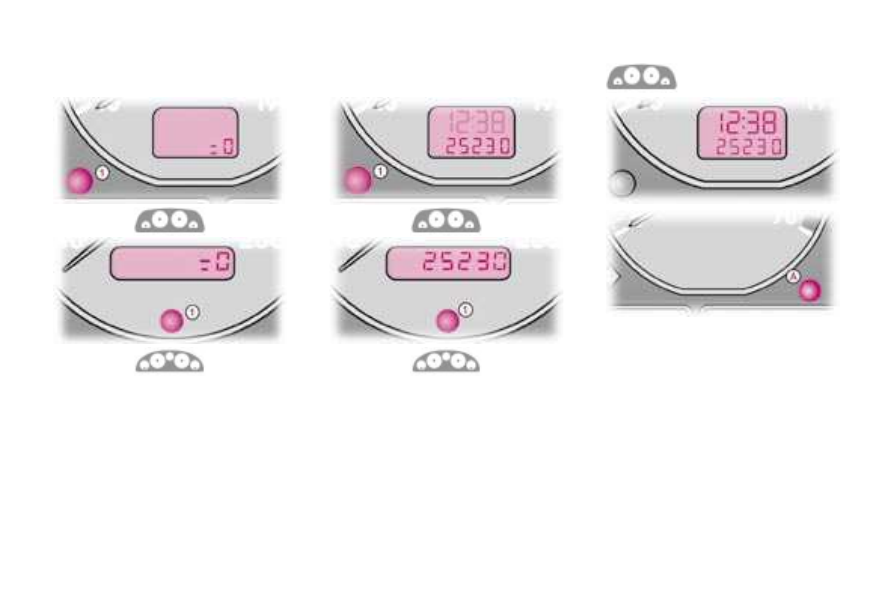

This is a visual reminder of when the

next service is due. This service is to

be carried out according to the man-

ufacturer's servicing schedule.

Operation

As  soon  as  the  ignition  is  switched

on  and  for  5  seconds,  the  spanner

symbolising ''service operation'' is lit.

The  trip  recorder  display  shows  the

distance remaining (in round figures)

before the next service.

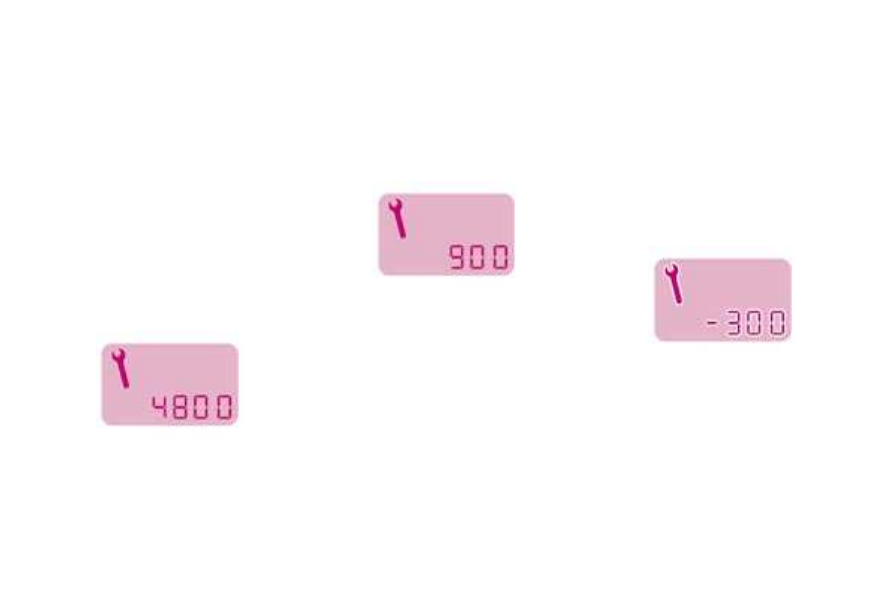

Example: 4,800 miles/km remain be-

fore the next service is due. When the

ignition comes on and for 5 seconds

the display indicates:

5  seconds  after  the  ignition  is

switched  on,  the  total  distance  re-

corder  resumes  normal  operation

and the display shows the total or trip

distances.

The distance remaining before the

next service is less than 500 miles

(1,000 km).

Example: 400 miles (900 km) remain

before the next service is due.

When  switching  on  the  ignition  and

for 5 seconds, the display shows:

5  seconds  after  the  ignition  is

switched  on,  the  total  distance  re-

corder  resumes  normal  operation

and the symbol remains lit.

This  indicates  that  a  service  should

be  carried  out  shortly.  The  display

shows the total or trip distances.

5  seconds  after  the  ignition  is

switched  on,  the  total  distance  re-

corder resumes normal operation and

the  symbol  remains  lit.  The  display

shows the total or trip distances.

The service is overdue*.

Each time the ignition is switched on

and  for  5  seconds,  the  symbol  and

the excess distance flash.

Example: the service is overdue by

300 miles/km. The service should be

carried out very shortly.

When the ignition is switched on and

for 5 seconds, the display shows:

* Whichever comes first: the service

spanner lights if the two-year inter-

val has been exceeded.

Instruments and controls

26 -

Resetting the service

indicator

Your  PEUGEOT  dealer  carries  out

this operation after each service.

The reset procedure is as follows:

-  Switch off the ignition.

-  Press and hold button

1.

-  Switch on the ignition.

The  display  begins  a  10 second

countdown.

-  Keep button

1 pressed for 10 seconds.

The  display  shows

[= 0]  and  the

service symbol disappears.

Total distance recorder

Briefly pressing button

1  alternates

between  the  total  and  trip  distance

displays.

To  reset  the  trip  recorder  to  zero,

when  it  is  displayed  press  button

1

until zeros appear.

DIGITAL CLOCK

The clock is set

with the ignition on,

engine off.

Press  button

A  for  more  than  three

seconds, the hours begin to flash.

You can now set the hours by press-

ing  button

A.  Five  seconds  after

the  button  is  released,  the  hours

are stored and the minutes begin to

flash.

You  can  now  set  the  minutes.  Five

seconds after the button is released,

the minutes are stored.

Note: press button A briefly for slow

advance or press and hold for rapid

advance.

27

Instruments and controls -

LIGHTING

RHEOSTAT

With  the  lights  on,  press  the  button

to vary the intensity of the lighting of

the  instruments  and  controls.  When

the lighting reaches the minimum (or

maximum) setting, release the button

then press it again to increase (or re-

duce) the brightness.

As  soon  as  the  lighting  is  of  the

required  brightness,  release  the

button.

LIGHTING

RHEOSTAT

With  the  lights  on,  turn  the  knob  to

vary the intensity of the lighting of the

instruments and controls.

Audio equipment

28 -

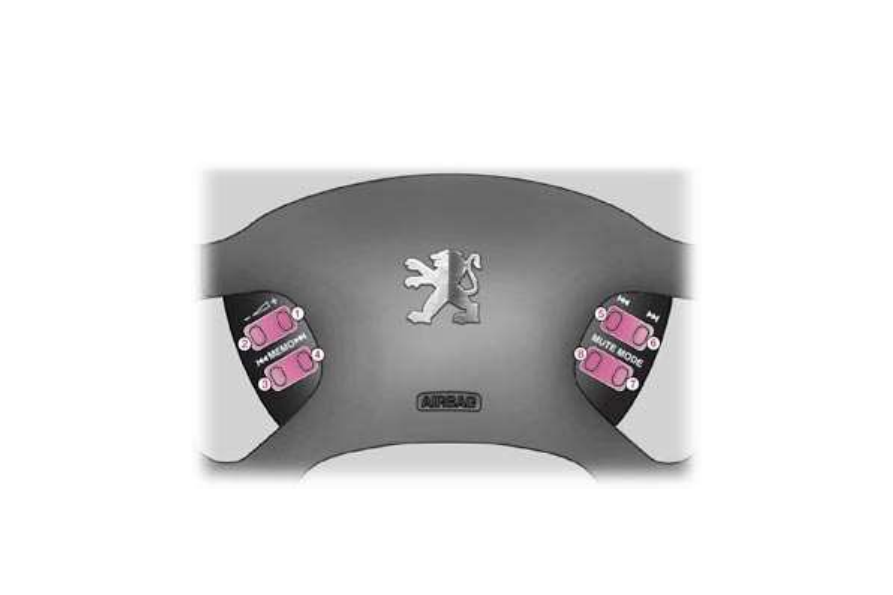

RD1 STEERING WHEEL CONTROLS

29

Audio equipment -

Press

Function carried out

1

Increase volume.

2

Decrease volume.

3

Selection of previous stored station (radio) - Selection of previous CD (CD changer).

4

Selection of next stored station (radio) - Selection of next CD (CD changer).

5

Automatic search of lower frequencies (radio) - Selection of previous track (CD/CD changer).

6

Automatic search of higher frequencies (radio) - Selection of next track (CD/CD changer).

7

Change of audio source (radio/CD/CD changer).

8

Mute; sound restored by pressing any button.

Audio equipment

30 -

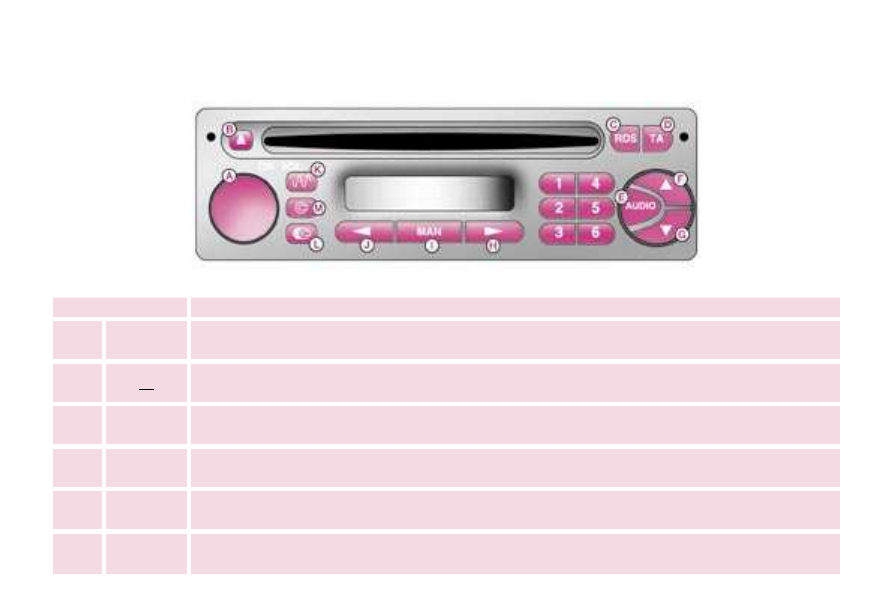

Button

Function

A

ON/VOL

Press: set on/off. Rotation: volume adjustment.

B



Ejection of the CD.

C

RDS

RDS function on/off.

Press for more than 2 seconds: regional following mode on/off.

D

TA

Traffic information priority on/off.

Press for more than 2 seconds: PTY function on/off.

E

AUDIO

Selection of the bass, treble, loudness and sound distribution setting.

F



Increase of the setting of the functions associated with button

E.

AUDIO RD1

31

Audio equipment -

Button

Function

G



Decrease of the setting of the functions associated with button

E.

H



Automatic search of higher frequency.

Selection of next CD track.

I

MAN

Manual/automatic operation of buttons

H and J.

J



Automatic search of lower frequency.

Selection of previous CD track.

K

Source selection: radio. Selection of FM1, FM2, FM3 and AM wavebands.

Press for more than 2 seconds: automatic storing of stations (autostore).

L

Source selection: CD changer.

Press for more than 2 seconds: shuffle.

M

Source selection: CD.

Press for more than 2 seconds: shuffle.

1 to 6 1 2 3 4 5 6

Selection of the stored station.

Press for more than 2 seconds: storing a station.

Selection of a CD.

Audio equipment

32 -

GENERAL FUNCTIONS

On/off

With the ignition key

in the accessories or

ignition  on  position,

press the

"ON/VOL"

button  to  switch  the

set on or off.

The  set  can  oper-

ate  for  30  minutes

without switching on the ignition.

THEFT PROTECTION

When using the set for the first time

or following disconnection of the set

or  the  battery,  you  must  enter  the

confidential code which was given to

you on delivery of your vehicle.

Error in entering the code

If an error is made when entering one

of  the  first three digits, do not con-

tinue the operation and switch off the

set to prevent it from locking.

Each incorrect code entry will result

in  the  set  being  locked  for  between

5 seconds and 30 minutes, after the

7th incorrect entry.

To  unlock  the  set,  leave  it  switched

on  during  the  waiting  period.  When

"-  -  -  -"  is  displayed,  you  can  enter

the code again.

If  the  set  is  switched  off  during  the

waiting period, this period will resume

when the set is switched on again.

After  fourteen  incorrectly  entered

codes,  the  set  will  be  permanently

locked.

Entering the code

Switch on the set.

"CODE" appears on the display then

the set changes over to code request

mode and

"- - - -" is displayed.

Enter  your

four-digit  code  number

using buttons

"1" to "6".

Example:  if  your  code  number  is

5345,  press  buttons

"5",  "3",  "4"

and

"5" in succession.

When  the  fourth  digit  has  been  en-

tered correctly, the set comes on auto-

matically.

Press  the

"AUDIO"

button  several  times

to select bass

(BASS),

treble

(TREBLE), loud-

ness

(LOUD),  fader

(FAD)  and  balance

(BAL).

Exit from audio mode

is  automatic  after  a

few seconds, without

pressing  any  button,  or  by  pressing

the

"AUDIO"  button  after  adjusting

the balance.

Note:  the  bass  and  treble  settings

are specific to each source. It is pos-

sible to set them differently for radio,

CD, or CD changer.

AUDIO SETTINGS

ADJUSTING THE VOLUME

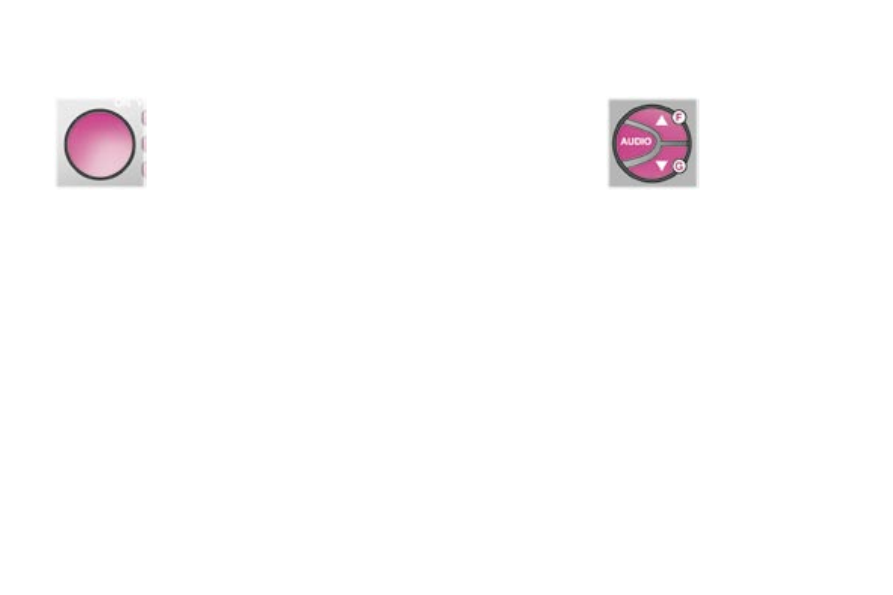

Turn  the

"ON/VOL"  button  to  in-

crease  or  decrease  the  volume  of

the set.

Note:  If  you  have  a  telephone  fitted

with a

"Mute" signal output connect-

ed to the set, the set will automatically

change to "Mute" when the telephone

is used.

Adjusting the bass

When

"BASS"  is  displayed,  press

the

"F"  or  "G"  buttons  to  vary  the

setting.

-

"BASS  -9"  for  a  minimum  bass

setting,

-

"BASS 0" for a standard setting,

-

"BASS  +9"  for  a  maximum  bass

setting.

33

Audio equipment -

Adjusting the treble

When

"TREB"  is  displayed,  press

the

"F"  or  "G"  buttons  to  vary  the

setting.

-

"TREB  -9"  for  a  minimum  treble

setting,

-

"TREB 0" for a standard setting,

-

"TREB  +9"  for  a  maximum  treble

setting.

Press the

"K" button.

Selecting radio mode

RADIO

Notes on radio reception

Your radio will be subject to phenom-

ena  which  do  not  affect  domestic

radio  sets.  Both AM  and  FM  recep-

tion  are  subject  to  various  forms  of

interference  which  are  no  reflection

on the quality of your equipment, but

are  due  to  the  nature  of  the  signals

and the way in which they are trans-

mitted.

On MW/LW, interference may be no-

ticed when passing underneath high

voltage power lines, under bridges or

in tunnels.

On FM, interference may be the re-

sult  of  increasing  distance  from  the

transmitter, deflection of the signal by

obstacles (mountains, hills, buildings

etc), or of being in an area which is

not covered by a transmitter.

Adjusting the loudness

This  function  automatically  empha-

sises bass and treble tones when the

volume is low.

Press  the

"F"  or  "G"  buttons  to

switch this function on or off.

Adjusting the front/rear sound

distribution (Fader)

When

"FAD" is displayed, press the

"F"  or  "G"  buttons  to  vary  the  set-

ting.

The

"F" button increases the volume

at the front.

The

"G" button increases the volume

at the rear.

Adjusting the right/left sound

distribution (Balance)

When

"BAL" is displayed, press the

"F"  or  "G"  buttons  to  vary  the  set-

ting.

The

"F" button increases the volume

on the right-hand side.

The

"G" button increases the volume

on the left-hand side.

Selecting a waveband

Short presses on the

"K" button se-

lects  the  FM1,  FM2,  FM3  and  AM

wavebands.
