Peugeot Bipper Dag (2009 year). Instruction - part 8





9

9

5

SA

F

ET

Y

   Air bags

   For the air bags to be fully effective,
observe the following safety rules:

 Sit in a normal upright position.
 Wear a correctly adjusted seat belt.
 Do not leave anything between the
occupants and the air bags (a child, pet,
object...). This could hamper the operation
of the air bags or injure the occupants.
 After an accident or if the vehicle has been
stolen or broken into, have the air bag
systems checked.
 All work on the air bag systems is strictly
forbidden unless it is carried out by the
qualified personnel of a  PEUGEOT dealer .
 Even if all of the precautions mentioned are
observed, a risk of injury or of slight burns
to the head, chest or arms when an air bag
is triggered cannot be ruled out. In fact,
the bag inflates almost instantly (within a
few milliseconds) then deflates within the
same time, discharging the hot gas through
openings provided for this purpose.

  Front air bags

 Do not drive holding the steering wheel
by its spokes or resting your hands on the
centre part of the wheel.
 Passengers must not place their feet on the
fascia.
 Smoke as little as possible as deployment of
the air bags can cause burns or the risk of
injury from a cigarette or pipe.
 Never remove or pierce the steering wheel
or hit it violently.

  Side air bags

 Only put approved covers on the seats.
These will not hinder the triggering of the
side air bags.  Consult a PEUGEOT dealer .
 Do not fix or glue anything to the seat backs.
This could cause injury to the chest or arms
when the side air bag inflates.
 Do not sit with the upper part of the body
any nearer to the door than necessary.

1

0

0

   Child safety

   GENERAL POINTS RELATING TO CHILD
SEATS

 Although one of PEUGEOT's main criteria
when designing your vehicle, the safety of
your children also depends on you.
 For maximum safety, please follow these
precautions:
   -   in accordance with European regulations,

 all children under the age of 12 or less
than one metre fifty tall must travel in
approved child seats suited to their
weight
 , on seats fitted with a seat belt or
ISOFIX mountings.

  -    statistically, the safest seats in your

vehicle for the transportation of
children are the rear seats,


  -    a child weighing less than 9 kg must

travel in the "rearwards-facing"
position in the front.


  PEUGEOT     recommends  that children
should travel in the  rear seats  of your
vehicle:
   -    "rearwards-facing"   up to the age of 2 ,

  -    "forwards-facing"from    the age of 2.

  INSTALLING A CHILD SEAT USING A THREE POINT SEAT BELT

  "Rearwards-facing"

   Do not forget to disarm the air
bag before installing the child.
 When a "rearwards-facing" child
seat is installed on the  front

passenger seat , it is essential that the
passenger air bag is disarmed. Otherwise,
 the child would risk being seriously
injured or killed if the air bag were to
inflate
 .

  "Forwards-facing"

 When a "forwards-facing" child
seat is installed on the  front
passenger seat
 , leave the
passenger air bag armed.

 The rules for transporting children are
specific to each country. Consult the current
legislation in your country.

 Please consult the list of seats
approved in your country. The Isofix

mountings, the rear seats, the passenger air
bag and the disarming of this air bag depend
on the version sold.

1

0

1

5

SA

F

ET

Y

   Child safety

 To disarm or activate the passenger air
bag, refer to Chapter 3, "MENU".

  CHILD SEATS RECOMMENDED BY PEUGEOT

 PEUGEOT offers a complete range of recommended child seats which are  secured using a
three point seat belt
 :

 The child seats function is shared by
the entire  PEUGEOT  range. However,

each individual model has its own special
features.
 If your vehicle is fitted with this function, the
passenger air bag must be disarmed using
the trip computer MENU button.
 If your vehicle is not fitted with the
passenger air bag disarming function, the
installation of a "rear-facing" child seat on
the vehicle's front seat is strictly prohibited.
 The passenger must not travel with a child
on his lap.

   Group 0: from birth to 10 kg

Group 0+: from birth to 13 kg



   L1

"ROMER Baby-Safe Plus"

Installed in the rear-facing position

   Groups 1, 2 and 3: from 9 to 36 kg



   L2

"KIDDY Life"

The use of the restraining cushion is

compulsory for transporting young children

(from 9 to 18 kg).

   Groups 2 and 3: from 15 to 36 kg



   L3

"RECARO Start''



   L4

"KLIPPAN Optima"

From the age

of 6 years

(approximately 22 kg),
the booster is used on

its own.

1

0

1

5

SA

F

ET

Y

   Child safety

 To disarm or activate the passenger air
bag, refer to Chapter 3, "MENU".

  CHILD SEATS RECOMMENDED BY PEUGEOT

 PEUGEOT offers a complete range of recommended child seats which are  secured using a
three point seat belt
 :

 The child seats function is shared by
the entire  PEUGEOT  range. However,

each individual model has its own special
features.
 If your vehicle is fitted with this function, the
passenger air bag must be disarmed using
the trip computer MENU button.
 If your vehicle is not fitted with the
passenger air bag disarming function, the
installation of a "rear-facing" child seat on
the vehicle's front seat is strictly prohibited.
 The passenger must not travel with a child
on his lap.

   Group 0: from birth to 10 kg

Group 0+: from birth to 13 kg



   L1

"ROMER Baby-Safe Plus"

Installed in the rear-facing position

   Groups 1, 2 and 3: from 9 to 36 kg



   L2

"KIDDY Life"

The use of the restraining cushion is

compulsory for transporting young children

(from 9 to 18 kg).

   Groups 2 and 3: from 15 to 36 kg



   L3

"RECARO Start''



   L4

"KLIPPAN Optima"

From the age

of 6 years

(approximately 22 kg),
the booster is used on

its own.

1

0

2

   Child safety

 INSTALLING CHILD SEATS ATTACHED USING THE SEAT BELT (LIGHT VAN)

 In accordance with European regulations, this table indicates the options for installing child seats secured using a seat belt and universally
approved in accordance with the weight of the child and the seat in the vehicle.

   Weight of the child and indicative age

   Seat

   Under 13 kg

(groups 0 ( a ) and 0+)

Up to approx 1 year

   From 9 to 18 kg

(group 1)

1 to 3 years approx

   From 15 to 25 kg

(group 2)

3 to 6 years approx

   From 22 to 36 kg

(group 3)

6 to 10 years approx

 Front passenger
seat ( b )

   U

   U

   U

   U

  a:  Group 0: from birth to 10 kg. Infant car seats and "car cots" cannot be installed on the front passenger seat.
  b:  consult the legislation in force in your country before installing your child on this seat.
  U:  seat suitable for the installation of a child seat secured using a seat belt and universally approved, "rear facing" and/or "forward facing".

1

0

3

5

SA

F

ET

Y

   Child safety

 INSTALLING CHILD SEATS ATTACHED USING THE SEAT BELT (COMBI)

 In accordance with European regulations, this table indicates the options for installing child seats secured using a seat belt and universally
approved in accordance with the weight of the child and the seat in the vehicle.

   Weight of the child and indicative age

   Seat

   Under 13 kg

(groups 0 ( a ) and 0+)

Up to approx 1 year

   From 9 to 18 kg

(group 1)

1 to 3 years approx

   From 15 to 25 kg

(group 2)

3 to 6 years approx

   From 22 to 36 kg

(group 3)

6 to 10 years approx

 Front passenger
seat ( b )

   U

   U

   U

   U

 Rear side seats

   U

   U

   U

   U

 Rear centre seat

   U

   U

   U

   U

  a:  Group 0: from birth to 10 kg. Infant car seats and "car cots" cannot be installed on the front passenger seat.
  b:  consult the legislation in force in your country before installing your child on this seat.
  U:  seat suitable for the installation of a child seat secured using a seat belt and universally approved, "rear facing" and/or "forward facing".

1

0

4

   Child safety

 ADVICE ON CHILD SEATS

  Installing a booster seat

 The chest part of the seat belt must be
positioned on the child's shoulder without
touching the neck.
 Ensure that the lap part of the seat belt
passes correctly over the child's thighs.
  PEUGEOT  recommends the use of a
booster seat which has a back, fitted with a
seat belt guide at shoulder level.
 As a safety precaution, do not leave:
   -    one or more children alone and

unsupervised in a vehicle,

  -    a child or an animal in a vehicle which

is exposed to the sun, with the windows
closed,

  -    the keys within reach of children inside

the vehicle.

 To prevent accidental opening of the doors,
use the "Child lock".

 Children under the age of 10 must not travel
in the "forward facing" position on the front
passenger seat, unless the rear seats are
already occupied by other children, cannot
be used or are absent.
 Disarm the passenger air bag when a "rear
facing" child seat is installed on the front
seat.
 Otherwise, the child would risk being
seriously injured or killed if the air bag were
to inflate.

 The incorrect installation of a child seat in a
vehicle compromises the child's protection in
the event of an accident.
 Remember to fasten the seat belts or the
child seat harnesses  keeping the slack  in
relation to the child's body  to a minimum ,
even for short journeys.
 For optimum installation of the "forward
facing" child seat, ensure that the back of
the child seat is in contact with the back of
the vehicle's seat and that the head restraint
does not cause any discomfort.
 If the head restraint has to be removed,
ensure that it is stored or attached securely
to prevent it from being thrown around the
vehicle in the event of sharp braking.

 To protect young children from the sun, fit
side blinds on the rear windows.

5

SA

F

ET

Y

   Child safety

 "ISOFIX" MOUNTINGS

 Some also have an upper strap which is
attached to the rear ring.
 To attach this strap, raise the vehicle seat's
head restraint then pass the hook between
its rods. Then fix the hook on the rear ring
and tighten the upper strap.

   ISOFIX RÖMER Duo Plus

(size category  B1 )

   Group 1: from 9 to 18 kg



  Installed in the forward facing position.

 Fitted with an upper strap to be secured

on the ISOFIX upper ring,

 referred to as the TOP TETHER.

Three seat body angles: sitting,

reclining, lying.

 This child seat can also be used on
seats which are not fitted with ISOFIX
mountings.

 In this case, it must be attached to the
vehicle seat using the three point seat belt.
  Follow the instructions for fitting
the child seat given in the seat
manufacturer's installation guide.


 The incorrect installation of a child seat
in a vehicle compromises the child's
protection in the event of an accident.

   ISOFIX CHILD SEAT RECOMMENDED BY
PEUGEOT AND APPROVED FOR YOUR
VEHICLE

 Your vehicle has been approved in
accordance with the new ISOFIX regulation.
 The mountings comprise three rings for each
rear bench side seat:
   -   two front rings, located between the

vehicle seat back and cushion,

  -   a rear ring, for securing the upper strap

referred to as the TOP TETHER.

 This ISOFIX mounting system guarantees
you fast, reliable and safe fitting of the child
seat in your vehicle.
 The ISOFIX child seats are fitted with two
locks which are secured easily on the two
front rings.

5

SA

F

ET

Y

   Child safety

 "ISOFIX" MOUNTINGS

 Some also have an upper strap which is
attached to the rear ring.
 To attach this strap, raise the vehicle seat's
head restraint then pass the hook between
its rods. Then fix the hook on the rear ring
and tighten the upper strap.

   ISOFIX RÖMER Duo Plus

(size category  B1 )

   Group 1: from 9 to 18 kg



  Installed in the forward facing position.

 Fitted with an upper strap to be secured

on the ISOFIX upper ring,

 referred to as the TOP TETHER.

Three seat body angles: sitting,

reclining, lying.

 This child seat can also be used on
seats which are not fitted with ISOFIX
mountings.

 In this case, it must be attached to the
vehicle seat using the three point seat belt.
  Follow the instructions for fitting
the child seat given in the seat
manufacturer's installation guide.


 The incorrect installation of a child seat
in a vehicle compromises the child's
protection in the event of an accident.

   ISOFIX CHILD SEAT RECOMMENDED BY
PEUGEOT AND APPROVED FOR YOUR
VEHICLE

 Your vehicle has been approved in
accordance with the new ISOFIX regulation.
 The mountings comprise three rings for each
rear bench side seat:
   -   two front rings, located between the

vehicle seat back and cushion,

  -   a rear ring, for securing the upper strap

referred to as the TOP TETHER.

 This ISOFIX mounting system guarantees
you fast, reliable and safe fitting of the child
seat in your vehicle.
 The ISOFIX child seats are fitted with two
locks which are secured easily on the two
front rings.

1

0

6

   Child safety

 SUMMARY TABLE FOR THE INSTALLATION OF ISOFIX CHILD SEATS (COMBI)

 In accordance with European regulations, this table indicates the options for the installation of ISOFIX child seats on the vehicle seats fitted
with ISOFIX mountings.
 In the case of the universal and semi-universal ISOFIX child seats, the child seat's ISOFIX size category, determined by a letter from  A  to  G ,
is indicated on the child seat next to the ISOFIX logo.

  IUF:  seat suitable for the installation of an  I sofix  U niversal seat, " F orward facing" and secured using the "Top Tether" upper strap.
  IL-SU:  seat suitable for the installation an  I sofix  S emi- U niversal seat which is:
   -   "rear facing" fitted with a "Top Tether" upper strap or a stay,

  -   "forward facing" fitted with a stay,

 For the securing of the "Top Tether" upper strap, refer to the "Isofix Mountings" section.
  X:  seat which is not suitable for the installation of an ISOFIX seat of the size category indicated.



   Weight of the child/ indicative age

   Less than

10 kg

(group 0)

Up to 6 months

approx

   Less than 10 kg

(group 0)

  Less than 13 kg

(group 0+)

Up to 1 year approx

   From 9 to 18 kg (group 1)

From 1 to 3 years approx

   Type of ISOFIX child seat

   Infant car

seat  *

   "rear facing"

   "rear facing"

   "forward facing"

   ISOFIX size category

   F

   G

   C

   D

   E

   C

   D

   A

   B

   B1

   Universal and semi-universal ISOFIX child

seats which can be installed on the rear

side seats

   X

   IL-SU

   IL-SU

   IUF

  *   Infant car seats and "car cots" cannot be installed on the front passenger seat.

1

0

7

6

A

C

C

ESSO

R

IES

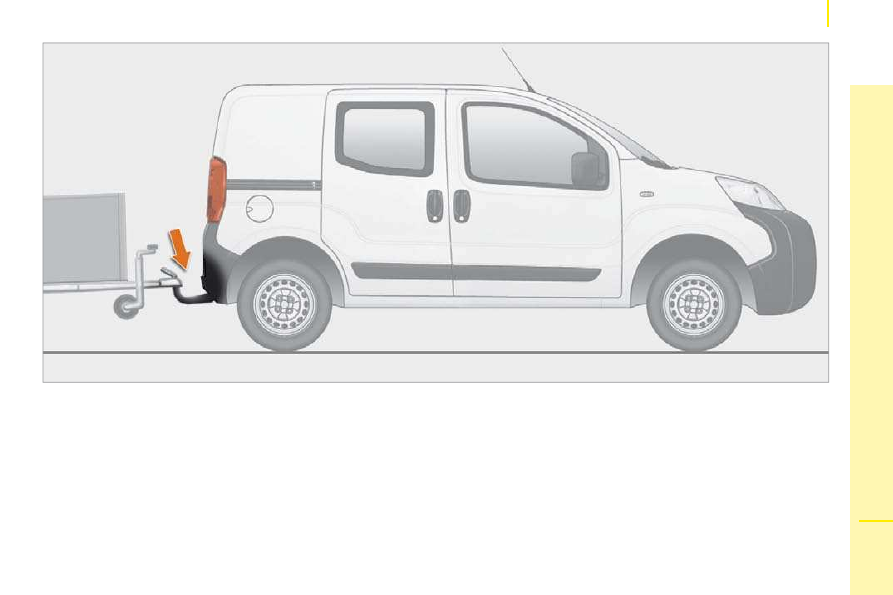

   Towing a trailer

 TOWING A TRAILER, CARAVAN, BOAT, ETC...

  Driving advice

 As the fan is electrically controlled, its
cooling capacity is not dependent on the
engine speed.
 On the contrary, use a high gear to lower the
engine speed and reduce your speed.

 In all cases, pay attention to the coolant
temperature.

 A towed vehicle must free wheel: gearbox in
neutral.
  Cooling:  towing a trailer on a slope
increases the coolant temperature.

1

0

8

   Towing a trailer

  In certain cases of particularly arduous
use (towing the maximum load up a steep
slope in high temperatures), the engine
automatically limits its power. In this
case, the automatic cutting off of the air
conditioning allows the engine power to be
recovered.

 If the coolant temperature
warning light comes on, stop the
vehicle and switch off the engine
as soon as possible.

 See the "Levels" section of chapter 7.

  Tyres:  check the tyre pressures of the
towing vehicle (see the "Identification
features" section of chapter 7) and of
the trailer, observing the recommended
pressure.

  Brakes:  towing increases the braking
distance. Drive at a moderate speed,
change down early and brake gradually.

  Side wind:  sensitivity to side wind is
increased. Drive smoothly and at a
moderate speed.

  ABS:  the system only controls the vehicle,
not the trailer.

  Rear parking assistance:  the
assistance will be deactivated

automatically when an original  PEUGEOT
towbar is used (see the "Rear parking
assistance" section of chapter 4).

  Towbar

 We recommend the use of original
 PEUGEOT  towbars and their harnesses,
which have been tested and approved from
the design stage of your vehicle, and that
the fitting of this equipment is entrusted to a
 PEUGEOT dealer .
 If this equipment is not fitted by a  PEUGEOT
dealer , it is essential that it is fitted using
the electrical pre-equipment located at the
rear of the vehicle in accordance with the
manufacturer's instructions.
 The operation of the sensors is deactivated
automatically when the pin of the trailer
cable is inserted in the towbar socket.
 When the trailer cable pin is removed, the
sensors are re-activated.

  Distribution of loads
 Distribute the load in the trailer so that the
heaviest objects are as close as possible
to the axle and the nose weight is close to
the maximum authorised without, however,
exceeding it. The air density decreases with
altitude, so reducing the performance of
the engine. The maximum towed load must
be reduced by 10 % for each 1 000 metres
of altitude. Refer to the "Technical data"
chapter for details of the weights and
towed loads applicable to your vehicle
and also to the administrative documents
(V5 registration document, ...).

1

0

9

6

A

C

C

ESSO

R

IES

 Equipment

 ROOF RACK AND ROOF BARS

 To install the transverse roof bars or a
roof rack, use the fixings provided for this
purpose.
 Maximum loads:
   -   on the roof rack: 80 kg,

  -   on the 3 transverse roof bars: 90 kg,

  -   on the 2 transverse roof bars fitted on the

longitudinal bars: 90 kg.

 OTHER ACCESSORIES

 These accessories and parts, having been
tested and approved for reliability and
safety, are all adapted to your vehicle. A
wide range of accessories and original parts,
recommended by  PEUGEOT , is offered by
"Accessories", in a catalogue and on line
from a  PEUGEOT  dealer.

 Never exceed the gross vehicle weight
(GVW).

  Range of professional equipment

 The parts department publishes an
accessories catalogue offering various
equipment and fittings, such as:
 Towbars, 7/13 pin, 7/7 pin, 13 pin towbar
harness: trailer towbar which must be fitted
by a  PEUGEOT  dealer.
 Roof bars, set of transverse roof bars,
loading roller.
 Protective wood floor, non-slip wood floor,
wood side protection, window protection
grille.

  "Accessories"

 Another range is also available from
 PEUGEOT  Accessories; this is structured
around 5 groups:

  "Protection":  anti-theft alarm,
window engraving, first aid kit,
high visibility safety jacket, rear
parking assistance, warning
triangle, snow chains...

  "Touring":  seat covers
compatible with the side air
bags, boot tray, rubber mats,
carpet mats, 3D mats, net on rear
door, set of transverse bars on
longitudinal bars...

 To avoid any risk of jamming of the pedals:
   -   ensure that the mat is positioned

correctly,

  -   never fit one mat on top of another.

1

0

9

6

A

C

C

ESSO

R

IES

 Equipment

 ROOF RACK AND ROOF BARS

 To install the transverse roof bars or a
roof rack, use the fixings provided for this
purpose.
 Maximum loads:
   -   on the roof rack: 80 kg,

  -   on the 3 transverse roof bars: 90 kg,

  -   on the 2 transverse roof bars fitted on the

longitudinal bars: 90 kg.

 OTHER ACCESSORIES

 These accessories and parts, having been
tested and approved for reliability and
safety, are all adapted to your vehicle. A
wide range of accessories and original parts,
recommended by  PEUGEOT , is offered by
"Accessories", in a catalogue and on line
from a  PEUGEOT  dealer.

 Never exceed the gross vehicle weight
(GVW).

  Range of professional equipment

 The parts department publishes an
accessories catalogue offering various
equipment and fittings, such as:
 Towbars, 7/13 pin, 7/7 pin, 13 pin towbar
harness: trailer towbar which must be fitted
by a  PEUGEOT  dealer.
 Roof bars, set of transverse roof bars,
loading roller.
 Protective wood floor, non-slip wood floor,
wood side protection, window protection
grille.

  "Accessories"

 Another range is also available from
 PEUGEOT  Accessories; this is structured
around 5 groups:

  "Protection":  anti-theft alarm,
window engraving, first aid kit,
high visibility safety jacket, rear
parking assistance, warning
triangle, snow chains...

  "Touring":  seat covers
compatible with the side air
bags, boot tray, rubber mats,
carpet mats, 3D mats, net on rear
door, set of transverse bars on
longitudinal bars...

 To avoid any risk of jamming of the pedals:
   -   ensure that the mat is positioned

correctly,

  -   never fit one mat on top of another.

 Equipment

  "In-car technology":  audio
equipment, hands-free kit,
speakers, navigation...

  "Styling":  trims...

  "Universal":  screenwash,
interior and exterior cleaning
and maintenance products,
replacement bulbs...

 The fitting of electrical equipment
or accessories which are not

recommended by Automobiles  PEUGEOT
may result in the failure of your vehicle's
electronic system.
 Please note this specific warning. You
are advised to contact a representative
of the Marque to be shown the range of
recommended equipment and accessories.
 Depending on the country in which the
vehicle is sold or operated, it is compulsory
to have a high visibility safety jacket,
warning triangle and replacement bulbs
available in the vehicle.
 You are advised to contact a  PEUGEOT
dealer before installing accessory
radiocommunication transmitters with
external aerial on your vehicle. Your
 PEUGEOT  dealer will inform you of the
characteristics (frequency band, maximum
output power, aerial position, specific
installation conditions) of the transmitters
which can be fitted, in accordance with the
Motor Vehicle Electromagnetic Compatibility
Directive (2004/104/EC).

1

1

1

7

T

R

O

U

B

L

ESH

O

O

T

IN

G

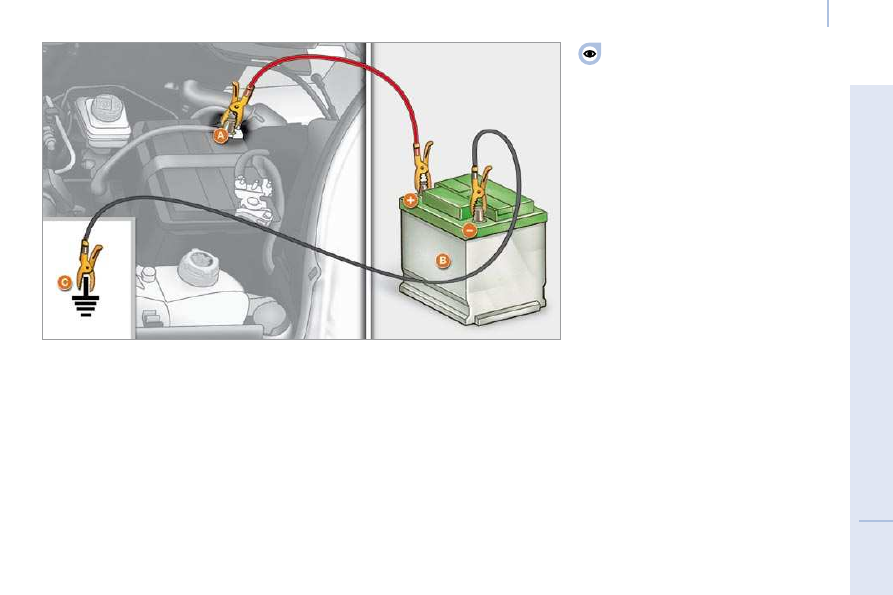

   Battery

  BATTERY

  A.  Positive metal point on your vehicle
  B.  Slave battery
  C.  Earth on your vehicle.

  CHARGING THE BATTERY USING
A CHARGER

   -   disconnect the battery,

  -   follow the instructions for use given by

the battery charger manufacturer,

  -   reconnect starting with the negative (-)

terminal,

  -   check that the terminals and connectors

are clean. If they are covered with
sulphate (white or greenish deposit),
disconnect them and clean them.

 The charging operation must be carried
out in a ventilated area away from naked

fl ames or any possible sources of sparks to

eliminate the risk of explosion and fi re.
 Do not attempt to charge a frozen battery: it
must first be thawed to eliminate the risks of
explosion. If the battery has frozen, before
charging it have it checked by a specialist
who will check that the internal components
have not been damaged and that the
container is not cracked, which could mean
that there is a risk of a leak of toxic and
corrosive acid.

  STARTING FROM ANOTHER BATTERY

   -   connect the red cable to the metal

point  A  then to the positive (+) terminal of
the slave battery  B ,

  -   connect one end of the green or black

cable to the negative (-) terminal of the
slave battery  B ,

  -   connect the other end of the green or

black cable to the earth point  C  on your
vehicle,

  -   operate the starter, let the engine run,

  -   wait for the engine to return to idle, then

disconnect the cables.















Content   ..  6  7  8  9   ..
