Peugeot 407 Dag (2010 year). Instruction - part 6





4

ACCESS

73

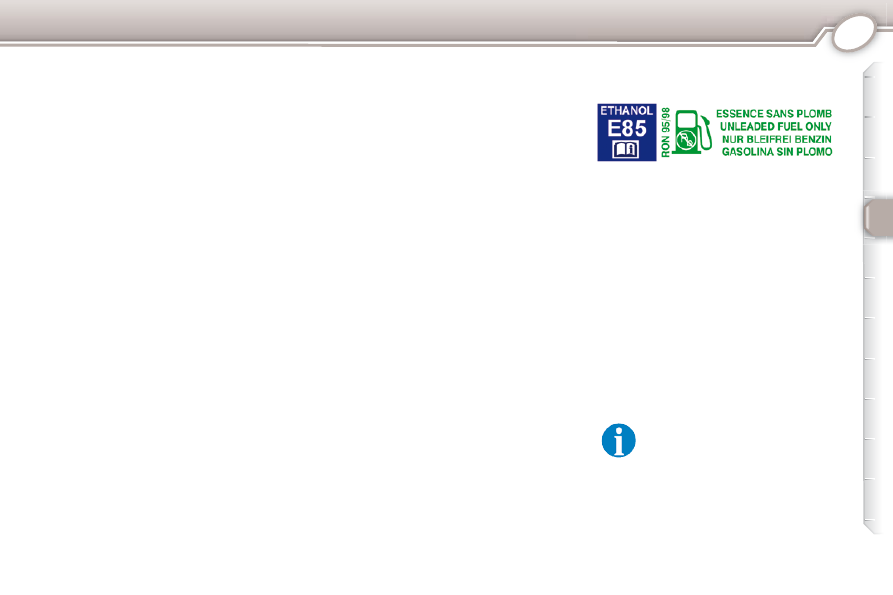

           Special features of BioFlex
engines

 A  BioFlex  vehicle  has  been  designed
to run on unleaded petrol (RON 95 or
RON  98)  or  ethanol  (this  is  a  mixture
containing  85%  ethanol  and  15%  un-
leaded petrol, called E85).
 So,  regardless  of  the  quantity  of  fuel
remaining  in  your  tank  and  irrespec-
tive of its type (RON 95/RON 98, E85

or  a  mixture  of  the  two),  you  can  fi ll

your  tank  at  any  time  with  unleaded
petrol (RON 95 or RON 98) or ethanol
(E85).
 There is no problem driving on unlea-
ded petrol only with this vehicle.

 In  winter  conditions,  star-
ting the engine from cold may

sometimes  prove  diffi cult.

During these very cold periods

you are advised to use unleaded pet-
rol rather than E85 to ensure optimum
starting conditions.

           Quality of the fuel used for
petrol engines

  The petrol engines are perfectly com-
patible  with  E10  type  petrol  biofuels
(containing  10%  ethanol),  conforming
to  European  standards  EN  228  and
EN 15376.
 E85  type  fuels  (containing  up  to  85%
ethanol)  are  reserved  exclusively  for
vehicles  marketed  for  the  use  of  this
type  of  fuel  (BioFlex  vehicles).  The
quality of the ethanol must comply with
European standard EN 15293.
 For  Brazil  only,  special  vehicles  are
marketed to run on fuels containing up
to 100% ethanol (E100 type).

             Quality of the fuel used for
Diesel engines

  The Diesel engines are perfectly com-
patible  with  biofuels  which  conform
to  current  and  future  European  stan-
dards (Diesel fuel which complies with
standard  EN  590  mixed  with  a  bio-
fuel which complies with standard EN
14214)  available  at  the  pumps  (con-
taining  up  to  7  %  Fatty  Acid  Methyl
Ester).
 The  B30  biofuel  can  be  used  in  cer-
tain Diesel engines; however, this use
is  subject  to  strict  application  of  the
special servicing conditions. Consult a
PEUGEOT dealer.
 The use of any other type of (bio)fuel
(vegetable  or  animal  oils,  pure  or  di-
luted,  domestic  fuel...)  is  strictly  pro-
hibited  (risk  of  damage  to  the  engine
and fuel system).

4

ACCESS

73

           Special features of BioFlex
engines

 A  BioFlex  vehicle  has  been  designed
to run on unleaded petrol (RON 95 or
RON  98)  or  ethanol  (this  is  a  mixture
containing  85%  ethanol  and  15%  un-
leaded petrol, called E85).
 So,  regardless  of  the  quantity  of  fuel
remaining  in  your  tank  and  irrespec-
tive of its type (RON 95/RON 98, E85

or  a  mixture  of  the  two),  you  can  fi ll

your  tank  at  any  time  with  unleaded
petrol (RON 95 or RON 98) or ethanol
(E85).
 There is no problem driving on unlea-
ded petrol only with this vehicle.

 In  winter  conditions,  star-
ting the engine from cold may

sometimes  prove  diffi cult.

During these very cold periods

you are advised to use unleaded pet-
rol rather than E85 to ensure optimum
starting conditions.

           Quality of the fuel used for
petrol engines

  The petrol engines are perfectly com-
patible  with  E10  type  petrol  biofuels
(containing  10%  ethanol),  conforming
to  European  standards  EN  228  and
EN 15376.
 E85  type  fuels  (containing  up  to  85%
ethanol)  are  reserved  exclusively  for
vehicles  marketed  for  the  use  of  this
type  of  fuel  (BioFlex  vehicles).  The
quality of the ethanol must comply with
European standard EN 15293.
 For  Brazil  only,  special  vehicles  are
marketed to run on fuels containing up
to 100% ethanol (E100 type).

             Quality of the fuel used for
Diesel engines

  The Diesel engines are perfectly com-
patible  with  biofuels  which  conform
to  current  and  future  European  stan-
dards (Diesel fuel which complies with
standard  EN  590  mixed  with  a  bio-
fuel which complies with standard EN
14214)  available  at  the  pumps  (con-
taining  up  to  7  %  Fatty  Acid  Methyl
Ester).
 The  B30  biofuel  can  be  used  in  cer-
tain Diesel engines; however, this use
is  subject  to  strict  application  of  the
special servicing conditions. Consult a
PEUGEOT dealer.
 The use of any other type of (bio)fuel
(vegetable  or  animal  oils,  pure  or  di-
luted,  domestic  fuel...)  is  strictly  pro-
hibited  (risk  of  damage  to  the  engine
and fuel system).

5

74

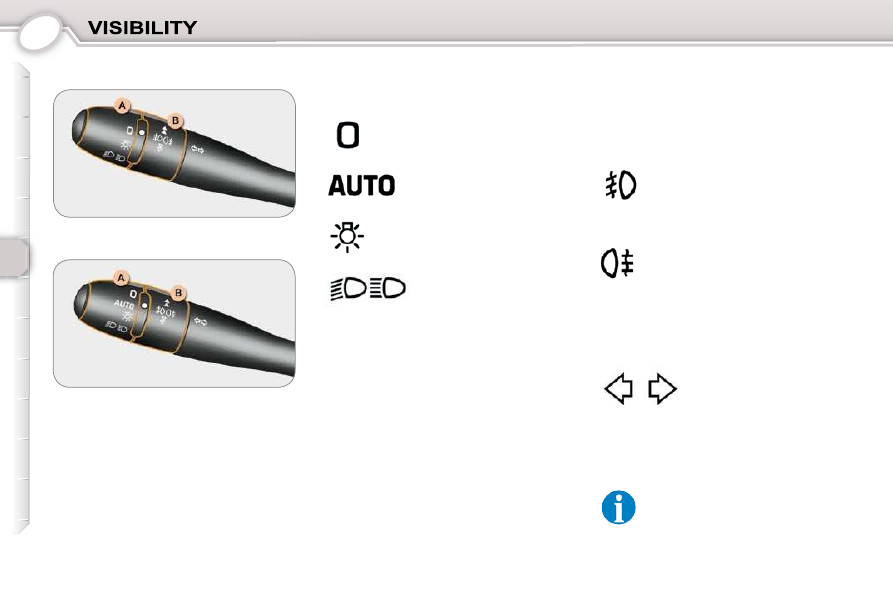

 LIGHTING CONTROL STALK

  Lighting on

 With  the  ignition  off,  on  opening  the
driver's  door  an  audible  signal  indi-
cates that you have left the lighting on
when leaving the vehicle.
      Switch the lighting off.

  Direction indicators

  Dipped/main beam change

      Pull the stalk fully towards you.

  Front and rear foglamps (ring B)

      Turn  ring   B   forwards  to  switch  on

and  rearwards  to  switch  off.  The

status is confi rmed by the lamp on

the instrument panel.

 Front foglamps (turn once)

  Left:   downwards.  The
direction  arrow  indica-

tor lamp fl ashes on the

instrument panel.
  Right:   upwards.  The
direction  arrow  indica-

tor lamp fl ashes on the

instrument panel.

 If  you  forget  to  return  the  di-

rection  indicator  to  its  normal

position,  the  volume  of  the

audible  signal  will  increase,  if

you are driving at a speed greater than

40 mph (60 km/h) or if the control stalk

is held on for more than 20 seconds.

 These operate with the sidelamps and

the dipped or main beam headlamps.

 Rear foglamps (turn twice)

 These  operate  when  the  front  fo-

glamps are already on.

  Front and rear lamps (ring A)

      Turn  ring   A   to  the  position  re-

quired.

 Automatic  illumination  of

headlamps,

 Lighting off,

 Sidelamps,

 Dipped/main beam head-

lamps.

  Model without AUTO lighting

  Model with AUTO lighting

5

75

   Automatic illumination of
headlamps
 The  dipped  beam  headlamps  switch

on automatically if the light is poor and

when  the  windscreen  wipers  operate
continuously.  They  switch  off  when
the light is bright enough or the wind-
screen wipers stop.
 Warning: in foggy weather or in snow,

the sunshine sensor can detect suffi -

cient  light.  The  lighting  will  not  come

on  automatically.  If  necessary,  you

must  switch  the  dipped  beam  head-

lamps on manually.

  Activation

  Manual "Guide-me-home" lighting

 When you leave your vehicle, the side-

lamps  and  dipped  beam  headlamps

can be left on for a few seconds.

 When the function is activated, the

indicator lamp comes on on the

5-dial instrument panel screen.

 To deactivate or activate the
function,  use  the   "Persona-

lisation  -  confi guration"

 menu  on  your  multifunction

screen.

 For safety reasons, activation/

deactivation of the "Automatic

illumination  of  headlampss"

function via the menu must be

carried out when stationary.

 To deactivate or activate the

"Automatic  guide-me-home

lighting"  function,  use  the
"Personalisation - confi-
guration"

 menu  on  your

multifunction screen.

 The duration of the lighting
can be set via the "Person-

alisation  -  confi guration"

menu of your multifunction

screen.

  Automatic "Guide-me-home"
lighting

 When  you  leave  your  vehicle   with
the automatic illumination of head-
lamps

 activated,  the  sidelamps  and

dipped  beam  headlamps  remain  on

for the duration selected after the igni-
tion is switched off.

  Deactivation

 When the function is deactivated,

the indicator lamp comes on on the

5-dial instrument panel screen.

 Do  not  cover  the  sunshine/

brightness  sensor,  located  in
the  centre  of  the  windscreen.
It  is  used  to  regulate  the  air

conditioning  and  for  the  automatic  il-

lumination of headlamps.

  If  the  sunshine/brightness  sensor
does  not  function  correctly,
 the

sidelamps and dipped beam headlam-

ps come on.
 Consult a PEUGEOT dealer.

  Activation:
      switch off the engine,
  

   "fl ash" the headlamps,

     get out of the vehicle and lock it.

5

75

   Automatic illumination of
headlamps
 The  dipped  beam  headlamps  switch

on automatically if the light is poor and

when  the  windscreen  wipers  operate
continuously.  They  switch  off  when
the light is bright enough or the wind-
screen wipers stop.
 Warning: in foggy weather or in snow,

the sunshine sensor can detect suffi -

cient  light.  The  lighting  will  not  come

on  automatically.  If  necessary,  you

must  switch  the  dipped  beam  head-

lamps on manually.

  Activation

  Manual "Guide-me-home" lighting

 When you leave your vehicle, the side-

lamps  and  dipped  beam  headlamps

can be left on for a few seconds.

 When the function is activated, the

indicator lamp comes on on the

5-dial instrument panel screen.

 To deactivate or activate the
function,  use  the   "Persona-

lisation  -  confi guration"

 menu  on  your  multifunction

screen.

 For safety reasons, activation/

deactivation of the "Automatic

illumination  of  headlampss"

function via the menu must be

carried out when stationary.

 To deactivate or activate the

"Automatic  guide-me-home

lighting"  function,  use  the
"Personalisation - confi-
guration"

 menu  on  your

multifunction screen.

 The duration of the lighting
can be set via the "Person-

alisation  -  confi guration"

menu of your multifunction

screen.

  Automatic "Guide-me-home"
lighting

 When  you  leave  your  vehicle   with
the automatic illumination of head-
lamps

 activated,  the  sidelamps  and

dipped  beam  headlamps  remain  on

for the duration selected after the igni-
tion is switched off.

  Deactivation

 When the function is deactivated,

the indicator lamp comes on on the

5-dial instrument panel screen.

 Do  not  cover  the  sunshine/

brightness  sensor,  located  in
the  centre  of  the  windscreen.
It  is  used  to  regulate  the  air

conditioning  and  for  the  automatic  il-

lumination of headlamps.

  If  the  sunshine/brightness  sensor
does  not  function  correctly,
 the

sidelamps and dipped beam headlam-

ps come on.
 Consult a PEUGEOT dealer.

  Activation:
      switch off the engine,
  

   "fl ash" the headlamps,

     get out of the vehicle and lock it.

5

76

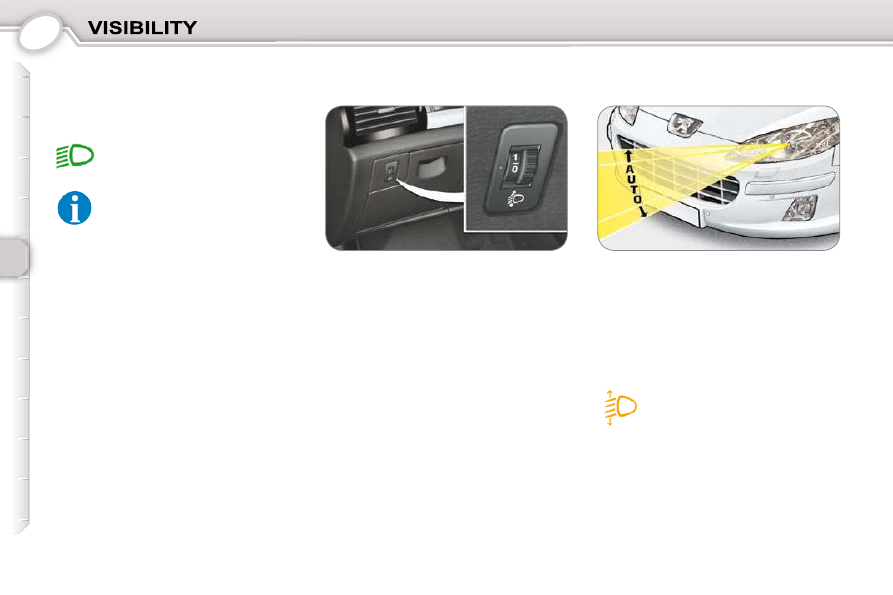

 MANUAL HEADLAMP
ADJUSTMENT

 AUTOMATIC HEADLAMP
ADJUSTMENT

  In  cases  of  malfunction ,  the

warning  lamp  comes  on  on

the  instrument  panel  screen,

accompanied  by  an  audible

signal  and  a  message  on  the  multi-

function  screen.  The  system  places

your headlamps to the low position.
 Do not touch the xenon bulbs. Consult
a PEUGEOT dealer.

  Daytime running lamps *

 On vehicles which are equipped with day-

time running lamps, the dipped beam head-

lamps come on when the vehicle is started.

 This indicator lamp comes on on

the instrument panel screen.

 The  instruments  and  controls

(multifunction screen, air con-

ditioning  control  panel...)  are

only  lit  on  switching  to  the

automatic  illumination  of  headlamps

mode or when the lighting is switched

on manually.

  *   According to country.

 For vehicles fi tted with halogen bulbs,

depending on the load in your vehicle,

adjusting the beam of your headlamps

is recommended.
  0.

 1 or 2 people in the front seats.

  -.   3 people.
  1.   5 people.
  -.

   Intermediate adjustment

  2.

   5  people  +  maximum  authorised

loads.

  -.

 Intermediate adjustment

  3.

   Driver  +  maximum  authorised

loads.

  Initial setting is position 0.

  When  stationary  with  the  ignition
on

 , the system automatically corrects

the height of the beam, whatever the

load of the vehicle. The driver is then

assured  of  having  optimum  lighting

and  not  causing  a  nuisance  to  other
road users.

5

77

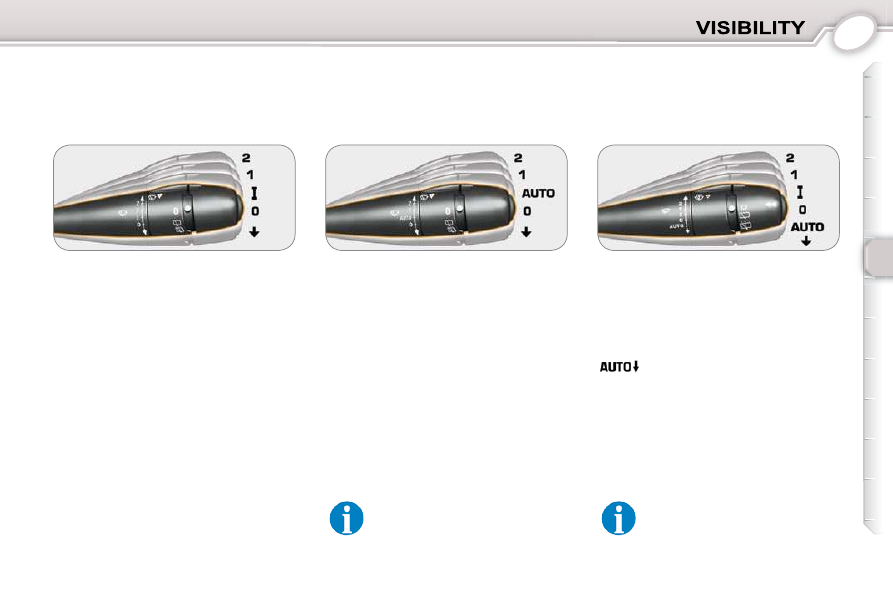

 WINDSCREEN WIPER
CONTROL STALK

  Windscreen wiper with intermittent
wipe

  Windscreen wiper with automatic
wipe

  The

windscreen

wiping

must  be  reactivated   if  the
ignition has been switched off

for more than one minute.

  2

   Fast wipe (heavy rain).



 Normal wipe (moderate rain).



 Intermittent wipe.

  0   Off.
  

 Single wipe (press downwards).

 In the Intermittent position, the wiping

speed  is  in  proportion  to  the  vehicle
speed.

  2

   Fast wipe (heavy rain).

  1

   Normal wipe (moderate rain).

  AUTO

  Automatic wipe.

  0   Off.
  

   Single wipe (press downwards).

 In  the   AUTO   position,  no  action  on
your part is necessary.

  2

   Fast wipe (heavy rain).



 Normal wipe (moderate rain).

  I

   Intermittent wipe.

  0   Off.

  Windscreen wiper with Intermittent
and automatic wipe

  The

windscreen

wiping

must  be  reactivated   if  the
ignition has been switched off

for more than one minute.

 Automatic,  then  single  wipe

(see following page).

 In  the   AUTO   position,  no  action  on
your part is necessary.

 In the Intermittent position, the wiping

speed  is  in  proportion  to  the  vehicle
speed.

5

78

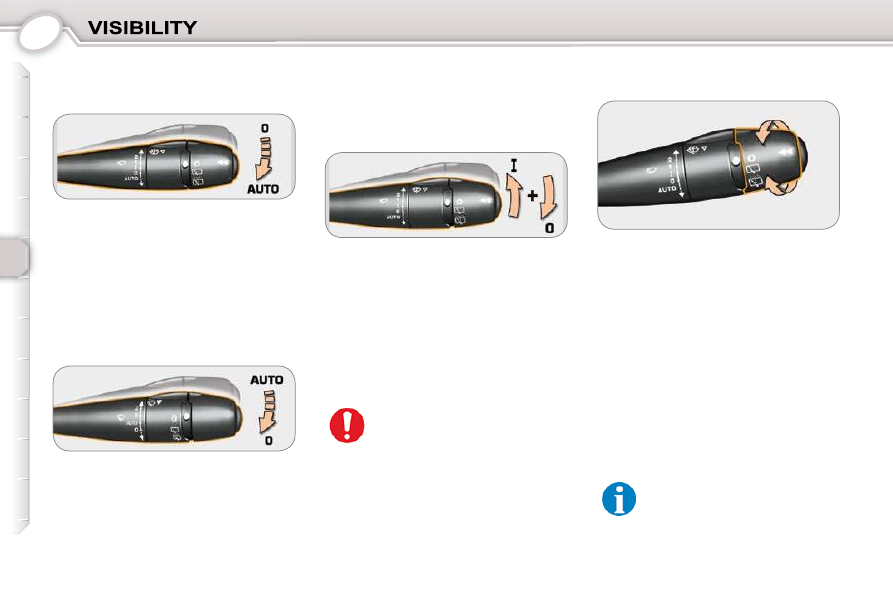

   Automatic rain sensitive
windscreen wipers

  Activation

 REAR WIPER CONTROL
(407 SW)

  Deactivation

 Do  not  cover  the  rain  sensor
located on the windscreen be-

hind the rear view mirror.

 When using an automatic car

wash to wash your vehicle, switch off
the  ignition  or  check  that  the  wiper

stalk is not in the automatic position.
 In winter, it is advisable to wait for the

windscreen  to  completely  clear  of  ice

before operating the automatic wipers.

  Automatic rear wiper

 If the windscreen wipers control is ac-
tivated and you engage reverse gear,

the rear wiper operates in intermittent

mode.

  Note:   if  a  bicycle  carrier  is
used,  deactivate  this  function
by  going  to  the  "personalisa-

tion  -  confi guration"  menu  on

the  multifunction  screen  or  install  a

special  bicycle  carrier  approved  by
PEUGEOT.

 Turn the ring to the fi rst notch for inter-

mittent wiping.
  The  control  must  be  reactivated  if
the  ignition  has  been  switched  off.


To  do  this,  move  the  control  to  any

position  then  return  it  to  the  required
position.

 Move the control to position  0  then re-
turn it to the  AUTO  position.

 An indicator lamp comes on on the in-

strument  panel  screen,  accompanied

by  a  message  on  the  multifunction

screen.
 In the  AUTO  position, the windscreen

wipers  operate  automatically  and

adapt  their  speed  to  the  intensity  of
the rainfall.

 Control with automatic wiping only

  In  the  event  of  malfunction ,  the
windscreen  wipers  will  operate  in  in-

termittent mode.
 Contact  a  PEUGEOT  dealer  to  have

the system checked.

 Control with Intermittent and

automatic wiping

 Manual operation of the wiper stalk in-
terrupts the  AUTO  position, the deacti-

vation indicator lamp comes on on the

instrument  panel  screen,  accompa-

nied  by  a  message  on  the  multifunc-

tion screen.

 Manual operation of the wiper stalk by

moving  the  stalk   A   up  and  returning

it  to  position   "0"   interrupts  the   AUTO
position,  the  deactivation  indicator

lamp comes on on the instrument pan-

el screen, accompanied by a message

on the multifunction screen.

5

78

   Automatic rain sensitive
windscreen wipers

  Activation

 REAR WIPER CONTROL
(407 SW)

  Deactivation

 Do  not  cover  the  rain  sensor
located on the windscreen be-

hind the rear view mirror.

 When using an automatic car

wash to wash your vehicle, switch off
the  ignition  or  check  that  the  wiper

stalk is not in the automatic position.
 In winter, it is advisable to wait for the

windscreen  to  completely  clear  of  ice

before operating the automatic wipers.

  Automatic rear wiper

 If the windscreen wipers control is ac-
tivated and you engage reverse gear,

the rear wiper operates in intermittent

mode.

  Note:   if  a  bicycle  carrier  is
used,  deactivate  this  function
by  going  to  the  "personalisa-

tion  -  confi guration"  menu  on

the  multifunction  screen  or  install  a

special  bicycle  carrier  approved  by
PEUGEOT.

 Turn the ring to the fi rst notch for inter-

mittent wiping.
  The  control  must  be  reactivated  if
the  ignition  has  been  switched  off.


To  do  this,  move  the  control  to  any

position  then  return  it  to  the  required
position.

 Move the control to position  0  then re-
turn it to the  AUTO  position.

 An indicator lamp comes on on the in-

strument  panel  screen,  accompanied

by  a  message  on  the  multifunction

screen.
 In the  AUTO  position, the windscreen

wipers  operate  automatically  and

adapt  their  speed  to  the  intensity  of
the rainfall.

 Control with automatic wiping only

  In  the  event  of  malfunction ,  the
windscreen  wipers  will  operate  in  in-

termittent mode.
 Contact  a  PEUGEOT  dealer  to  have

the system checked.

 Control with Intermittent and

automatic wiping

 Manual operation of the wiper stalk in-
terrupts the  AUTO  position, the deacti-

vation indicator lamp comes on on the

instrument  panel  screen,  accompa-

nied  by  a  message  on  the  multifunc-

tion screen.

 Manual operation of the wiper stalk by

moving  the  stalk   A   up  and  returning

it  to  position   "0"   interrupts  the   AUTO
position,  the  deactivation  indicator

lamp comes on on the instrument pan-

el screen, accompanied by a message

on the multifunction screen.

5

79

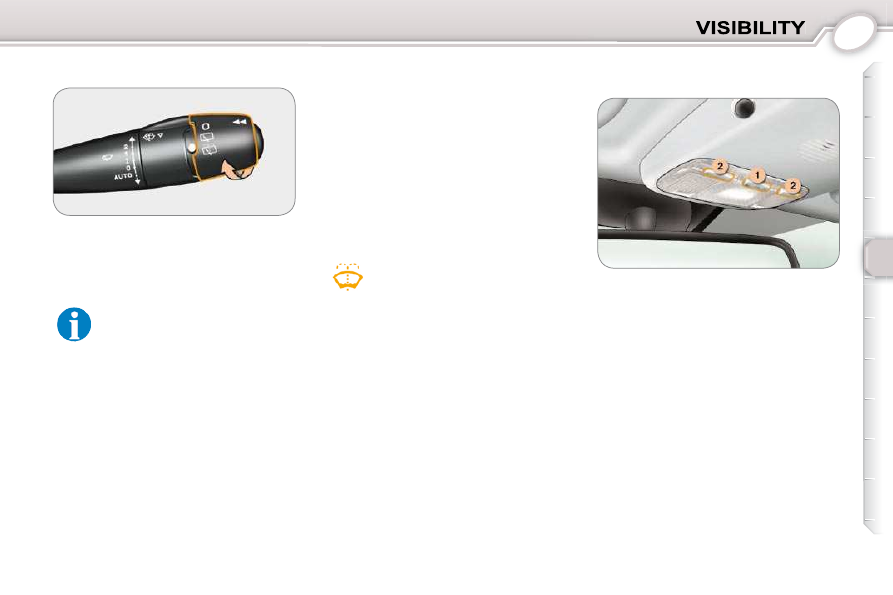

   Windscreen and headlamp wash

 Pull the windscreen wiper stalk towards
you.  The  windscreen  wash  then  the

windscreen  wipers  operate  for  a  fi xed

period.
 The headlamp wash is also activated,

 if the headlamps are on .

  When  the  minimum  level  of

the  reservoir  is  reached,  this

warning  light  comes  on,  ac-

companied  by  an  audible

signal and a message on the

multi-function display.

 Next time you stop, fi ll the screenwash/

headlamp wash reservoir.
 The warning light comes on each time

the stalk is operated, until the reservoir

is fi lled.

 FRONT COURTESY LAMP

 The courtesy lamp can be deactivated

by pressing switch  1  with the door open.

The map reading lamps are not affected

by this and may be switched on.
   

   To re-activate the lamps, press the

switch, with the door open.

  Screenwash/
headlamp wash low

   1.    Courtesy lamp
  2.    Map reading lamps
 With the key in the ignition on or starting
position, operate the relevant switch.

 The  front  courtesy  lamp  comes  on

when the ignition key is removed, on

unlocking  the  vehicle  or  on  opening
one of the doors.
 It  gradually  goes  off  after  the  ignition
has been switched on or when the ve-
hicle is locked.
      Pressing switch  1  turns on the front

courtesy lamp.

  Rear wash-wipe

  Note:  the rear wiper and rear
wash-wipe  functions  are  de-

activated  automatically  when

the rear screen is opened.

 Turn  the  ring  beyond  the  fi rst  notch,

the wash-wipe then the wiper operate

for a set period of time.

5

79

   Windscreen and headlamp wash

 Pull the windscreen wiper stalk towards
you.  The  windscreen  wash  then  the

windscreen  wipers  operate  for  a  fi xed

period.
 The headlamp wash is also activated,

 if the headlamps are on .

  When  the  minimum  level  of

the  reservoir  is  reached,  this

warning  light  comes  on,  ac-

companied  by  an  audible

signal and a message on the

multi-function display.

 Next time you stop, fi ll the screenwash/

headlamp wash reservoir.
 The warning light comes on each time

the stalk is operated, until the reservoir

is fi lled.

 FRONT COURTESY LAMP

 The courtesy lamp can be deactivated

by pressing switch  1  with the door open.

The map reading lamps are not affected

by this and may be switched on.
   

   To re-activate the lamps, press the

switch, with the door open.

  Screenwash/
headlamp wash low

   1.    Courtesy lamp
  2.    Map reading lamps
 With the key in the ignition on or starting
position, operate the relevant switch.

 The  front  courtesy  lamp  comes  on

when the ignition key is removed, on

unlocking  the  vehicle  or  on  opening
one of the doors.
 It  gradually  goes  off  after  the  ignition
has been switched on or when the ve-
hicle is locked.
      Pressing switch  1  turns on the front

courtesy lamp.

  Rear wash-wipe

  Note:  the rear wiper and rear
wash-wipe  functions  are  de-

activated  automatically  when

the rear screen is opened.

 Turn  the  ring  beyond  the  fi rst  notch,

the wash-wipe then the wiper operate

for a set period of time.

5

80

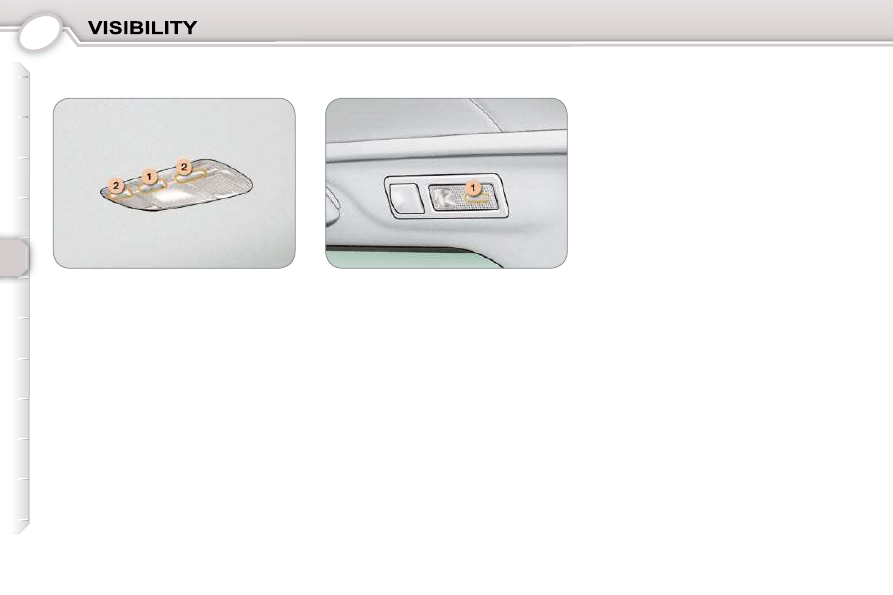

 REAR COURTESY LAMP
(SALOON)

 REAR READING LAMPS
(407 SW)

  Sill illumination

 The sill lighting is at the bottom of each

door panel.

 The  lamps  come  on  automatically

when a door is opened and switch off

automatically when all of the doors are

closed.

  Boot light

 The  boot  light  is  located  in  the  right-

hand boot trim.
 It  comes  on  automatically  when  the

boot is opened and switches off auto-

matically when the boot is closed.

   1.    Courtesy lamp
  2.    Map reading lamps
 With the key in the ignition on or start-
ing  position,  operate  the  relevant
switch.

 The  rear  courtesy  lamp  comes  on

when the ignition key is removed, on

unlocking  the  vehicle  or  on  opening
one of the doors.
 It  gradually  goes  off  after  the  ignition
has  been  switched  on  or  the  vehicle
is locked.
      Pressing switch  1  turns on the rear

courtesy lamp.

 The  courtesy  lamp  can  be  deactivat-

ed by pressing switch  1  with the door

open. The map reading lamps are not

affected by this and may be switched

on.
   

   To re-activate the lamps, press the

switch, with the door open.

 With the key in the ignition on or start-
ing  position,  press  the  corresponding
switch.

 The rear reading lamps come on when

the  key  is  removed  from  the  ignition

and when the vehicle is unlocked.
 They switch off gradually when the ig-
nition  is  switched  on  or  when  the  ve-
hicle is locked.
      Pressing switch  1  switches on the

rear  reading  lamp  concerned  for

ten minutes.

6

FITTINGS

81

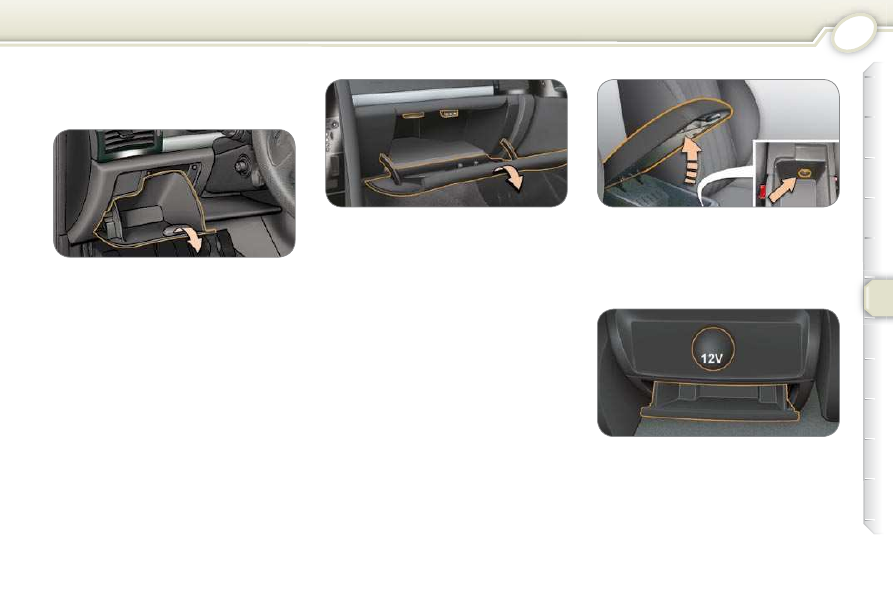

 INTERIOR FITTINGS

 This is fi tted with a lock.

 To open the glove box, lift the handle.

 The  glove  box  lights  when  the  lid  is

opened.

 It  is  fi tted  with  three  sockets  for  con-

necting video equipment (vehicle fi tted

with a 16/9 colour screen) and a ven-

tilation  nozzle  (which  can  be  closed

by means of a dial), distributing condi-

tioned air at the same temperature as

the  vents  of  the  passenger  compart-

ment.

 In cold weather, it is advisable to close

this nozzle to conserve the ambient air

inside the passenger compartment.

 It has ocations for storing a pen, a pair

of spectacles, tokens, etc.

 To  open  the  compartment,  raise  the

cover  or  operate  the  left  fi nger-plate

(according to version).

 The  storage  compartment  gives  ac-

cess to the USB port and can be used

for storing CDs and coins.
  Rear storage container

  Covered storage compartment,
driver's side

  Front door trays
 These can be used for storing maps,

tourist guides or a bottle of water.

  Front ashtray (100 W max)
 This is fi tted with a cigar lighter socket

or a 12 volt socket.

 Press the cover to open the ashtray.

 To  empty  the  ashtray,  after  opening,

grip the receptacle and remove it.

  Retractable cup holder
 This is located in front of the front arm-

rest.

 Press the cover to open the cup holder.

  12 volt accessories socket
(100 W max)
 This is a cigar lighter type socket, fi t-

ted with a cap. It is supplied with cur-

rent from the ignition on position.

 This can be used for storing small ob-

jects such as keys, a parking badge or

a mobile telephone.

  Cooled glove box

  Front armrest

 This is located at the rear of the front

armrest.

 To empty it, open it fully, press the up-

per lug then pull to remove it.

6

FITTINGS

82

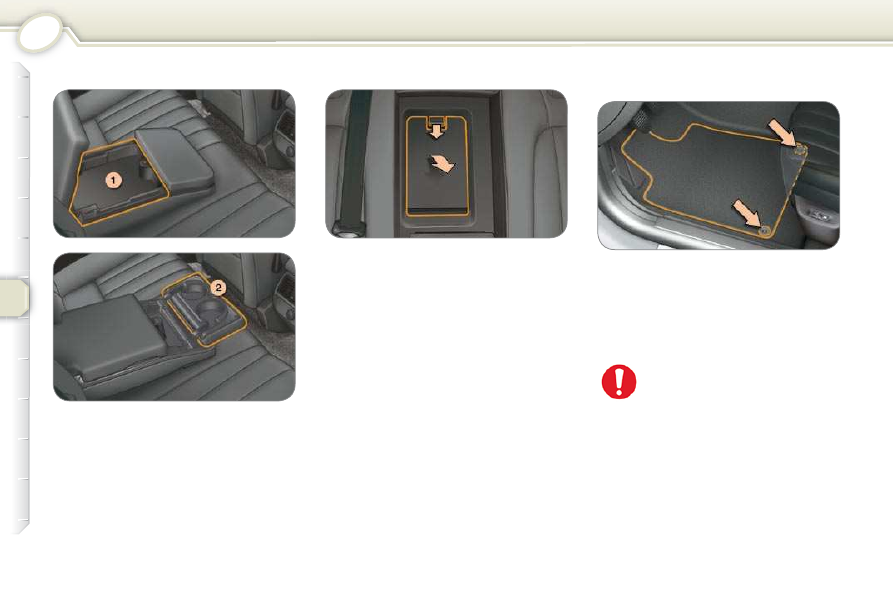

  Rear armrest

          Fitting/Removing the mat

  Storage compartments

 There are two storage compartments

located in the boot side trim.

 To gain access to a compartment:
   

   turn the two screws to the right and

remove the panel.

  Access to the ski flap

 To prevent the mat from becom-

ing caught under the pedals:

   -   only  use  mats  suited  to

the fi xings already present

in the vehicle. It is essen-

tial  that  these  fi xings  are

used.

  -   never fi t one mat on top of another.

 The rear armrest consists of two com-

partments with a hinged cover.

 Storage compartment  1 :
   

   Lift the cover.

 Pull the handle down then towards you

to open the fl ap.

 When removing the mat on the driver's

side, push the seat as far back as pos-

sible and remove the fi xings.

 When  refi tting,  position  the  mat  cor-

rectly  on  the  pin  and  clip  the  fi xings.

Check  that  the  mat  is  secured  cor-

rectly.

 Cup holder  2 :
   

   Fold the second cover forwards.

6

FITTINGS

83

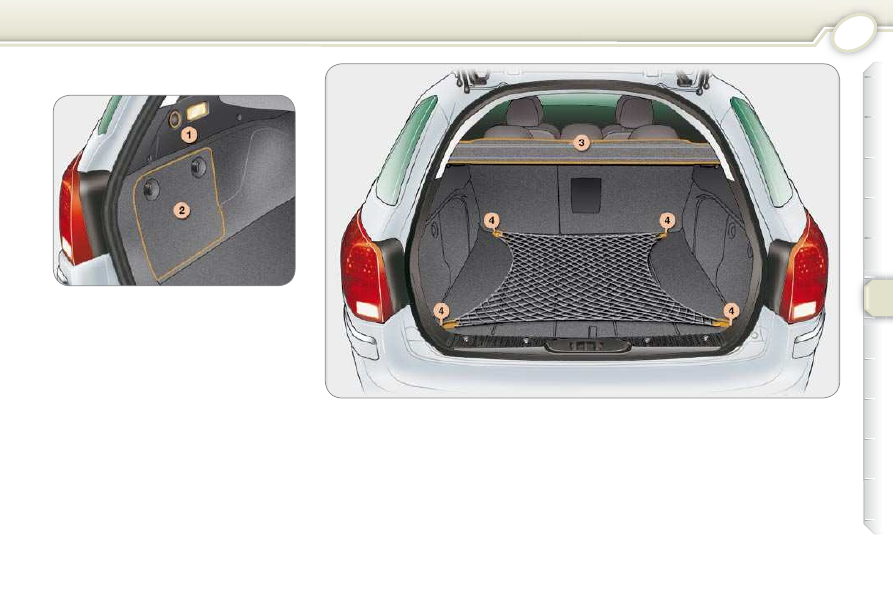

 BOOT FITTINGS (407 SW)

  3. Load space cover
 To remove:
   

   Unclip the front ends and remove

the load space cover.

 To install:
   

   Position the front ends of the load

space  cover  on  its  support  and

press lightly to put it in place.

  1.  12V accessories socket (100 W

max) and boot lamp

 This is a cigar lighter type 12 volt sock-

et.  It  is  installed  on  the  rear  left  trim

and  is  supplied  from  the  ignition  on

position.

 The boot lamp is controlled by open-

ing the tailgate or rear screen.

  4. Stowing rings
 There  are  four  stowing  rings  on  the

boot fl oor to which the luggage retain-

ing net can be attached.

  2. Storage boxes
 There  are  two  side  storage  boxes

which can contain:

   -   on the left: a can of oil, a fi rst aid

kit, a puncture repair aerosol,

  -   on the right (except when a JBL Hi-

Fi system is fi tted): a box of bulbs,

a  warning  triangle  (support  provi-

ded for this purpose), the luggage

retaining net.

6

FITTINGS

84

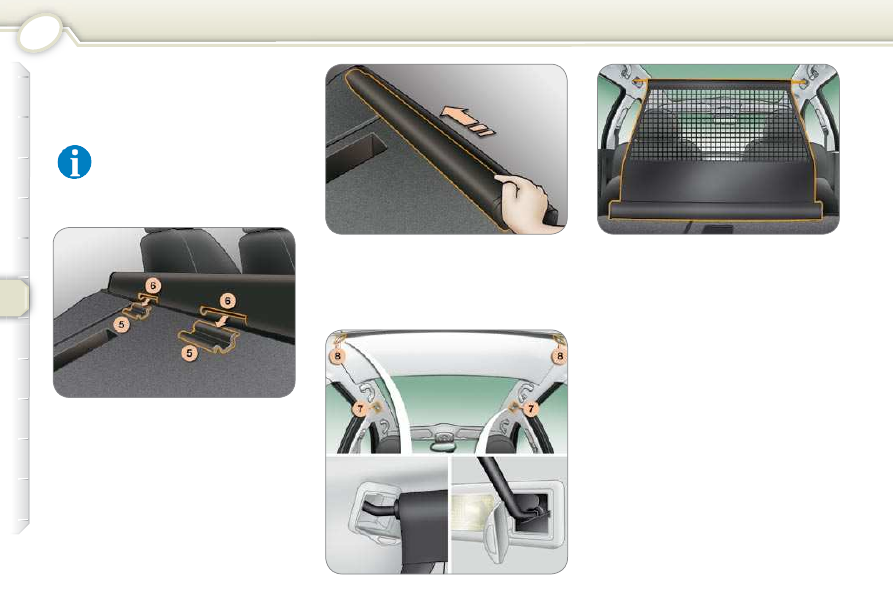

  High load retaining net
 The  high  load  retaining  net  can  be

used behind the front seats (row 1) or

behind the rear bench seat (row 2).

 To install it:
   

   fold the rear seat backs,

  

   position the high load retaining net

roller above the two rails  5  located

behind  the  rear  seats  (2/3  bench

seat). The two notches  6  must be

placed above the two rails,

  

slide the two rails  5  in the notches  6 ,

  

   push  the  roller  (in  the  direction  of

the length) from right to left to se-

cure it,

  

   put  the  rear  seat  backs  back  in

place.

 To use it in  row 1 :
   

   fold the rear seat backs,

  

   open  the  covers   7   of  the  corre-

sponding upper fi xings,

  

   unroll  the  high  load  retaining  net

and position one end of the metal

bar in the corresponding fi xing co-

ver. Ensure that the hook is seated

correctly  in  the  rail  located  inside

the cover  7 ,

  

   pull the metal bar on the high load

retaining  net  to  position  the  other

hook in the second fi xing cover.

  Note

 :  if  it  is  used  behind  the

front seats, the rear seat backs

and  cushions  must  be  folded

(see section on rear seats).















Content   ..  4  5  6  7   ..
