i

101

ISOFIX CHILD SEAT RECOMMENDED BY PEUGEOT AND APPROVED FOR YOUR VEHICLE

ISOFIX RÖMER Duo Plus (size category B1)

Group 1: from 9 to 18 kg

Installed in the forward facing position.

Fitted with an upper strap to be secured on the ISOFIX upper ring,

referred to as the TOP TETHER.

Three seat body angles: sitting, reclining, lying.

102

SUMMARY TABLE FOR THE LOCATION OF ISOFIX CHILD SEATS

In accordance with European Regulations (ECE 16), this table indicates the options for installing ISOFIX child seats on seats

in the vehicle fitted with ISOFIX mountings.

In the case of universal and semi-universal ISOFIX child seats, the ISOFIX size category, determined by a letter from

A to G

is indicated on the child seat next to the ISOFIX logo.

IUF: seat suitable for the installation of an Isofix Universal seat, "Forward facing" secured using the "Top Tether" upper strap.

IL-SU: seat suitable for the installation of an Isofix Semi-Universal seat either:

-  "rear facing" fitted with a "Top Tether" upper strap or a support,

-  "forward facing" fitted with a support,

-  an infant car seat fitted with a "Top Tether" upper strap or a support.

For advice on securing of the "Top Tether" upper strap, refer to the "Isofix mountings section".

X: seat not suitable for the installation of an ISOFIX seat of the size category indicated.

*  The ISOFIX infant car seat, secured on the lower rings of a vehicle ISOFIX seat, occupies two rear seats.

Weight of the child/indicative age

Less than 10 kg

(group 0)

Up to approx.

6 months

Less than 10 kg

(group 0)

Less than 13 kg

(group 0+)

Up to approx. 1 year

From 9 to 18 kg

(group 0)

From approx. 1 to 3 years

Type of ISOFIX

child seat

Infant car seat

"rear facing"

"rear facing"

"forward facing"

ISOFIX size category

F

G

C

D

E

C

D

A

B

B1

ISOFIX child seats

universal and semi-universal

which can

be installed on the:

-  front passenger seat

X

IL-SU

IL-SU

IUF

-  rear side seats

IL-SU*

IL-SU

IL-SU

IUF

!

!

103

MANUAL CHILD LOCK

Mechanical  system  to  prevent  opening

of the rear door using its interior control.

The  control  is  located  on  the  edge  of

each rear door.

 Turn  the  red  control  one  quarter  of

a turn to the right using the ignition

key.

ELECTRIC CHILD LOCK

Remote control system to prevent open-

ing of the rear doors using their interior

controls and use of the rear electric win-

dows.

The  control  is  located  on  the  driver’s

door, with the electric window controls.

 Press button

A.

The  indicator  light  on  button

A  comes

on, accompanied by a message on the

multifunction display.

This indicator light remains on until the

child lock is deactivated.

Locking

Unlocking

 Turn the red control one quarter of a

turn to the left using the ignition key.

Activation

Deactivation

 Press button

A again.

The indicator light on button

A switches

off, accompanied by a message on the

multifunction display.

This indicator light remains off until the

child lock is activated.

i

i

i

104

DIRECTION INDICATORS

Selection of the left or right direction in-

dicators to signal a change of direction

of the vehicle.

 Lower the lights stalk fully when mo-

ving to the left.

 Raise the lights stalk fully when mov-

ing to the right.

HAZARD WARNING LIGHTS

A visual warning by means of the direc-

tion indicators to alert other road users

to  a  vehicle  breakdown,  towing  or  ac-

cident.

 Press button

A, the direction indica-

tors flash.

They can operate with the ignition off.

Automatic lighting of hazard

warning lights

When  braking  in  an  emergency,  de-

pending on the deceleration, the hazard

warning lights come on.

They  will  switch  off  automatically  the

first time you accelerate.

 If  they  do  not,  press  button

A  to

switch the direction indicators off.

HORN

Audible warning to alert other road us-

ers to an imminent danger.

 Press one of the spokes of the stee-

ring wheel.

!

i

i

i

105

TYRE UNDER-INFLATION

DETECTION

System which automatically checks the

pressure of the tyres while driving.

Sensors  fitted  in  each  valve  trigger  a

warning  in  the  event  of  malfunction

(speed above 12 mph (20 km/h)).

This warning light is displayed on

the instrument panel and/or a mes-

sage appears on the multifunction

display, accompanied by an audi-

ble signal, to locate the wheel concerned.

Check the tyre pressures as soon as possible.

This  check  must  be  carried  out  when

the tyres are cold.

Flat tyre

The

STOP warning light comes on

and/or this warning light is displayed

on  the  instrument  panel,  accom-

panied by an audible signal and a

message  on  the  multifunction  dis-

play locating the wheel concerned.

 Stop immediately, avoiding any sud-

den movement of the steering wheel

and the brakes.

 Change  the  damaged  wheel  (punc-

tured or very deflated tyre), and have

the  tyre  pressure  checked  as  soon

as possible.

Puncture

Sensor(s) not detected or faulty

This  warning  light  is  displayed

on the instrument panel and/or

a message appears on the mul-

tifunction display, accompanied

by an audible signal, to locate the wheel

or wheels which are not detected or to

indicate a fault in the system.

Contact a PEUGEOT dealer to replace

the faulty sensor(s).

!

i

106

BRAKING ASSISTANCE

SYSTEMS

Group of supplementary systems which

help  you  to  obtain  optimum  braking  in

complete  safety  in  emergency  situa-

tions:

-  the anti-lock braking system (ABS),

-  the electronic brake force distribution

(EBFD),

-  the  emergency  braking  assistance

(EBA).

Anti-lock braking system

and electronic brake force

distribution

Linked systems which improve the sta-

bility and manoeuvrability of your vehi-

cle when braking, in particular on poor

or slippery surfaces.

Operating fault

If  this  warning  light  comes  on,

accompanied by an audible sig-

nal and a message on the mul-

tifunction  display,  it  indicates  a

malfunction of the anti-lock braking sys-

tem which could result in loss of control

of the vehicle when braking.

If  this  warning  light  comes  on,

together  with  the

STOP  and

ABS  warning  lights,  accompa-

nied by an audible signal and a

message on the multifunction display, it

indicates a malfunction of the electron-

ic  brake  force  distribution  which  could

result  in  loss  of  control  of  the  vehicle

when braking.

You MUST stop as soon as it is safe

to do so.

In  both  cases,  contact  a  PEUGEOT

dealer.

Emergency braking assistance

System  which,  in  an  emergency,  ena-

bles you to obtain the optimum braking

pressure  more  quickly,  thus  reducing

the stopping distance.

Activation

The  anti-lock  braking  system  comes

into operation automatically when there

is a risk of wheel lock.

Normal operation of the ABS may make

itself felt by slight vibration of the brake

pedal.

Activation

It is triggered by the speed at which the

brake pedal is pressed.

The  effect  of  this  is  a  reduction  in  the

resistance of the pedal and an increase

in braking efficiency.

!

Disarming

In  exceptional  conditions  (starting  a

vehicle  which  is  bogged  down,  stuck

in snow, on soft ground, ...), it may be

advisable to disarm the ASR and ESP

systems, so that the wheels can move

freely and regain grip.

 Press  the

"ESP  OFF"  button,  loca-

ted in the centre of the fascia.

If this warning light comes on on the in-

strument panel and the indicator light on

the button comes on, this indicates that

the ASR and ESP systems are disarmed.

Reactivation

These systems are reactivated automat-

ically each time the ignition is switched

back on or from 30 mph (50 km/h).

 Press  the

"ESP  OFF"  button  again

to reactivate them manually.

Operating fault

If  this  warning  light  comes  on,

accompanied by an audible sig-

nal and a message on the mul-

tifunction display, this indicates

a malfunction of these systems.

Contact a PEUGEOT dealer to have the

systems checked.

TRAJECTORY CONTROL

SYSTEMS

Associated  systems  which  guarantee

the  directional  stability  of  the  vehicle

within the limits of the laws of physics:

-  the anti-skid regulation (ASR),

-  the  electronic  stability  programme

(ESP).

Activation

These systems are activated automati-

cally each time the vehicle is started.

Anti-skid regulation and

electronic stability programme

The anti-skid regulation optimises trac-

tion  to  prevent  skidding  of  the  wheels,

by  acting  on  the  brakes  of  the  driving

wheels and on the engine.

The electronic stability programme acts

on the brake of one or more wheels and

on the engine to keep the vehicle on the

trajectory required by the driver.

They  come  into  operation  in  the  event

of a grip or trajectory problem.

This is indicated by flashing of

this warning light on the instru-

ment panel.

108

Height adjustment

Seat belt not fastened/unfastened

warning light

Fastening

 Pull the strap, then insert the tongue

in the buckle.

 Check that the seat belt is fastened

correctly by pulling the strap.

 To  lower  the  attachment  point,

squeeze  the  control

  A  and  slide  it

downwards.

 To  raise  the  attachment  point,  slide

the control

A upwards.

When  the  ignition  is  switched

on, this warning light comes on,

either  on  the  instrument  panel

or on the seat belt and passen-

ger’s front air bag warning lights

display, if the driver and/or the front pas-

senger has not fastened his seat belt.

From approximately 12 mph (20 km/h) this

warning light flashes for two minutes ac-

companied by an audible signal of increas-

ing volume. Once these two minutes have

elapsed, this warning light remains on until

the driver and/or the front passenger fas-

tens his seat belt.

Unfastening

 Press the red button on the buckle.

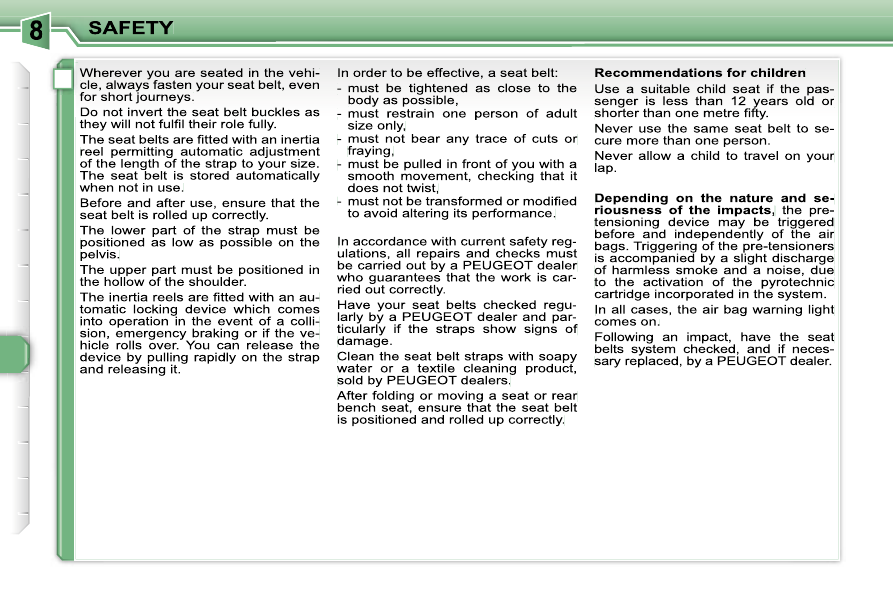

SEAT BELTS

Front seat belts

The front seat belts are fitted with a pre-

tensioning and force limiting system.

This system improves safety in the front

seats in the event of a front impact. De-

pending  on  the  severity  of  the  impact,

the pretensioning system instantly tight-

ens  the  seat  belts  against  the  body  of

the occupants.

The pretensioning seat belts are active

when the ignition is on.

The  force  limiter  reduces  the  pressure

of the seat belt on the chest of the occu-

pant, so increasing his protection.

On the 3-door versions, lower the sup-

port  incorporated  in  the  control  to  rest

the seat belt on it. This enables you to

retrieve the seat belt more easily when

you have to put it back on.

1.  Front and/or rear seat belts not

fastened/unfastened warning light.

2.  Front left seat belt warning light.

3.  Front right seat belt warning light.

4.  Rear right seat belt warning light.

5.  Rear centre seat belt warning light.

6.  Rear left seat belt warning light.

The corresponding warning light

2 or 3

comes  on  in  red  on  the  seat  belt  and

passenger’s front air bag warning lights

display if the seat belt is not fastened or

is unfastened.

Seat belt not fastened/unfastened

warning lights display

Rear seat belts

The  rear  seats  are  each  fitted  with  a

three-point  inertia  reel  seat  belt  with

force  limiter  (with  the  exception  of  the

rear centre seat).

Seat belt unfastened warning light

This  warning  light  comes  on,

either  on  the  instrument  panel

or on the seat belt and passen-

ger’s front air bag warning lights

display, when one or more rear passen-

gers unfasten their seat belt.

From  approximately  12  mph  (20  km/h),

this warning light flashes for two minutes

accompanied  by  an  audible  signal  of  in-

creasing volume. Once these two minutes

have  elapsed,  this  warning  light  remains

on until the one or more rear passengers

fasten their seat belt.

Fastening

 Pull the strap, then insert the tongue

in the buckle.

 Check that the seat belt is fastened

correctly by pulling the strap.

Seat belt unfastened warning lights

display

When  the  ignition  is  switched  on,  the

corresponding  warning  lights

4,  5  and

6  come  on  in  red  for  approximately

30  seconds,  if  the  seat  belt  is  not  fas-

tened.

When the engine is running or the vehi-

cle is moving, the corresponding warning

light

45 or 6 comes on in red, accompa-

nied by an audible signal and a message

on the multifunction display, if a rear pas-

senger has unfastened his seat belt.

Unfastening

 Press the red button on the buckle.

i

110

i

!

111

AIR BAGS

System designed to maximise the safety

of the occupants (with the exception of

the rear centre passenger) in the event

of violent collisions. It supplements the

action  of  the  force-limiting  seat  belts

(with  the  exception  of  the  rear  centre

passenger).

If  a  collision  occurs,  the  electronic  de-

tectors record and analyse the front and

side  impacts  sustained  in  the  impact

detection zones:

-  in the case of a serious impact, the air

bags  are  triggered  instantly  and  pro-

tect the occupants of the vehicle (with

the exception of the rear centre pas-

senger); immediately after the impact,

the  air  bags  deflate  rapidly  so  that

they do not hinder visibility or the exit

of the occupants,

-  in the case of a minor or rear impact

or  in  certain  roll-over  conditions,  the

air bags will not be triggered; the seat

belt alone is sufficient to provide opti-

mum protection in these situations.

Front air bags

System  which  protects  the  driver  and

front  passenger  in  the  event  of  a  seri-

ous front impact in order to limit the risk

of injury to the head and chest.

The  driver’s  air  bag  is  incorporated  in

the  centre  of  the  steering  wheel;  the

front passenger’s air bag is incorporat-

ed in the fascia above the glove box.

Activation

The  air  bags  are  triggered  simultane-

ously,  unless  the  passenger’s  front  air

bag is disarmed, in the event of a seri-

ous front impact applied to all or part of

the front impact zone

A, in the longitu-

dinal centreline of the vehicle on a hori-

zontal plane and directed from the front

to the rear of the vehicle.

The  front  air  bag  inflates  between  the

front  occupant  of  the  vehicle  and  the

fascia  to  cushion  his  forward  move-

ment.

Impact detection zones

A.  Front impact zone.

B.  Side impact zone.

!

!

112

Operating fault

If this warning light comes on on

the instrument panel, accompa-

nied by an audible warning and

a message on the multifunction

display, contact a PEUGEOT dealer to

have the system checked. The air bags

may no longer be triggered in the event

of a serious impact.

Steering column air bag*

System  which  protects  the  driver’s

knees in the event of a serious front im-

pact.

This air bag is incorporated in the fascia

below the steering column.

Activation

It is deployed at the same time as the

front air bags.

Reactivation

When  you  remove  the  child  seat,  turn

switch

1 to the "ON" position to re-arm

the air bag and so guarantee the safety

of your front passenger in the event of

an impact.

With the ignition on, this warn-

ing light comes on on the seat

belt  and  passenger’s  front  air

bag  warning  lights  display  for

approximately  one  minute,  if  the  pas-

senger’s front air bag is activated.

According to version, this warn-

ing  light  comes  on  either  on

the  instrument  panel  or  on  the

seat belt and passenger’s front

air bag warning lights display when the

ignition is on and until the air bag is re-

armed.

If  this  warning  light  flashes,

contact  a  PEUGEOT  dealer.

The  passenger’s  front  air  bag

may  no  longer  be  triggered  in

the event of a serious impact.

Deactivation

Only the passenger’s front air bag can

be disarmed:

with the ignition off, insert the key

in  the  passenger  air  bag  disarming

switch

1,

 turn it to the

"OFF" position,

 then,  remove  the  key  keeping  the

switch in this position.

*  According to country.

!

113

Side air bags

System  which  protects  the  driver  and

passengers  (with  the  exception  of  the

rear centre passenger) in the event of a

serious side impact in order to limit the

risk of injury to the chest.

Each side air bag is incorporated:

-  in the front, in the seat back frame, on

the door side,

-  in the rear, in the side trim (except on

3-door models).

Activation

The side air bags are triggered unilater-

ally in the event of a serious side impact

applied to all or part of the side impact

zone

B, perpendicular to the longitudi-

nal  centreline  of  the  vehicle  on  a  hori-

zontal plane and directed from the out-

side towards the inside of the vehicle.

Curtain air bags

System  which  protects  the  driver  and

passengers  (with  the  exception  of  the

rear centre passenger) in the event of a

serious side impact in order to limit the

risk of injury to the head.

Each curtain air bag is incorporated in

the pillars and the upper section of the

passenger compartment.

Operating fault

Activation

The  curtain  air  bag  is  triggered  at  the

same time as the corresponding side air

bags in the event of a serious side impact

applied to all or part of the side impact

zone

B, perpendicular to the longitudinal

centreline of the vehicle on a horizontal

plane and directed from the outside to-

wards the inside of the vehicle.

The curtain air bag inflates between the

front or rear occupant of the vehicle and

the windows.

Impact detection zones

A.  Front impact zone.

B.  Side impact zone.

If this warning light comes on on

the instrument panel, accompa-

nied by an audible signal and a

message  on  the  multifunction

display, contact a PEUGEOT dealer to

have the system checked. The air bags

may no longer be triggered in the event

of a serious impact.

The  side  air  bag  inflates  between  the

front or rear occupant of the vehicle and

the corresponding door trim pad.

!

114

!

i

!

115

HANDBRAKE

Mechanical  brake  to  hold  the  vehicle

when stationary.

Applying

 Pull  the  handbrake  to  immobilise

your vehicle.

When the vehicle is being driv-

en, if this warning light and the

STOP  warning  light  come  on,

accompanied  by  an  audible

signal  and  a  message  on  the  multi-

function display, this indicates that the

handbrake  is  still  on  or  has  not  been

properly released.

Releasing

 Pull on the handle and press the but-

ton

to release the handbrake.

6-SPEED MANUAL GEARBOX

Engaging reverse gear

 Raise  the  ring  under  the  knob  and

push  the  gear  lever  to  the  left  then

forwards.

i

116

6-SPEED PILOTED MANUAL

GEARBOX

Six-speed  piloted  manual  gearbox

which offers a choice between the com-

fort  of  fully  automatic  operation  or  the

pleasure of manual gear changing.

Therefore,  three  driving  modes  are  of-

fered:

-  the

automatic  mode  for  automatic

control of the gears by the gearbox,

-  the

sequential  mode  for  manual

changing of the gears by the driver,

-  the

auto  sequential  mode  to  over-

take, for example, remaining in auto-

matic mode while using the functions

of the sequential mode.

Sport  function  is  available  in  auto-

matic or sequential mode for a more dy-

namic style of driving.

The use of this gearbox enables you to

benefit from an additional function: the

hill start assistance.

Gear lever

R. Reverse

 With  your  foot  on  the  brake,  move

the lever upwards to select this posi-

tion.

N. Neutral.

 With  your  foot  on  the  brake,  select

this position to start.

A. Automatic mode.

 Move the lever downwards to select

this mode.

M. +/-   Sequential  mode  with  manual

changing of the gears.

 Move  the  lever  downwards  then  to

the left to select this mode, then:
-  push the lever forwards to change

up a gear,

-  or  pull  the  lever  rearwards  to

change down a gear.

S. Sport function.

 Press this button to activate or deac-

tivate this function.

Steering wheel controls

+.  Change up control to the right of the

steering wheel.

 Press  the  back  of  the

"+"  steering

wheel control to change up a gear.

-.  Change  down  control  to  the  left  of

the steering wheel.

 Press  the  back  of  the

"-"  steering

wheel  control  to  change  down  a

gear.















Content   ..  6  7  8  9   ..
