Peugeot 206 CC Dag (2006 year). Instruction - part 1

4 - Familiarisation

01-01-2006

5

-

Familiarisation

01-01-2006

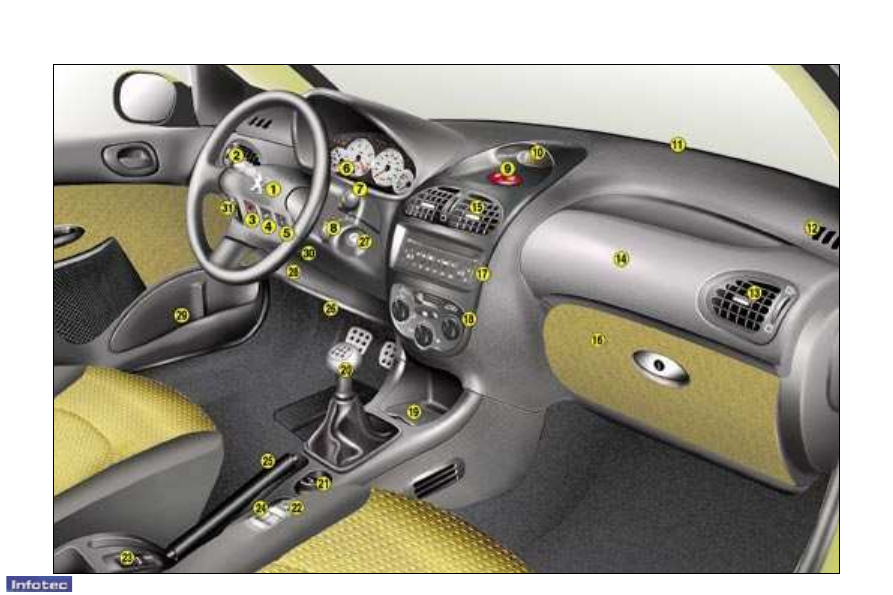

1  Driver's air bag

Horn

2  Lights and direction indicators

stalk

3  Passenger air bag disarming

switch*

4  Heated seats control

5  Dynamic stability control (ESP/

ASR) button

6  Instrument panel lighting

rheostat

7  Windscreen wipers / windscreen

wash / trip computer stalk

8  Audio equipment steering

column stalk

9  Hazard warning lights switch /

central locking button

10  Multifunction display

11  Windscreen demisting vents

12  Side windows demisting vents

13  Adjustable side vent

14  Passenger air bag

15  Adjustable central vents

16  Glove box

17  RD3 audio equipment

18  Heating / ventilation /

air conditioning controls

Rear screen and mirrors

demisting

19  Front ashtray

20  Gear lever

21  Lighter

22  Electric mirror controls

23  Electric retractable roof control

24  Electric window switches

25  Handbrake

26  Bonnet release control

27  Steering lock

28  Fuse box

29  Storage compartment

30  Steering wheel height

adjustment control

31  Headlamp height adjustment

*  According to country.

7

-

Familiarisation

01-01-2006

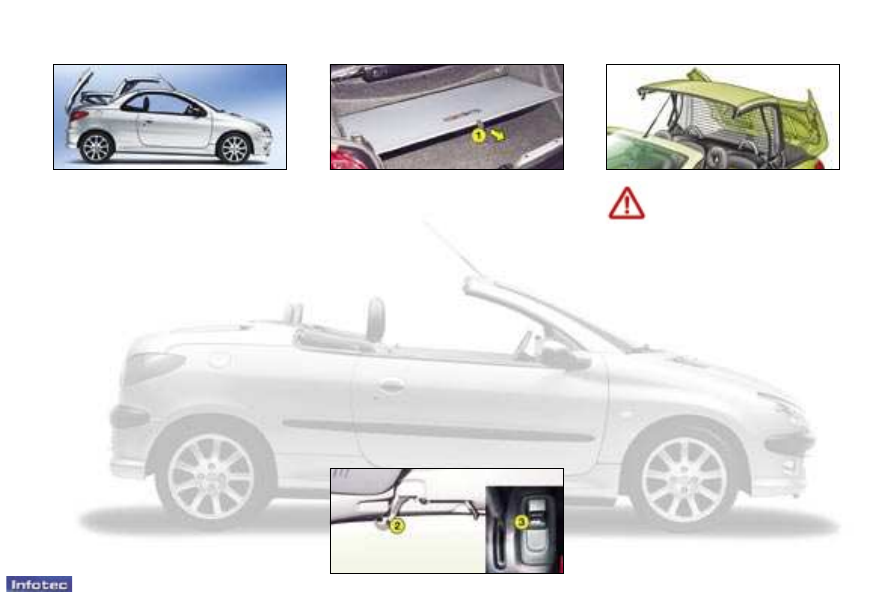

THE ELECTRIC

RETRACTABLE ROOF

Opening the roof

Park  the  vehicle  on  horizontal

ground.

• Ensure that the screen

 1 is hooked

on (nothing must be placed on the

screen;  if  there  is  luggage  in  the

boot, it must not cause the screen

to lift up).

• Check that there are no objects on

the rear shelf.

• Close the boot correctly.

•

When

stationary,

with

the

handbrake applied, turn the ignition

key to the

running position.

•

Completely release the two hooks

2; this operation is validated by an

audible signal.

• Pull  button

3  until  you  hear  a

signal which confirms that the roof

opening operation is complete.

Note: the windows open during this

operation.

The  roof  must  not  be

operated  when  a  loaded

luggage  carrier  is  fitted on

the boot lid.

During  roof  opening  or  closing

operations,  to  avoid  risk  of  injury,

ensure that no-one is in the proximity

of the moving parts.

Never  switch  the  ignition  off

during  roof  opening  or  closing

operations.

Never  release  button  3  for  more

than five minutes when the roof is

in an intermediate position (neither

completely  open  or  closed).

However,  if  there  is  any  danger,

release the control switch and the

operation  will  stop  instantly.  You

can  resume  the  cycle  before  the

audible signal ceases.

Closing the roof

• Ensure that the screen

1 is hooked

on.

• Close the boot correctly.

•

When

stationary,

with

the

handbrake applied, turn the ignition

key to the

running position.

• Press  button

3  until  you  hear  a

signal which confirms that the roof

closing operation is complete.

• Only then, lock the two hooks

2.

•

Note: the window control switches

become operational again after the

roof manoeuvre.





68

11

-

Familiarisation

01-01-2006

Automatic operation

Pressing the switch triggers complete

opening  or  closing  of  the  window,

pressing  the  switch  again  stops  the

movement of the window.

A long press controls the movement

of  the  window  which  then  stops  if

you release the switch. A maintained

press or a second press triggers the

opening or closing of the rear quarter

panel window.

Notes: Only the front window on the

driver's  side  closes  automatically

(engine  running  or  vehicle  being

driven), when the rear quarter panel

window is closed.

The window switches are inoperative

when the roof is being adjusted.

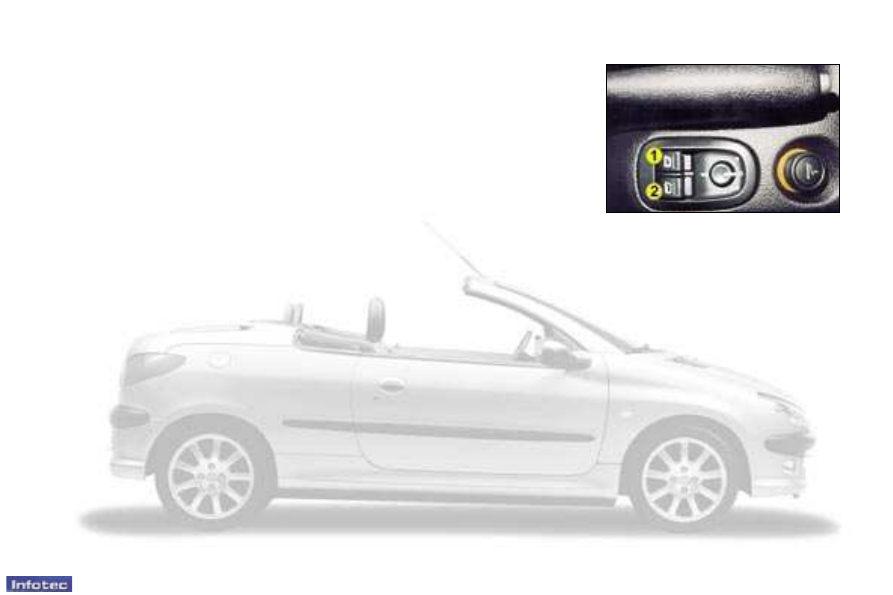

ELECTRIC WINDOWS

1 -  Driver's electric window

switch

2 -  Passenger's electric window

switch

These control, each on its respective

side,  the  front  window  and  the  rear

quarter panel window.

Park:  to  immobilise  the  vehicle

and to

start the engine, handbrake

applied or released.

Reverse:  to  reverse  (select  this

position  with  the  vehicle  stationary

and the engine at idle).

Neutral:  to  start  the  engine  and  to

park, handbrake applied.

If position

N is engaged inadvertently

while driving, allow the engine speed

to decrease before engaging position

D to accelerate.

Drive: to drive, in automatic mode.

Manual: to select the gears.

S: sport programme.



: snow programme.





78

Manual operation

Press the switch (to open) or pull it (to

close) without going beyond the point

of  resistance.  The  window  stops  as

soon as you release the switch.

The  rear  quarter  panel  window  can

only  open  when  the  front  window  is

completely open, after being inactive

for one second.



 74

10 - Familiarisation

01-01-2006

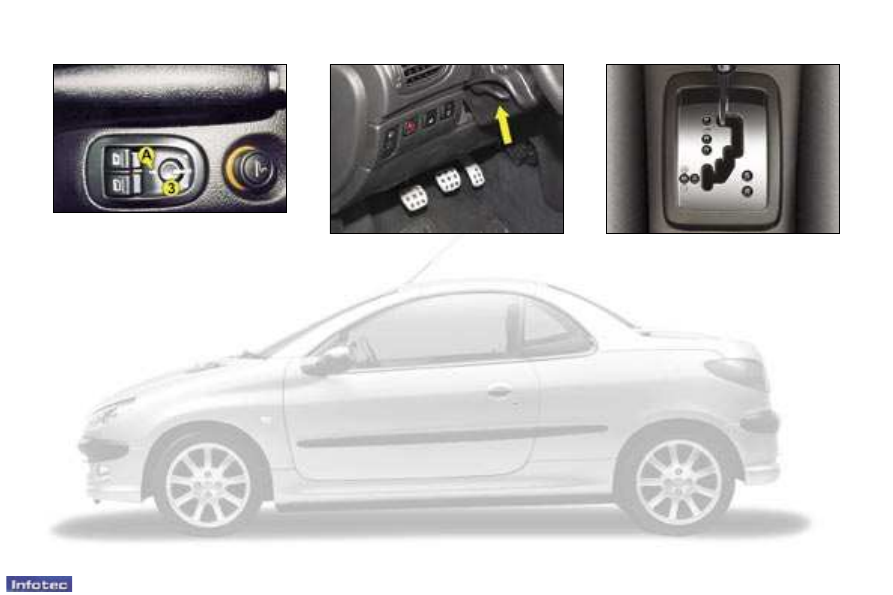

ELECTRIC MIRRORS

Turn knob

3

 to the right or to the left

to select the corresponding mirror.

Move knob

3

 in all four directions to

adjust.



 75

Electrically folding mirrors

With  the  ignition  on,  turn  knob



3  to

position



A.

"PORSCHE TIPTRONIC

SYSTEM" AUTOMATIC

GEARBOX

The  four-speed

automatic  gearbox

offers a choice between the comfort

of

integral  automatic  operation,

enhanced  by  a

sport  and  a  snow

programme,

or

manual

gear

changing.

STEERING WHEEL HEIGHT

ADJUSTMENT

When  stationary,  lower  the  lever  to

release the steering wheel.

Adjust to the desired height and raise

the lever to lock the steering wheel.

Gear selection gate


 Move  the  lever  in  the  gate  to

select a position.

  The indicator light for the position

selected  illuminates  on  the

instrument panel display.

6 - Familiarisation

01-01-2006

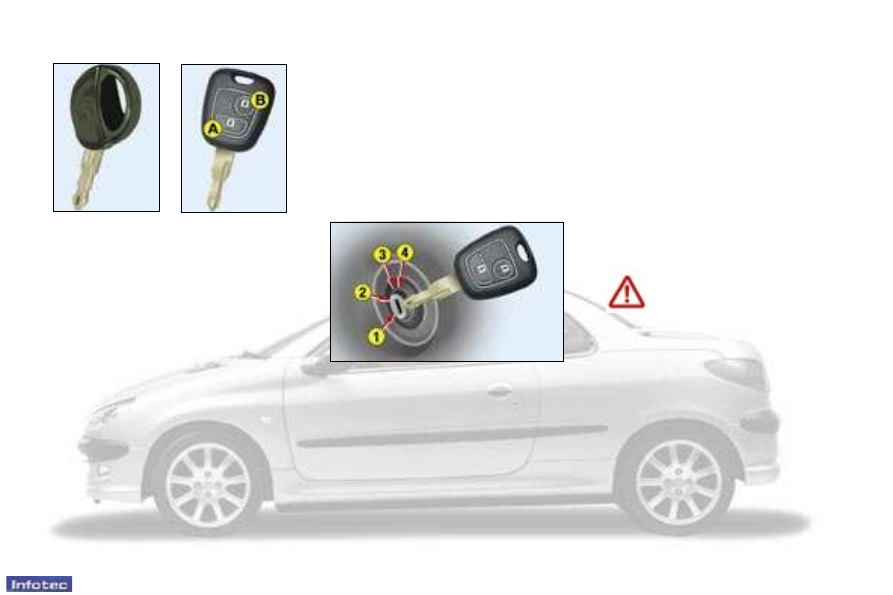

THE KEYS

The  keys  operate

independently

the  locks  for  the  doors,  the  boot

(opening),  the  fuel  filler cap, the

steering lock, the glove box

 and the

passenger  air  bag  disarming  switch

as well as switch on the ignition.



 63

Never race a cold engine.

Never  run  the  engine  in  an

enclosed space.

Do  not  make  any  modifica-

tions to the steering lock.

Locking and unlocking

From the driver's door, the keys allow

you to:

-  simultaneously  lock the doors and

the boot,

-  simultaneously  unlock  just  the

doors.

You  can  only  unlock  the  boot  by

using the lock.



 : this symbol invites you to refer to the pages which provide details of this function.

This is indicated by fixed lighting of the

direction indicators for approximately

two seconds.

Pressing  button

B  allows  you  to

unlock the doors only.

This  is  indicated  by  rapid  flashing

of  the  direction  indicators  for

approximately two seconds.

Steering lock

Before  starting,  unlock  the  steering

if  necessary,  by  gently  turning  the

steering  wheel  at  the  same  time  as

you turn the key.

It  is  advisable  to  press  the  clutch

pedal  while  operating  the  starter  to

make starting easier.
Starting the engine

Do not press the accelerator.

Operate the starter, without releasing

the key, until the engine turns.

The remote control

Pressing button

A allows you to lock

the doors and boot.

STARTING

The four positions of the key in

the ignition:

1 -  STOP position:



the ignition is off.

2 -  1st notch, Accessories

position:



the ignition is off but the

accessories can be used.

3 -  2nd notch, Running position:



the ignition is on.

4 -  Starting position:



operates the starter.

12 - Familiarisation

01-01-2006

STEERING WHEEL

CONTROLS

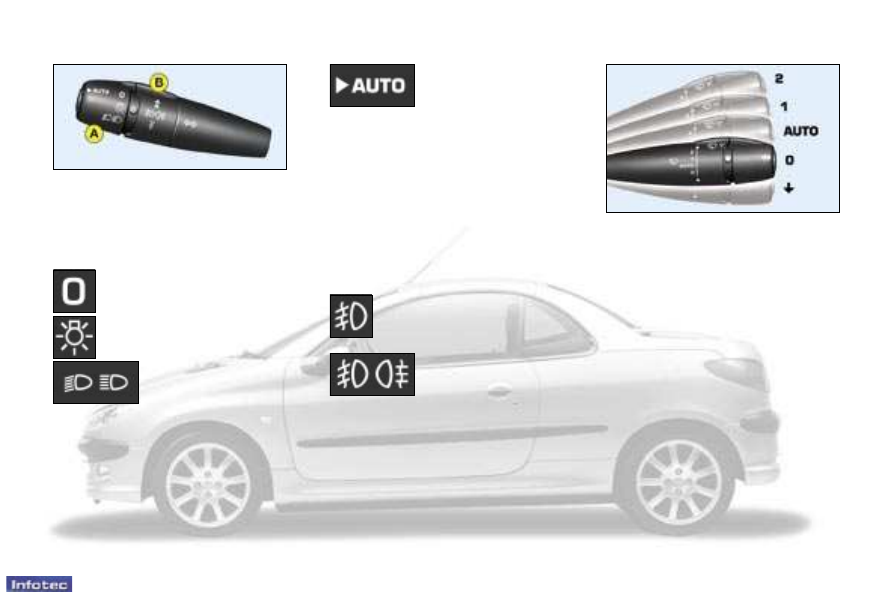

Lights stalk

Front / rear fog lamps



(ring B)

Windscreen wipers

  2



Fast wipe

  1

Normal wipe

  I

Intermittent wipe

  or

 AUTO Automatic wipe

  0

Off

 

  Single wipe

Lights off

Side lights

Dipped beam / Main

beam headlamps

Automatic switching

on of lights

Automatic switching on of lights

To activate or deactivate the function,

place  the  key  in  the  accessories

position,  the  lights  stalk  in  position

AUTO/0  and  press  the  end  of  the

stalk for more than four seconds.

Front  fog  lamps



(1st  turn  of

the ring towards the front)

Front  and  rear  fog

lamps (2nd turn of the

ring towards the front)





70



 72

Automatic wiping

In the

AUTO position, the windscreen

wipers  operate  automatically  and

adapt their speed to the intensity

of the rainfall.

Front wash/wipe and headlamp

wash

Pull  the  windscreen  wiper  stalk

towards you.

The  headlamp  wash  operates  if

the  dipped  beam  or  the  main  beam

headlamps are on.

Front and rear lights (ring A)

13

-

Familiarisation

01-01-2006

LUGGAGE RETAINING NET

Use  the  four  stowing  rings  located

on  the  boot  floor to fix the luggage

retaining net.

BOTTLE STORAGE

To open, pull the top of the lid.

GLOVE BOX

1 -  Storage for the folder containing

the vehicle documents.

2 -  Can holder.

3 -  Pen holder.

4 -  Spectacles storage.

5 -  Card storage.

6 -  Coin storage.



 77

8 - Familiarisation

01-01-2006

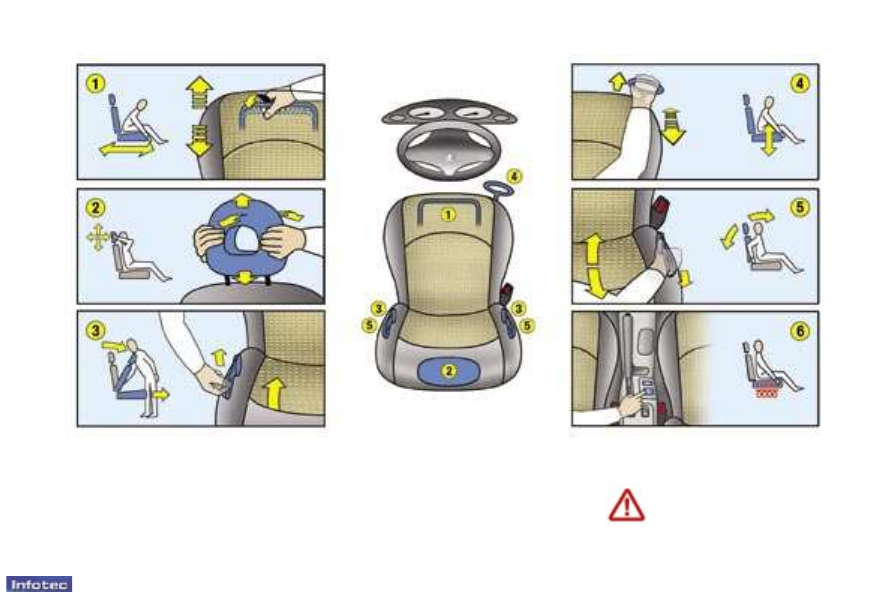

FRONT SEATS

1 -  Forwards/backwards

adjustment.

2 -  Head restraint height and angle

adjustment.

3 -  Access to the rear seats.

4 -  Driver's seat height adjustment.
5 -  Seat back angle adjustment.
6 -  Heated seats control.

Never  drive  with  the  head

restraints removed.



 56

9

-

Familiarisation

01-01-2006

''ISOFIX'' MOUNTINGS

Available  on  the  front  passenger

seat,  Isofix mountings allow fitting

of  a

special  child  seat,  sold  by

PEUGEOT dealers.

The  locks  incorporated  in  the  child

seat



fit onto the ‘’Isofix’’ mountings,

ensuring reliable, safe and fast fitting.

The  child  seat  must  be  fitted in the

rearwards-facing position for children

weighing less than 29 lbs or 13 kg

(to

do this it is essential to disarm the

passenger air bag).

Follow  the  instructions  for  fitting

the child seat in the manufacturer’s

installation guide.

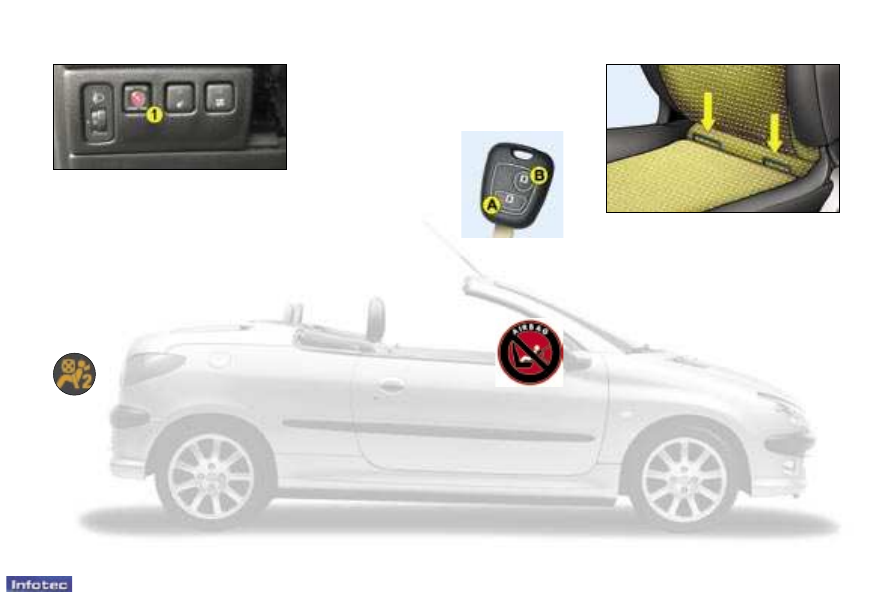

FRONT AIR BAGS

Disarming the passenger air bag*

Insert the ignition key in the switch

1

and turn it to:

-  the passenger air bag

ON position,

-



the  passenger  air  bag

OFF

position.

Operating check

With  the  ignition  on  (2nd

notch on the key), switching

on  of  this  warning  light,

accompanied by a message



on the multi-function screen,

indicates that the passenger air bag

is  disarmed  (

‘’OFF’’  position  on  the

switch).

The warning light remains on for as

long as the air bag is disarmed.

Precautions concerning the

passenger air bag

Vehicle  fitted with a passenger air

bag disarming switch:

-  disarm  the  air

bag if you install a

rearwards-facing

child seat,

-  arm

the

air

bag  when  you

transport

an

adult.

Vehicle not fitted with a passenger air

bag disarming switch:

-  do

not

install

a

r e a r w a r d s - f a c i n g

child  seat  on  the  front

passenger seat.

*  According to country.



 83





62

Never  place  your  feet  or  any  object

on the fascia.

14 - Familiarisation

01-01-2006

HEATING /

AIR CONDITIONING

No. Symbol

Function

1

Air distribution

adjustment.

2

Air intake control.

3

Temperature

adjustment.

4

Demisting the rear

screen and the

mirrors.

5

Air flow adjustment.

6

Air conditioning

control.





51





52

15

-

Familiarisation

01-01-2006

RECOMMENDED INTERIOR SETTINGS

I require...

Heating or Manual air conditioning

Air distribution

Air flow

Air recirculation /

Intake of exterior air

Temperature

Manual AC

HOT

COLD

DEMISTING

DE-ICING

16 - Familiarisation

01-01-2006

AUTOMATIC AIR CONDITIONING

No. Symbol

Function

1

Air flow adjustment.

2

Air distribution

adjustment.

3

Air intake control.

4

Air conditioning

control.

5

Demisting the rear

screen and the

mirrors.

6

System off.

7

Temperature

adjustment.

8

Automatic comfort

programme.

9

Automatic visibility

programme.

Note: in the cabriolet version, system performance may be reduced.





54

10 - Familiarisation

01-01-2006

ELECTRIC MIRRORS

Turn knob

3

 to the right or to the left

to select the corresponding mirror.

Move knob

3

 in all four directions to

adjust.



 75

Electrically folding mirrors

With  the  ignition  on,  turn  knob



3  to

position



A.

"PORSCHE TIPTRONIC

SYSTEM" AUTOMATIC

GEARBOX

The  four-speed

automatic  gearbox

offers a choice between the comfort

of

integral  automatic  operation,

enhanced  by  a

sport  and  a  snow

programme,

or

manual

gear

changing.

STEERING WHEEL HEIGHT

ADJUSTMENT

When  stationary,  lower  the  lever  to

release the steering wheel.

Adjust to the desired height and raise

the lever to lock the steering wheel.

Gear selection gate


 Move  the  lever  in  the  gate  to

select a position.

  The indicator light for the position

selected  illuminates  on  the

instrument panel display.

11

-

Familiarisation

01-01-2006

Automatic operation

Pressing the switch triggers complete

opening  or  closing  of  the  window,

pressing  the  switch  again  stops  the

movement of the window.

A long press controls the movement

of  the  window  which  then  stops  if

you release the switch. A maintained

press or a second press triggers the

opening or closing of the rear quarter

panel window.

Notes: Only the front window on the

driver's  side  closes  automatically

(engine  running  or  vehicle  being

driven), when the rear quarter panel

window is closed.

The window switches are inoperative

when the roof is being adjusted.

ELECTRIC WINDOWS

1 -  Driver's electric window

switch

2 -  Passenger's electric window

switch

These control, each on its respective

side,  the  front  window  and  the  rear

quarter panel window.

Park:  to  immobilise  the  vehicle

and to

start the engine, handbrake

applied or released.

Reverse:  to  reverse  (select  this

position  with  the  vehicle  stationary

and the engine at idle).

Neutral:  to  start  the  engine  and  to

park, handbrake applied.

If position

N is engaged inadvertently

while driving, allow the engine speed

to decrease before engaging position

D to accelerate.

Drive: to drive, in automatic mode.

Manual: to select the gears.

S: sport programme.



: snow programme.





78

Manual operation

Press the switch (to open) or pull it (to

close) without going beyond the point

of  resistance.  The  window  stops  as

soon as you release the switch.

The  rear  quarter  panel  window  can

only  open  when  the  front  window  is

completely open, after being inactive

for one second.



 74

17

-

Instruments and controls

01-01-2006

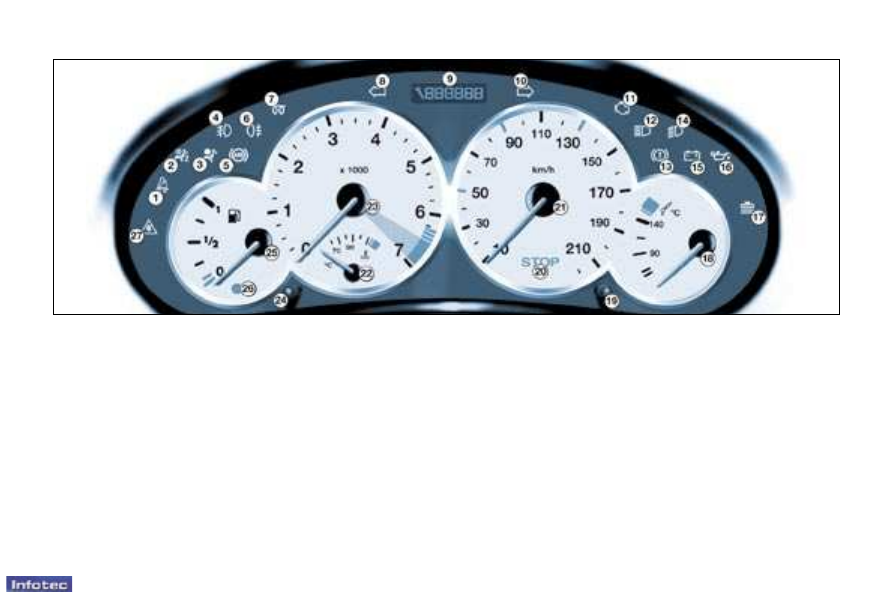

1.  Seat belt not fastened warning

light*

2.  Passenger air bag disarmed

warning light*

3.   Air bags warning light
4.   Front fog lamps indicator light
5.   Anti-lock braking system (ABS)

warning light

6.   Rear fog lamp indicator light
7.   Diesel pre-heat warning light
8.  Left-hand direction indicator
9.   Total distance recorder, service

indicator and engine oil level

indicator

10.  Right-hand direction indicator
11.  Emission control warning light
12.  Main beam headlamps indicator

light

13.  Handbrake, low brake fluid

level and electronic brake force

distribution warning light

14.  Dipped beam headlamps

indicator light

15.  Battery charge warning light
16.  Engine oil pressure and

temperature warning light

17.  Coolant low level warning light

(Diesel)

18.  Engine oil temperature indicator

19.  Total distance recorder button
20.  Central (STOP) warning light
21.  Speedometer
22.  Coolant temperature indicator
23.  Rev counter
24.  Lighting rheostat button
25.  Fuel level indicator
26.  Low fuel level warning light
27.  Dynamic stability control (ESP/

ASR) warning light

INSTRUMENT DIALS: PETROL - DIESEL MANUAL GEARBOX

*  According to country.
