Peugeot 4008 (2017 год). Руководство - часть 1

12

Бортовые приборы

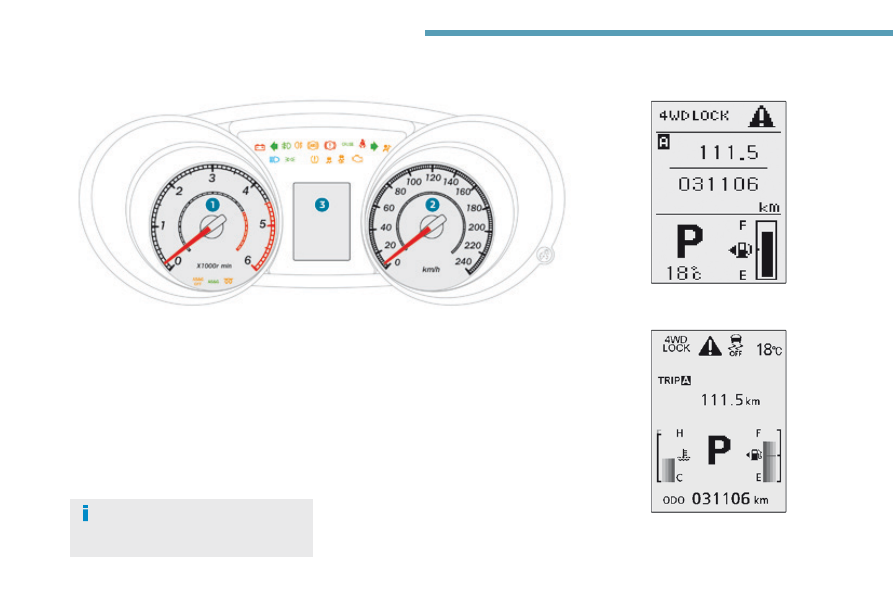

Комбинация приборов

1.  Тахометр.

2.  Спидометр.

Дисплей, тип 2

3.  Дисплей панели приборов:

-  Контрольные приборы и

уведомляющие сигнализаторы

бортовых систем.

-  Счетчики общего и разового пробегов.

-  Указатель пробега до планового

технического обслуживания.

-  Указатель температуры

охлаждающей жидкости.

-  Индикация информации, поступающей

от бортового компьютера.

-  Параметр регулятора скорости.

-  Индикатор включенных передач.

-  Меню настроек параметров

(индикации, звука и т.п.).

-  Указатель уровня топлива.

-  Указатель окружающей температуры.

-  Контрольная лампа режима работы

трансмиссии.

Это часть панели управления, на которой

находятся контрольные приборы и сигнализаторы.

Сигнализаторы информируют водителя о работе

соответствующих систем (напр., контрольные лампы

включения или отключения системы) или о появлении

сбоя в их работе (уведомляющие сигнализаторы).

Дисплей, тип 1

Настройка индикации на дисплее
осуществляется кнопкой

INFO, расположенной

слева от комбинации приборов.

1

13

Бортовые приборы

Это визуально воспринимаемые сигналы,
информирующие водителя о появлении
какой-либо неисправности (сигнализаторы
неисправных состояний) или о работе
той или иной системы (сигнализаторы
включения или отключения).

При включении зажигания

Некоторые сигнализаторы неисправных
состояний загораются на несколько секунд
сразу при включении зажигания.
При запуске двигателя они должны
погаснуть.

Сопутствующие сигналы

Включение некоторых световых
сигнализаторов может сопровождаться
сигналом зуммера и сообщением.

Контрольные лампы систем

Если какой-либо сигнализатор продолжает

гореть, то, перед тем как тронуться в путь,

необходимо выяснить, почему он не гаснет.

14

Бортовые приборы

Уведомляющие индикаторы и сигнализаторы

Горящий или мигающий при работающем двигателе сигнализатор свидетельствует о
неисправности в соответствующей системе, требующей вмешательства водителя.
Сигнализатор загорается на панели приборов или появляется на дисплее панели
приборов.

Индикатор

Горит

Причина

Что делать / Примечания

Стояночный

тормоз /

Уровень

тормозной

жидкости /

Электронный

регулятор

тормозных сил

Горит
постоянно.

Горит несколько секунд, затем
гаснет при включении зажигания
на "ON".
Стояночный тормоз затянут или
неполностью отпущен.

Сопровождается сообщением. Отпустите стояночный
тормоз, чтобы лампа погасла.

Недостаточный уровень
тормозной жидкости.

Сопровождается сообщением. Пополните уровень
тормозной жидкости и обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.

Неисправен электронный
регулятор тормозных сил REF.

Необходимо срочно остановиться, соблюдая меры безопасности.
Проверьте систему в сервисной сети PEUGEOT или в
специализированном техцентре.

Автоматическая

бортовая

система

диагностики

двигателя

Мигает.

Система управления двигателем
неисправна.

Опасность повреждения катализатора.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.

Горит
постоянно.

Система снижения токсичности
отработавших газов неисправна.

Сигнализатор должен погаснуть с запуском двигателя.
Если он не гаснет, срочно обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.

Заряд

аккумуляторной

батареи*

Горит
постоянно.

Неисправен контур подзарядки
батареи (загрязнены или ослаблены
клеммы, ремень генератора
ослаблен или оборван, ...).

Сигнализатор должен погаснуть при пуске двигателя.
Если он не гаснет, обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.

Загорание уведомляющего сигнализатора может сопровождаться дополнительным
сообщением, чтобы облегчить определение характера неисправности.
В случае каких-либо затруднений обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.

* В зависимости от страны реализации автомобиля.

1

15

Бортовые приборы

Индикатор

Горит

Причина

Что делать / Примечания

Антиблокировочная

система ABS

Горит
постоянно.

Антиблокировочная тормозная
система неисправна.

Тормозная система продолжает работать в штатном режиме.
Осторожно продолжайте движение на умеренной скорости и срочно
обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.

Передний ремень

безопасности не

пристегнут / отстегнут

Горит постоянно,
затем мигает, при
этом звучит зуммер.

Водитель не пристегнул
или отстегнул свой ремень
безопасности.

Потяните за ремень и вставьте его скобу в замок.

Подушки

безопасности и

преднатяжители

Горит
временно.

При включении зажигания этот
сигнализатор загорается на
несколько секунд и затем гаснет.

Если он не гаснет, обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.

Горит
постоянно.

Неисправна система либо
подушек безопасности, либо
преднатяжителей ремней
безопасности.

Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.

Низкое

давление в

шинах

Горит постоянно,
сопровождается
сообщением.

Недостаточное давление воздуха
в одном или нескольких колесах.

Срочно проверьте давление в шинах.

Проверку лучше проводить на холодных шинах.

После каждой корректировки давления в одном

или нескольких колесах, а также после замены

одного или нескольких колес необходимо провести

инициализацию системы.

Дополнительную информацию о

Системе

обнаружения низкого давления в шинах см. в

соответствующей рубрике.

Сначала мигает, затем
горит постоянно,
сопровождается
сообщением.

Сбой в работе системы и/или, по
крайней мере, в одном колесе не
обнаруживается датчик давления.

В таком случае система не будет обеспечивать
контроля давления в шинах.
Проверьте систему в сервисной сети PEUGEOT или в
специализированном техцентре.
