ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

                               Задние фонари

   1.    Стоп-сигналы / стояночные огни

 (P 21/5 W).

  2.    Стояночные огни   (P 21/5 W).
  3.    Противотуманный фонарь, слева

 (P 21 W)



 Фонарь заднего хода, справа (P 21 W).

  4.    Указатели поворотов (P 21 W).

  Замена ламп
 Доступ  к  нижеуказанным  пяти  лампам  от-

крывается снаружи:

  )   отсоедините  от  фонаря  разъем  элект-

рожгута,

  )   открепите все пять фиксаторов и извле-

ките плату с лампами,

  )   поверните лампу на четверть оборота и

замените ее.

   )   откройте багажник,
  )   отверните оба винта крепления фонаря,
  )   осторожно  извлеките  фонарь,  потянув

его за нижнюю часть и поворачивая на-

ружу,

 Установку  фонаря  производите  в  обратной

последовательности.
 Следите за тем, чтобы фонарь перемещал-

ся по своим направляющим строго вдоль оси

автомобиля.

11

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

  Замена ламп подсветки номерного

знака (W 5 W)

   )   Вставьте  тонкую  отвертку  в  отверстие

рассеивателя.

  )   Протолкните  его  наружу,  чтобы  снять  с

фиксаторов.

  )   Снимите рассеиватель.
  )   Извлеките лампу и замените ее.

                 Замена третьего фонаря стоп-сигнала

(на SW - 4 лампы W 5 W)

   )   Отверните обе гайки крепления  A  фонаря.
  )   Извлеките фонарь наружу.
  )   Отсоедините от фонаря разъем и шланг

стеклоомывателя.

  )   Поверните  на  четверть  оборота  патрон

сгоревшей лампы.

  )   Замените лампу.
 Установку фонаря на место осуществляйте в

обратном порядке.
 Не  нажимайте  на  фонарь  при  затяжке  гаек

крепления.

   Замена третьего фонаря стоп-сигнала

(на SW - светодиоды)

 Для  замены  светодиодного  фонаря  необхо-

димо обратиться в сервисную сеть PEUGEOT

или в специализированный техцентр.

11

201

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

  Компания  "Автомобили PEUGEOT" не

несет  ответственности  за  неисправ-

ности  Вашего  автомобиля,  вызванные

установкой  дополнительного  электро-

оборудования,  не  изготовленного  или

не рекомендованного к использованию

компанией  "Автомобили PEUGEOT",

либо установленного с нарушением ее

инструкций.  В  особенности  это  отно-

сится к включенному дополнительному

электрооборудованию, потребляющему

ток в сумме более 10 мА.

  Монтаж дополнительного

электрооборудования
 Система  электрооборудования  Вашего

автомобиля  рассчитана  на  работу  как  со

стандартным электрооборудованием, так и

с дополнительными устройствами.
 Прежде чем установить на свой автомобиль

дополнительные  электрические  приборы

или электронные устройства, проконсульти-

руйтесь в сервисной сети PEUGEOT или в

специализированном техцентре.

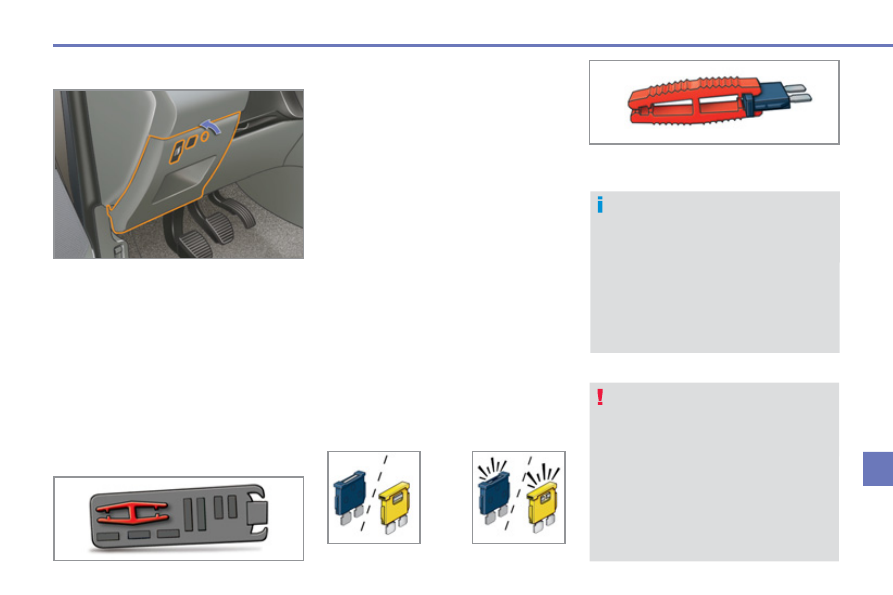

ЗАМЕНА ЭЛЕКТРИЧЕСКОГО

ПРЕДОХРАНИТЕЛЯ

  Доступ к инструментам

 Специальный  пинцет  для  предохранителей

расположен  на  обратной  стороне  крышки

блока предохранителей в панели приборов.
 Для доступа к ним:
   )   поверните винт на четверть оборота влево,
  )   снимите  крышку  с  фиксаторов,  потянув

ее за верхнюю часть справа,

  )   снимите крышку полностью и поверните

ее низом кверху,

  )   достаньте держатель, на котором закреп-

лен пинцет.

  Снятие и установка предохранителя

 Перед  заменой  перегоревшего  предохрани-

теля необходимо:
   )   выяснить и устранить причину неисправ-

ности,

  )   выключить  все  потребители  электропи-

тания,

  )   исключить качение автомобиля и выклю-

чить зажигание,

  )   определить  сгоревший  предохранитель

по таблицам и схемам, находящимся на

следующих страницах.

 При замене предохранителя необходимо:
   )   извлечь  его  специальным  пинцетом  и

проверить  состояние  его  плавкого  эле-

мента,

  )   сгоревший  предохранитель  заменять

новым точно такого же номинала (такого

же цвета); несовпадение номиналов мо-

жет привести к неисправности (и даже к

пожару).

 Если  после  замены  предохранителя  не-

исправность  не  устранилась,  проверьте

бортовую  электрическую  цепь  и  приборы  в

сервисной  сети PEUGEOT или  в  специали-

зированном техцентре.

  Исправный предохранитель

  Сгоревший предохранитель

  Пинцет

11

202

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

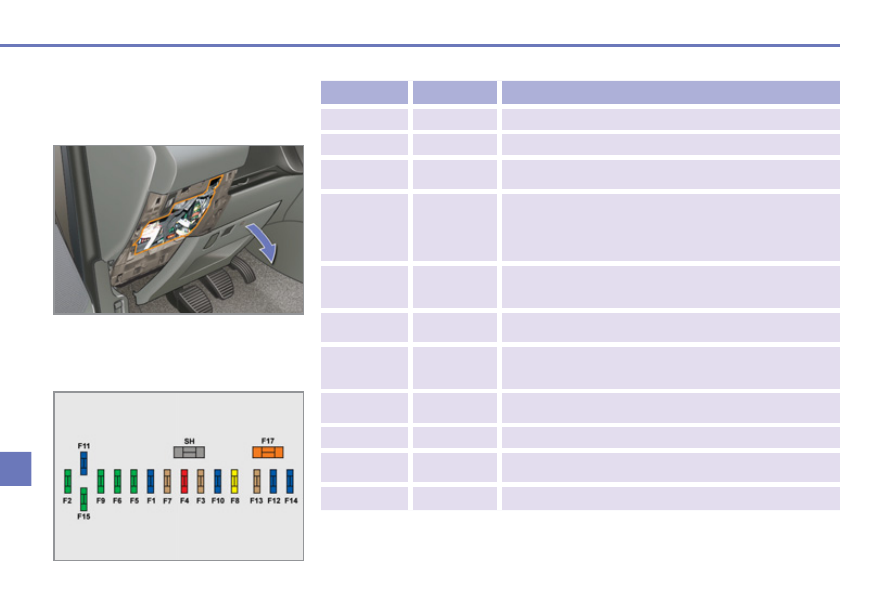

  Блок электрических предохранителей

в приборной панели

 Этот блок предохранителей расположен под

панелью приборов (с левой стороны).

  Доступ к предохранителям
   )   см. раздел "Доступ к инструментам".

  Перечень предохранителей

   Предохранитель №       Номинальный ток

  Защищаемая цепь

   F1

   15 A

 Очиститель заднего стекла.

   F2

   30 А

 Масса системы запирания замков и суперблокировки.

   F3

   5 A

 ЭБУ подушек безопасности и

пиронатяжителей.

   F4

   10 A

 Контактор педали сцепления и двухфункциональный

контактор тормозной системы, внутрисалонное

светочувствительное зеркало заднего вида, кондиционер

воздуха, датчик положения рулевого колеса, автоматическая

коробка передач, блок коммутатора и системы защиты.

   F5

   30 A

 Передние импульсные стеклоподъемники, питание

привода складных зеркал заднего вида, шторка

панорамной крыши.

   F6

   30 A

 Задние импульсные стеклоподъемники, коммутационный

блок прицепа.

   F7

   5 A

 Передний и задний плафоны, плафоны индивидуального освещения,

задние спот-плафоны, подсветка зеркал на противосолнечных

козырьках, подсветка перчаточного ящика, переносная лампа.

   F8

   20 A

 Автомагнитола, радиотелефон, многофункциональный

дисплей, система контроля давления воздуха в шинах.

   F9

   30 A

 Розетка 12 В передняя.

   F10

   15 A

 Подрулевые переключатели, сирена, ЭБУ охранной

сигнализации.

   F11

   15 A

 Цепь слабого тока замка зажигания.
