8

В случае неисправности

133

Замена лампы в противотуманном

фонаре (W21W - 21W)

F

  Снимите кожух.

F

  Поверните держатель лампы влево и

извлеките его.

F

  Замените лампу.

Установка на место осуществляется в
обратном порядке.

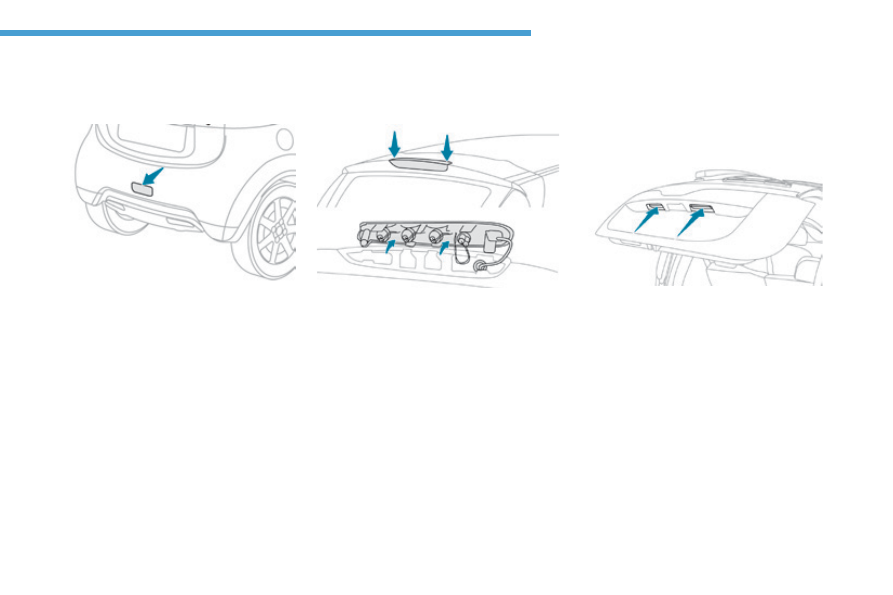

Замена 3-го стоп-сигнала

(W5W - 5W)

F

  Отверните и извлеките оба винта.

F

  Извлеките держатель лампы.

F

  Замените лампу.

Установку на место осуществляйте в
обратном порядке.

Замена фонарей подсветки

номерного знака (W5W - 5W)

F

  Протолкните рассеиватель внутрь.

F

  Поверните держатель лампы и

извлеките его.

F

  Замените лампу.

Установку на место осуществляйте в
обратном порядке.

В случае неисправности

134

Замена электрического предохранителя

Пинцет для извлечения предохранителей
закреплен на крышке блока
предохранителей с левой стороны панели
приборов.
Чтобы достать его:
F

  Освободите крышку от фиксаторов и

полностью снимите ее, потянув на себя.

F

  Выньте пинцет.

Доступ к инструментам

Перед заменой предохранителя необходимо
выяснить и устранить причину неисправности.
F

  Убедитесь в том, что выключатель

установлен на "

LOCK".

F

  Сгоревший предохранитель определяется

по состоянию его плавкого элемента.

Замена предохранителя

Исправный

Сгоревший

F

  Для извлечения предохранителя

пользуйтесь предусмотренным для
этого пинцетом.

F

  Вышедший из строя предохранитель

следует заменять предохранителем
такого же номинала.

F

  Сверьте соответствие параметров,

указанных на блоке предохранителей
с теми, что указаны на самом
предохранителе и в приведенной ниже
таблице.

Компания "Автомобили PEUGEOT"
не несет ответственности
за неисправности вашего
автомобиля, вызванные установкой
дополнительного электрооборудования,
не изготовленного или не
рекомендованного к использованию
компанией "Автомобили PEUGEOT",
либо установленного с нарушением
ее инструкций. В особенности это
относится к электрооборудованию,
потребляющему ток более 10 мА.

Система электрооборудования вашего

автомобиля рассчитана на работу как со

стандартным электрооборудованием, так и с

дополнительными устройствами.

Прежде чем устанавливать на автомобиль

дополнительные электроприборы или

электронные устройства проконсультируйтесь

со специалистами сервисной сети PEUGEOT

или специализированного техцентра.

8

В случае неисправности

135

Блок электрических предохранителей

в приборной панели

Блок предохранителей расположен под
панелью приборов с левой стороны.

Предохранитель № Номинальный ток

Защищаемая цепь

1

7,5 A

Передний и задний стояночные огни левой стороны.

2

15 A

Розетка для дополнительных электроприборов.

3

-

Свободен.

4

7,5 A

Стартер.

5

20 A

Аудиосистема.

6

-

Свободен.

7

7,5 A

Бортовое оборудование, передний и задний стояночные огни правой стороны.

8

7,5 A

Электрические зеркала заднего вида.

9

7,5 А

Блок контроля.

10

7,5 A

Кондиционер воздуха.

11

10 A

Задний противотуманный фонарь.

12

15 A

Система запирания дверных замков.

13

10 A

Плафон.

В случае неисправности

136

Предохранитель № Номинальный ток

Защищаемая цепь

14

15 A

Очиститель заднего стекла.

15

7,5 A

Панель приборов.

16

7,5 A

Система отопления.

17

20 A

Подогрев сиденья.

18

10 A

Опционное оборудование.

19

7,5 A

Обогрев наружных зеркал.

20

20 A

Очиститель ветрового стекла.

21

7,5 A

Подушки безопасности.

22

30 A

Обогрев заднего стекла.

23

30 A

Система отопления.

24

-

Свободен.

25

10 A

Автомагнитола.

26

15 A

Предохранитель электроконтура салона.

Для доступа к ним:
F

  Освободите крышку от фиксаторов и

полностью снимите ее, потянув на себя.
