309

8

В случае неисправности

При установке рассеивателя на место,
нажмите на него, чтобы он стал на
фиксаторы.

F

  Открепите обшивку с каждой стороны,

поворачивая ее снизу вверх.

F

  Потяните обшивку, чтобы снять ее с

центральных фиксаторов и снимите ее.

F

  Просунув отвертку в отверстие,

протолкните фонарь наружу.

F

  Отсоедините электрический разъем.

F

  Извлеките фонарь.

F

  Отверните держатель лампы

на 1/4 оборота против часовой стрелки.

F

  Замените неисправную лампу.

Установка на место осуществляется в
обратной последовательности.
При установке фонаря и обшивки, на них
следует нажать, чтобы они прочно стали на
фиксаторы.

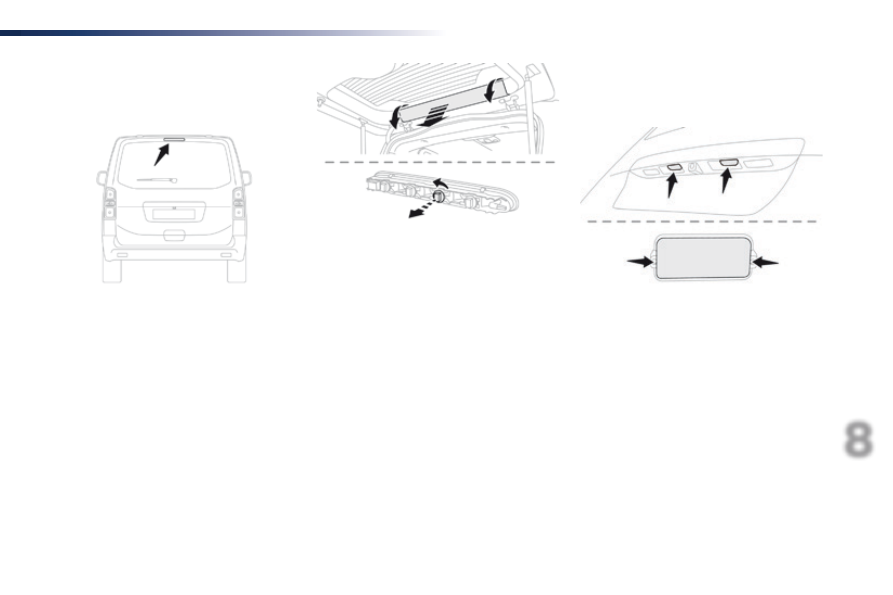

Третий стоп-сигнал

(крышка багажника)

Тип A, W5W-5W

Фонари подсветки номерного знака

(крышка багажника)

Тип A, W5W-5W

F

  Откройте крышку багажника.

F

  Вставьте тонкую отвертку в одну из

прорезей на рассеивателе.

F

  Протолкните его наружу, чтобы

открепить.

F

  Снимите рассеиватель.

F

  Замените перегоревшую лампу.

310

В случае неисправности

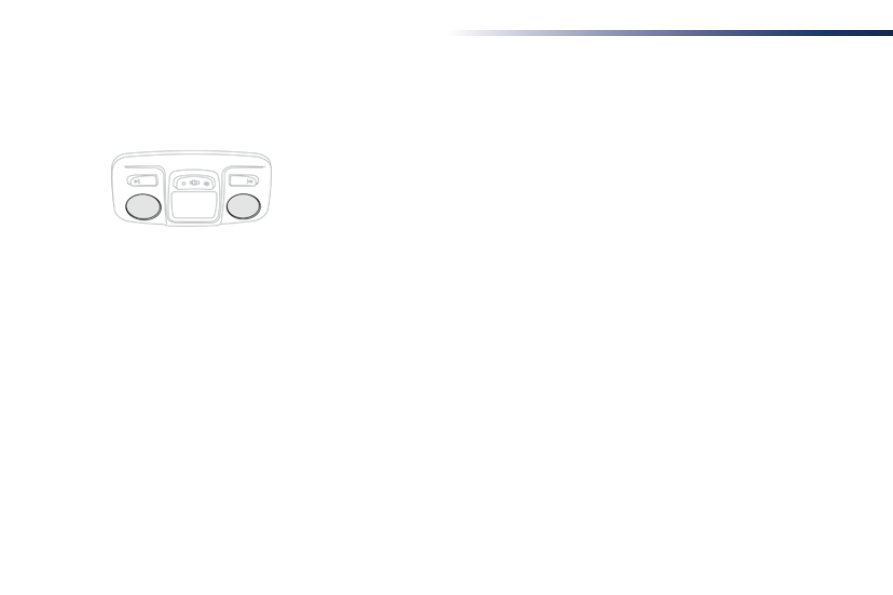

Плафоны

(передний и задний)

Для замены светодиодных ламп, а также
светосигнальных приборов, обращайтесь
в сервисную сеть PEUGEOT или в
специализированный техцентр.
В торгово-сервисной сети PEUGEOT
можно приобрести комплекты запасных
светодиодных LED-ламп.

311

8

В случае неисправности

F

  Снимите крышку с фиксаторов, потянув ее

за верхнюю часть слева, затем справа.

F

  Снимите крышку полностью.

Исправный предохранитель

Сгоревший предохранитель

Пинцет

Доступ к инструментам

F

  Достаньте пинцет из его гнезда.

Специальный пинцет для демонтажа
расположен на обратной стороне крышки блока
предохранителей на стойке панели приборов.

Перед заменой сгоревшего предохранителя
необходимо:
F

  выяснить и устранить причину

неисправности,

F

  выключить все потребители

электроэнергии,

F

  обеспечить неподвижность автомобиля

и выключить зажигание,

F

  определить сгоревший предохранитель

по таблицам соответствия и схемам,
представленным ниже.

Замена предохранителя

При замене предохранителя необходимо:
F

  пользоваться специальным пинцетом

для извлечения предохранителя из
гнезда и его проверки,

F

  всегда заменять сгоревший

предохранитель новым точно такого
же номинала (такого же цвета);
использование предохранителя иного
номинала может привести к выходу
системы из строя (из-за возгорания).

Если выход из строя случается вскоре
после замены предохранителя, проверьте
бортовое электрооборудование в
сервисной сети PEUGEOT или в
специализированном техцентре.

Замена предохранителя, не указанного в
приведенных ниже таблицах, может привести
к серьезной неисправности на автомобиле.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.

Замена предохранителя

312

В случае неисправности

Компания PEUGEOT не несет
ответственности за неисправности Вашего
автомобиля, вызванные установкой
дополнительного электрооборудования, не
изготовленного или не рекомендованного
к использованию компанией PEUGEOT,
либо установленного с нарушением ее
инструкций. В особенности это относится
к включенному дополнительному
электрооборудованию, потребляющему ток
в сумме более 10 мА.

Монтаж дополнительного

электрооборудования

Система электрооборудования Вашего

автомобиля рассчитана на работу как со

стандартным электрооборудованием, так и с

дополнительными устройствами.

Прежде чем установить на свой автомобиль

дополнительные электроприборы или

электронные устройства, проконсультируйтесь

в сервисной сети PEUGEOT или в

специализированном техцентре.

За дополнительной информацией о
монтаже фаркопа или оборудования
для TAXI обращайтесь в сервисную
сеть PEUGEOT.

Блок электрических предохранителей

в приборной панели

Блок предохранителей расположен под
панелью приборов (с левой стороны).

Доступ к предохранителям

F

  Открепите крышку, потянув ее за

верхний край с левой стороны, а затем -
с правой.
