79

4

CИС

ТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОР

ТА

Оборудование салона

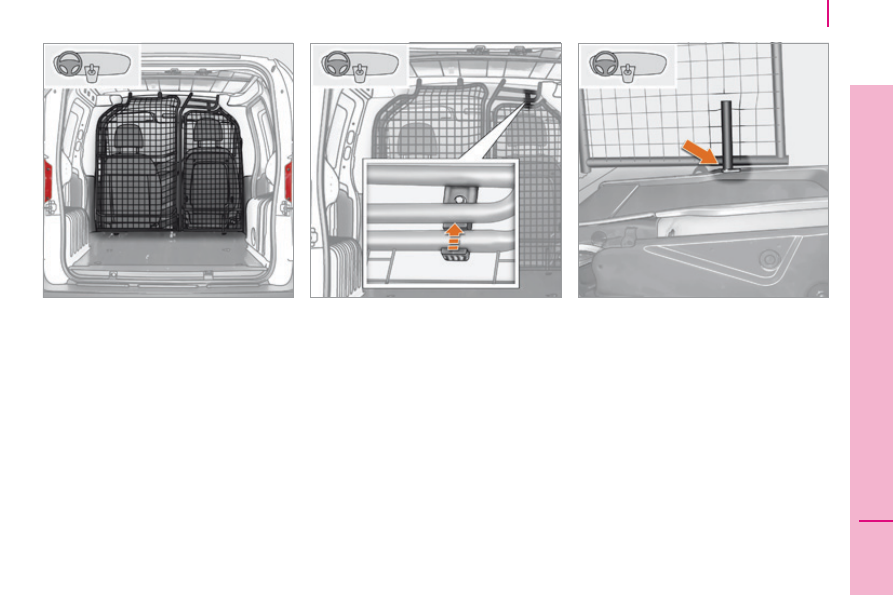

Модульная вертикальная решетка

порядок действий:

3.  поднимите шпингалет, расположенный

в нижней части решетки.

4.  поверните решетку и вставьте

шпингалет в специальное отверстие,

расположенное в спинке сиденья

пассажира.

1.  Установите сиденье в положение для

снятия.

2.  поднимите шпингалет, расположенный

на решетке сверху.

Модульная вертикальная решетка состоит

из двух частей.

при ее установке на съемном сиденье,

обеспечивается защита водителя

от случайно сместившихся грузов в

передней части грузового отделения.

 80

Оборудование салона

ОБУСТРОЙСТВО ЗАДНЕЙ ЧАСТИ

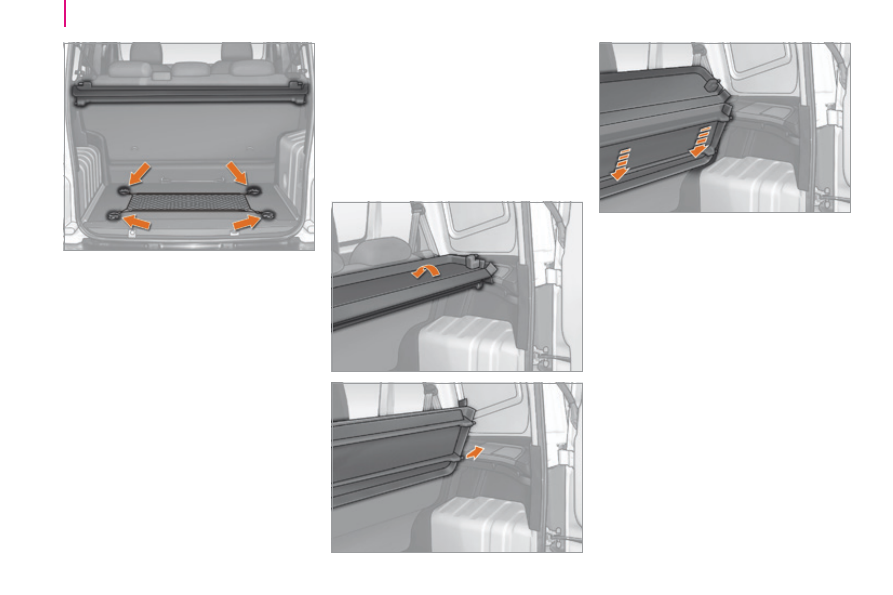

Кольца для закрепления багажа

В задней части пола имеется четыре кольца,

служащих для закрепления багажа.

Сетка для закрепления багажа

Зацепите сетку за кольца, чтобы

закрепить багаж.

Задняя полка

В развернутом виде она скрывает

содержимое багажника.

Чтобы облегчить доступ к багажу, ее

можно свернуть.

Сложив полку за спинку заднего сиденья,

в багажнике можно перевозить громоздкие

предметы вертикально.

Снятие полки
Сложите полку.

приподнимите ее примерно на 60°.

Снимите боковые фиксаторы полки с

кронштейнов.

Снимите полку.

Уберите сложенную полку в

предусмотренное для нее место за

задним сиденьем.

при установке полки на место действуйте

в обратном порядке.

 81

4

CИС

ТЕМЫ ОБЕСПЕЧЕНИЯ КОМФОР

ТА

Оборудование салона

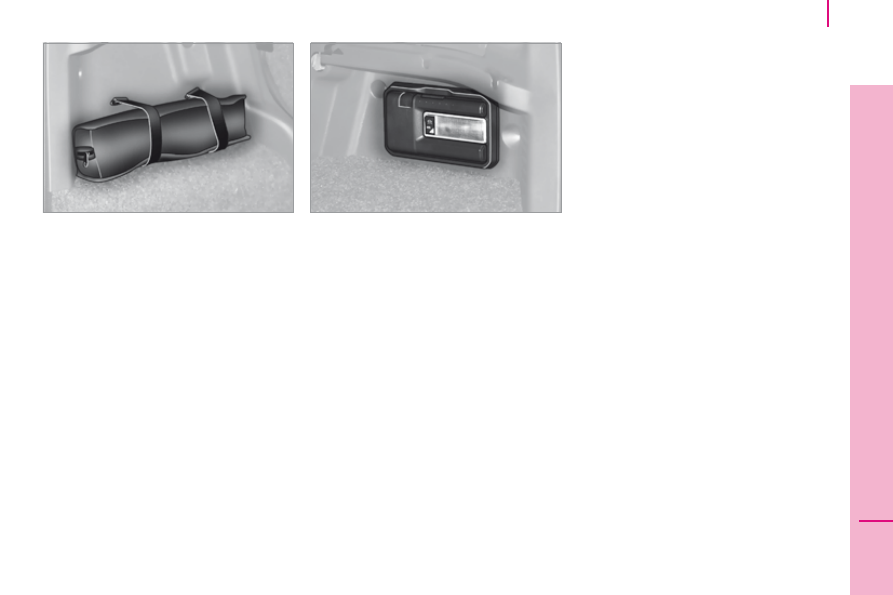

Крепежные ремни

В вашем распоряжении имеются два

крепежных ремня, расположенные в

левой части багажника.

они используются для крепления

комплекта с инструментами.

Переносная лампа

переносная лампа располагается в

правой части багажного отделения.

Извлеките лампу из гнезда, нажав на

кнопку, затем потяните ее вниз.

Чтобы включить лампу, переведите

переключатель вперед.

Для замены 4 аккумуляторов (тип NiMH),

снимите защитную крышку на переносной

лампе.

Для установки переносной лампы

на место, установите ее в гнездо и

приподнимите вверх.

аккумуляторы переносной лампы

заряжаются автоматически во время

движения автомобиля.

подсветка багажника расположена на

центральной части патрона переносной

лампы (см. раздел "Внутреннее

освещение").

 82

Оборудование салона

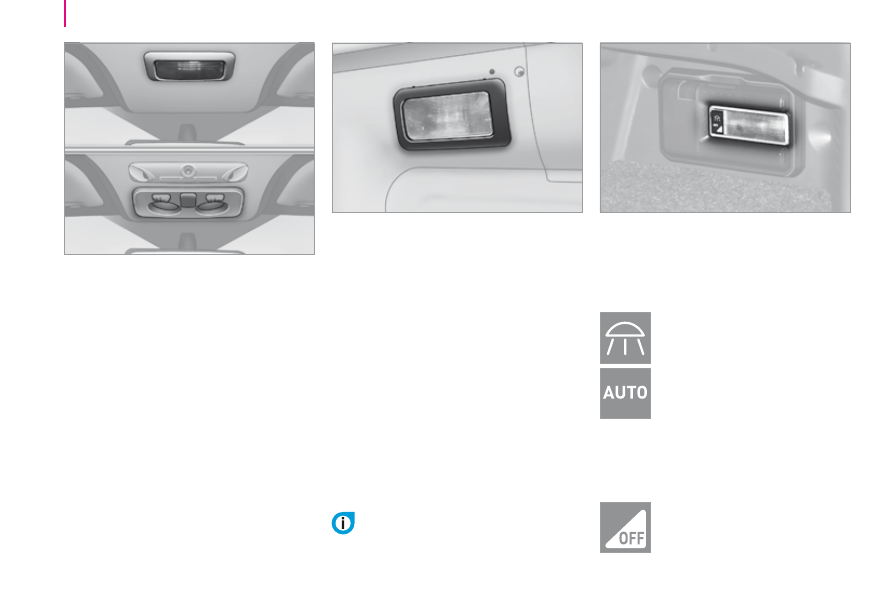

ОСВЕЩЕНИЕ САЛОНА
Передний плафон

плафон расположен в центре потолка.

он включается:

-  при нажатии на край рассеивателя,
-  при открывании или закрывании двери,
-  при запирании или отпирании замков

автомобиля.

он постепенно гаснет, если двери продолжают

оставаться открытыми или при включении зажигания.

плафон может оснащаться датчиком системы

охранной сигнализации, микрофоном системы

громкой связи и фонарями индивидуального

освещения.

плафоны индивидуального освещения оборудованы

левым и правым выключателями.

Задний плафон

плафон расположен вверху на задней

правой боковине.

он включается и выключается нажатием

на рассеиватель.

при открытии двери (на "комби") он

загорается автоматически.

при открывании боковой сдвижной двери

или распашных створок (на фургоне) он

загорается автоматически.

Как правильно пользоваться системой

он гаснет автоматически:

-  если выключатель не нажат,
-  по истечении 15 минут, если все это

время двери остаются открытыми,

-  при закрывании дверей по истечении

некоторого времени,

-  при включении зажигания,
-  при запирании замков.

Подсветка багажника

плафон подсветки багажника находится в

центре цоколя переносной лампы.

подсветка регулируется при помощи

переключателя и имеет три положения.

постоянная подсветка.

 В этом положении

"AUTO",

освещение включается автоматически

при разблокировании автомобиля

и при одной из задних дверей или

крышки багажного отделения.

освещение гаснет через несколько минут, если

одна из задних дверей или крышка багажного

отделения остаются открытыми, или при

включении зажигания.

подсветка отключена.

при закрывании дверей задержка

выключения переднего и заднего

плафонов может быть различной.
