18

Представление

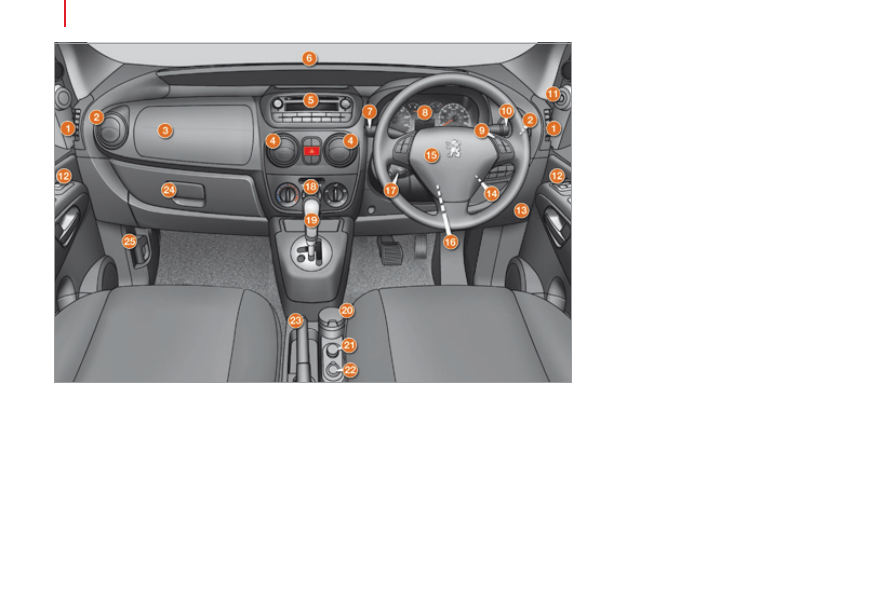

Панель приборов / Центральная консоль

1.  панель управления настройками наружных

зеркал.

2.  Сопло для обогрева переднего бокового стекла.

3.  боковая вентиляционная решетка с регулируемой

заслонкой.

4.  переключатели световых приборов и указателей

поворотов.

5.  панель приборов.

6.  блок управления автомагнитолой на рулевом

колесе.



беспроводная гарнитура Bluetooth.

7.  Выключатель стеклоочистителя /

стеклоомывателя / бортового компьютера.

8.  Центральные вентиляционные решетки с

регулируемыми заслонками.

9.  автомагнитола.

10.  Дефлекторы обдува ветрового стекла.

11.  Фронтальная подушка безопасности пассажира.

12.  Выключатели электрических стеклоподъемников.

13.  перчаточный ящик.

14.  панель управления отоплением / кондиционером.

15.  Рычаг переключения передач.

16.  пепельница.

17.  прикуриватель.

18.  Электрическая розетка 12 В.

19.  Стояночный тормоз.

20.  Замок зажигания с противоугонной блокировкой.

21.  Место расположения фронтальной подушки

безопасности водителя.



Звуковой сигнал.

22.  Рукоятка механизма регулирования положения

рулевого колеса.

23.  Рукоятка для отпирания замка капота.

24.  блок электрических предохранителей.

25.  Кнопки управления регулятором скорости.

 19

1

ОБЩИЙ ОБ

ЗОР

Представление

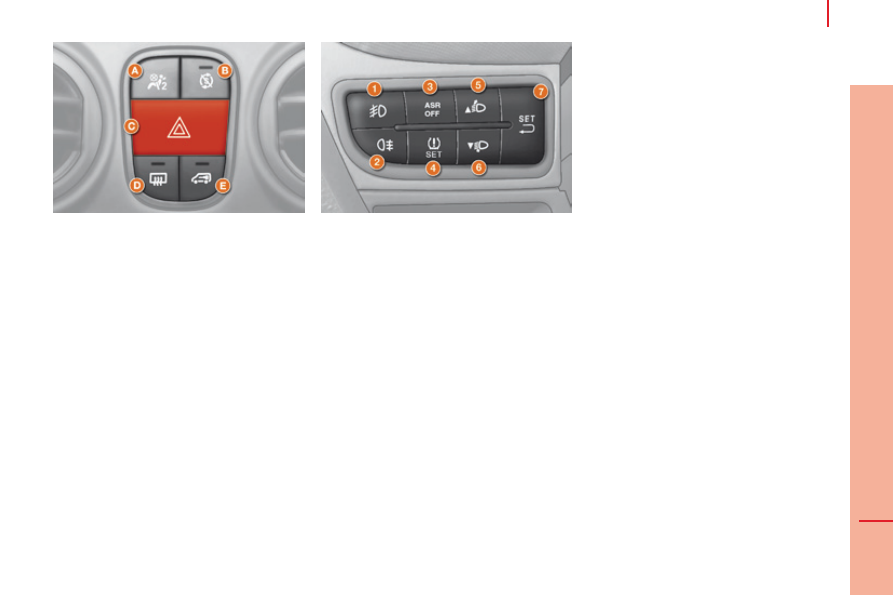

Центральный блок выключателей и

контрольных ламп

A.  Контрольная лампа отключенной

фронтальной подушки безопасности

пассажира.

B.  Выключатель системы "стоп-старт".

C.  Выключатель аварийной световой

сигнализации.

D.  обогрев заднего стекла и наружных

зеркал заднего вида.

E.  Запирание / отпирание грузового

отделения (на фургоне).

Боковая панель управления

1.  противотуманные фары.

2.  Задние противотуманные фонари.

3.  Интеллектуальная противобуксовочная

система



или



противобуксовочная система ASR.

4.  Инициализация системы контроля

низкого давления в шинах.

5.  Верхний корректор фар / Настройка

бортовых систем (поднятие кверху,

увеличение параметра).

6.  Нижний корректор фар / Настройка

бортовых систем (опускание книзу,

уменьшение параметра).

7.  Настройка бортовых систем (открытие

различных меню, подтверждение

действий, закрытие меню).

 20

Представление

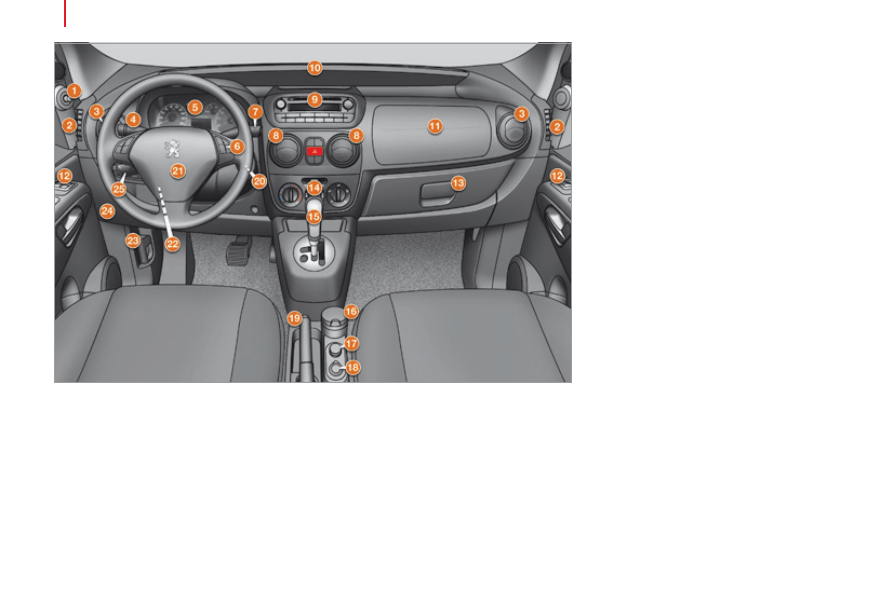

Панель приборов / Центральная консоль

1.  Сопло для обогрева переднего бокового стекла.

2.  боковая вентиляционная решетка с регулируемой

заслонкой.

3.  Фронтальная подушка безопасности пассажира.

4.  Центральные вентиляционные решетки с

регулируемыми заслонками.

5.  автомагнитола.

6.  Дефлектор обдува ветрового стекла.

7.  переключатели световых приборов и указателей

поворотов.

8.  панель приборов.

9.  блок управления автомагнитолой на рулевом

колесе.



беспроводная гарнитура Bluetooth.

10.  Выключатель стеклоочистителя /

стеклоомывателя / бортового компьютера.

11.  панель управления настройками наружных

зеркал.

12.  Выключатели электрических стеклоподъемников.

13.  блок электрических предохранителей.

14.  Замок зажигания с противоугонной блокировкой.

15.  Место расположения фронтальной подушки

безопасности водителя.



Звуковой сигнал.

16.  Рукоятка механизма регулирования положения

рулевого колеса.

17.  Кнопки управления регулятором скорости.

18.  панель управления отоплением / кондиционером.

19.  Рычаг переключения передач.

20.  пепельница.

21.  прикуриватель.

22.  Электрическая розетка 12 В.

23.  Стояночный тормоз.

24.  перчаточный ящик.

25.  Рукоятка для отпирания замка капота.

 21

1

ОБЩИЙ ОБ

ЗОР

Представление

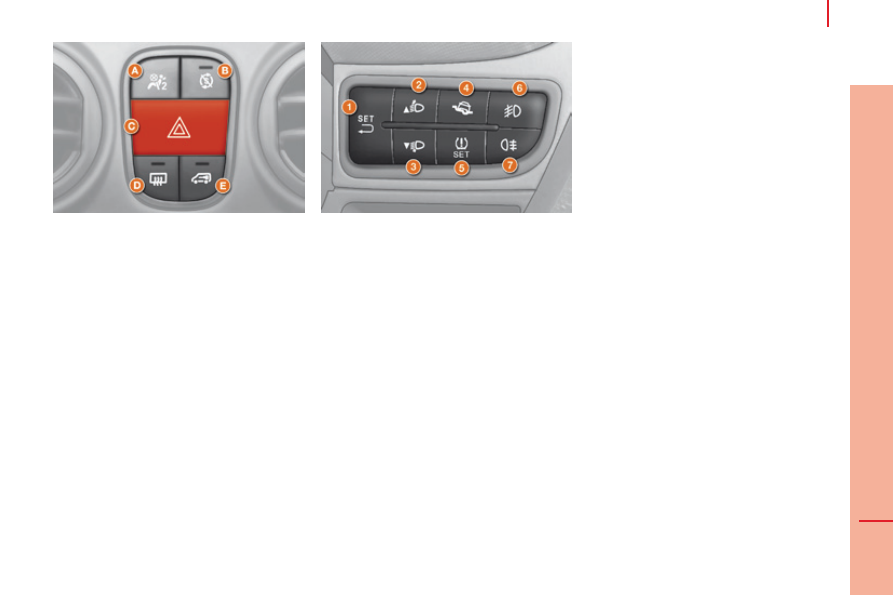

Центральный блок выключателей и

контрольных ламп

A.  Контрольная лампа отключенной

фронтальной подушки безопасности

пассажира.

B.  Выключатель системы "стоп-старт".

C.  Выключатель аварийной световой

сигнализации.

D.  обогрев заднего стекла и наружных

зеркал заднего вида.

E.  Запирание / отпирание грузового

отделения (на фургоне).

Боковая панель управления

1.  Настройка бортовых систем (открытие

различных меню, подтверждение

действий, закрытие меню).

2.  Верхний корректор фар / Настройка

бортовых систем (поднятие кверху,

увеличение параметра).

3.  Нижний корректор фар / Настройка

бортовых систем (опускание книзу,

уменьшение параметра).

4.  Интеллектуальная противобуксовочная

система.



или



противобуксовочная система ASR.

5.  Инициализация системы контроля

низкого давления в шинах.

6.  противотуманные фары.

7.  Задние противотуманные фонари.
