9

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

  Блок электрических предохранителей

в приборной панели

 Блоки  предохранителей  расположены  под

панелью  приборов  за  вещевым  ящиком  с

левой стороны.

  Доступ к предохранителям
   )   Откройте крышку  A ,
  )   Потяните ее к себе, чтобы снять,
  )   Замените предохранитель (см. соответс-

твующий раздел).

   Предохранитель №       Номинальный ток

   Защищаемая цепь

   1  *

   30 A

 Система отопления.

   2

   15 A

 Фонари стоп-сигнала, третий фонарь стоп-сигнала,

интеллектуальный коммутационный блок.

   3

   10 A

 Задние противотуманные фонари.

   4

   30 A

 Очиститель и омыватель ветрового стекла.

   5

   10 A

 Диагностический разъем.

   6

   20 A

 Центральный замок, наружные зеркала.

   7

   15 A

 Автомагнитола, телематика, многофункциональный

дисплей, беспроводная гарнитура.

   8

   7,5 A

 Ключ-пульт, ЭБУ кондиционера воздуха, панель

приборов, блок контрольных ламп, подрулевые

переключатели.

   9

   15 A

 Многофункциональный дисплей, панель приборов.

   10

   15 A

 Интеллектуальный коммутационный блок

   11

   15 A

 Очиститель заднего стекла.

   12

   7,5 A

 Панель приборов, ЭБУ системы полного привода,

панель управления кондиционером воздуха, ЭБУ

ABS, многофункциональный дисплей, автоматический

корректор фар, ЭБУ подушек безопасности, датчик угла

поворота рулевого колеса, потолочный люк, обогрев

заднего стекла, ключ-пульт.

   13

   -

 Не используется.

   14

   10 A

 Замок зажигания.

   15

   20 A

 Потолочный люк.

   16

   10 A

 Наружные зеркала, автомагнитола, телематика.

9

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

  Доступ к предохранителям
   )   Откройте крышку  A ,
  )   Потяните ее на себя и извлеките,
  )   Замените предохранитель (см. соответс-

твующий раздел).

 *  Электрические предохранители, рассчитанные на большой ток, обеспечивают дополнительную защиту цепей электрооборудования. Все

работы с ними должны производиться в сервисной сети PEUGEOT или в специализированном техцентре.

   Предохранитель №       Номинальный ток

   Защищаемая цепь

   17

   10 A

 ЭБУ системы полного привода.

   18

   7,5 A

 Фонари заднего хода, ЭБУ парктроника, видеокамера

заднего обзора, ЭБУ подушек безопасности.

   19

   15 A

 Розетка для дополнительных электроприборов.

   20*

   30 A

 Панель управления электрическими

стеклоподъемниками.

   21*

   30 A

 Обогрев заднего стекла.

   22

   7,5 A

 Обогрев наружных зеркал.

   23

   -

 Не используется.

   24

   25 A

 Привод сиденья водителя, плафоны порогов, цепь

механизма снятия блокировки с заднего дивана.

   25

   30 A

 Обогрев сидений.

9

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

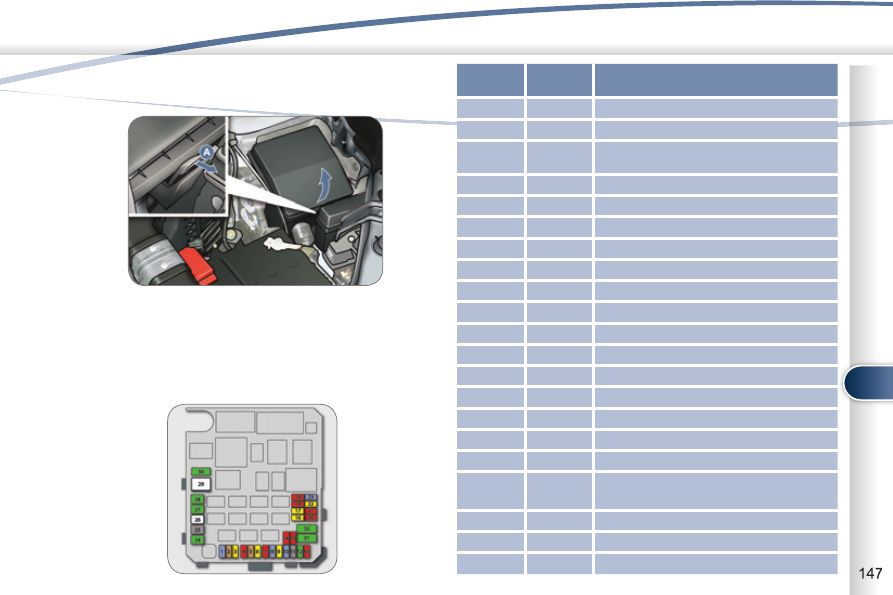

  Блок предохранителей в моторном отсеке

 Блок предохранителей расположен в моторном отсеке слева от ак-

кумуляторной батареи.

  Доступ к предохранителям
   )   Откройте капот (см. гл. "Открывающиеся элементы"),
  )   Нажмите на крючок  A  и откройте замок,
  )   Уберите крышку,
  )   Замените предохранитель (см. соответствующий раздел),
  )   Заменив  предохранитель,  установите  на  место  крышку  и  про-

следите, чтобы она плотно прилегала к блоку.

   Предохранитель №       Номинальный ток

   Защищаемая цепь

   1

   15 A

 Противотуманные фары.

   2

   7 A

 ЭБУ двигателя 2,4 л 16V.

   3

   20 A

 ЭБУ автоматической коробки CVT, реле

управления автоматической коробки CVT.

   4

   10 A

 Звуковой сигнал.

   5

   7,5 A

 Генератор двигателя 2,4 л 16V.

   6

   20 A

 Омыватель фар.

   7

   10 A

 Кондиционер воздуха.

   8

   15 A

 ЭБУ двигателя 2,4 л 16V.

   9

   -

 Не используется.

   10

   15 A

 Обогрев стекла.

   11

   -

 Не используется.

   12

   -

 Не используется.

   13

   -

 Не используется.

   14

   10 A

 Левая фара дальнего света.

   15

   10 A

 Правая фара дальнего света.

   16

   20 A

 Левая фара ближнего света (ксеноновая).

   17

   20 A

 Правая фара ближнего света (ксеноновая).

   18

   10 A

 Левая фара ближнего света, ручной и

автоматический корректор фар.

   19

   10 A

 Правая фара ближнего света.

   20

   -

 Не используется.

   21

   10 A

 Катушки зажигания.

9

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

  Запасные предохранители
 Запасные  предохранители  расположены  под  крышкой  блока  пре-

дохранителей в моторном отсеке.

 В комплекте запасных предохранителей не содержится пре-

дохранителей следующих номиналов: 7,5 A, 25 A и 30 A. В

случае выхода из строя такого предохранителя, его следует

заменить другим:
 Предохранитель  номиналом 7,5 A  замените  запасным пре-

дохранителем  на 10 A ,  предохранитель   номиналом 25 A

замените  запасным предохранителем на 20 A , а предохра-

нитель,  рассчитанный на ток 30 А  замените таким же,  как в

цепи аудиосистемы (см. поз. № 31) .

 *  Электрические предохранители, рассчитанные на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Все работы с ними должны производиться в сервисной сети PEUGEOT или в специализированном техцентре.

   Предохранитель №       Номинальный ток

   Защищаемая цепь

   22

   20 A

 ЭБУ двигателя, датчик воды в дизтопливе, ТНВД (дизель), датчик расхода воздуха, кислородный датчик, датчик

положения распредвала, разгрузочный электроклапан адсорбера, датчик скорости автомобиля, клапан системы

регулирования топливоподачи VTC, клапан системы рециркуляции отработавших газов EGR.

   23

   15 A

 Топливный насос, датчик уровня топлива.

   24*

   30 A

 Стартер.

   25

   -

 Не используется.

   26*

   40 A

 ЭБУ ABS, ЭБУ ASC.

   27*

   30 A

 ЭБУ ABS, ЭБУ ASC.

   28*

   30 A

 Вентилятор конденсатора.

   29*

   40 A

 Вентилятор радиатора.

   30

   30 A

 Блок предохранителей в панели приборов.

   31

   30 A

 Усилитель аудиосистемы.

   32

   30 A

 ЭБУ двигателя.

   Предохранитель



   Номинальный

ток

   33

   10 A

   34

   15 A

   35

   20 A
