Peugeot 406. Руководство - часть 7

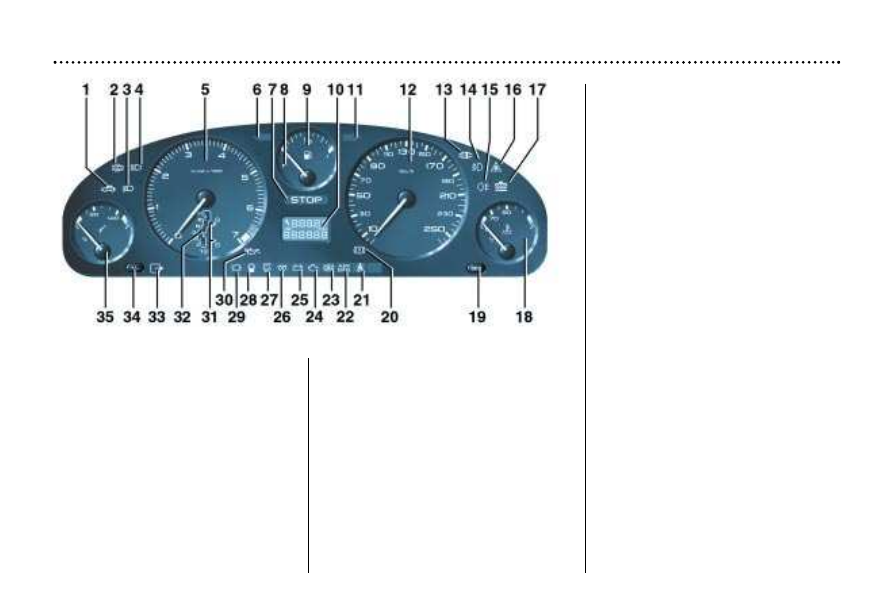

1 - Сигнализатор незакрытой пробки

топливного бака.

2 - Сигнализатор незакрытой двери.
3 - Индикатор включения ближнего света фар.
4 - Индикатор включения дальнего света фар.
5 - Тахометр.
6 - Индикатор включения левого указателя

поворота.

7 - Центральный сигнализатор неисправности

(STOP).

8 - Сигнализатор минимального уровня топлива.
9 - Указатель уровня топлива.

10 - Указатель пробега до очередного

технического обслуживания, сигнализатор
падения уровня масла в двигателе и
счетчик пробега.

11 - Индикатор включения правого указателя

поворота.

12 - Спидометр.
13 - Сигнализатор засорения сажевого фильтра

(автомобили с дизельным двигателем).

14 - Индикатор включения передних

противотуманных фар.

15 - Индикатор включения задних

противотуманных фонарей.

16 - Сигнализатор работы системы динамической

стабилизации ASR/ESP (только на
автомобилях с бензиновыми двигателями).

17 - Сигнализатор падения уровня охлаждающей

жидкости.

18 - Указатель температуры охлаждающей

жидкости.

19 - Кнопка сброса показаний пробега за

поездку.

20 - Сигнализатор включения стояночного

тормоза и падения уровня тормозной
жидкости.

21 - Сигнализатор непристегнутого ремня

безопасности.

22 - Сигнализатор неисправности подушек

безопасности.

23 - Сигнализатор неисправности АБС.
24 - Сигнализатор автоматической бортовой

системы диагностики двигателя.

25 - Сигнализатор разряда аккумуляторной

батареи.

26 - Индикатор включения свечей накаливания

дизельного двигателя.

27 - Сигнализатор отключенной подушки

безопасности пассажира.

28 - Сигнализатор попадания воды в фильтр

дизельного топлива.

29  - Сигнализатор предельного износа колодок

передних тормозов.

30 - Сигнализатор падения давления масла в

двигателе.

31 - Сигнализатор неисправности электронной

противоугонной системы.

32  - Реостат регулировки яркости подсветки

приборной панели.

33  - Указатель температуры масла в двигателе

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406

128

ПРИБОРНАЯ ПАНЕЛЬ АВТОМОБИЛЕЙ С БЕНЗИНОВЫМ И ДИЗЕЛЬНЫМ ДВИГАТЕЛЯМИ

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406

129

1 -  Сигнализатор незакрытой пробки

топливного бака.

2 -  Сигнализатор незакрытой двери.
3 -

Индикатор включения ближнего света фар.

4 -

Индикатор включения дальнего света фар.

5 -

Тахометр.

6 -

Индикатор включения левого указателя
поворота.

7 -

Центральный сигнализатор
неисправности (STOP).

8 -

Сигнализатор минимального уровня
топлива в баке.

9 -

Указатель уровня топлива.

10 - Указатель пробега до очередного

технического обслуживания,
сигнализатор падения уровня масла в
двигателе исчетчик пробега.

11 -

Индикатор включения правого
указателя поворота.

12 - Спидометр.
13 -  Сигнализатор забивания сажевого

фильтра (автомобили с дизельным
двигателем).

14 - Индикатор включения передних

противотуманных фар.

15 - Индикатор включения задних

противотуманных фонарей.

16 -  Сигнализатор работы системы

динамической стабилизации ASR/ESP
(только на автомобилях с бензиновыми
двигателями)

17 - Сигнализатор падения уровня

охлаждающей жидкости.

18 - Указатель температуры охлаждающей

жидкости.

19 - Кнопка сброса показаний пробега за

поездку.

20 - Сигнализатор включения стояночного

тормоза и падения уровня тормозной
жидкости.

21 - Сигнализатор непристегнутого ремня

безопасности.

22 - Сигнализатор неисправности подушек

безопасности.

23 - Сигнализатор неисправности АБС.
24 - Сигнализатор автоматической бортовой

системы диагностики двигателя.

25 - Сигнализатор разряда аккумуляторной

батареи.

26 -  Индикатор включения свечей

накаливания дизельного двигателя.

27 - Сигнализатор отключенной подушки

безопасности пассажира.

28 -  Сигнализатор попадания воды в фильтр

дизельного топлива

29 - Сигнализатор предельного износа

колодок передних тормозов.

30 - Сигнализатор падения давления масла

в двигателе.

31 - Программы работы автоматической

коробки передач.

32 - Индикатор положения селектора

режимов работы.

33 - Сигнализатор неисправности

электронной противоугонной системы.

34 - Реостат регулировки яркости подсветки

приборной панели.

35 - Указатель температуры масла в

двигателе.

ПРИБОРНАЯ ПАНЕЛЬ АВТОМОБИЛЕЙ С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

КОНТРОЛЬНЫЕ ПРИБОРЫ

Постоянно  включенный  или  мигающий  при  работающем  двигателе  сигнализатор

свидетельствует  о  нарушении  работоспособности  или  отказе  соответствующего

узла  или  системы  автомобиля.  Загорание  некоторых  сигнализаторов  может

сопровождаться  звуковым  сигналом  или  появлением  соответствующего

сообщения  на  многофункциональном  дисплее.  Не    игнорируйте  эти

предупреждения.  При  первой  же  возможности  обратитесь  к  дилеру  или  на

сервисную станцию ПЕЖО.

В случае загорания центрального сигнализатора неисправности STOP в движении,

немедленно  остановитесь, соблюдая  при  этом  все  необходимые  меры

предосторожности.

Центральный сигнализатор неисправности (STOP)

Связан  с  сигнализаторами:  "Падение  давления  масла  в  двигателе",
"Падение  уровня  тормозной  жидкости",  "Указатель  температуры
охлаждающей  жидкости"  и  "Неисправность  системы  распределения
тормозных сил").

Загорается при каждом включении зажигания.
В случае мигания сигнализатора при работающем двигателе немедленно остановитесь.

Проконсультируйтесь с дилером или на сервисной станции ПЕЖО.

Сигнализатор падения давления масла в двигателе

Связан с центральным сигнализатором неисправности (STOP).
В случае загорания сигнализатора при работающем двигателе немедленно
остановитесь.

Сигнализатор горит:
– при недостаточном давлении масла в двигателе;
– при недостаточном количестве масла в системе смазки двигателя. Доведите уровень

масла до нормы.

Срочно проконсультируйтесь с дилером или на сервисной станции ПЕЖО.

Сигнализатор падения

уровня охлаждающей

жидкости

При

включении

сигнализатора

немедленно остановитесь.

Перед  доливом  охлаждающей  жидкости
дайте остыть двигателю.

Имейте

в

виду,

что

в

системе

охлаждения

имеется

избыточное

давление.

Перед снятием крышки расширительного
бачка  во  избежание  получения  ожога
поверните  ее  сначала  до  первого
щелчка,  чтобы  снизить  давление  в
системе охлаждения.

После  снижения  давления  снимите
крышку

и

долейте

охлаждающую

жидкость.

Проконсультируйтесь  с  дилером  или  на
сервисной станции ПЕЖО.

Сигнализатор

незакрытой пробки

топливного бака

Загорается,

если

пробка

топливного  бака  плохо  завернута  или
отсутствует.

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406

130

Сигнализатор включения стояночного тормоза, падения уровня

тормозной жидкости и электронного регулятора тормозных сил

Загорается при каждом включении зажигания.

Сигнализатор горит:
– при включенном или не полностью выключенном стояночном тормозе;
а также, будучи связанным с центральным сигнализатором неисправности (STOP):
– при падении уровня тормозной жидкости в бачке ниже допустимого предела (сигнализатор

остается во включенном состоянии и после полного выключения стояночного тормоза);

– загораясь  одновременно  с  сигнализатором АБС,  он  указывает  на  неисправность  системы

АБС и электронногорегулятора тормозных сил.

При включении сигнализатора немедленно остановитесь.

Проконсультируйтесь с дилером или на сервисной станции ПЕЖО.

Сигнализатор неисправности антиблокировочной тормозной

системы (АБС)

Сигнализатор загорается на 3 секунды при каждом включении зажигания.

Загорание сигнализатора при скорости движения выше 12 км/ч свидетельствует

о нарушении работоспособности АБС.

При  этом  полностью  сохраняется  возможность  торможения  автомобиля  в  обычном
режиме с использованием усилителя тормозов.

Проконсультируйтесь с дилером или на сервисной станции ПЕЖО.

Сигнализатор  засорения

сажевого  фильтра  (на

автомобилях с дизельным

двигателем)

Загорание

этого

сигнализатора

сопровождается

предупредительным

звуковым сигналом.

Мигание  сигнализатора  при  работающем
двигателе  вызвано  либо  наличием
слишком  большого  количества  сажи  в
фильтре,  либо  слишком  долгой  работой
двигателя на холостом ходу (из выпускной
трубы  идет  белый  дым).  Если  двигатель
продолжит  работать  в  этих  условиях,
возможно забивание фильтра сажей.

При  первой  же  возможности  разгоните
автомобиль до скорости выше 60 км/ч и
двигайтесь  с  этой  скоростью  в  течение,
как  минимум,  трех  минут,  если  это
позволяют условия движения.

При  загорании  сигнализатора  немедленно
обратитесь на сервисную станцию ПЕЖО

Сигнализатор предельного износа колодок передних тормозов

Если  сигнализатор  горит,  для  обеспечения  безопасности  при  первой  же
возможности замените тормозные колодки.

ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 406

131

Сигнализатор

работы

системы  динамической

стабилизации (ESP)

Мигает  при  каждом  срабатывании
данной системы.

Горит, не мигая, при торможении, а также
в случае неисправности.
